LT8641

具 2.5μA 静态电流的 65V、3.5A 同步降压型 Silent Switcher

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 12
特性
  • Silent Switcher® 架构
    • 超低EMI辐射
    • 展频
  • 高频高效率
    • 高达95%效率(1MHz,12VIN至5VOUT时)
    • 高达94%效率(2MHz,12VIN至5VOUT时)
  • 宽输入电压范围:3V至65V
  • 最大连续输出电流:3.5A,5A峰值瞬态输出
  • 最短快速导通时间:35ns
  • 超低静态电流突发模式®工作
    • 2.5μA IQ(调节12VIN至3.3VOUT
    • 输出纹波< 10mVP-P
  • 所有条件下均具有低压差:130mV (1A)
  • 可在过载情况下安全地承受电感饱和
  • 可调及可同步频率范围:200kHz至3MHz
  • 峰值电流工作模式
  • 输出软启动和跟踪
  • 小型18引脚3mm × 4mm QFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT8641 降压型稳压器采用 Silent Switcher 架构,专为较大限度地降低 EMI / EMC辐射并在高达 3MHz 的频率下提供高效率而设计。其单片式结构采用 3mm x 4mm QFN 封装进行组装,内置了集成型电源开关和所有必要的电路,因而造就了一款 PCB 占板面积极小的解决方案。2.5μA 的超低静态电流 (当输出处于全面调节状态) 可实现那些要求在非常小负载电流条件下获得高效率的应用。在任何负载下 (从零电流至满电流) 皆可保持出色的瞬态响应,而且输出电压纹波低于 10mVP-P

LT8641 可在高频条件下实现高 VIN 至 低 VOUT 转换,并具有 35ns 的快速最小顶端开关导通时间。器件运作在过载情况下是安全的,即使采用了饱和电感器也不例外。

基本功能内置于器件之中并且简单易用:一个漏极开路 PG 引脚负责在输出处于调节状态时发出指示信号。SYNC/MODE 引脚用于在突发模式、脉冲跳跃或扩频模式之间做出选择,另外还实现至一个外部时钟的同步。软起动和跟踪功能通过 TR/SS 引脚来使用。一个准确的使能门限可采用 EN/UV 引脚设定,而一个位于 RT 引脚的电阻器则负责设置开关频率。

应用

  • 汽车和工业电源
  • 通用降压
  • GSM 电源
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8641EUDC#PBF
  • HTML
  • HTML
LT8641EUDC#TRPBF
  • HTML
  • HTML
LT8641HUDC#PBF
  • HTML
  • HTML
LT8641HUDC#TRPBF
  • HTML
  • HTML
LT8641HUDC#WPBF
  • HTML
  • HTML
LT8641HUDC#WTRPBF
  • HTML
  • HTML
LT8641IUDC#PBF
  • HTML
  • HTML
LT8641IUDC#TRPBF
  • HTML
  • HTML
LT8641IUDC#WPBF
  • HTML
  • HTML
LT8641IUDC#WTRPBF
  • HTML
  • HTML
LT8641JUDC#WPBF
  • HTML
  • HTML
LT8641JUDC#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 30, 2020

- 20_0293

Test Site Transfer from Analog Devices Singapore to UTAC Thailand

LT8641EUDC#PBF

量产

LT8641EUDC#TRPBF

量产

LT8641HUDC#PBF

量产

LT8641HUDC#TRPBF

量产

LT8641IUDC#PBF

量产

LT8641IUDC#TRPBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8641EUDC#PBF

量产

LT8641EUDC#TRPBF

量产

LT8641HUDC#PBF

量产

LT8641HUDC#TRPBF

量产

LT8641IUDC#PBF

量产

LT8641IUDC#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 30, 2020

- 20_0293

arrow down

Test Site Transfer from Analog Devices Singapore to UTAC Thailand

LT8641EUDC#PBF

量产

LT8641EUDC#TRPBF

量产

LT8641HUDC#PBF

量产

LT8641HUDC#TRPBF

量产

LT8641IUDC#PBF

量产

LT8641IUDC#TRPBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8641EUDC#PBF

量产

LT8641EUDC#TRPBF

量产

LT8641HUDC#PBF

量产

LT8641HUDC#TRPBF

量产

LT8641IUDC#PBF

量产

LT8641IUDC#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

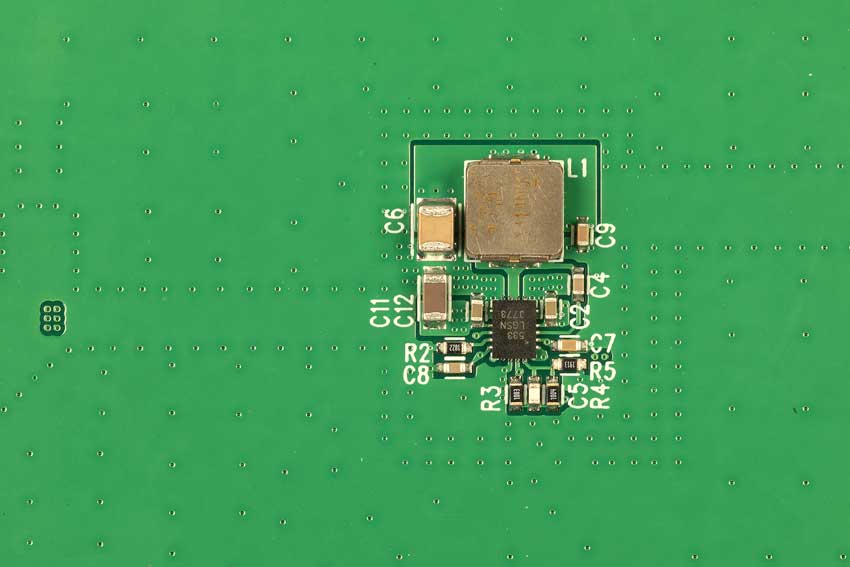

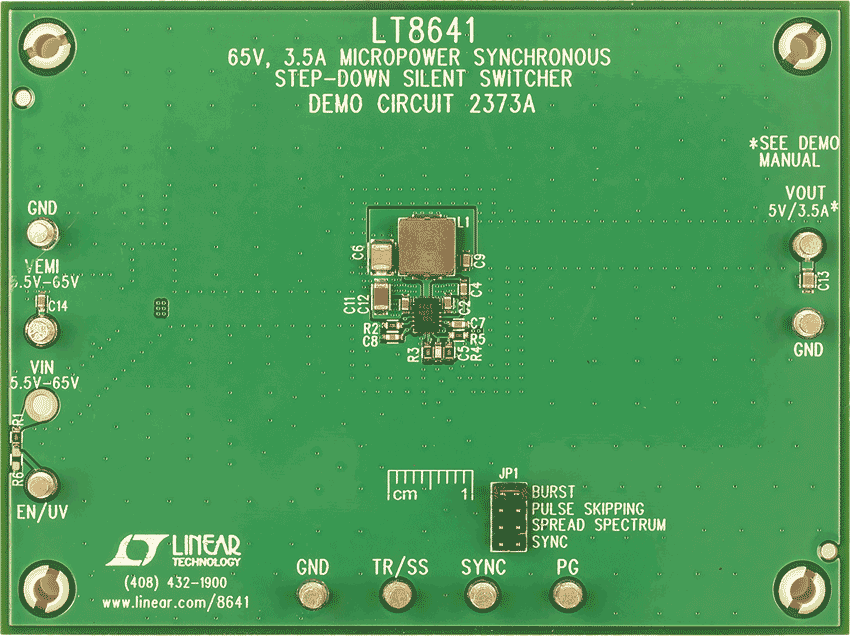

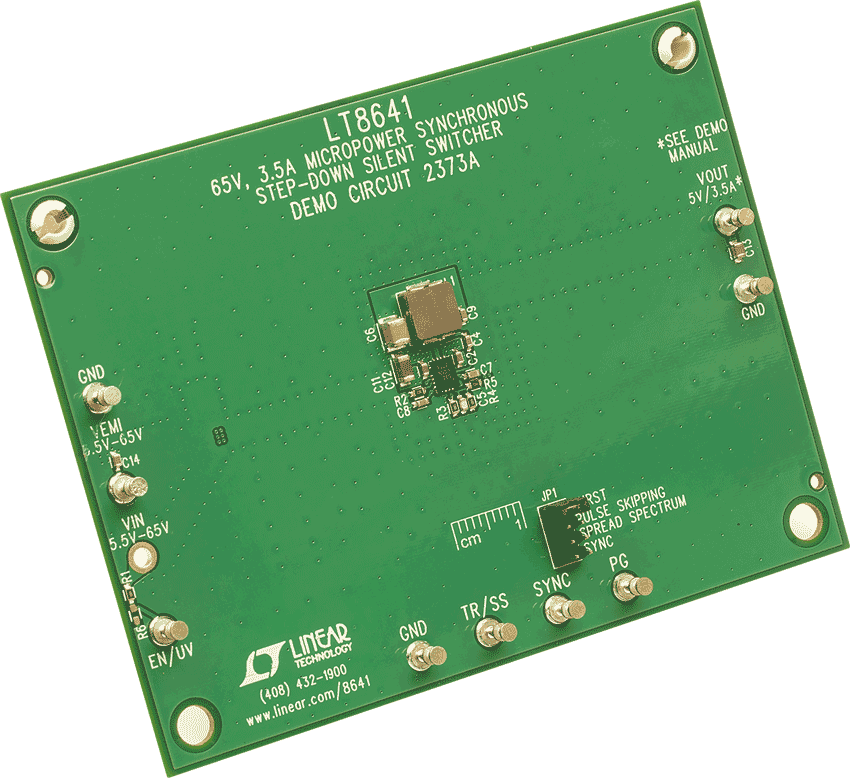

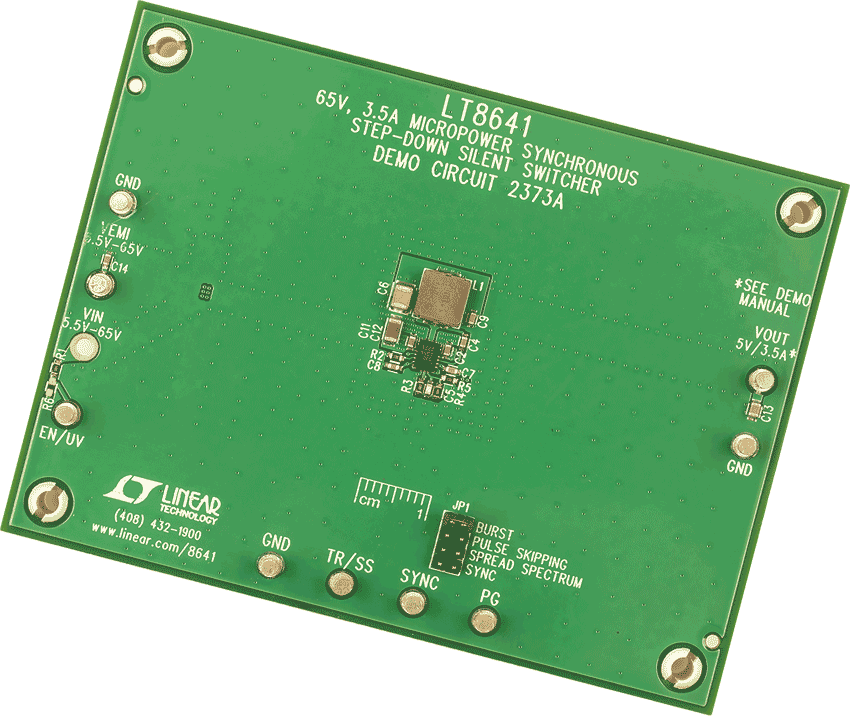

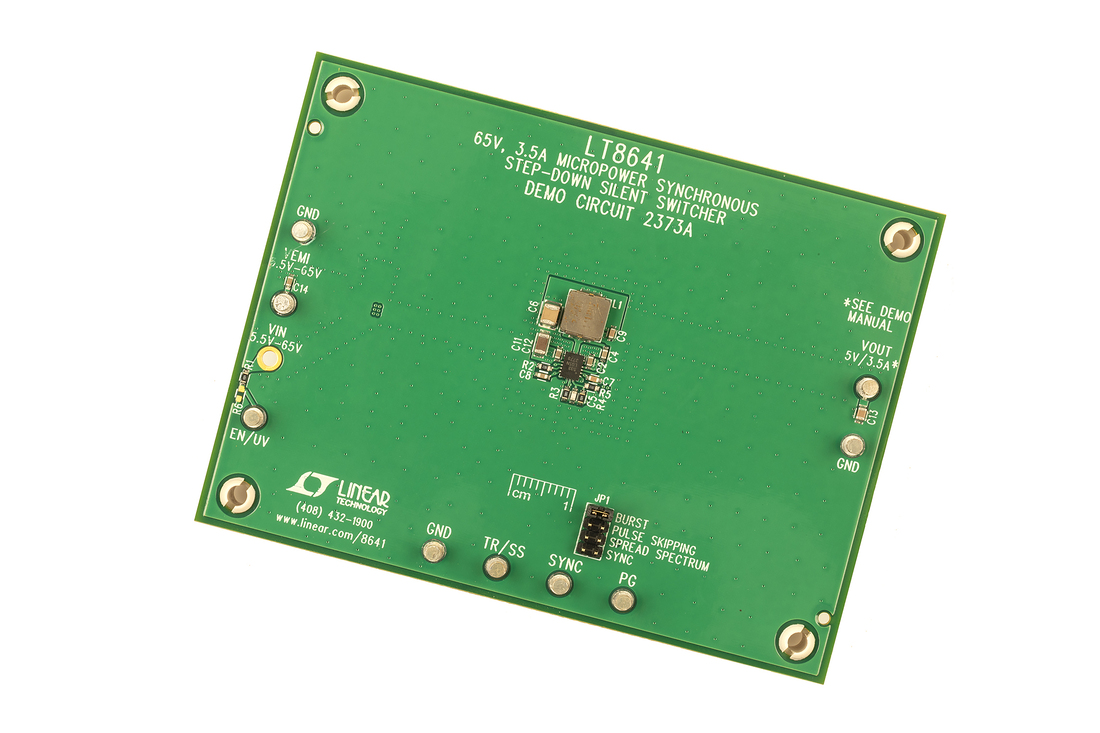

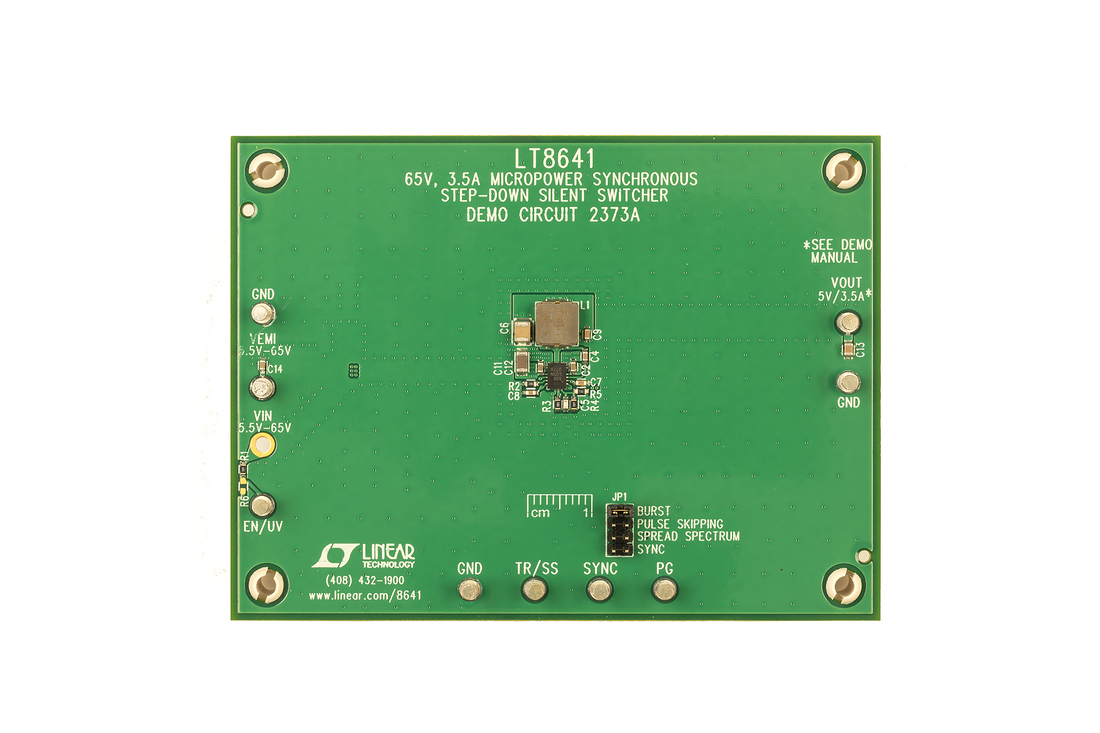

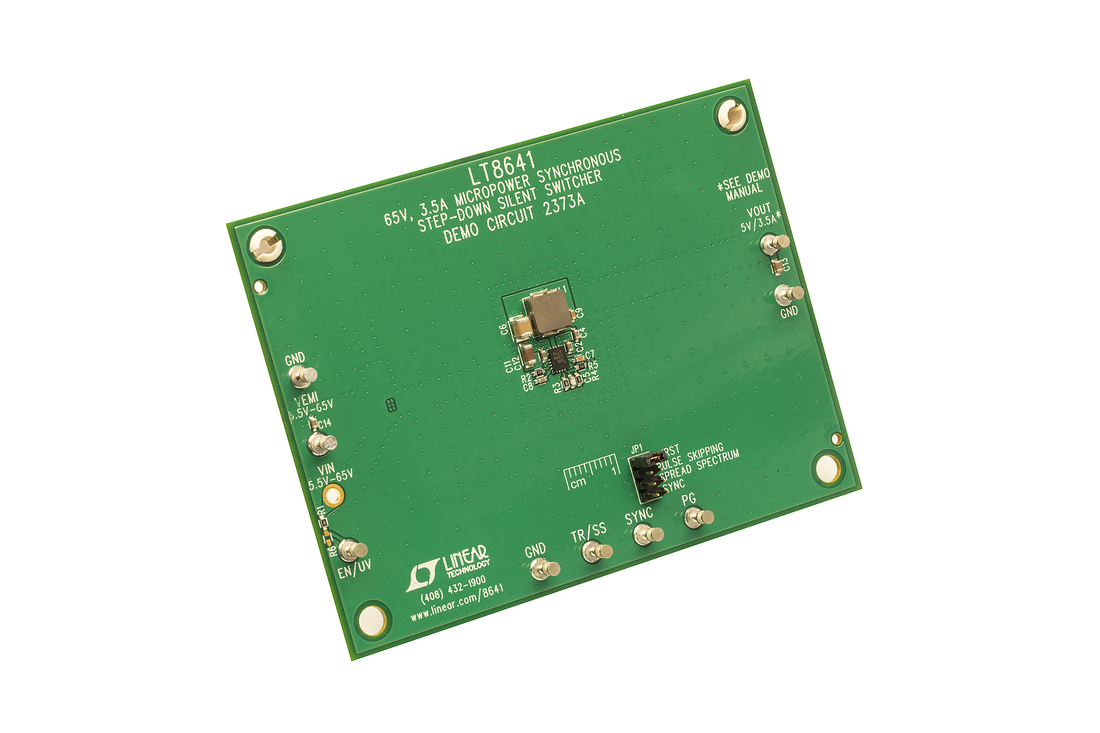

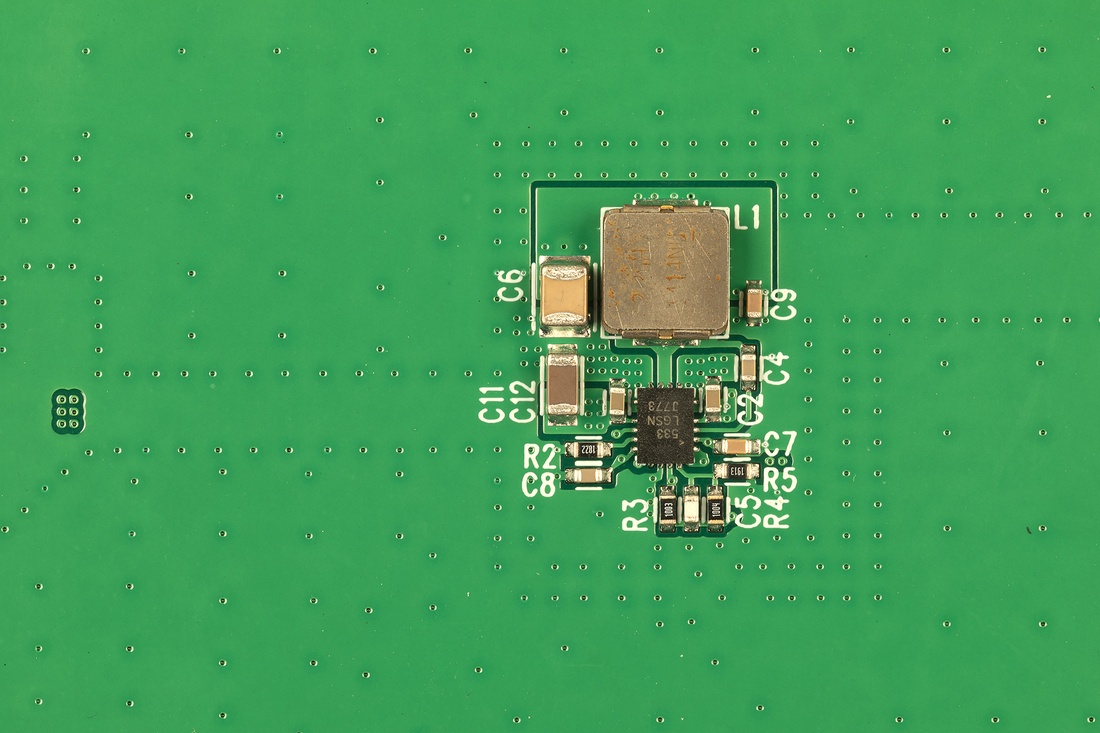

DC2373A

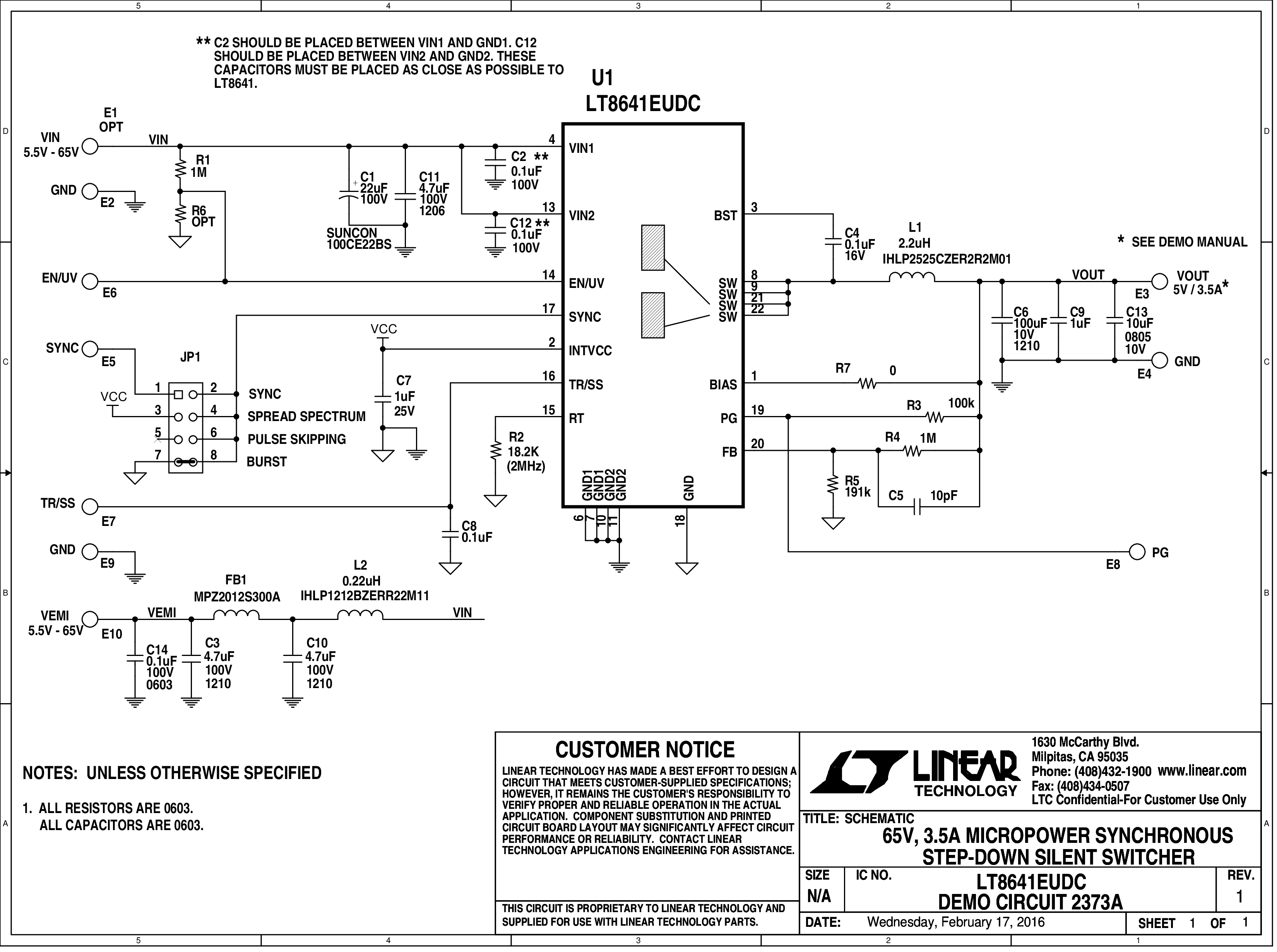

LT8641 演示板|同步降压型超低噪声开关稳压器, 5.5V ≤ VIN ≤ 65V,VOUT = 5V (3.5A), fSW = 2MHz

zoom

DC2373A

LT8641 演示板|同步降压型超低噪声开关稳压器, 5.5V ≤ VIN ≤ 65V,VOUT = 5V (3.5A), fSW = 2MHz

LT8641 演示板|同步降压型超低噪声开关稳压器, 5.5V ≤ VIN ≤ 65V,VOUT = 5V (3.5A), fSW = 2MHz

产品详情

演示电路2373A是一款具有扩频频率调制性能的65V、3.5A微功耗同步降压型Silent Switcher®,内置LT8641。该演示板设计提供5V输出和5.5V至65V的输入。宽输入范围支持各种输入源,如汽车电池和工业电源。LT8641是一款紧凑型、超低辐射、高效率、高速同步单芯片降压型开关稳压器,当输出稳定在5V时瞬态电流功耗仅为2.5μA。LT8641中内置顶部和底部电源开关、补偿元件和其他必要电路,可将外部元件数量降至较低并简化设计。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
