    LT8640

    具 2.5μA 静态电流的 42V、5A 同步降压型 Silent Switcher

概览

优势和特点

  • Silent Switcher™ 架构:
    •  超低 EMI / EMC 辐射
  • 在高频下实现高效率
    • 效率高达 96% (在 1MHz,12VIN 至 5VOUT  )
    •  效率高达 94% (在 2MHz,12VIN 至 5VOUT )
  • 宽输入电压范围: 3.4V 至 42V
  • 超低静态电流突发模式 (Burst Mode®) 操作:
    • 2.5μA IQ (调节 12VIN 至 3.3VOUT)
    • 输出纹波 <10mVP-P
  • 快速最小导通时间: 30ns
  • 在所有条件下均可提供低压差:200mV (在 1A)
  • 可在过载情况下安全承受电感器饱和
  • 可调及可同步频率范围: 200kHz 至 3MHz
  • 峰值电流模式操作
  • 准确的 1V 使能引脚门限
  • 内部补偿
  • 输出软起动和跟踪
  • 小外形 18 引脚 3mm x 4mm QFN 封装

产品详情

LT®8614 降压型稳压器采用 Silent Switcher 架构,专为最大限度地降低 EMI / EMC 辐射并在高达 3MHz 的频率下提供高效率而设计。其单片式结构采用 3mm x 4mm QFN 封装进行组装,内置了集成型电源开关和所有必要的电路,因而造就了一款 PCB 占板面积极小的解决方案。2.5μA 的超低静态电流 (当输出处于全面调节状态时) 可实现那些要求在非常小负载电流条件下获得极高效率的应用。在任何负载下 (从零电流至满电流) 皆可保持出色的瞬态响应,而且输出电压纹波低于 10mVP-P

LT8614 可在高频条件下实现高 VIN 至 低 VOUT 转换,并具有 30ns 的快速最小顶端开关导通时间。器件运作在过载情况下是安全的,即使采用了一个饱和电感器也不例外。

基本功能内置于器件之中并且简单易用:一个漏极开路 PG 引脚负责在输出处于调节状态时发出指示信号。SYNC 引脚用于实现时钟同步以及突发模式操作或脉冲跳跃模式的选择。软起动和跟踪功能通过 TR/SS 引脚来使用。一个准确的使能门限可采用 EN/UV 引脚设定,而一个位于 RT 引脚的电阻器则负责设置开关频率。



Applications

  • 汽车和工业电源
  • 通用降压
  • GSM 电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

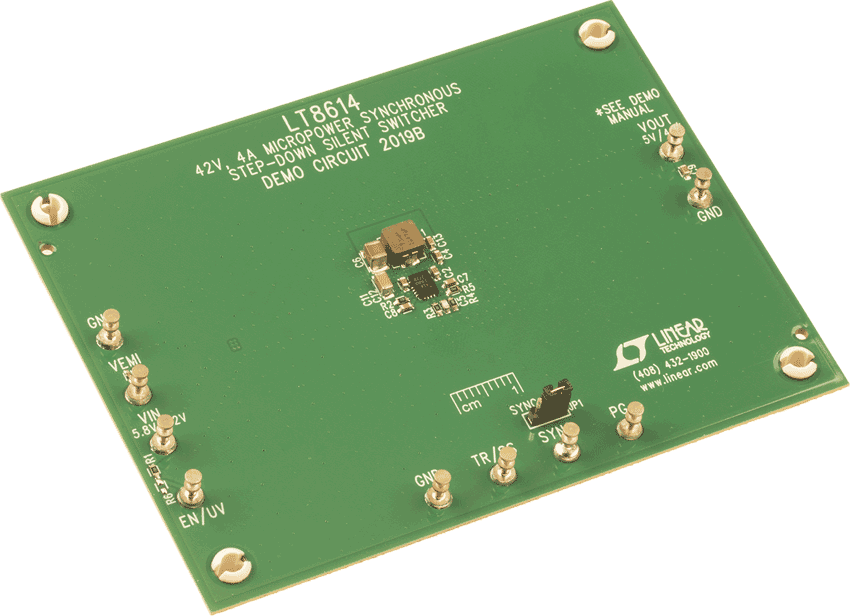

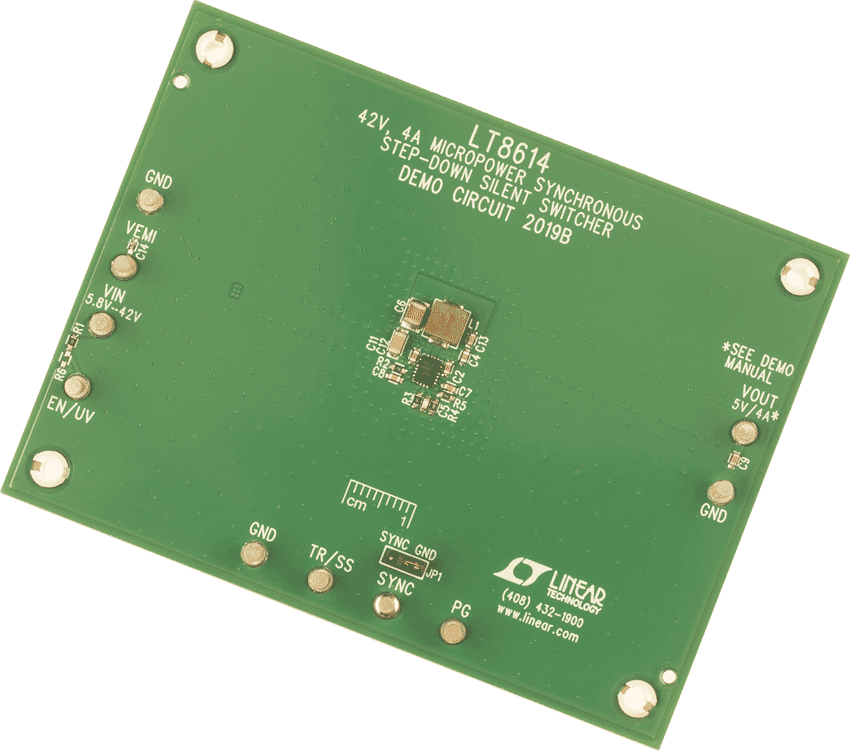

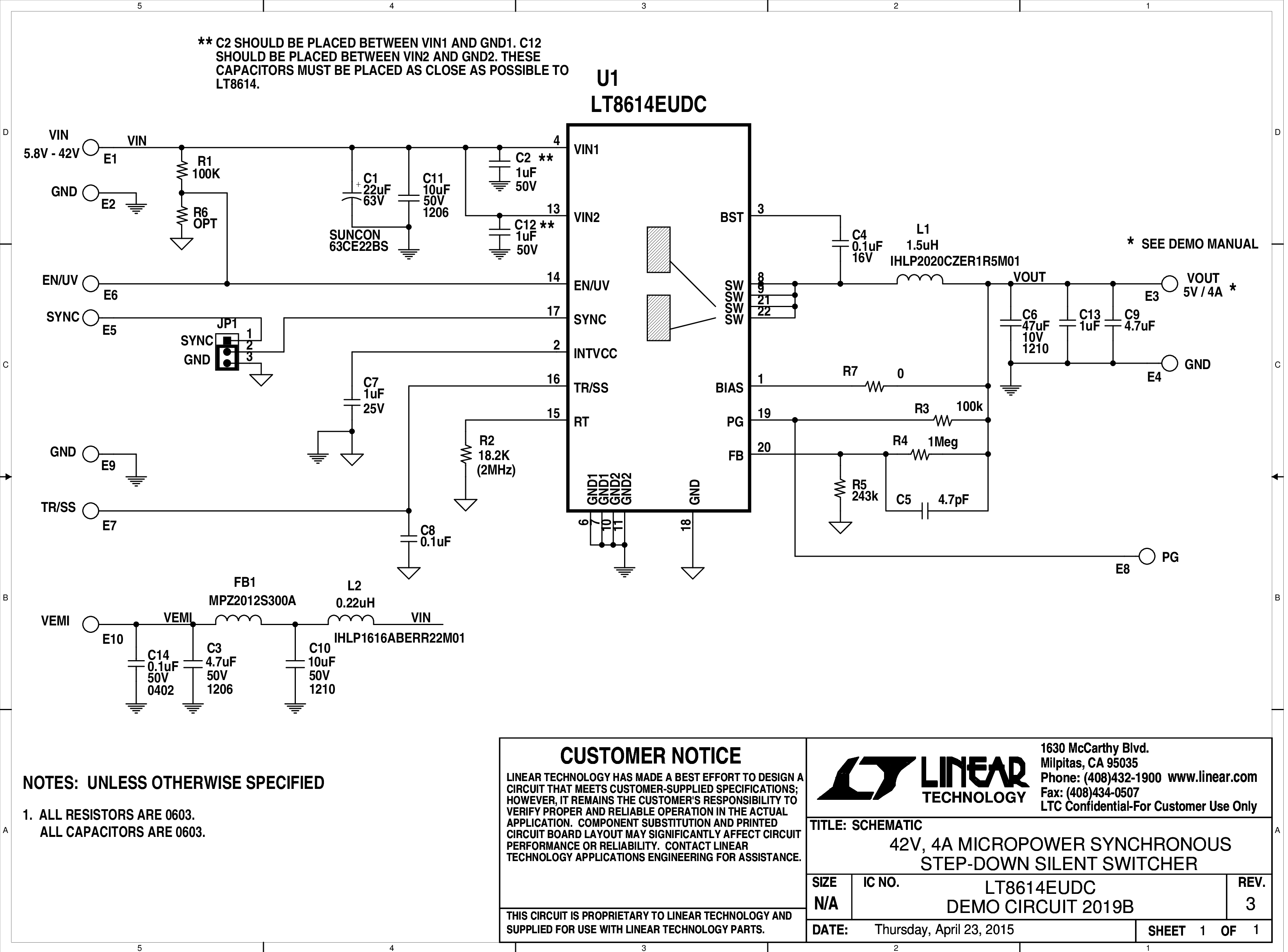

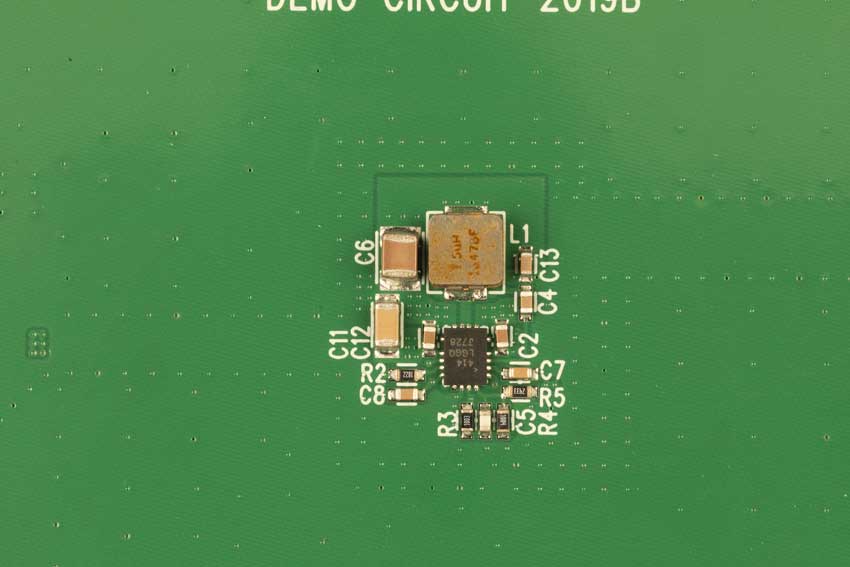

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT8614

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT8614
