LT8643S-2

具有 2.5µA 静态电流和外部补偿的 42V、6A 同步降压型超低噪声开关稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • Silent Switcher®架构
    • 超低EMI辐射
    • 可选的扩展频谱调制
  • 高频下实现高效率

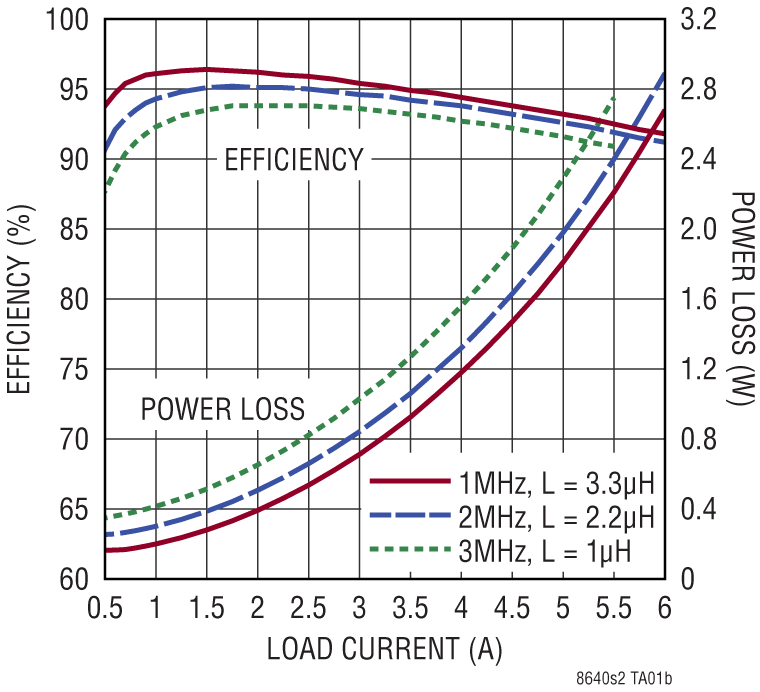

    • 高达96%效率（1MHz，12VIN至5VOUT时）
    • 高达95%效率（2MHz，12VIN至5VOUT时）
  • 宽输入电压范围：3.4V至42V
  • 6A最大连续输出电流，7A峰值输出
  • 外部补偿：快速瞬态响应和均流(LT8643S-2)
  • 最短快速导通时间：30ns
  • 超低静态电流突发模式®工作
    • 2.5μA（IQ调节电压：12VIN至3.3VOUT）(LT8640S-2)
    • 输出纹波< 10mVP-P
  • 所有条件下均具有低压差：100mV (1A)
  • 强制连续模式
  • 可调及可同步频率范围：200kHz至3MHz
  • 输出软启动和跟踪

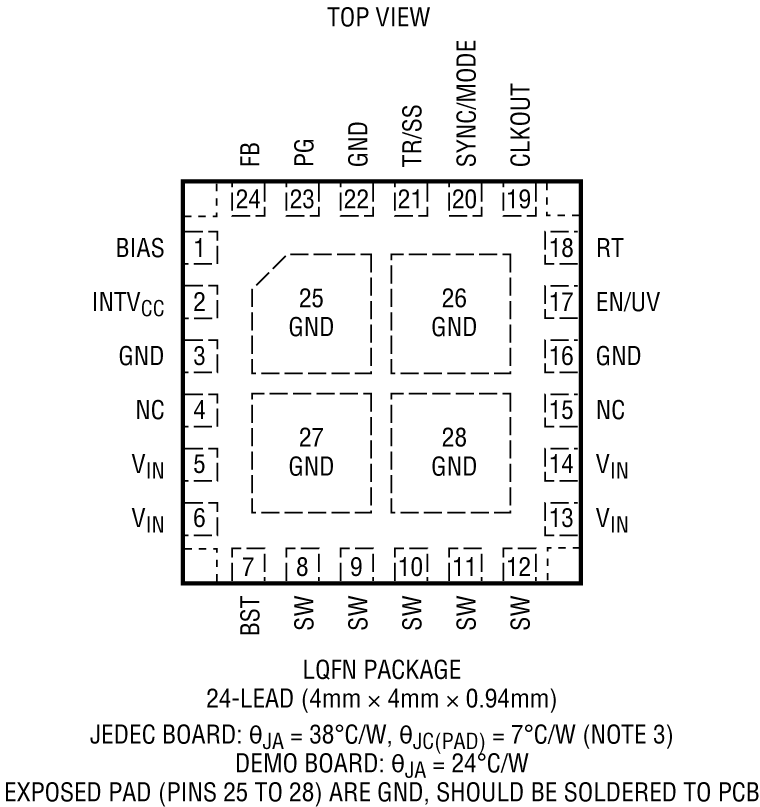

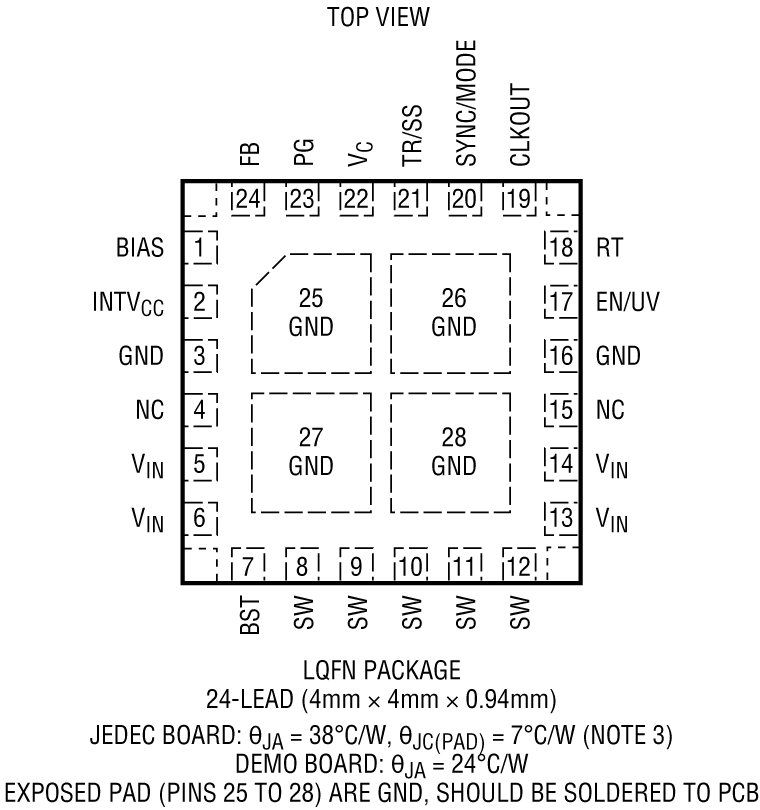

  • 小型24引脚4mm × 4mm LQFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

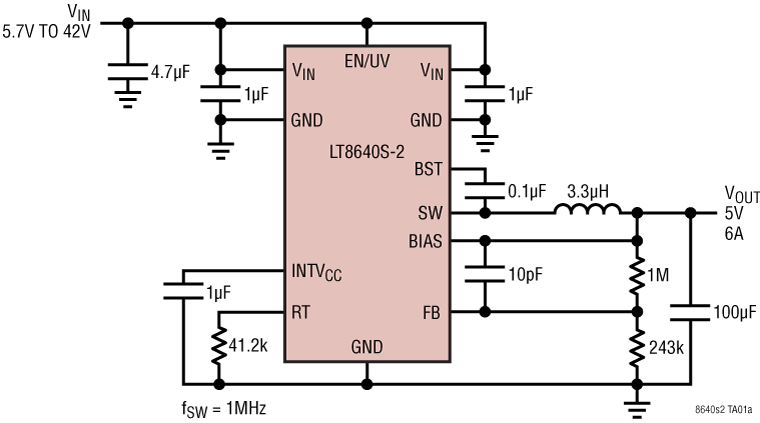

LT8640S-2/LT8643S-2 同步降压稳压器采用超低噪声开关稳压器架构，较大程度地降低了 EMI 辐射，同时在高开关频率下提供高效率。具有 30ns 最短导通时间的峰值电流模式控制，即使在高开关频率下也支持高降压比。LT8643S-2 提供外部补偿，在高开关频率下具有均流和快速瞬态响应性能。

突发工作模式可实现超低待机功耗，强制连续模式可以控制整个输出负载范围内的频率谐波，或扩频操作可进一步降低 EMI 辐射。

应用

  • 汽车和工业电源
  • 通用降压
