LT8608

具有 2.5μA 静态电流的 42V、1.5A 同步降压型稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 宽输入电压范围：3.0V 至 42V
  • 超低静态电流突发模式 (Burst Mode®) 操作：
    • <2.5μA IQ (调节 12VIN 至 3.3VOUT)
    • 输出纹波 < 10mVP-P
  • 高效率 2MHz 同步操作：
    • >92% 效率 (在 0.5A，从 12VIN 产生 5VOUT)
  • 1.5A 连续输出电流
  • 快速最小接通时间：35ns
  • 可调及可同步频率范围：200kHz 至 2.2MHz
  • 扩展频谱频率调制用于实现低 EMI
  • 允许使用小型电感器
  • 低压差
  • 峰值电流模式操作
  • 准确的 1V 使能引脚门限
  • 内部补偿
  • 输出软起动和跟踪
  • 小型10引脚MSOP封装或8引脚2mm × 2mm DFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT8608是一款紧凑型高效率、高速同步单芯片降压型开关稳压器，瞬态电流功耗仅为1.7µA。LT8608可以提供1.5A连续电流。低纹波突发工作模式可在极低输出电流下保持高效率，同时使输出纹波低于10mV。采用峰值电流模式拓扑的内部补偿可使用小型电感，导致快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于设置VIN欠压闭锁或关断LT8608。当VOUT在±8.5%编程输出电压范围内以及故障条件下，PG标志会发出信号。

MSOP封装包括SYNC引脚以便同步到外部时钟或选择突发工作模式或带或不带扩频的跳脉冲模式；TR/SS引脚可设置软启动或跟踪。DFN封装省略了这些引脚，可以购买采用不同跳脉冲或突发工作模式的产品。

应用

  • 通用降压
  • 低 EMI 降压
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT8608

文档

12
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 设计笔记
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 12/03/2020
英文

LT8608/LT8608B: 42V, 1.5A Synchronous Step-Down Regulator with 2.5μA Quiescent Current Data Sheet (Rev.E)

打开PDF文件

redirect
2.78 M
download

下载 PDF

PDF Vector

PDF

更新 06/29/2016
日文

LT8608: 静止電流が2.5μAの42V、1.5A同期整流式降圧レギュレータ データシート (Rev.0)

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 05/31/2016
英文

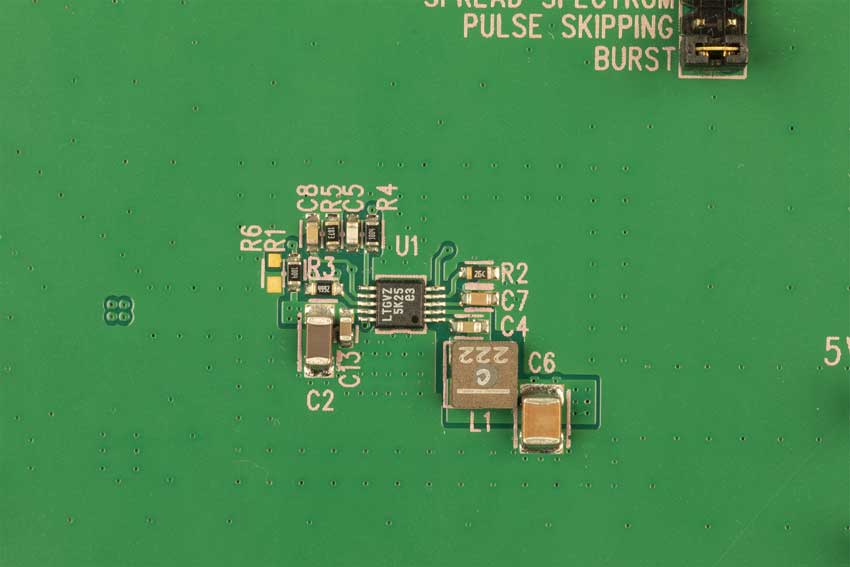

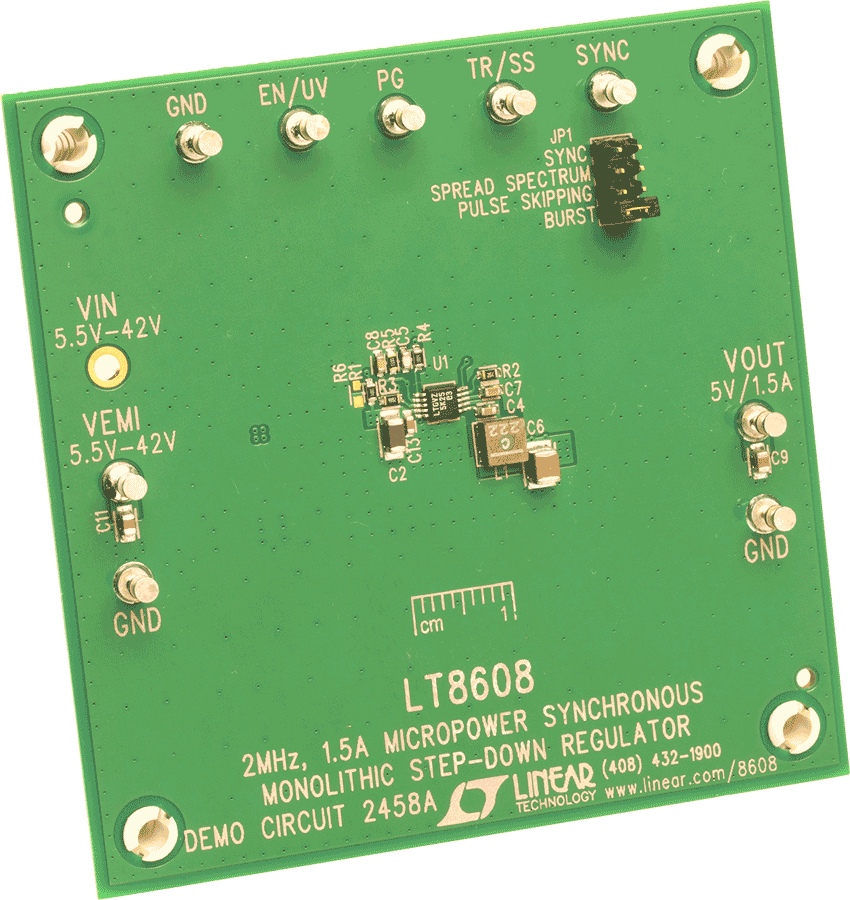

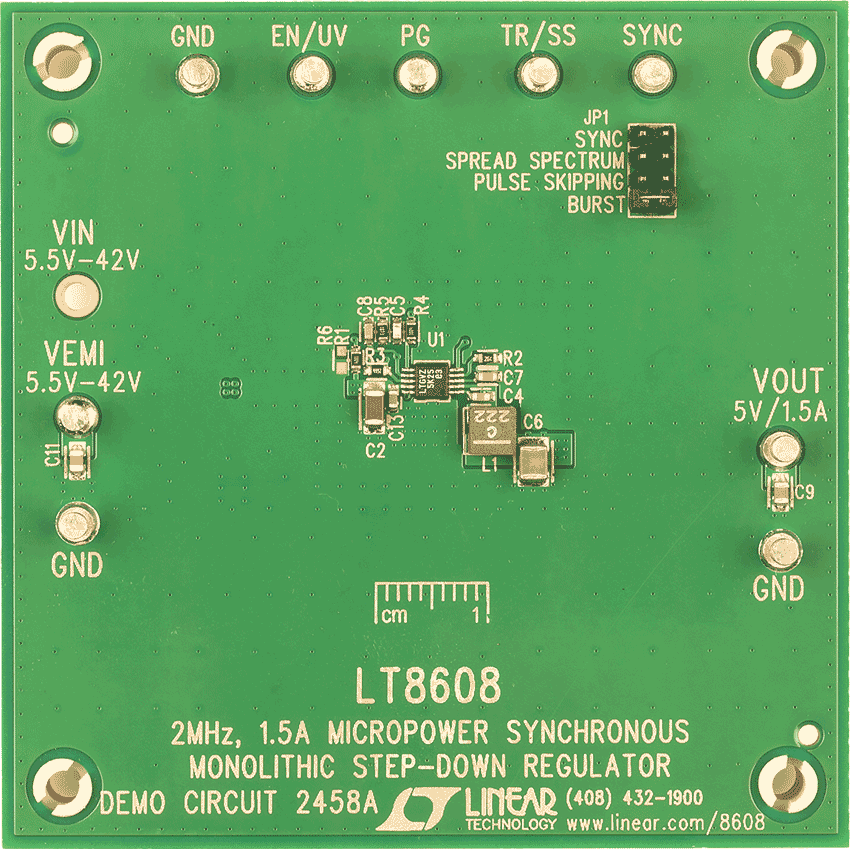

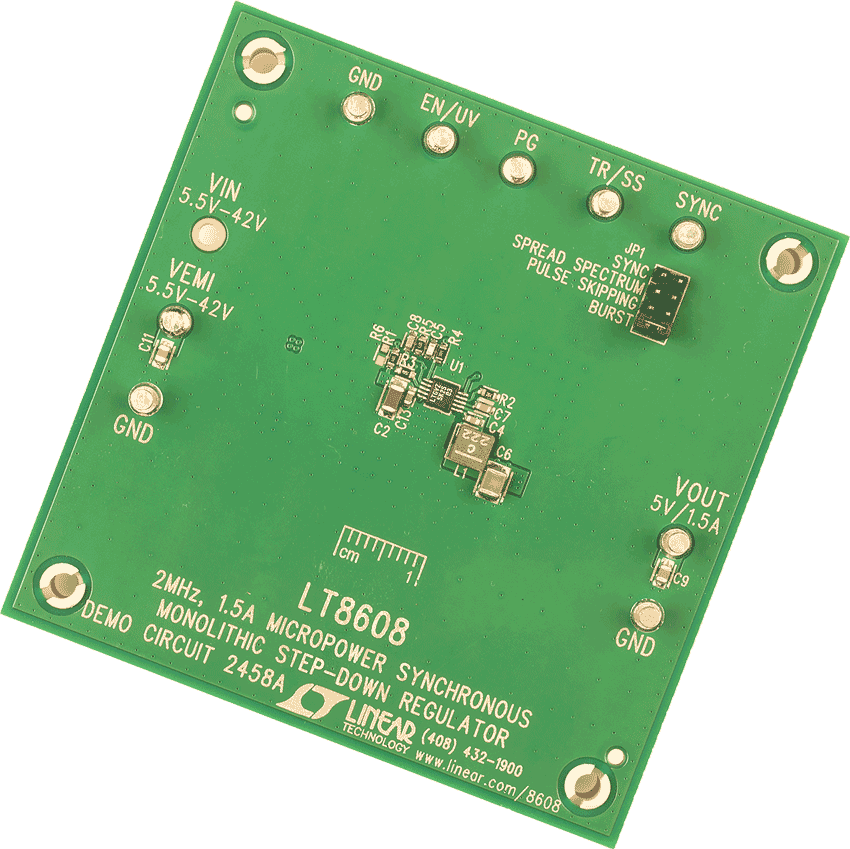

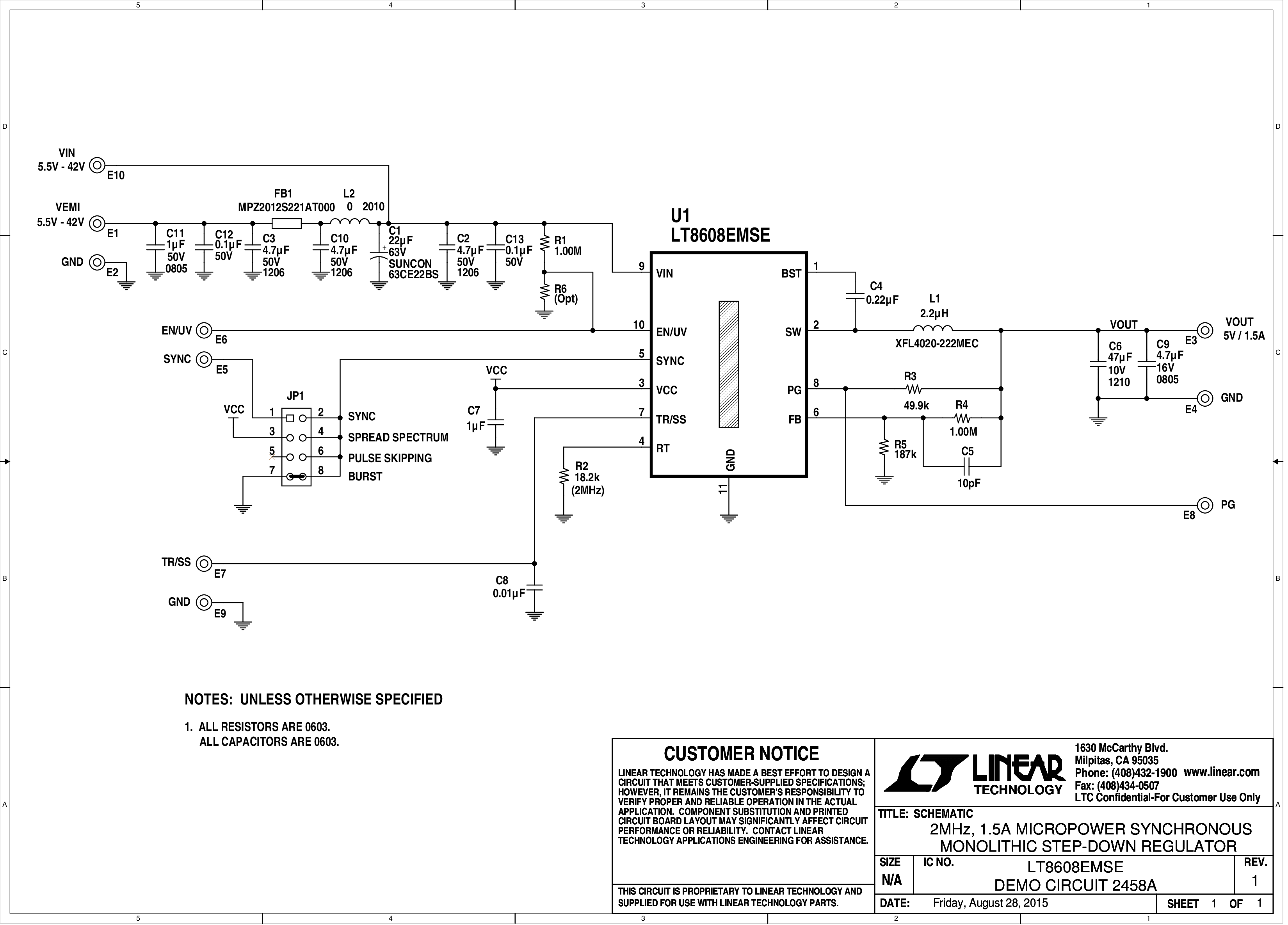

DC2458A - Demo Manual redirect icon

261.00K

download

下载 PDF

设计笔记

6

PDF Vector

PDF

更新 11/14/2016
英文
DN558 - Bidirectional DC/DC Regulator and Supercapacitor Charger redirect icon

292.00K

download

下载 PDF

PDF Vector

PDF

更新 11/30/2016
中文
DN558 - 双向 DC/DC 稳压器和超级电容器充电器 redirect icon

310.00K

download

下载 PDF

PDF Vector

PDF

更新 01/04/2017
日文
DN558 - 双方向DC/DCレギュレータおよびスーパーキャパシタ・チャージャ redirect icon

375.00K

download

下载 PDF

PDF Vector

HTML

更新 08/01/2018
英文
42V Monolithic Synchronous Step-Down Regulators with 2.5µA Quiescent Current and Ultralow EMI redirect icon

PDF Vector

HTML

更新 08/01/2018
中文
具2.5 μA静态电流和超低EMI的42 V单片式同步降压型稳压器 redirect icon

PDF Vector

HTML

更新 08/01/2018
日文
42V入力／同期整流方式のモノリシック型降圧レギュレータ、2.5μAの静止電流と極めて高いEMI性能を実現 redirect icon

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R570 Reliability Data redirect icon

415.69 K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 06/24/2016
英文
95% Efficient at 2MHz 42V Synchronous Buck redirect icon

PDF Vector

HTML

更新 06/24/2016
中文
可在 2MHz 提供 95% 效率的 42V 同步降压 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

LT8608/LT8608B: 42V, 1.5A Synchronous Step-Down Regulator with 2.5μA Quiescent Current Data Sheet (Rev.E)

可靠性数据 1

R570 Reliability Data

用户手册 1

DC2458A - Demo Manual

设计笔记 2

DN558 - 双向 DC/DC 稳压器和超级电容器充电器
具2.5 μA静态电流和超低EMI的42 V单片式同步降压型稳压器

技术文章 1

可在 2MHz 提供 95% 效率的 42V 同步降压

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT8608BEDC#TRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608BEDC#TRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608BHDC#TRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608BHDC#TRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608BIDC#TRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608BIDC#TRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608EDC#TRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608EDC#TRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608EDC#WTRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608EDC#WTRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608EMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608EMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608EMSE#WPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608EMSE#WTRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608HDC#TRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608HDC#TRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608HDC#WTRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608HDC#WTRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608HMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608HMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608HMSE#WPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608HMSE#WTRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608IDC#TRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608IDC#TRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608IDC#WTRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608IDC#WTRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608IMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608IMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608IMSE#WPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608IMSE#WTRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608JDC#WTRMPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608JDC#WTRPBF 8-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608JMSE#WPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8608JMSE#WTRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8608BEDC#TRMPBF

量产

LT8608BEDC#TRPBF

量产

LT8608BHDC#TRMPBF

量产

LT8608BHDC#TRPBF

量产

LT8608BIDC#TRMPBF

量产

LT8608BIDC#TRPBF

量产

LT8608EDC#TRMPBF

量产

LT8608EDC#TRPBF

量产

LT8608EMSE#PBF

量产

LT8608EMSE#TRPBF

量产

LT8608HDC#TRMPBF

量产

LT8608HDC#TRPBF

量产

LT8608HMSE#PBF

量产

LT8608HMSE#TRPBF

量产

LT8608IDC#TRMPBF

量产

LT8608IDC#TRPBF

量产

LT8608IMSE#PBF

量产

LT8608IMSE#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon

Detailed Parts List

pdf

Other

external-icon

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT8608EMSE#PBF

量产

LT8608EMSE#TRPBF

量产

LT8608EMSE#WPBF

LT8608EMSE#WTRPBF

LT8608HMSE#PBF

量产

LT8608HMSE#TRPBF

量产

LT8608HMSE#WPBF

LT8608HMSE#WTRPBF

LT8608IMSE#PBF

量产

LT8608IMSE#TRPBF

量产

LT8608IMSE#WPBF

LT8608IMSE#WTRPBF

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8608BEDC#TRMPBF

量产

LT8608BEDC#TRPBF

量产

LT8608BHDC#TRMPBF

量产

LT8608BHDC#TRPBF

量产

LT8608BIDC#TRMPBF

量产

LT8608BIDC#TRPBF

量产

LT8608EDC#TRMPBF

量产

LT8608EDC#TRPBF

量产

LT8608EMSE#PBF

量产

LT8608EMSE#TRPBF

量产

LT8608HDC#TRMPBF

量产

LT8608HDC#TRPBF

量产

LT8608HMSE#PBF

量产

LT8608HMSE#TRPBF

量产

LT8608IDC#TRMPBF

量产

LT8608IDC#TRPBF

量产

LT8608IMSE#PBF

量产

LT8608IMSE#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon
Detailed Parts List

pdf

Other

external-icon
2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT8608EMSE#PBF

量产

LT8608EMSE#TRPBF

量产

LT8608EMSE#WPBF

LT8608EMSE#WTRPBF

LT8608HMSE#PBF

量产

LT8608HMSE#TRPBF

量产

LT8608HMSE#WPBF

LT8608HMSE#WTRPBF

LT8608IMSE#PBF

量产

LT8608IMSE#TRPBF

量产

LT8608IMSE#WPBF

LT8608IMSE#WTRPBF

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述

浪涌抑制器、过压和过流保护1
LTC4367
popup image
Cart

推荐新设计使用

100V 过压、欠压和反向电源保护控制器

评估套件 2

reference details image

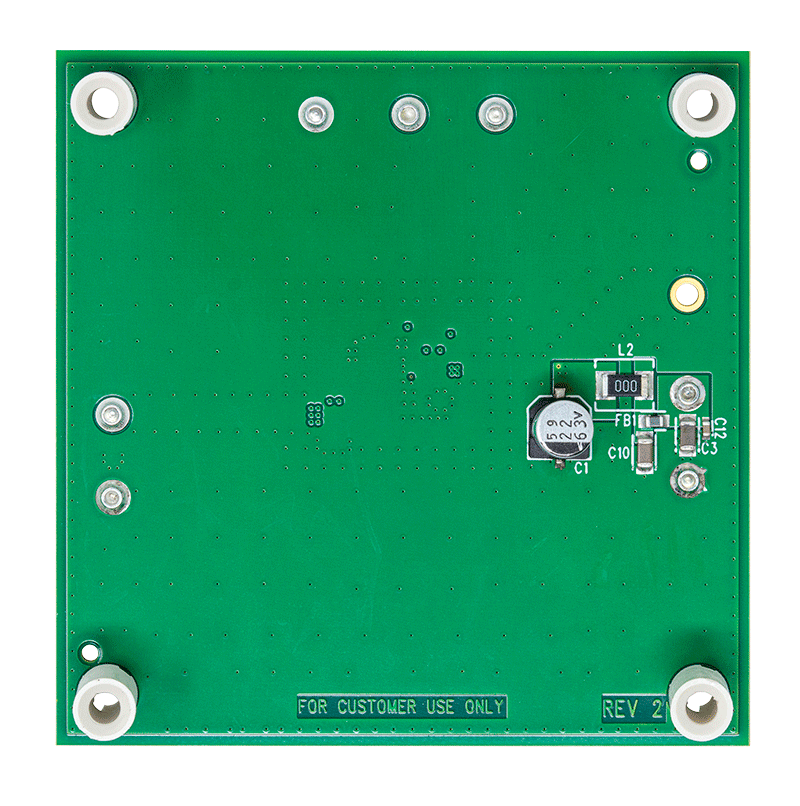

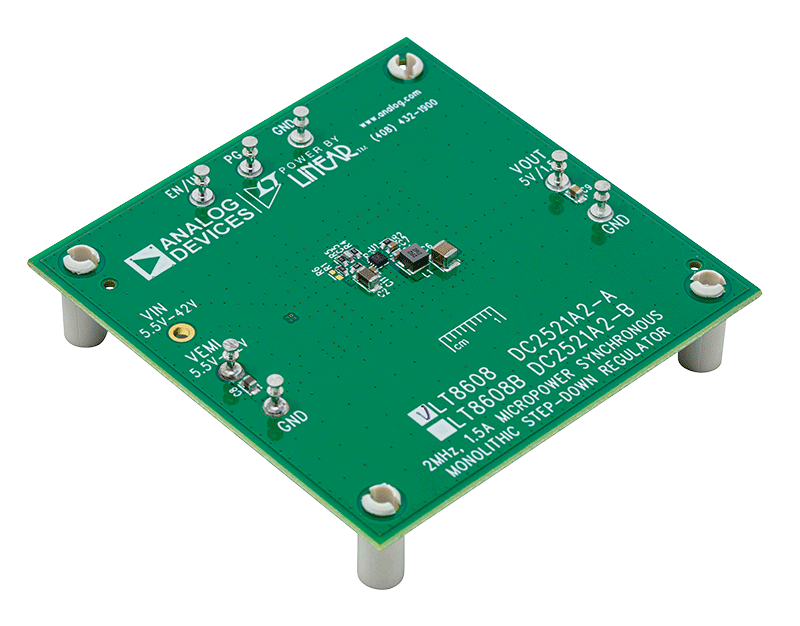

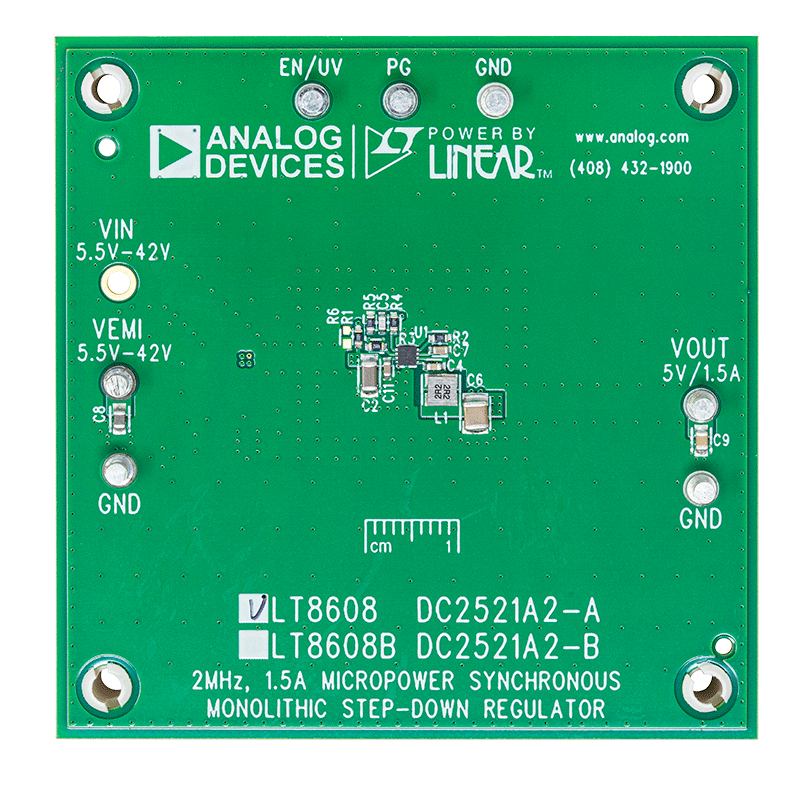

DC2521A-B

LT8608BEDC 演示板 | 具有跳脉冲模式的 5.5V 至 42V 输入(在 1.5A、2MHz 时低至 5V)

zoom

DC2521A-B

LT8608BEDC 演示板 | 具有跳脉冲模式的 5.5V 至 42V 输入(在 1.5A、2MHz 时低至 5V)

download icon

下载

 print icon

打印
DC2521A-B
LT8608BEDC 演示板 | 具有跳脉冲模式的 5.5V 至 42V 输入(在 1.5A、2MHz 时低至 5V)
立即购买 更多内容

产品详情

演示电路 2521A 是一款 42V、1.5A 微功耗同步降压型稳压器，其采用了 LT8608/ LT8608B。该演示电路有两种装配版本。DC2521A-A 用于 LT8608，DC2521A-B 则用于 LT8608B。

LT8608/LT8608B 是紧凑型、高效率、高速同步单片式降压型开关稳压器。2mm × 2mm DFN 封装中内置顶端和底端电源开关、补偿组件和其他必要电路，以较大限度减少外部组件并简化设计。LT8608 与 LT8608B 之间的差别是，LT8608 在轻负载条件下工作于低纹波突发模式 (Burst Mode®) ，而 LT8608B 在轻负载下则执行跳脉冲模式。由于执行突发模式操作，因此当输出稳定在 5V 时，LT8608 仅消耗 1.7μA 静态电流。而由于执行跳脉冲模式操作，所以 LT8608B 的静态电流较高。

该演示板设计提供 5V 输出和 5.5V 至 42V 的输入。宽输入范围支持各种输入源，如汽车电池和工业电源。

该演示板专为采用 5.5V 至 42V 输入提供 5V 输出而设计。宽输入范围支持各种输入源，例如汽车电池和工业电源。

该演示板安装了一个 EMI 滤波器。如需使用此 EMI 滤波器，应将输入连接到 VEMI，而非 VIN。可在 EMI 滤波器中增设一个现在板上默认为一根 0Ω 跳线的电感器 L2，以进一步降低传导辐射。

LT8608 数据手册提供了完整的器件和工作原理说明以及应用信息。必须将数据手册与 DC2521A 的本演示手册配合阅读。

资料

pdf icon

PDF

DC2521A-B Schematics Download

28.93 K

pdf icon

ZIP

DC2521A-B Design Files Download

1.33 M

pdf icon

PDF

DC2521A-B Demo Manual (Rev.0) Download

416.83 K

更多 Arrow image
reference details image

DC2458A

LT8608 Demo Board | Sync Buck, 5.5V ≤ VIN ≤ 42V, VOUT = 5V @ 1.5A (fSW = 2MHz)

zoom

DC2458A

LT8608 Demo Board | Sync Buck, 5.5V ≤ VIN ≤ 42V, VOUT = 5V @ 1.5A (fSW = 2MHz)

download icon

下载

 print icon

打印
DC2458A
LT8608 Demo Board | Sync Buck, 5.5V ≤ VIN ≤ 42V, VOUT = 5V @ 1.5A (fSW = 2MHz)
立即购买 更多内容

产品详情

演示电路2458A是一款42V、1.5A微功耗同步降压型稳压器，内置LT8608。该演示板设计提供5V输出和5.5V至42V的输入。宽输入范围支持各种输入源，如汽车电池和工业电源。LT8608是一款紧凑型高效率、高速同步单芯片降压型开关稳压器，当输出稳定在5V时瞬态电流功耗仅为2.5μA。LT8608中内置顶部和底部电源开关、补偿元件和其他必要电路，可将外部元件数量降至较低并简化设计。





资料

pdf icon

PDF

DC2458A - Schematic Download

30.00K

pdf icon

PDF

DC2458A - Demo Manual Download

261.00K

pdf icon

ZIP

DC2458A - Design Files Download

876.00K

更多 Arrow image

评估套件2

evaluation kit item images

DC2521A-B

LT8608BEDC 演示板 | 具有跳脉冲模式的 5.5V 至 42V 输入(在 1.5A、2MHz 时低至 5V)
evaluation kit item images

DC2458A

LT8608 Demo Board | Sync Buck, 5.5V ≤ VIN ≤ 42V, VOUT = 5V @ 1.5A (fSW = 2MHz)

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT8608 Demo Circuit - 2MHz Low EMI High Voltage Synchronous Buck Regulator (5.5-42V to 5V @ 1.5A) Download

3.00K

spice tool Lt Spice

LT3045-1 - LDO Linear Regulators, LT8608 - Step-Down (Buck) Regulators Download

3.45 K

spice tool Lt Spice

LT8608 - Step-Down (Buck) Regulators, LT3041 - LDO Linear Regulators Download

3.49 K

spice tool Lt Spice

LT8608 - Step-Down (Buck) Regulators Download

1.95 K

近期浏览

产品详情
参考资料
软件和型号相关生态系统
评估套件
工具及仿真模型
最新评论
