AD4087

推荐用于新设计

14 位、20 MSPS、低噪声、低功耗 SAR ADC

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 14 位分辨率，无失码
  • 吞吐量：20MSPS，转换延迟 82.14ns
  • 噪声谱密度：35.61nV/√Hz，158.5dBFS/Hz
  • 低 1/f、低频噪声（0.1Hz 至 10Hz）：383nV rms
  • 低功耗：20MSPS 下典型值为 68mW
  • INL：±12ppm（典型值），±16ppm（最大值）
  • 动态范围：85.5dBFS
  • 信噪比/总谐波失真
    • fIN = 1kHz 时为 85.39dB（典型值）/−114.8dB（典型值）
    • fIN = 1MHz 时为 85.27dB（典型值）/−101.35dB（典型值）
  • 易于驱动
    • 6V p-p 差分输入范围
    • 连续信号采集
    • 线性化，5μA/MSPS 输入电流
  • 集成低漂移参考缓冲区和去耦
  • 集成 VCM 代
  • 数字特征和数据接口
    • 转换结果 FIFO，16K 采样深度
    • 具有高达 210 次抽取的数字平均滤波器
  • SPI 配置
  • 可配置数据接口
    • 单通道、DDR、串行 LVDS、每通道 280Mbps
    • 双通道、DDR、串行 LVDS、每通道 140Mbps
    • 单/四通道 SPI 数据接口
  • 封装
    • 49 球，5mm × 5mm CSP_BGA，0.65mm 间距
    • 集成电源去耦电容器
  • 工作温度范围：−40°C 至 +85°C

AD4087 是一款高速、低噪声、低失真、14 位、易驱动、逐次逼近寄存器 (SAR) 模数转换器 (ADC)。AD4087 在超过 1MHz 的信号频率下仍能保持高性能（信噪失真比 (SINAD) > 90dBFS），因此能够满足各种精密、宽带宽数据采集应用的需求。对于不需要 AD4087 最低延迟的应用，可以通过应用过采样以及集成数字滤波和抽取来简化输入抗混叠滤波器设计，以降低噪声并降低输出数据速率。

AD4087 Easy Drive 功能可降低信号链复杂性和功耗，同时实现更高的通道密度和配套组件选择的灵活性。产品输入结构的设计旨在最大限度地减少任何与输入相关的信号电流；因此，减少任何转换器引起的稳定伪影。连续采集架构允许在整个转换周期内进行稳定，与其他高速数据转换器相比，简化了 ADC 驱动器稳定和带宽要求。

AD4087 包含几个简化数据转换器集成的元素：低漂移参考缓冲区、低压差（LDO）稳压器以生成 ADC 内核和数字接口电源轨，以及 16K 结果数据先进先出（FIFO），可以大大减轻数字主机的负载。此外，封装中集成了关键电源和参考去耦电容器，以确保最佳性能，简化印刷电路板（PCB）布局，并减少整体解决方案尺寸。

应用

  • 数字成像
  • 细胞分析
  • 光谱学
  • 自动测试设备
  • 高速数据采集
  • 数字控制回路，硬件在环
  • 电源质量分析
  • 源测量单元
  • 电子和 X 射线显微镜
  • 雷达液位测量
  • 无损检测
AD4087
14 位、20 MSPS、低噪声、低功耗 SAR ADC

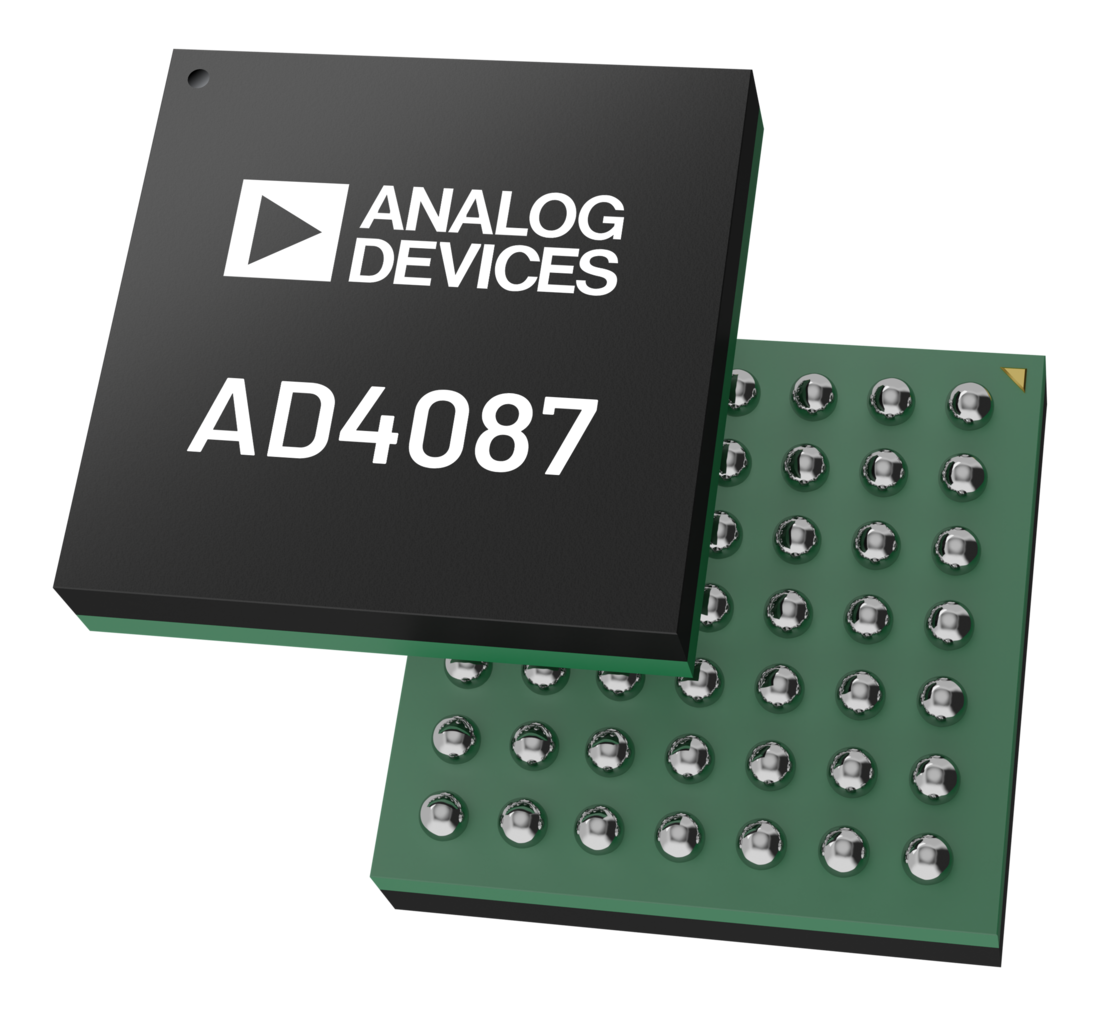

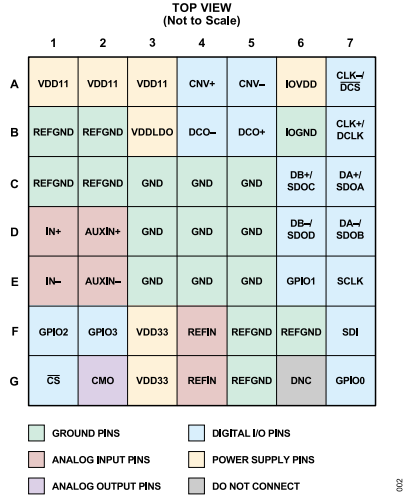

AD4087 Functional Block Diagram AD4087 Pin Diagram AD4087 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD4086-FMC

评估 AD4086/AD4087 14 位、40/20 MSPS、差分 SAR ADC

立即购买 更多内容

特性和优点

产品详情

EVAL-AD4086-FMCZ 旨在演示 AD4086 模数转换器 (ADC) 的性能，并通过 ACE 软件环境提供对有限设备配置功能的访问。EVAL-AD4086-FMCZ 评估套件支持以下 AD4086 功能：

  • 低电压数字信号（LVDS）数据输出接口。
  • 通过串行外设接口（SPI）配置 ADC。
  • 内部或外部产生 1.1V 稳压电源轨。
  • 采样率范围介于 1.25MSPS 至 40MSPS 之间，并取决于具体的 ADC。

EVAL-AD4086-FMCZ 评估板设计用于通过现场可编程门阵列（FPGA）夹层卡（FMC）连接器与 Digilent ZedBoard 一起使用。ZedBoard 使用 Xilinx Zynq7000 系统芯片 (SoC)，运行 Analog Devices, Inc. Kuiper Linux 和 LIBIIO（包含在评估板套件提供的 SD 卡中），以方便与 EVAL-AD4086-FMCZ 通信，从而实现 ADC 配置、数据采集，并提供与主机 PC 和 ACE 软件插件的通信链路。

安装在板上的 AD4086 可以使用 1.25MHz 至 40MHz 的任何采样频率范围进行评估。但是，也可以通过将采样频率设置为 20MHz 来使用此板估算 AD4087 的性能。请注意，AD4086 在降低采样率下运行的捕获结果仅应视为信噪比 (SNR) 的指示，而不是实际测量值；尽管如此，AD4087 的测量 SNR 不会更差。
EVAL-AD4086-FMC
评估 AD4086/AD4087 14 位、40/20 MSPS、差分 SAR ADC

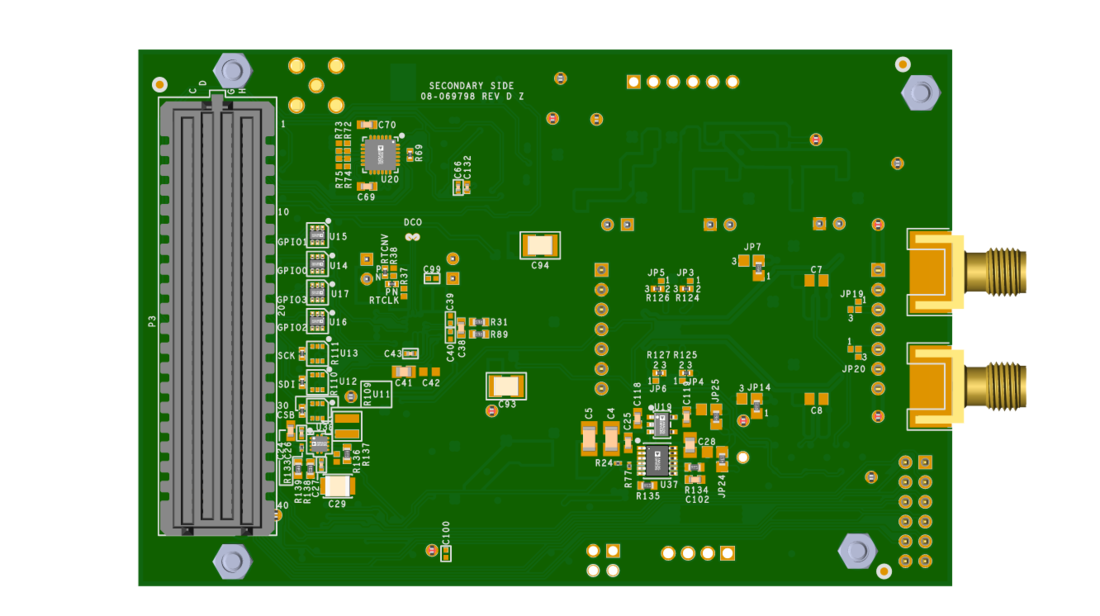

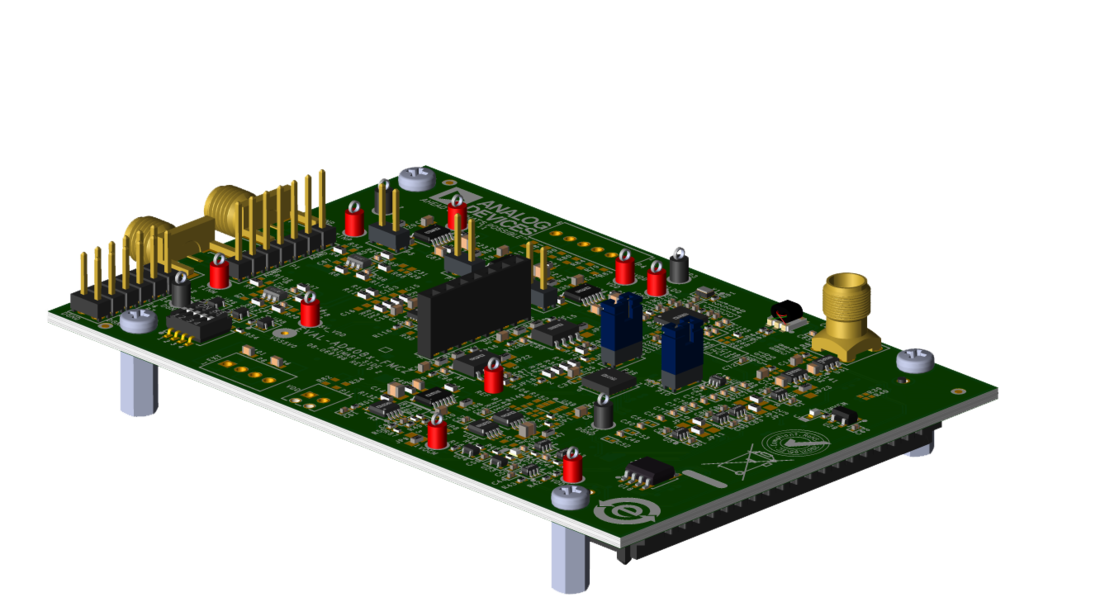

EVAL-AD4086 Evaluation Board Angle View EVAL-AD4086 Evaluation Board Top View EVAL-AD4086 Evaluation Board Bottom View
