LT8604/
LT8604C
Info : 推荐新设计使用
searchIcon
cartIcon

LT8604/
LT8604C

高效42V/120mA同步降压

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高效率2MHz同步工作
    • >90%效率（50mA，12VIN至5VOUT时）
    • 引脚可选强制连续或突发工作(Burst Mode®)模式（仅LT8604C）
  • 超低静态电流突发模式工作
    • < 2.5μA IQ（调节24VIN至3.3VOUT）
    • 输出纹波< 10mVP-P
  • 宽输入电压范围：3.2V至42V
  • 最短快速导通时间：35ns
  • 可调（所有）和可同步（仅LT8604C）开关频率：200kHz至2.2MHz
  • 具有可调迟滞（仅LT8604C）的精确的1V使能引脚阈值（所有）
  • 内部补偿
  • 输出软启动和跟踪
  • 小型12引脚2mm × 2mm LQFN (LT8604C)或小型10引脚3mm × 2mm侧可湿DFN封装
  • 通过AEC-Q100汽车应用认证(LT8604)
更多细节
show more Icon

LT8604/LT8604C是一款紧凑型、高速同步单片降压型开关稳压器，在恒定频率（甚至高达2.2MHz）下，可向输出高效提供高达120mA的电流。它接受高达42V的宽输入电压范围，并且在突发模式下仅消耗2.5 μA的静态电流。所有必要电路均配备顶部和底部电源开关，以尽量减少对外部组件的需求。

LT8604C包括BST和INTVCC陶瓷电容，以实现更紧凑的解决方案，同时具有SYNC/MODE和HYST引脚。SYNC/MODE引脚选择稳压器的强制连续工作模式以实现采样系统的预测干扰，或突发工作模式以便在轻载或扩频下增加效率以提供低EMI。它还允许同步至外部时钟以便在高分辨率采集系统中进一步增加信噪比。

当VOUT处于编程输出电压的±7.5%范围内以及在故障条件下，PG标志会发出信号。热关断提供额外保护。

应用

  • 工业传感器
  • 工业物联网
  • 4mA 至 20mA 电流环路
  • 流量计
  • 汽车电源管理
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT8604/
LT8604C

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 12/01/2020
英文

LT8604/LT8604C: High Efficiency 42V/120mA Synchronous Bucks Data Sheet (Rev.B)

打开PDF文件

redirect
4.31 M
download

下载 PDF

PDF Vector

PDF

更新 12/01/2020
日文

LT8604: 高効率42V/120mA 同期整流式降圧レギュレータ データシート (Rev.0)

打开PDF文件

redirect
2.73 M
download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 02/26/2021
英文
EVAL-LT8604-AZ - Demo Manual (Rev.0) redirect icon

384.68 K

download

下载 PDF

PDF Vector

PDF

更新 11/15/2021
英文
DC2867A - Demo Manual (Rev.0) redirect icon

443.74 K

download

下载 PDF

技术文章

4

PDF Vector

HTML

更新 11/13/2023
英文
How to Get the Best Results Using LTspice for EMC Simulation—Part 2: Improving Signal Integrity redirect icon

PDF Vector

HTML

更新 11/13/2023
中文
如何使用LTspice获得出色的EMC仿真结果—第2部分：改善信号完整性 redirect icon

PDF Vector

HTML

更新 11/13/2023
日文
EMCシミュレーションにLTspiceを使って最良の結果を得る方法 - パート2：信号の完全性を改善 redirect icon

PDF Vector

HTML

更新 10/18/2023
日文
電源特性がシグナルチェーンの精度を左右する redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT8604CAV#TRMPBF 12-Lead LQFN (2mm x 2mm x 0.74mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604CAV#TRPBF 12-Lead LQFN (2mm x 2mm x 0.74mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604EDDBM#TRMPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604EDDBM#TRPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604EDDBM#WTRMPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604EDDBM#WTRPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604IDDBM#TRMPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604IDDBM#TRPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604IDDBM#WTRMPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604IDDBM#WTRPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604JDDBM#TRMPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604JDDBM#TRPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604JDDBM#WTRMPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8604JDDBM#WTRPBF 10-Lead Plastic SIDE WETTABLE DFN (3mm × 2mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 4

reference details image

DC2867A

LT8604C |高效率42V、120mA同步降压型稳压器

zoom

DC2867A

LT8604C |高效率42V、120mA同步降压型稳压器

download icon

下载

 print icon

打印

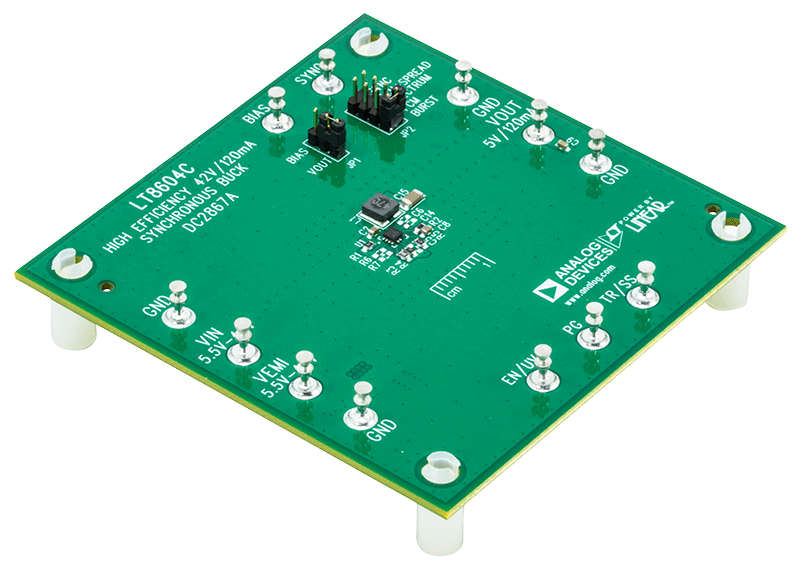

DC2867A
LT8604C |高效率42V、120mA同步降压型稳压器
立即购买 更多内容

产品详情

演示电路2867A内置LT8604C，这是一款采用12引脚2mm× 2mm LQFN封装的高效率42V、120mA同步降压型稳压器。该演示板设计采用5.8V至42V输入，提供5V输出、120mA电流，开关频率可设置为2MHz。宽输入范围支持各种输入源，如汽车电池和工业电源。

LT8604C是一款紧凑型高效率、高频率同步单芯片降压型开关稳压器，具有软启动电容、补偿网络、BST和INTVCC电容，全部置于2mm x 2mm封装中。

开关频率可通过振荡器电阻在200kHz至2.2MHz的宽范围内进行设置，或通过SYNC/MODE引脚与外部时钟同步。峰值电流模式控制的接通时间短至35ns，即使在高频下也能实现高降压转换。

工作模式可通过SYNC/MODE引脚配置为强制连续模式、Burst Mode®工作模式或展频模式。在突发工作模式中，LT8604C顶部开关的限流值约为215mA。开关频率将远低于RT编程频率，相应的在较宽的负载范围内，具有更高的效率。

Burst Mode模式下具有低静态电流和高效率，非常适合在轻负载条件下需要高效率的应用，例如汽车电源管理、工业传感器、流量计、物联网和电池供电的便携式仪器。

演示板2867A已安装EMI滤波器。在SSFM模式下运行的电路板的EMI性能如演示手册中的图2所示，红线是CISPR25 5类平均限值。该电路以较大的余量通过了平均限值。

LT8604/LT8604C数据手册提供完整的器件、操作说明和应用信息。数据手册必须与2867A演示手册配合阅读。请联系ADI应用工程师，以获取技术支持。

资料

pdf icon

ZIP

DC2867A - Design Files Download

1.78 M

pdf icon

PDF

DC2867A - Schematic Download

115.66 K

pdf icon

PDF

DC2867A - Demo Manual (Rev.0) Download

443.74 K

更多 Arrow image
reference details image

EVAL-LT8604

LT8604 | 高效 42V、120mA 同步降压型稳压器

zoom

EVAL-LT8604

LT8604 | 高效 42V、120mA 同步降压型稳压器

download icon

下载

 print icon

打印

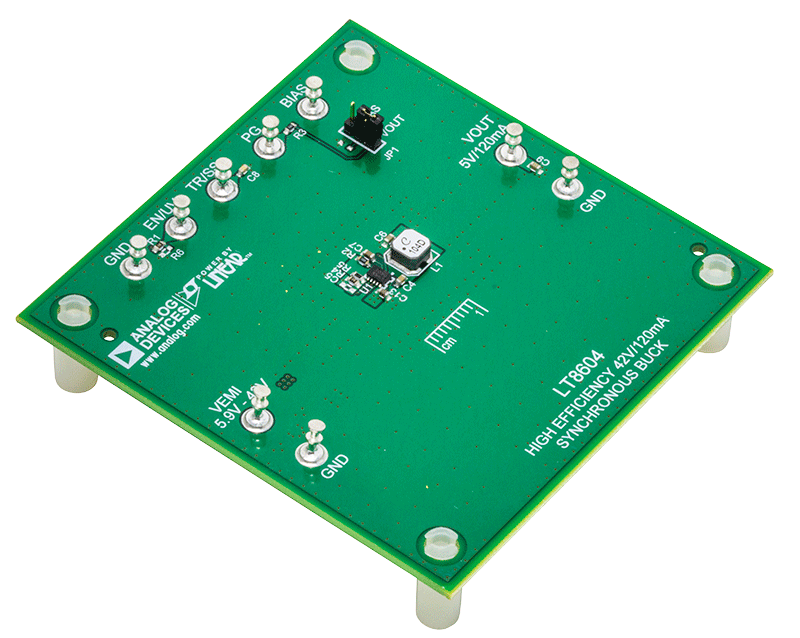

EVAL-LT8604
LT8604 | 高效 42V、120mA 同步降压型稳压器
立即购买 更多内容

产品详情

演示电路EVAL-LT8604-AZ内置LT8604，这是一款高效率42V、120mA同步降压型稳压器，采用10引脚、3mm× 2mm侧可湿DFN封装。该演示板设计采用5.9V至42V输入，提供5V输出、120mA电流，开关频率为0.7MHz。宽输入范围支持各种输入源，如汽车电池和工业电源。

LT8604是一款紧凑型、高效率、高频率同步单芯片降压型开关稳压器。该稳压器具有超低2.5μA静态电流（输出完全可调节），非常适合要求在极小负载电流下实现高效率的应用，如汽车和电池供电的便携式仪器仪表。

峰值电流模式控制的最短接通时间短至35ns，即使在高频下也能实现高降压转换。可以通过振荡器电阻在200kHz至2.2MHz范围内，对LT8604的开关频率进行编程设置。评估板的默认频率为700kHz。

该演示板已安装EMI滤波器。该板的EMI性能参见演示手册中的图2。辐射EMI性能图中的红线表示CISPR25 5类峰值限值。图中显示，该电路以大裕量通过了30MHz至1GHz的峰值限制测试。

LT8604数据手册提供完整的器件、操作说明和应用信息。数据手册必须与演示手册配合阅读。有关优化散热性能的布局建议，参见数据手册的“应用信息”部分。请联系ADI应用工程师，以获取技术支持。

资料

pdf icon

ZIP

EVAL-LT8604-AZ - Design Files Download

2.1 M

pdf icon

PDF

EVAL-LT8604-AZ - Schematic Download

282.86 K

pdf icon

PDF

EVAL-LT8604-AZ - Demo Manual (Rev.0) Download

384.68 K

更多 Arrow image
reference details image

SCP-LT8604C-IEVALZ

LT8604 信号链评估板| 高效 42V/100mA 同步转换降压

zoom

SCP-LT8604C-IEVALZ

LT8604 信号链评估板| 高效 42V/100mA 同步转换降压

download icon

下载

 print icon

打印

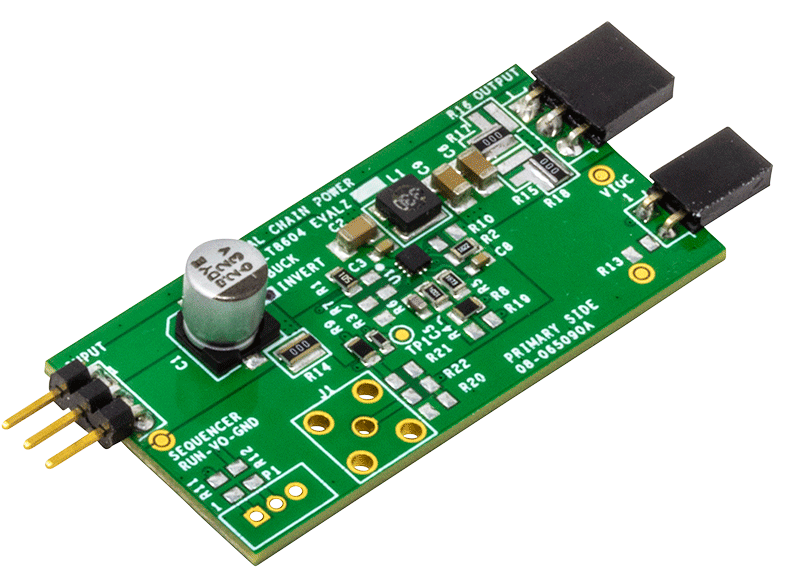

SCP-LT8604C-IEVALZ
LT8604 信号链评估板| 高效 42V/100mA 同步转换降压

特性和优点

  • LT8604C 配置为反相降压
  • VIN:3.2 V 至 42 V
  • VOUT：电阻器可编程为 －0.8 V 至 －34 V（－5 V 默认电压输出）
  • 最大输出电流为 120 mA
  • 默认开关频率：2.0 MHz
  • 可调开关频率：200 kHz 至 2.2 MHz
立即购买 更多内容

产品详情

演示电路 SCP-LT8604C-IEVALZ 是一款高效 42V、120mA 同步降压型稳压器，配置为用于正负直流电压转换的反相降压拓扑。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT8604C. 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT8604C 数据手册。

资料

pdf icon

ZIP

SCP-LT8604C-IEVALZ - Design Files Download

3.4 M

pdf icon

PDF

SCP-LT8604C-IEVALZ - Schematic Download

80.53 K

pdf icon

PDF

SCP-LT8604C-IEVALZ - Demo Manual Download

1.47 M

更多 Arrow image
reference details image

SCP-LT8604C-BEVALZ

LT8604 信号链评估板| 高效 42V/100mA 同步降压

zoom

SCP-LT8604C-BEVALZ

LT8604 信号链评估板| 高效 42V/100mA 同步降压

download icon

下载

 print icon

打印

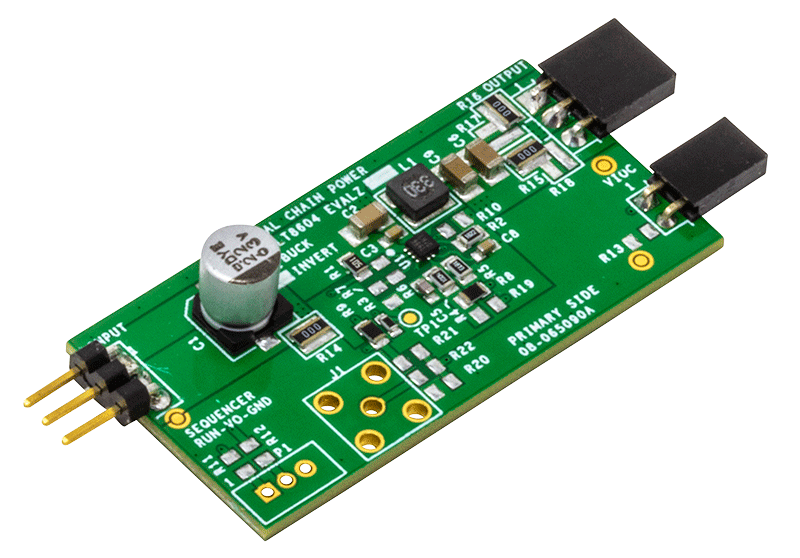

SCP-LT8604C-BEVALZ
LT8604 信号链评估板| 高效 42V/100mA 同步降压

特性和优点

  • LT8604C 采用降压型配置
  • VIN:3.2 V 至 42 V
  • VOUT：电阻器可编程为 0.8 V 至 34 V（5 V 默认电压输出）
  • 最大输出电流为 120 mA
  • 与 VIOC 控制线性稳压器的反馈兼容
  • 默认开关频率：2.0 MHz
  • 可调开关频率：200 kHz 至 2.2 MHz
立即购买 更多内容

产品详情

演示电路 SCP-LT8604C-BEVALZ 是高效率 42V、120mA 同步降压型稳压器。较宽的输入范围也允许通过使用 SCP-LT8604C-IEVALZ 版本，实现输出电压反转。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT8604C. 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT8604C 数据手册。

资料

pdf icon

PDF

SCP-LT8604C-BEVALZ - Demo Manual Download

1.36 M

pdf icon

ZIP

SCP-LT8604C-BEVALZ - Design Files Download

3.29 M

pdf icon

PDF

SCP-LT8604C-BEVALZ - Schematic Download

80.37 K

更多 Arrow image

评估套件4

evaluation kit item images

DC2867A

LT8604C |高效率42V、120mA同步降压型稳压器
evaluation kit item images

EVAL-LT8604

LT8604 | 高效 42V、120mA 同步降压型稳压器
evaluation kit item images

SCP-LT8604C-IEVALZ

LT8604 信号链评估板| 高效 42V/100mA 同步转换降压
evaluation kit item images

SCP-LT8604C-BEVALZ

LT8604 信号链评估板| 高效 42V/100mA 同步降压

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT8604 - Step-Down (Buck) Regulators Download
