概览

优势和特点

  • 低输入电压噪声：1.2 nV/√Hz
  • 低共模输出：0.9 V（单电源）
  • 极低谐波失真
    -104 dBc HD2 (10 MHz)
    -79 dBc HD2 (70 MHz)
    -73 dBc HD2 (100 MHz)
    -101 dBc HD3 (10 MHz)
    -82 dBc HD3 (70 MHz)
    -75 dBc HD3 (100 MHz)
  • 高速
    −3 dB带宽：1.35 GHz，
    G = 1
    压摆率：3400 V/μs（25%至75%）
    0.1 dB增益平坦度达380 MHz
    快速过驱恢复：1.5 ns
  • 失调电压：0.5 mV（典型值）
  • 欲了解更多特性，请参考数据手册
ADA4930-1-EP支持防务和航空航天应用（AQEC标准）
  • 下载ADA4930-1-EP 数据手册 (pdf)
  • 扩展温度范围：-55°C至+105°C
  • 受控制造基线
  • 封装/测试厂
  • 制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/13615 DSCC图纸号

产品详情

ADA4930-1/ADA4930-2 是超低噪声、低失真、高速差分放大器，非常适合驱动分辨率最高14位、DC至70 MHz的1.8 V高性能ADC。可调输出共模电平使ADA4930-1/ADA4930-2能够与ADC的输入相匹配。内部共模反馈环路可提供出色的输出平衡，抑制偶数阶谐波失真产物，并提供直流电平转换功能。

对于ADA4930-1/ADA4930-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。

ADA4930-1/ADA4930-2 采用ADI公司的专有硅-锗(SiGe)互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为1.2 nV/√Hz。

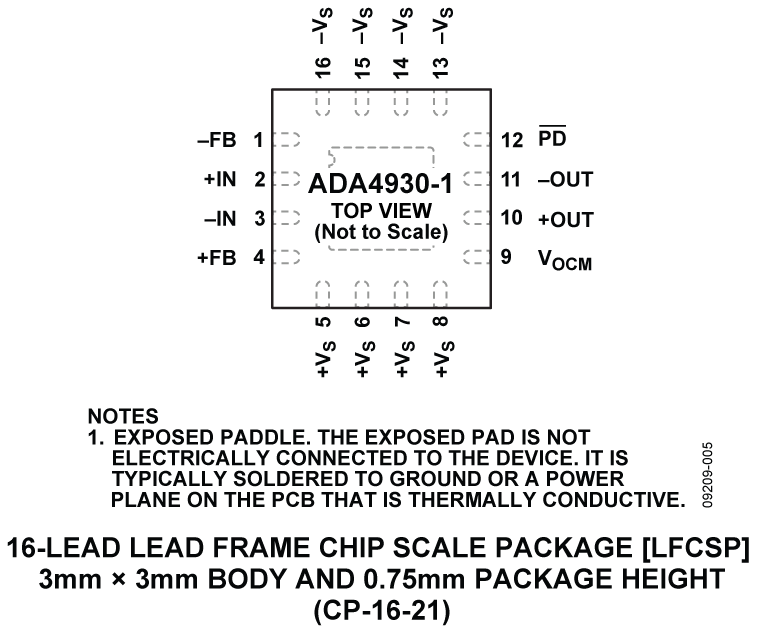

低直流失调和出色的动态性能使得ADA4930-1/ADA4930-2特别适合各种数据采集与信号处理应用。ADA4930-1采用3 mm × 3 mm 16引脚无铅LFCSP封装，ADA4930-2采用4 mm × 4 mm 24引脚无铅LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。两款器件的额定工作温度范围均为−40°C至+105°C，电源电压为3.3 V或5 V。

应用

  • ADC 驱动器
  • 单端转差分转换器
  • 中频和基带增益模块
  • 差分缓冲器
  • 线路驱动器

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
