AD4081

推荐用于新设计

20 位、20 MSPS、差分 SAR ADC

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高性能
    • 吞吐量：20MSPS，77.50ns 转换延迟
    • INL：±4ppm（典型值），±8ppm（最大值）
    • 动态范围：94.6dBFS
    • 信噪比/总谐波失真
      • 94dB（典型值）/−117.3dB（典型值）在 fIN = 1kHz
      • 93.7dB（典型值）/−103.7dB（典型值）在 fIN = 1MHz
    • 噪声谱密度：−164.6dBFS/Hz
    • 20 位分辨率，无失码
  • 低功耗
    • 20MSPS 时典型值为 68.6mW，输入为 −0.5dBFS 正弦波
  • 轻松驱动，全差分输入
    • 6V p-p 差分输入范围
    • 连续信号采集
    • 线性化，5μA/MSPS 输入电流
  • 集成低漂移参考缓冲区和去耦
  • 集成 VCM 代
  • 数字特征和数据接口
    • 转换结果 FIFO，16K 采样深度
    • 具有高达 210 次抽取的数字平均滤波器
  • SPI 配置
  • 可配置数据接口
    • 单通道、DDR、串行 LVDS、每通道 400Mbps
    • 双通道、DDR、串行 LVDS、每通道 200Mbps
    • 单/四通道 SPI 数据接口
  • 封装
    • 49 球，5mm × 5mm CSP_BGA，0.65mm 间距
    • 集成电源去耦电容器
  • 工作温度范围：−40°C 至 +85°C

AD4081 是一款高速、低噪声、低失真、20 位、易于驱动、逐次逼近寄存器 (SAR) 模数转换器 (ADC)。在超过 1MHz 的信号频率下保持高性能（信噪比 (SINAD) > 90dBFS），使 AD4081 能够服务于各种精密、宽带宽数据采集应用。对于不需要 AD4081 最低延迟的应用，可以通过应用过采样以及集成数字滤波和抽取来简化输入抗混叠滤波器设计，以降低噪声并降低输出数据速率。

AD4081 Easy Drive 功能可降低信号链复杂性和功耗，同时实现更高的通道密度和配套组件选择的灵活性。产品输入结构的设计旨在最大限度地减少任何与输入相关的信号电流；因此，减少任何转换器引起的稳定伪影。连续采集架构允许在整个转换周期内进行稳定，与其他高速数据转换器相比，简化了 ADC 驱动器稳定和带宽要求。

AD4081 包含几个简化数据转换器集成的元素：低漂移参考缓冲区、低压差（LDO）稳压器以生成 ADC 内核和数字接口电源轨，以及 16K 结果数据先进先出（FIFO），可以大大减轻数字主机的负载。此外，封装中集成了关键电源和参考去耦电容器，以确保最佳性能，简化印刷电路板（PCB）布局，并减少整体解决方案尺寸。

应用

  • 数字成像
  • 细胞分析
  • 光谱学
  • 自动测试设备
  • 高速数据采集
  • 数字控制回路，硬件在环
  • 电源质量分析
  • 源测量单元
  • 电子和 X 射线显微镜
  • 雷达液位测量
  • 无损检测
AD4081
20 位、20 MSPS、差分 SAR ADC

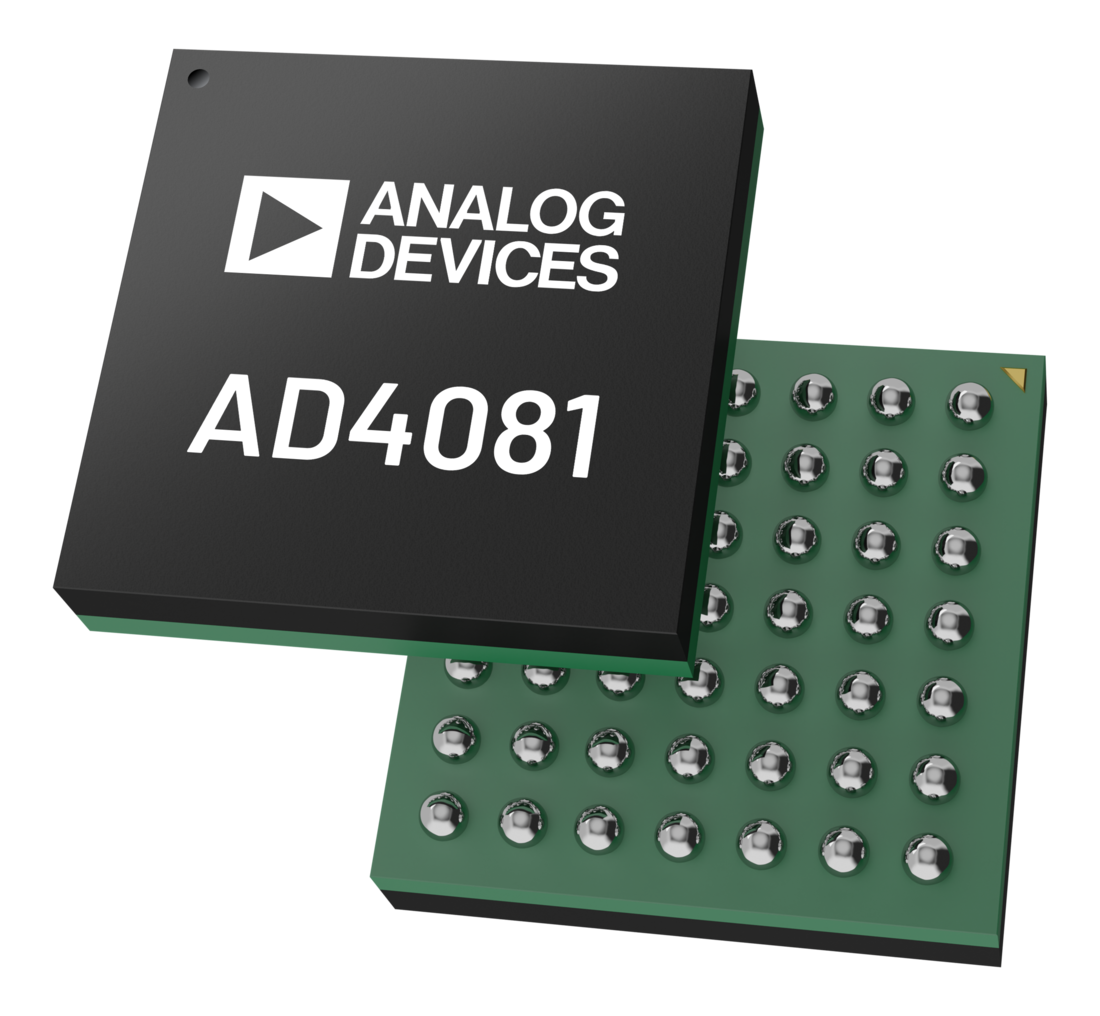

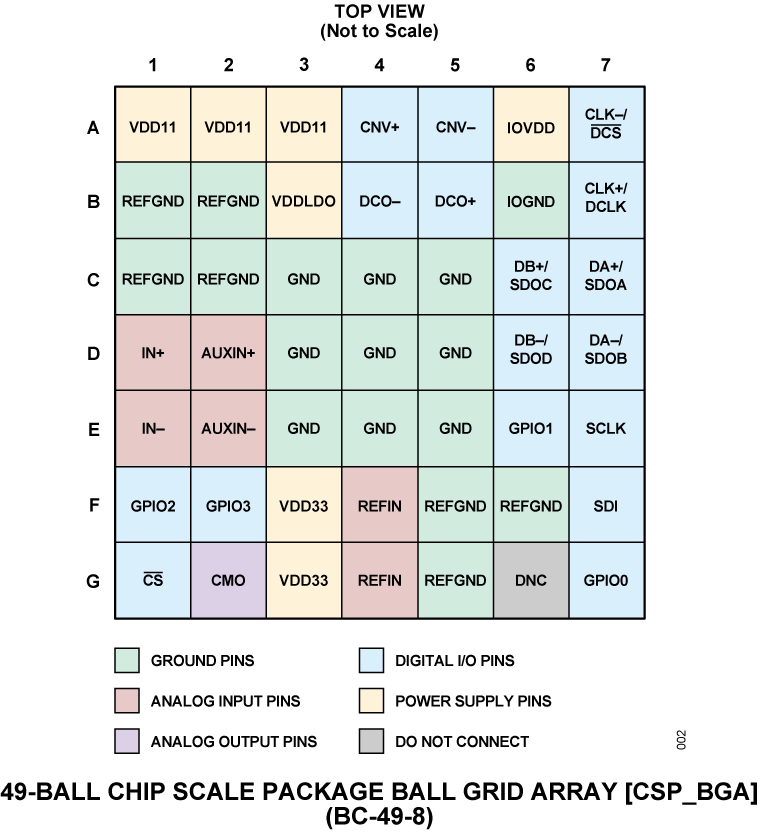

AD4081 Functional Block Diagram AD4081 Pin Configuration AD4081 Chip Illustration
