概览

优势和特点

  • 提供广泛、灵活的工作范围
    • 输入电源电压范围:1.7V至5.5V
    • 输出电压范围:0.8V至5.0V
    • 输出电流:500mA(最大值)
    • 5.0V输入电压、500mA负载下,压差仅为24.3mV
    • 低功耗模式下,空载电源电流为19.2µA
    • 正常工作模式下,电源电流为332µA
    • 关断电流:<1µA
  • 更低噪声,更高精度
    • 10Hz至100kHz范围,输出噪声11µVRMS
    • 在10kHz、250mA负载电流和300mV输入与输出压差条件下,PSRR为70dB
    • 在整个负载、电源电压和温度范围内,直流精度保持在±1%以内
  • 易于使用且具有可靠保护
    • 2µF(最小有效值)输出电容即可稳定工作
    • 可编程软启动
    • 过流和过温保护
    • 反向电流保护
    • 电源就绪指示
  • 尺寸更小,可靠性更高
    • 1.42mm x 0.83mm、3 x 2、6焊球、0.4mm间距WLP封装
    • 2mm x 2mm、8引脚TDFN封装
    • -40°C 至 +125°C 工作温度范围

产品详情

MAX38911/MAX38912是低噪声、高PSRR PMOS线性稳压器,可提供高达500mA的负载电流,在10Hz至100kHz范围内输出噪声仅为11µVRMS

内部电路为这些稳压器提供充分保护,提供可编程浪涌电流限制、输出过流限制、反向电流限制以及热过载保护。

MAX38911提供WLP和TDFN两种封装。出厂时,输出电压默认设置为1.8V。用户可定制固定输出电压器件,电压范围为0.8V至5.0V,步进为50mV,详见“订购信息”。

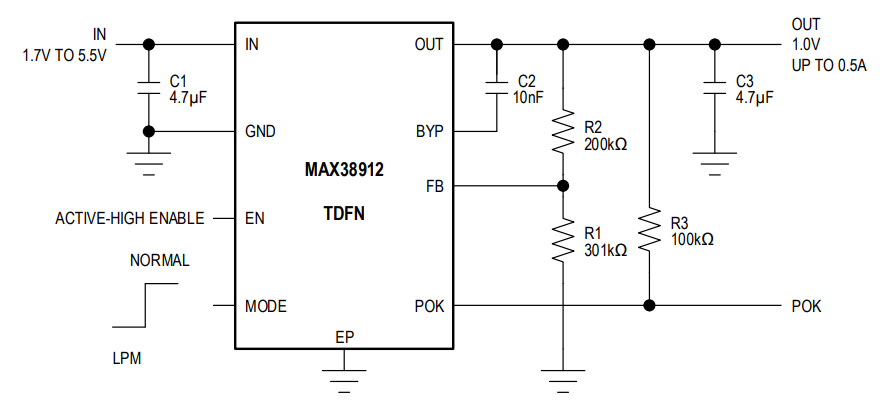

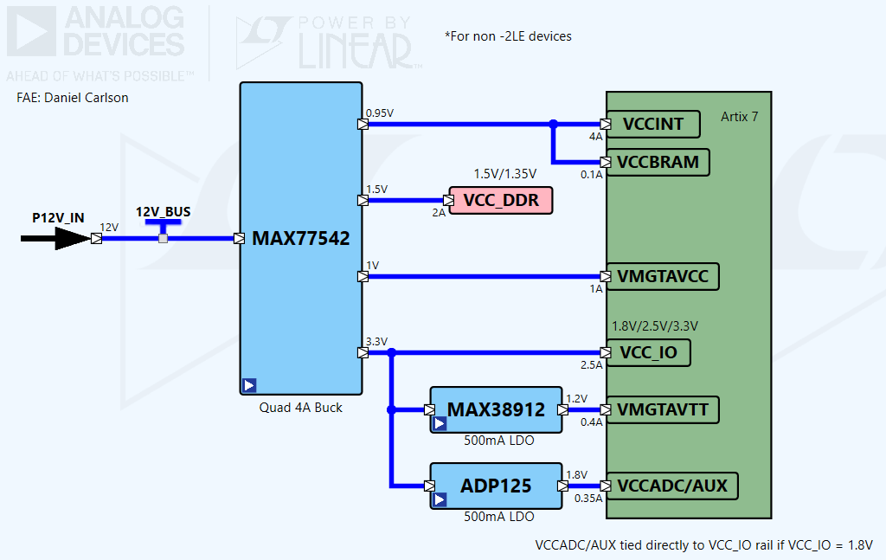

MAX38912可通过两个外部反馈电阻灵活调节输出电压,输出范围为0.8V至5.0V。

MAX38911ANT采用1.42mm x 0.83mm、3 x 2、6焊球、0.4mm间距WLP封装;而MAX38911ATA和MAX38912ATA采用8引脚、2mm x 2mm TDFN封装。

应用

  • Digital Camera and Audio Devices
  • High-Performance Sensors for Portable Applications
  • Imaging and High-Frequency Sensors
  • IoT Sensors
  • Mobile Phones
  • Portable and Battery-Powered Equipment

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

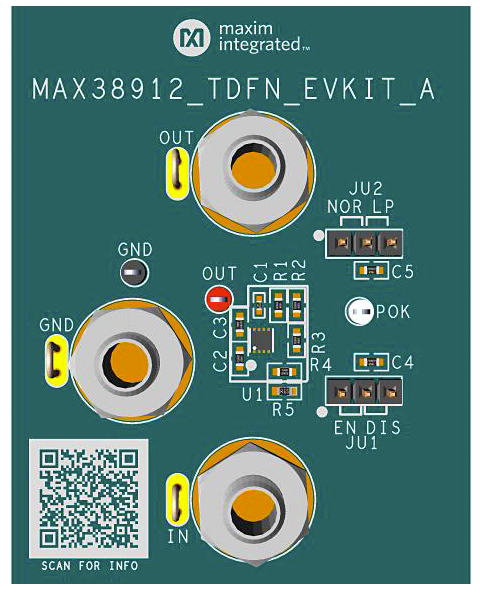

评估套件 (2)
