概览

优势和特点

  • 输出频率范围:800 MHz 至 12.8 GHz
  • 抖动 = 18 fsRMS(集成带宽:100 Hz 至 100 MHz)
  • 抖动 = 27 fsRMS(ADC SNR 方法)
  • 宽带本底噪声:12 GHz 时为 −160 dBc/Hz
  • PLL 规格
    • −239 dBc/Hz:归一化带内相位本底噪声
    • −147 dBc/Hz:归一化带内 1/f 噪声
    • 鉴相器频率达 500 MHz
    • 基准输入频率达 1000 MHz
    • 典型杂散 fPFD:fOUT = 12 GHz 时为 −95 dBc
  • 基准输入到输出延迟规格
    • 套件间标准偏差:3 ps
    • 温度系数:0.03 ps/°C
    • 调整步长:< ±0.1 ps
  • 多芯片输出相位对齐
  • 3.3 V 和 5 V 电源

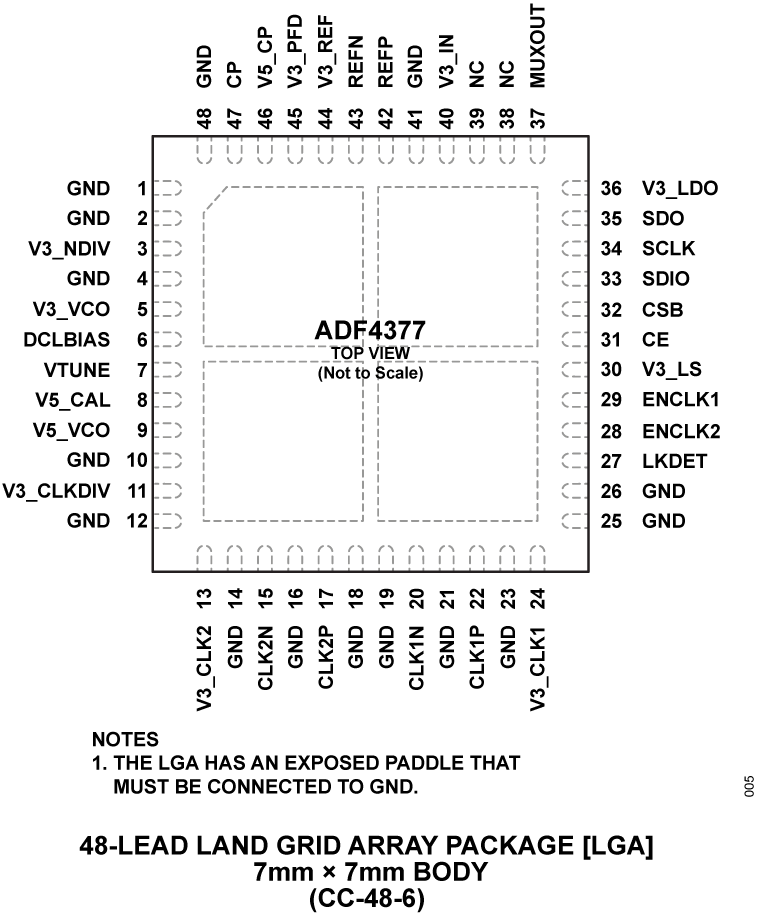

  • 7 mm × 7 mm 48 引脚 LGA

产品详情

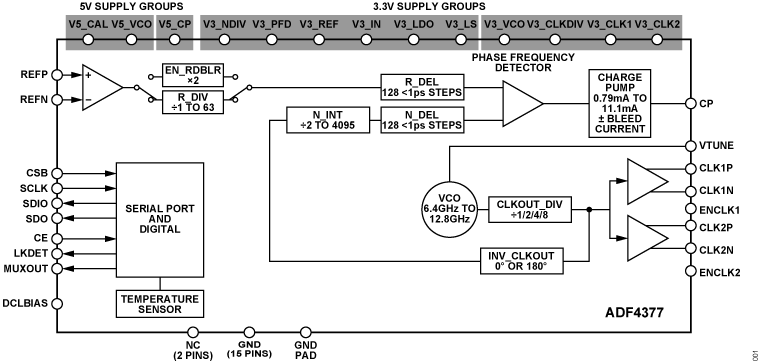

具有集成式压控振荡器 (VCO) 的整数 N 锁相环 (PLL),非常适合数据转换器和混合信号前端 (MxFE) 时钟应用。高性能 PLL 具有 −239 dBc/Hz、超低 1/f 噪声和高相位频率检测器 (PFD) 频率的优点,可实现超低带内噪声和集成的抖动。ADF4377 的基本 VCO 和输出分频器可产生 800 MHz 至 12.8 GHz 的频率。ADF4377 集成了所有必需的电源旁路电容器,可节省紧凑板上的板空间。

对于多个数据转换器和 MxFE 时钟应用,通过对输出同步特性实现自动基准,对过程、电压和温度特性的输出延迟实现匹配的基准,并对输出延迟调整功能特性实现低于 ±0.1 ps 的无抖动基准,ADF4377 简化了其他时钟解决方案所需的时钟对齐和校准程序。

这些特性支持可预测和精确的多芯片时钟和系统基准 (SYSREF) 对齐。通过将 ADF4377 与分配基准和 SYSREF 信号对的集成电路 (IC) 配对,支持 JESD204B 和 JESD204C 子类 1 解决方案。

应用

  • 高性能数据转换器和 MxFE 时钟
  • 无线基础设施 (MC-GSM, 5G)
  • 测试和测量
  • 产品生命周期 icon-recommended 推荐新设计使用

    本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

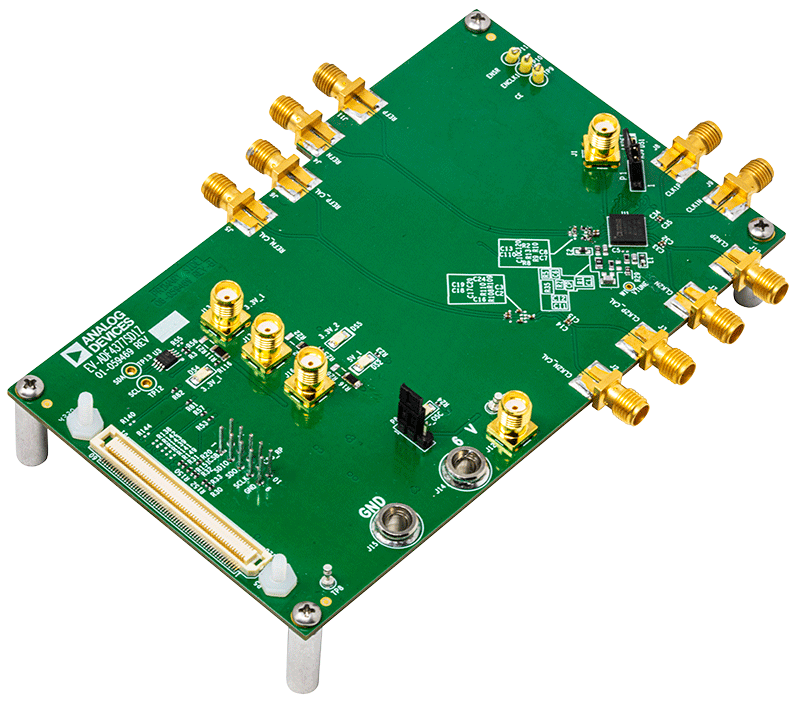

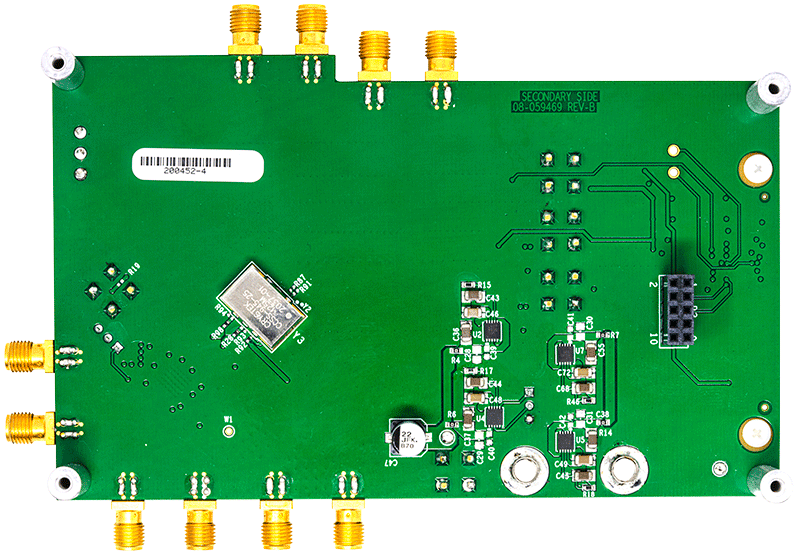

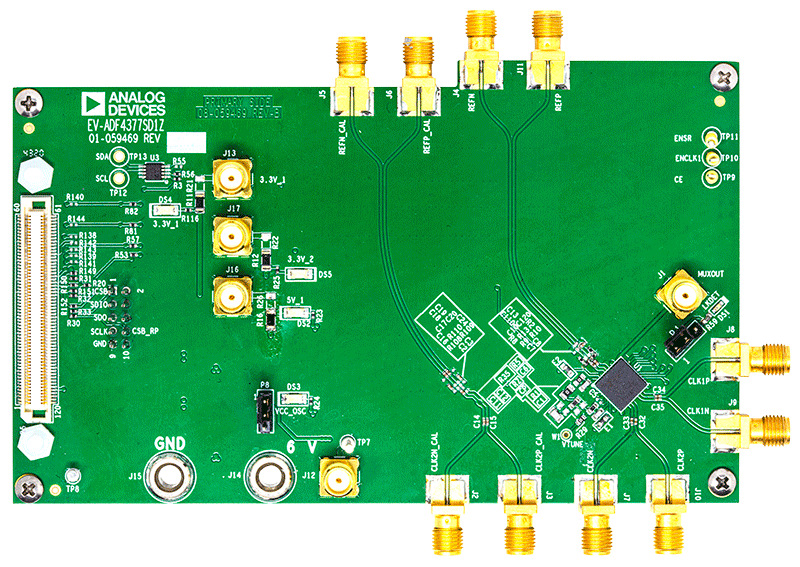

    评估套件 (1)

    工具及仿真模型

    IBIS模型

    设计工具

    ADIsimPLL™

    ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。
