AD5683R

D/Aコンバータ、16ビット、±2(16ビット)LSBのINL性能、2ppm/℃のリファレンス内蔵、超小型、SPIインターフェース、nanoDAC+

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 11
1Ku当たりの価格 最低価格:$3.22
特長
  • 超小型パッケージ:2mm×2mmの8ピンLFCSPパッケージ
  • 高い相対精度(INL):±2LSB(max)@16ビット
  • AD5683R/AD5682R/AD5681R
    • 低ドリフトの2.5Vリファレンス:2ppm/℃(typ)
    • 選択可能な出力スパン:2.5Vまたは5V
  • 総合未調整誤差(TUE):0.06%フルスケール(max)
    • オフセット誤差:±1.5mV(max)
    • ゲイン誤差:±0.05%フルスケール(max)
  • 低グリッジ:0.1nV-sec
  • 高い駆動能力:20mA
  • 低消費電力:1.2mW@3.3V
  • 独立したロジック用電源:1.62Vロジック互換
  • 広い動作温度範囲:-40℃~+105℃
  • ESD保護:強固な4kV HBM
製品概要
show more Icon

AD5683R/AD5682R/AD5681R/AD5683は、nanoDAC+®ファミリーの一製品で、低消費電力、シングル・チャンネルの16/14/12ビット、バッファ回路内蔵の電圧出力D/Aコンバータ(DAC)です。AD5683を除くデバイスは、デフォルトでイネーブルになる2.5V(2ppm/℃ドリフト)の内部リファレンスを内蔵しています。出力スパンは、0V~VREFまたは0V~2×VREFに設定することができます。全てのデバイスは、単電源2.7V~5.5Vで動作し、設計によって単調増加性が保証されています。これらの製品は、2.00mm×2.00mm、8ピンLFCSPパッケージまたは10ピンMSOPパッケージを採用しています。

内部のパワーオン・リセット回路によって、パワーアップ時にDACレジスタにはゼロ・スケールが書かれ、一方内部出力バッファはノーマル・モードに設定されます。また、AD5683R/AD5682R/AD5681R/AD5683は、パワーダウン機能も備えており、パワーダウン時には消費電流を、5V動作時に2μA(max)に低減し、パワーダウン・モード時の出力負荷をソフトで選択する機能を提供します。

AD5683R/AD5682R/AD5681R/AD5683は、最大50MHzのクロック・レートで動作する多機能3線式シリアル・インターフェースを介して制御されます。また、幾つかのデバイスは、非同期のRESETピンとVLOGICピンも備えており、1.8V互換となっています。

製品のハイライト

  1. 高い相対精度(INL):
    AD5683R/AD5683(16ビット):±2LSB(max)
  2. 低ドリフトの2.5V内蔵リファレンス:
    低い温度係数:2ppm/℃(typ)
    5ppm/℃(max)の温度係数
  3. 2種のパッケージ・オプション:
    2.00mm×2.00mmの8ピンLFCSPパッケージ
    10ピンMSOP
アプリケーション
  • プロセス制御
  • データ・アクイジション・システム
  • ゲインとオフセットのデジタル調整
  • プログラマブルな電圧源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 11
1Ku当たりの価格 最低価格:$3.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5683RACPZ-1RL7
  • HTML
  • HTML
AD5683RACPZ-2RL7
  • HTML
  • HTML
AD5683RACPZ-RL7
  • HTML
  • HTML
AD5683RARMZ
  • HTML
  • HTML
AD5683RARMZ-RL7
  • HTML
  • HTML
AD5683RBCPZ-1RL7
  • HTML
  • HTML
AD5683RBCPZ-RL7
  • HTML
  • HTML
AD5683RBRMZ
  • HTML
  • HTML
AD5683RBRMZ-3
  • HTML
  • HTML
AD5683RBRMZ-3-RL7
  • HTML
  • HTML
AD5683RBRMZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD5683RACPZ-1RL7

製造中

AD5683RACPZ-2RL7

製造中

AD5683RACPZ-RL7

製造中

AD5683RBCPZ-1RL7

製造中

AD5683RBCPZ-RL7

製造中

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

AD5683RACPZ-1RL7

製造中

AD5683RACPZ-2RL7

製造中

AD5683RACPZ-RL7

製造中

AD5683RBCPZ-1RL7

製造中

AD5683RBCPZ-RL7

製造中

8 6, 2014

- 13_0244

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

1 26, 2016

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

AD5683RARMZ

製造中

AD5683RARMZ-RL7

製造中

AD5683RBRMZ

製造中

AD5683RBRMZ-3

製造中

AD5683RBRMZ-3-RL7

製造中

AD5683RBRMZ-RL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD5683RACPZ-1RL7

製造中

AD5683RACPZ-2RL7

製造中

AD5683RACPZ-RL7

製造中

AD5683RBCPZ-1RL7

製造中

AD5683RBCPZ-RL7

製造中

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

AD5683RACPZ-1RL7

製造中

AD5683RACPZ-2RL7

製造中

AD5683RACPZ-RL7

製造中

AD5683RBCPZ-1RL7

製造中

AD5683RBCPZ-RL7

製造中

8 6, 2014

- 13_0244

arrow down

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

1 26, 2016

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

AD5683RARMZ

製造中

AD5683RARMZ-RL7

製造中

AD5683RBRMZ

製造中

AD5683RBRMZ-3

製造中

AD5683RBRMZ-3-RL7

製造中

AD5683RBRMZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

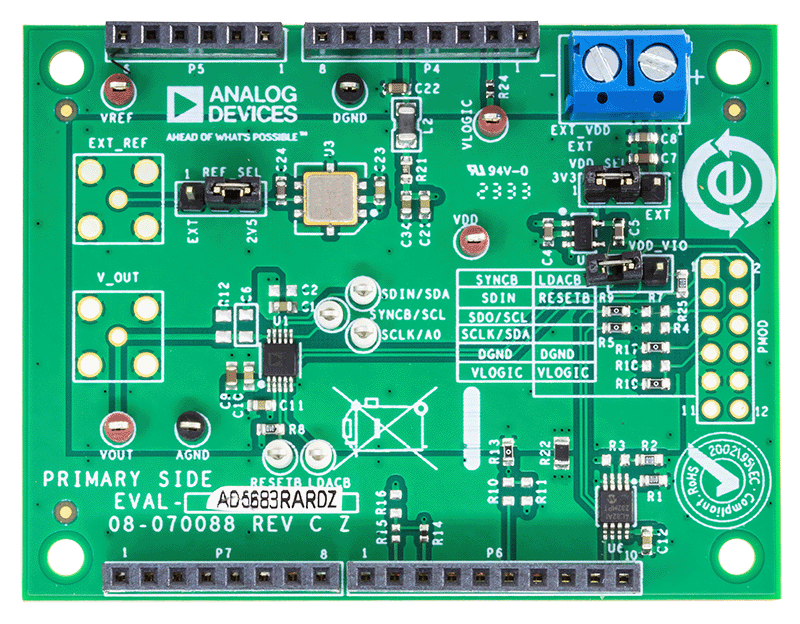

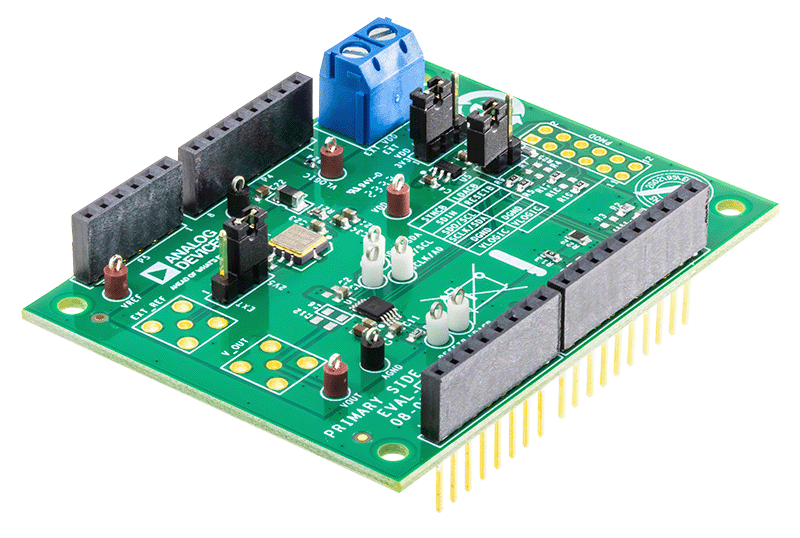

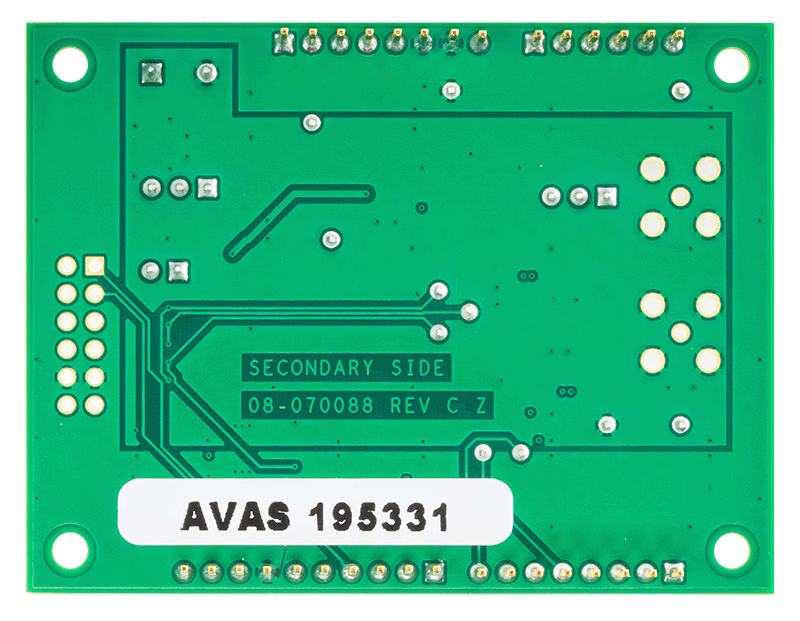

EVAL-AD5683RARDZ

Evaluation Board for AD5683R (SPI, MSOP)

zoom

EVAL-AD5683RARDZ

Evaluation Board for AD5683R (SPI, MSOP)

Evaluation Board for AD5683R (SPI, MSOP)

機能と利点

  • Full-featured evaluation boards for the AD5683R (SPI, MSOP)
  • On-board reference
  • Various link options
  • PC control in conjunction with the Analog Devices, Inc., EVALSDP-CK1Z (SDP-K1) controller board

製品の詳細

This user guide details the operation of the EVAL-AD5683RARDZ (serial peripheral interface (SPI)) evaluation board and the EVALAD5693RARDZ (I2C) evaluation board for the AD5683R (SPI) and the AD5693R (I2C), respectively, which are both single-channel, serial voltage output digital-to-analog converters (DACs).

The EVAL-AD5683RARDZ and the EVAL-AD5693RARDZ are designed to facilitate quick prototyping of the AD5683R and AD5693R circuits, thereby reducing design time. Both devices operate from a single 2.7 V to 5.5 V supply. Additionally, these devices also incorporate an internal 2.5 V on-board reference. A different reference voltage can be applied via the EXT_REF SMB connector, if required. While sharing common features, the two DACs differ in their digital interface protocols. The AD5683R employs SPI, while the AD5693R employs I2C.

The EVAL-AD5683RARDZ and the EVAL-AD5693RARDZ interface with the USB port of a PC via the System Demonstration Platform (SDP) controller board (EVAL-SDP-CK1Z (SDP-K1)). The Analysis | Control | Evaluation (ACE) software is available for download from both the EVAL-AD5683RARDZ product page and the EVALAD5693RARDZ product page. This software can be used with either evaluation board to allow the user to program the AD5683R and AD5693R, respectively. A PMOD connection is also available to allow the connection of a microcontroller to either evaluation board. Note that when a microcontroller is used through the PMOD connection, the EVAL-SDP-CK1Z (SDP-K1) must be disconnected, and the user cannot use the ACE software.

The EVAL-AD5683RARDZ and the EVAL-AD5693RARDZ both require the EVAL-SDP-CK1Z (SDP-K1) controller board, which is available for purchase from Analog Devices.

For full details on the AD5683R and the AD5693R, see the AD5683R and AD5693R data sheets, which must be consulted in conjunction with this user guide when using either of the EVALAD5683RARDZ or the EVAL-AD5693RARDZ evaluation boards.

reference details image

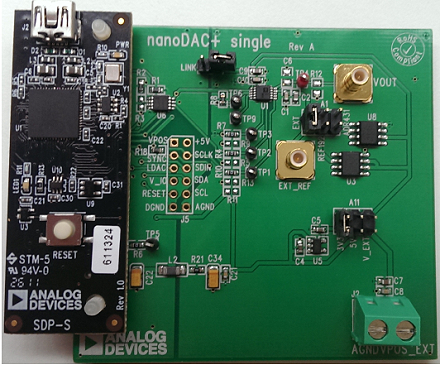

EVAL-AD5683R

AD5683R Evaluation Board

zoom

EVAL-AD5683R

AD5683R Evaluation Board

AD5683R Evaluation Board

製品の詳細

The Analog Devices, Inc., AD5683R evaluation board (EVAL-AD5683RSDZ) is designed to help customers quickly prototype new AD5683R circuits and reduce design time. The AD5683R operates from a single 2.7 V to 5.5 V supply. The part incorporates an internal 2.5 V on-board reference to give an output voltage span of 2.5 V or 5 V.

The evaluation board interfaces to the USB port via the SDP board. Software is available with the evaluation board, which allows the user to easily program the AD5683R.


This evaluation board requires the EVAL-SDP-CB1Z board. This is available on the Analog Devices website.


Full data on the AD5683R may be found in the AD5683R data sheet available from Analog Devices and should be consulted in conjunction with this user guide when using the evaluation board.

ツールおよびシミュレーション

ツールおよびシミュレーション 3

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 3

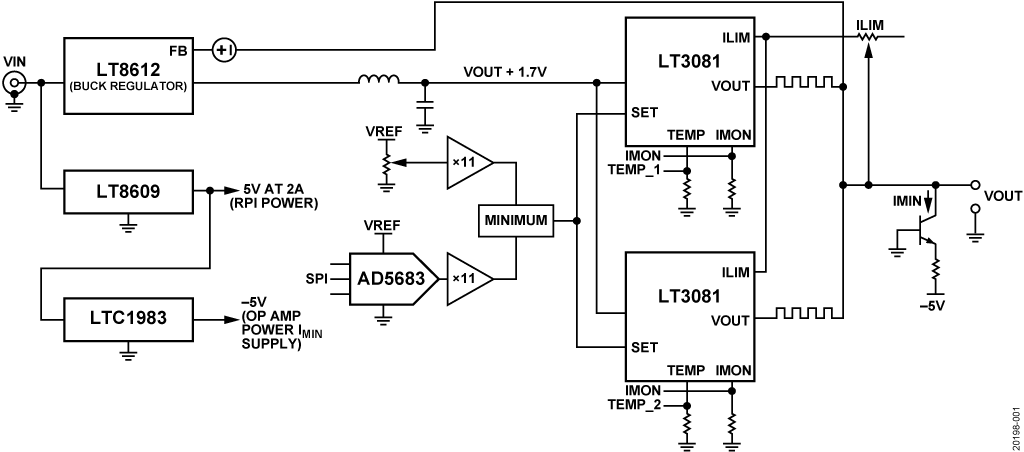

CN0508 Block Diagram

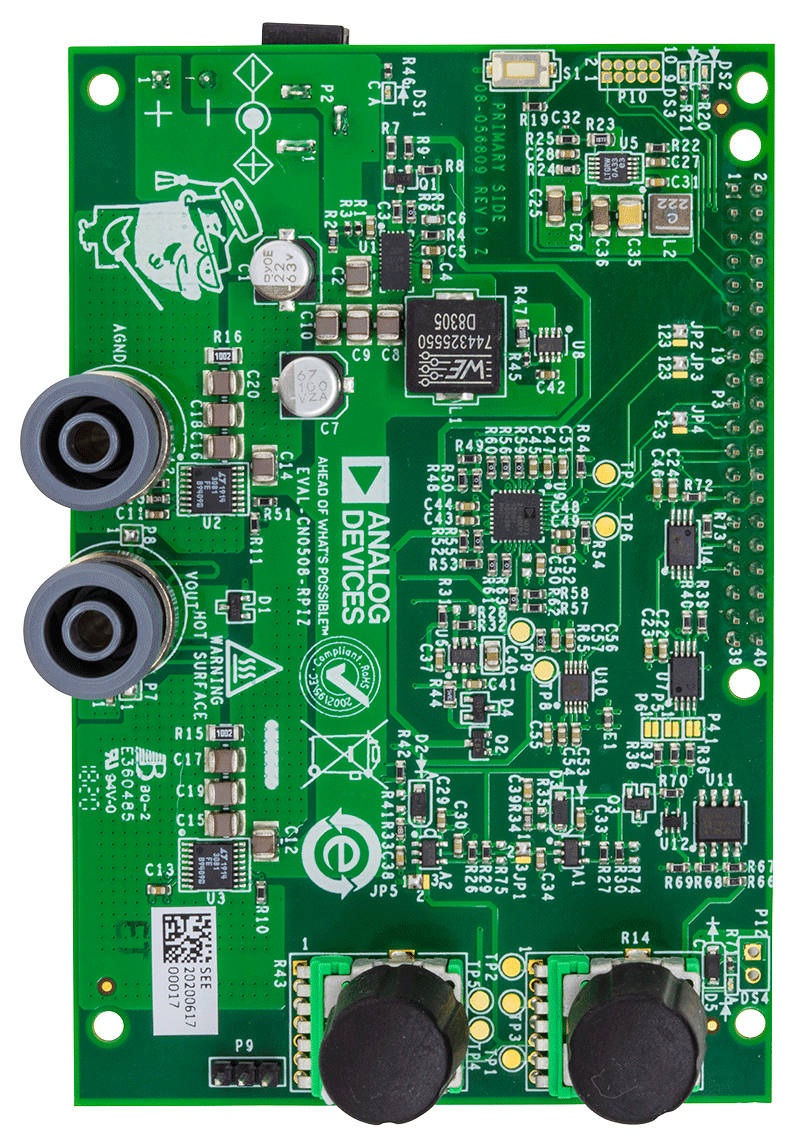

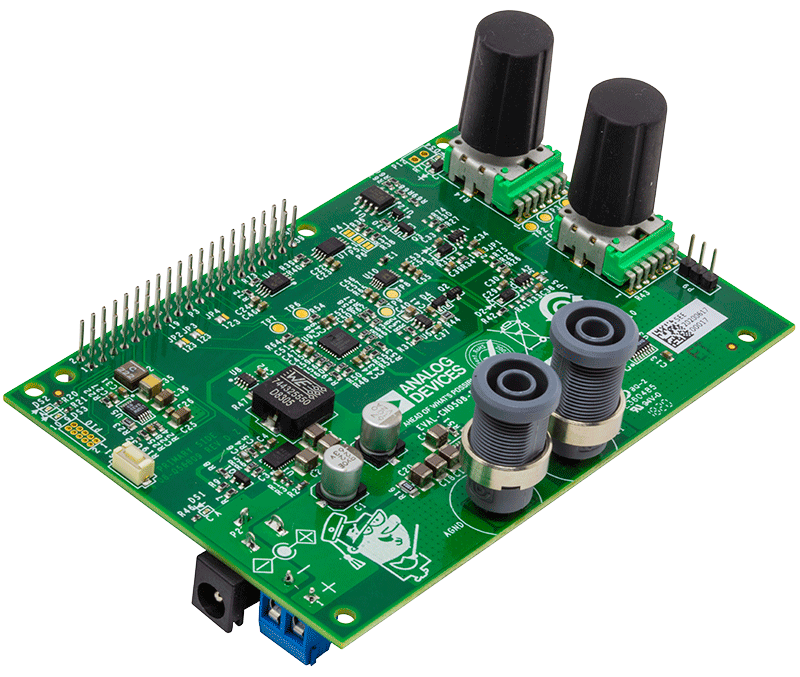

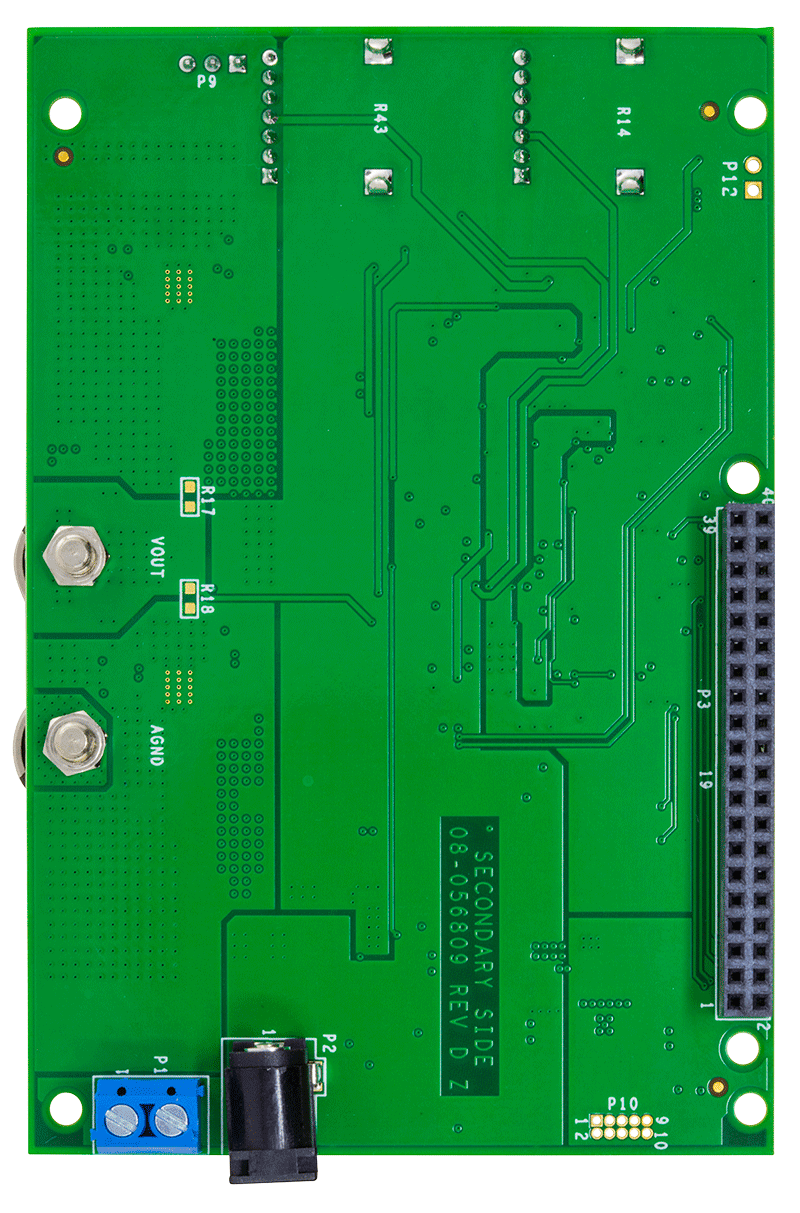

75 ワット単一出力ベンチトップ電源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

cn0508

75 ワット単一出力ベンチトップ電源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

cn0508

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
75 ワット単一出力ベンチトップ電源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 75ワット電源
  • 定電流(>3A)モードと定電圧(>25V)モード
  • 真の0Vと0Aの動作
  • 手動またはソフトウェアで制御可能
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

4.72 M

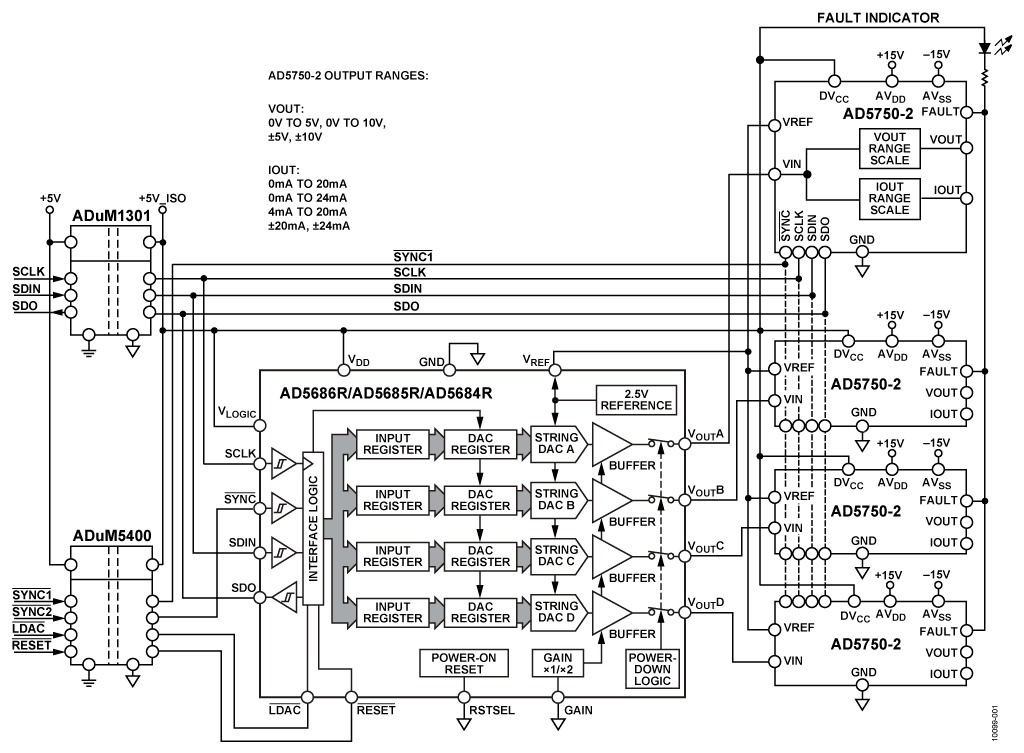

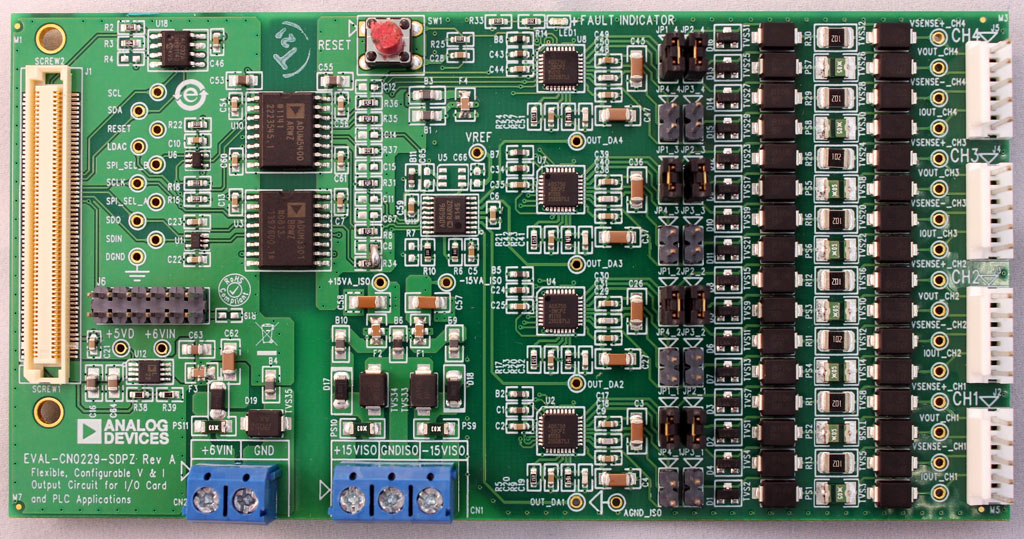

I/O カードや PLC アプリケーション向け、柔軟な構成設定が可能な4 チャンネル、電圧および電流出力回路※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0229

I/O カードや PLC アプリケーション向け、柔軟な構成設定が可能な4 チャンネル、電圧および電流出力回路※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0229

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
I/O カードや PLC アプリケーション向け、柔軟な構成設定が可能な4 チャンネル、電圧および電流出力回路※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 4チャンネルの電流出力と電圧出力
  • PLC向けの16ビット分解能
  • アプリケーションからデジタル的に絶縁
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

2158 kB

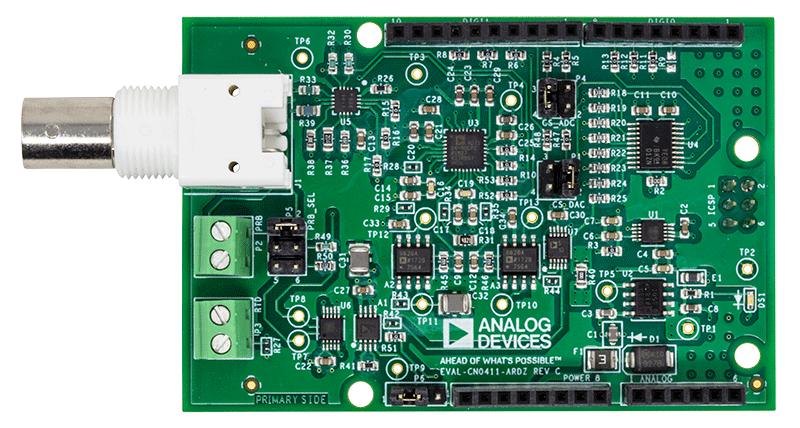

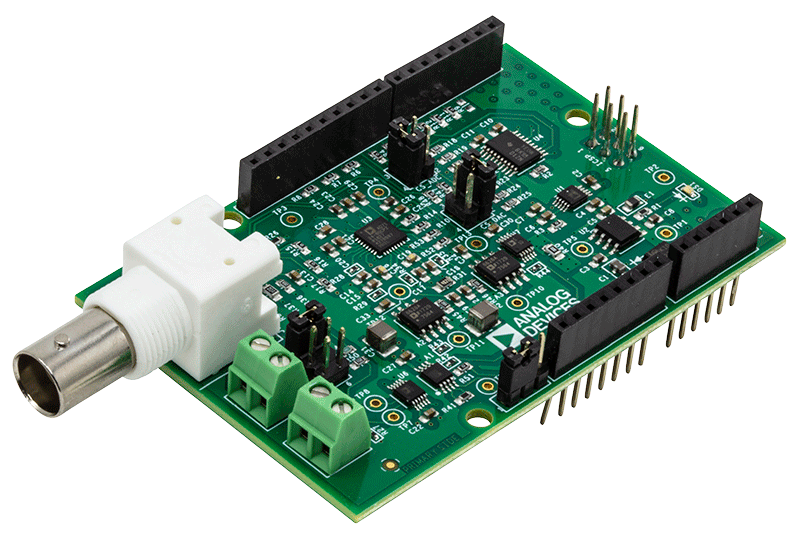

EVAL-CN0411-ARDZ Evaluation Board

水質モニタリングのためのTDS 測定システム ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。 ※英文・和文データシート(Rev.0)に対する正誤表があります

zoomopens a dialog

CN0411

水質モニタリングのためのTDS 測定システム ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。 ※英文・和文データシート(Rev.0)に対する正誤表があります

CN0411

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
水質モニタリングのためのTDS 測定システム ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。 ※英文・和文データシート(Rev.0)に対する正誤表があります

機能と利点

  • 導電率を使用したTDS測定
  • 1uS~1Sの測定範囲
  • 標準的なBNCプローブ接続を使用
  • Arduino(アルドゥイーノ)フォーム・ファクタ互換
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

2.7 M
