LT8609
LT8609A
LT8609B

新規設計に推奨

42V、3A同期降圧レギュレータ（2.5µA静止電流を使用）

データシート (Rev. J)
製品セレクション・テーブル
製品モデル
80
1Ku当たりの価格
最低価格：$2.90
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 広い入力電圧範囲：3.0V～42V
  • 超低静止電流バースト・モード®動作：
    • <2.5µA IQ、12VIN～3.3VOUTを制御
    • 出力リップル < 10mVP-P
  • 高効率の2MHz同期動作：
    • 1A、12VINから5VOUTで93%超の効率
  • 最大連続出力電流：3A
  • 高速最小スイッチ・オン時間：45ns
  • LT8609Aは固定3.3Vと5V出力で利用可能
  • 調整可能かつ位相同期可能：200kHz～2.2MHz
  • 低EMI向けスペクトラム拡散周波数変調
  • 小型インダクタを使用可能
  • 低ドロップアウト
  • ピーク電流モード動作
  • 高精度1Vイネーブル・ピン閾値
  • 内部補償
  • 出力ソフトスタートとトラッキング
  • 小型10ピンMSOPパッケージ、16ピンMSOPパッケージ、またはサイド・ウェッタブル・フランク採用の10ピン3mm × 3mm DFNパッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100認定済み
LT8609
LT8609A
LT8609B
42V、3A同期降圧レギュレータ（2.5µA静止電流を使用）

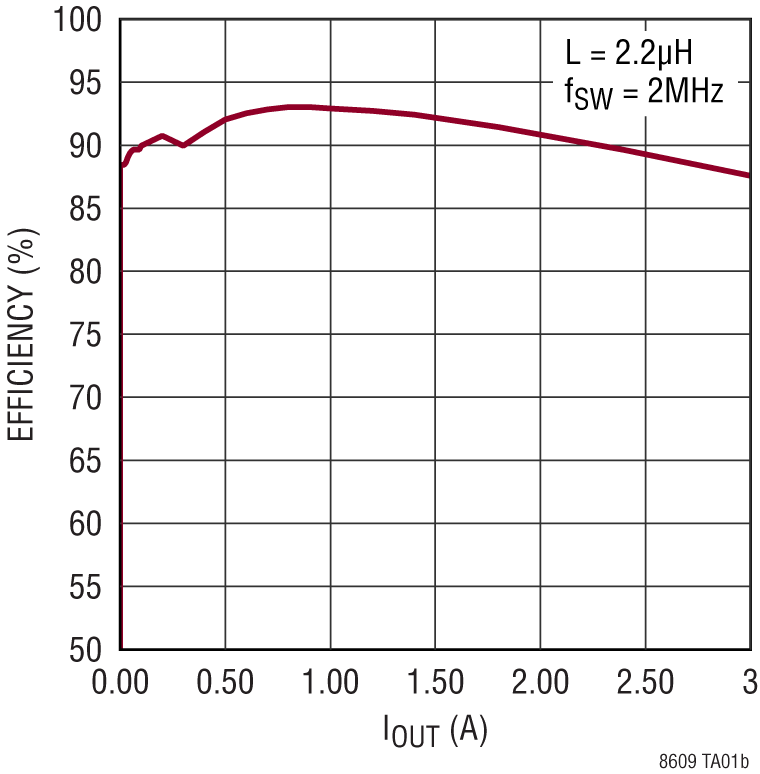

LT8609/LT8609A/LT8609B Application Circuit LT8609/LT8609A Pin Configuration LT8609B Pin Configuration LT8609A Pin Configuration LT8609/LT8609A Pin Configuration LT8609/LT8609A/LT8609B Pin Configuration LT8609/LT8609A/LT8609B Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

アプリケーション・ノート 1

デザイン・ノート 2

技術記事 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LTC4367
新規設計に推奨 100V過電圧、低電圧、および逆電源保護コントローラ
高電圧ホットスワップ・コントローラ 1
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8609
  • LT8609A
  • LT8609B
  • LT8609S

LTpowerCAD 2

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LT8609
  • LT8609A
  • LT8609S
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1

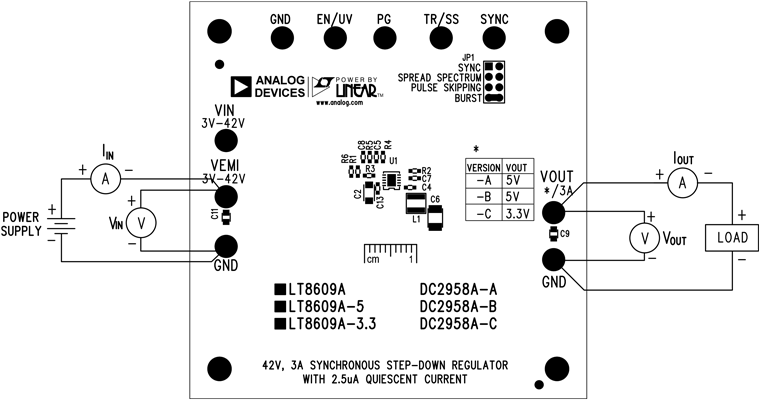

DC2958A

LT8609A／09A-5／09A-3.3デモ用ボード | 42V、3Aマイクロパワー同期降圧レギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路2958Aは、​​LT8609A／09A-5／09A-3.3を備えた、42V、3Aのマイクロパワー同期降圧レギュレータです。LT8609A可変出力向けのDC2958A-A、LT8609A-5向けの5Vの固定出力電圧のDC2958A-B、およびLT8609A-3.3向けの3.3Vの固定出力電圧のDC2958A-Cの3つのアセンブリ・バージョンがあります。

LT8609A／09A-5／09A-3.3はコンパクトな高効率、高速同期整流モノリシック降圧スイッチング・レギュレータで、わずか2.5μAの静止電流しか消費しません。上下面の電源スイッチ、補償部品、およびその他の必要な回路がIC内にあるため、外付け部品は最小限となり、設計がシンプルになります。

デフォルトでは、このデモ用ボードのSYNCピンは、低リップルBurst Mode動作用にグラウンドに接続されています。JP1を「パルス・スキップ」位置に動かすと、動作モードがパルス・スキップ動作に変わります。JP1を「スペクトラム拡散」位置にすると、VCCがSYNCピンに適用され、低EMIスペクトラム拡散動作になります。外部クロックと同期するには、JP1をSYNCに動かし、外部クロックをSYNCタレットに入力します。

このデモ用ボードは、5Vまたは3.3Vの出力、最大42Vの入力用に設計されています。入力範囲が広いため、​オートモーティブ用バッテリや工業用電源などの様々な入力源で使用できます。最小入力電圧を3Vまで下げて、ドロップアウト・モード動作にすることができます。このモードでは、出力電圧がレギュレーション・ポイントを下回り、入力電圧に従います。レギュレーションを下回る出力を維持するには、入力電圧が特定の値を上回っている必要があります。この値は、DC2958A-A（調整可能）およびDC2958A-B（5V）の場合は5.5Vで、DC2958A-C（3.3V）の場合は3.8Vです。定格最大負荷電流は3Aです。ただし、特定の入力電圧および熱条件ではディレーティングが必要です。図1は、回路の効率を示しています。図2は、異なる負荷状態におけるDC2841Aデモ用ボードでのIC上部の温度上昇を示しています。

このデモ用ボードにはEMIフィルタが備わっています。ボード（EMIフィルタ付き）の放射EMI性能を図3と図4に示します。図3および図4の赤色の線はCISPR25クラス5ピーク限界値です。EMIフィルタを使用するには、入力をVINではなくVEMIに接続する必要があります。インダクタL2は、デフォルトでボード上で短絡しており、EMIフィルタに追加することで、伝導放射を更に削減できます。

LT8609A／09A-5／09A-3.3データシートには、部品、動作、および用途に関する詳細が記載されています。このDC2958A用デモ・マニュアルと併せて参照してください。


eval board
schematic 2
schematic 3
schematic 4
schematic 5
SHARC Audio Module

オーディオ・アプリケーション用の拡張可能なハードウェア/ソフトウェア・プラットフォーム

今すぐ購入 詳細を表示

機能と利点

  • ADSP-SC589 フローティング・ポイント SHARC® プロセッサ
    • デュアル 500 MHz SHARC+® DSP コアおよび 500MHz ARM® Cortex®-A5 コア
  • 2 つの 2 Gbit DDR3 メモリ
  • 512 Mbit SPI フラッシュ・メモリ
  • 24-ビット、96 kHz ADAU1761 SigmaDSP® オーディオ・コーデック
  • AD2425W A2B® トランシーバー
    • 多チャンネル低遅延オーディオ・インターフェース
  • 1/8“ ステレオ・ジャック
  • アナログ・デバイセズ製とサードパーティ製の“フィン”（拡張ボード）をサポートする 2 つの 60 ピンコネクタ
  • 無料の CrossCore® Embedded Studio ライセンスと、デバッグ用の ICE-1000 エミュレータが付属
追加周辺機能:

  • UART (MIDI & 用)
  • S/PDIF
  • ギガビット・イーサネット
  • USB OTG & HS

製品詳細

SHARC ®オーディオ・モジュールは、プロジェクトのプロトタイピング、エフェクトプロセッサ、マルチチャンネルオーディオシステム、MIDIシンセサイザー、その他多くの DSP ベースのオーディオ・プロジェクトを含むオーディオ・アプリケーションの開発と展開を可能にする、拡張可能なハードウェア/ソフトウェア・プラットフォームです。

SHARC オーディオモジュールの中心となるのは、 アナログ・デバイセズの ADSP-SC589 SHARC プロセッサです。これは、デュアル SHARC + DSP コアと ARM  コアを組み込んだ オーディオ処理用の優れたエンジンです。SHARC に付随するのは、オーディオ・プロジェクト開発に理想的に適した、専門家によって選ばれた周辺機器のグループです。

SHARC オーディオ・モジュールは自己完結型製品として使用できますが、カスタム拡張向けに設計されています。アナログ・デバイセズでは拡張ボード（“フィン”と呼ばれます）を開発しています。このシリーズの最初の製品は、メインの SHARC オーディオ・モジュールに直接差し込むオーディオ・プロジェクト・フィンです。

さらに、一流の開発者やボード設計者が、SHARC オーディオ モジュール プラットフォームを拡張するためのさまざまなソフトウェアおよびハードウェア・プラットフォームを提供しています。ボードのすべての主要機能および GPIO に 2 つのマルチピン・コネクタを介してアクセスできるため、独自のエキスパンダを簡単に設計、および構築できます。これらのコネクタに関する技術文書は、SHARC オーディオ・モジュール・ハードウェア・リファレンス・マニュアルにあります。

このボードは CrossCore® Embedded Studio（CCES）開発ツールと組み合わせて使用するように設計されています。開発環境は、高度なアプリケーションのコード開発とデバッグを容易にします。

従来の C および C ++ 開発に加えて、SHARC オーディオ・モジュールは、リアルタイム・オーディオ信号処理および合成用に特に設計された、オープンソースの機能的プログラミング言語である Faust（Functional Audio Stream）をサポートしています。Faust は、信号処理アプリケーション用の C ++ や、他のターゲット言語を生成します。Faust ライブラリは、DSP アルゴリズムの作成に使用できる豊富なオーディオ DSP オブジェクトを提供します。Faust を使えば、SHARC オーディオ・モジュール・プラットフォームの計算能力を利用して、大規模なアルゴリズムを素早く作成することが可能です。

eval board
schematic 6
schematic 7
schematic 8

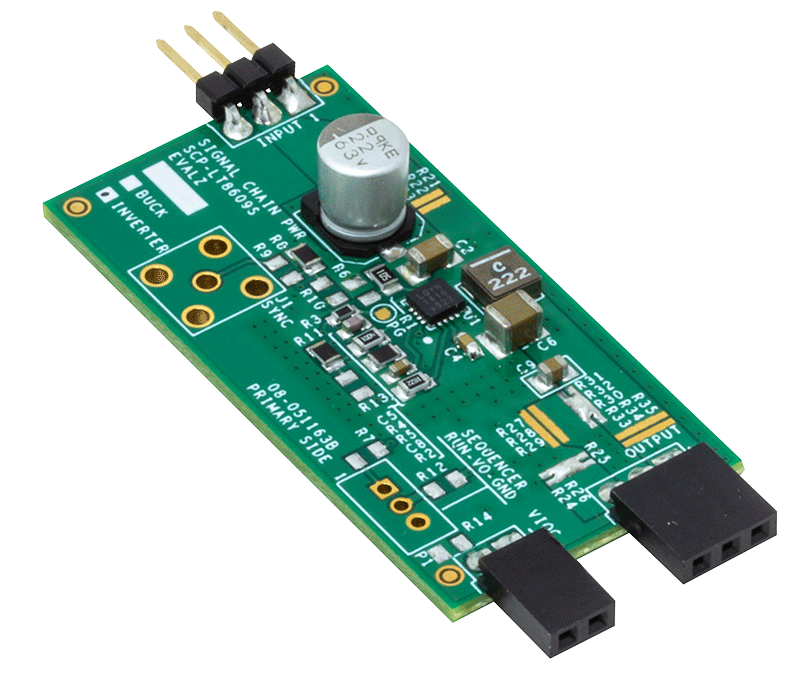

SCP-LT8609S-IEVALZ

LT8609S Signal Chain Evaluation Board | Inverting Buck Converter

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit SCP-LT8609S-IEVALZ is a 42V, 2A/3A peak micropower synchronous step-down regulator featuring the LT8609S. The demo board is designed for –5V output from a 5.5V to 42V input.

Like all boards in the Signal Chain Power series, this board is designed to be easily plugged into other SCP boards to form a complete signal chain power system, enabling fast evaluation of low power signal chains. To evaluate this board, some universal SCP hardware is required, namely:

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-5X1-EVALZ



To properly evaluate SCP series demo boards, you will need the SCP Configurator companion software. SCP Configurator can help you choose the right board and topology for your design.

Note that the Demo Manual does not cover details important to the operation and configuration regarding the LT8609S. Please refer to the LT8609S datasheet for a complete description of the part.

eval board
schematic 9
schematic 10
schematic 11

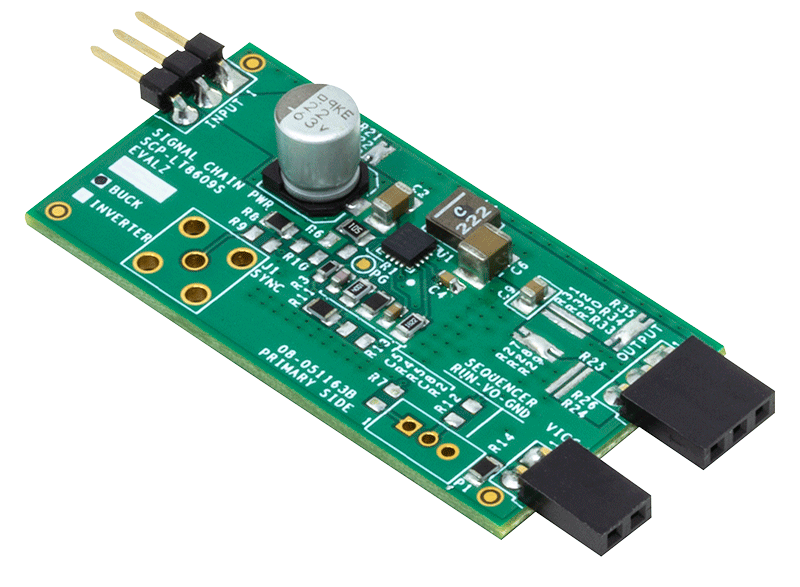

SCP-LT8609S-BEVALZ

LT8609Sシグナル・チェーン評価用ボード | 同期降圧コンバータ

今すぐ購入 詳細を表示

製品詳細

デモ回路SCP-LT8609S-BEVALZは、​​LT8609Sを備えた、42V、2A/3Aピーク・マイクロパワー同期降圧レギュレータです。このデモ・ボードは、5.5V～42Vの入力で5Vの出力を提供するように構成されています。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT8609Sの動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT8609Sのデータシートを参照してください。

eval board
schematic 12
schematic 13
schematic 14
schematic 15
schematic 16

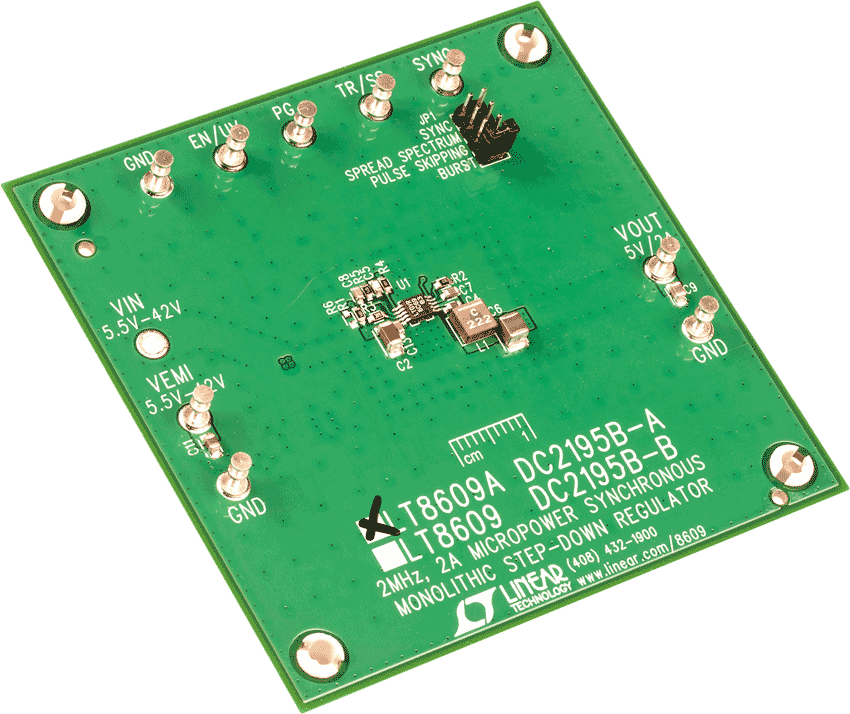

DC2195B

LT8609AEMSE デモ・ボード | µパワー同期降圧、低EMI、5.5V ≤ VIN ≤ 42V、2AでVOUT = 5V、FSW = 2MHz

今すぐ購入 詳細を表示

製品詳細

デモ回路2195Bは、​​LT8609またはLT8609Aを備えた、42V、2Aのマイクロパワー同期降圧レギュレータです。2つのアセンブリ・バージョンがあります。DC2195B-AはLT8609A用で、DC2195B-B（およびDC2195A）はLT8609用です。違いは、LT8609Aは改良されたEMIでエッジ速度が低下しますが、効率が若干低下する点です。
DC2958A
LT8609A／09A-5／09A-3.3デモ用ボード | 42V、3Aマイクロパワー同期降圧レギュレータ
Proper Measurement Equipment Setup
SHARC Audio Module
オーディオ・アプリケーション用の拡張可能なハードウェア/ソフトウェア・プラットフォーム
ADZS-SC589-MINIANGLE ADZS-SC589-MINITOP ADZS-SC589-MINIBOTTOM SHARC Audio Module (ADZS-SC589-MINI)
SCP-LT8609S-IEVALZ
LT8609S Signal Chain Evaluation Board | Inverting Buck Converter

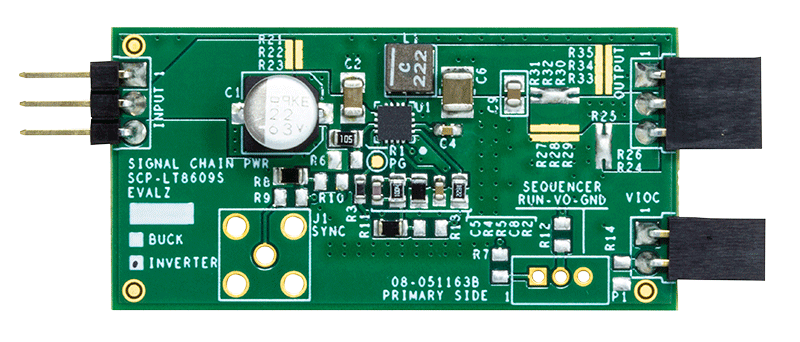

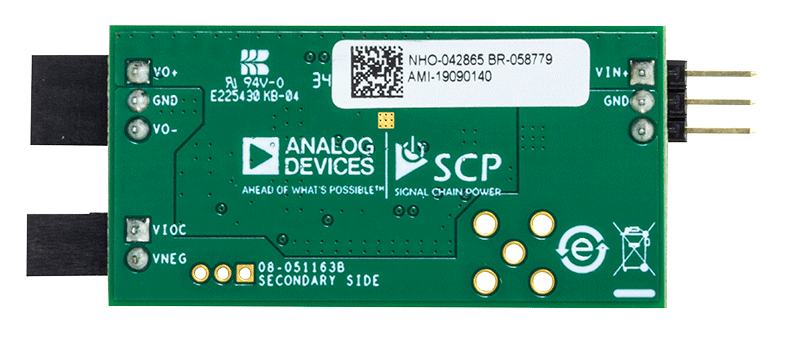

LT8609S Signal Chain Evaluation Board LT8609S Signal Chain Evaluation Board - Top View LT8609S Signal Chain Evaluation Board - Bottom View
SCP-LT8609S-BEVALZ
LT8609Sシグナル・チェーン評価用ボード | 同期降圧コンバータ

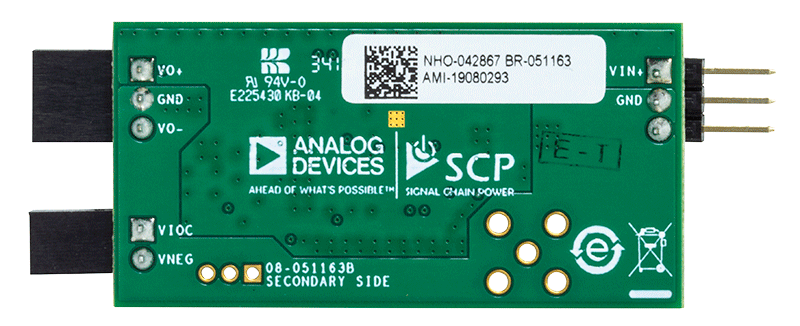

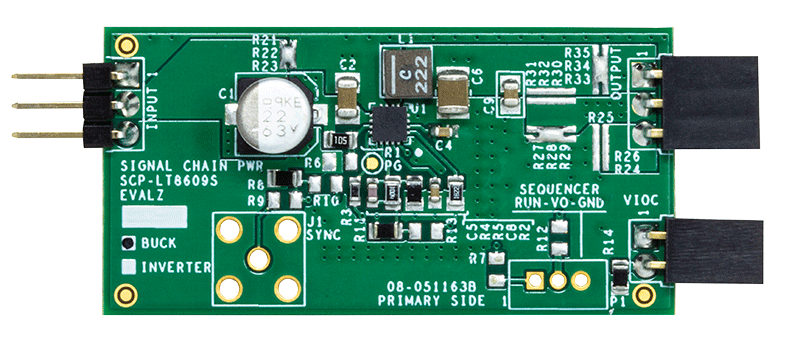

LT8609S Signal Chain Evaluation Board LT8609S Signal Chain Evaluation Board - Top View LT8609S Signal Chain Evaluation Board - Bottom View
DC2195B
LT8609AEMSE デモ・ボード | µパワー同期降圧、低EMI、5.5V ≤ VIN ≤ 42V、2AでVOUT = 5V、FSW = 2MHz

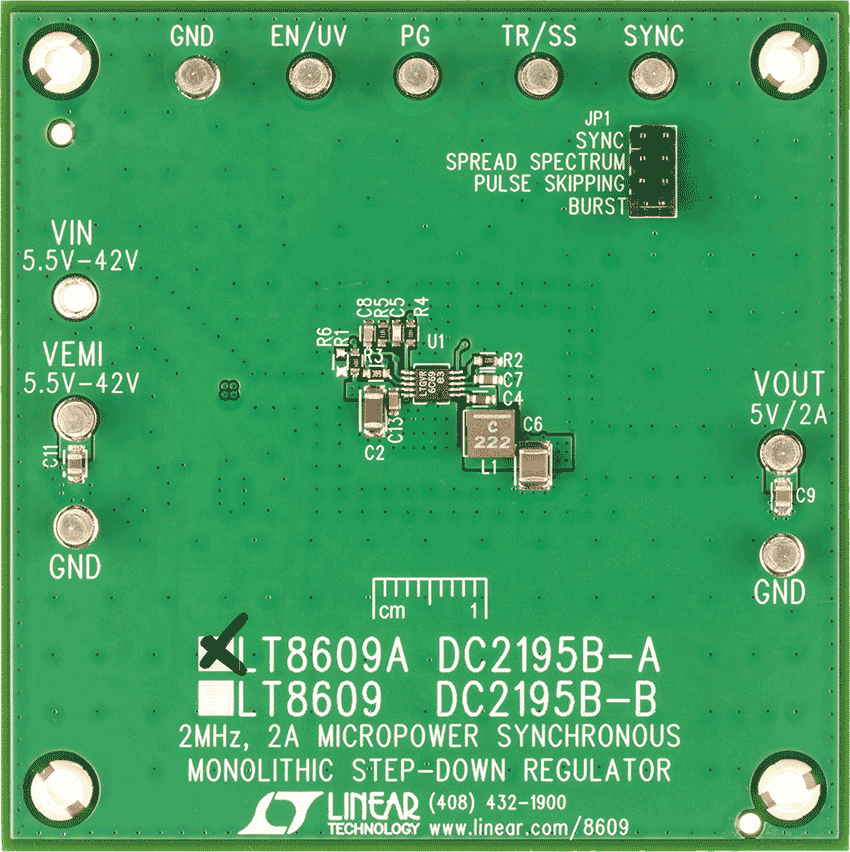

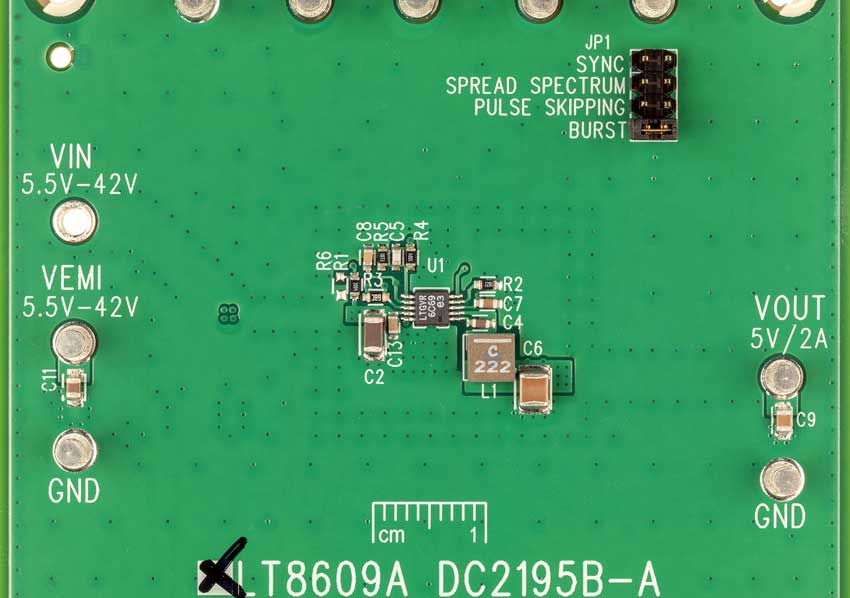

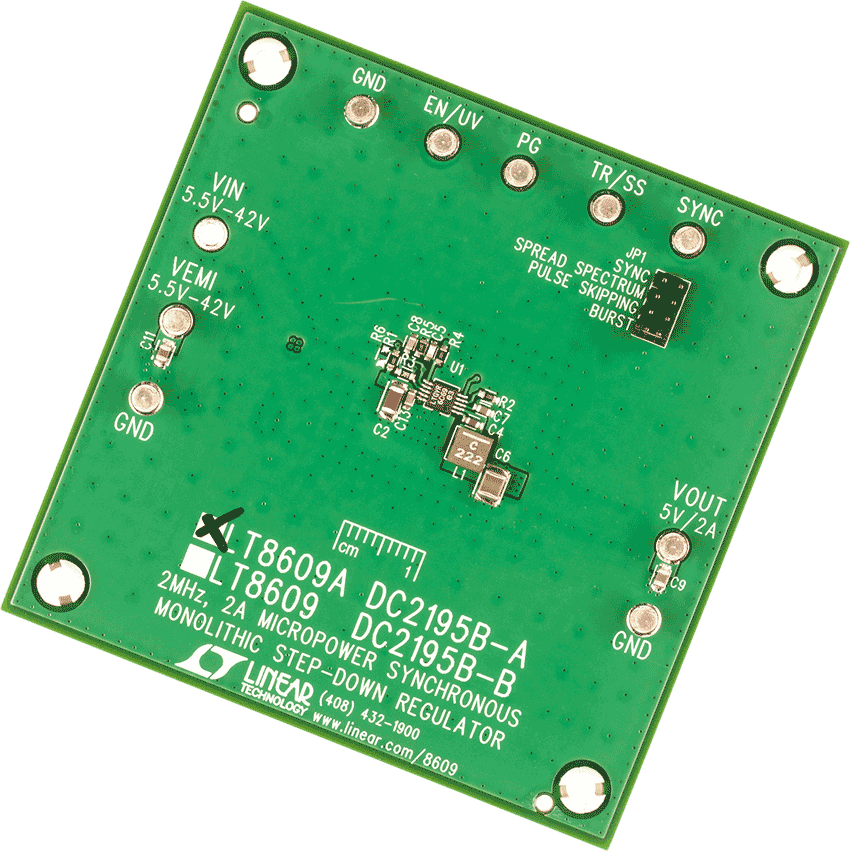

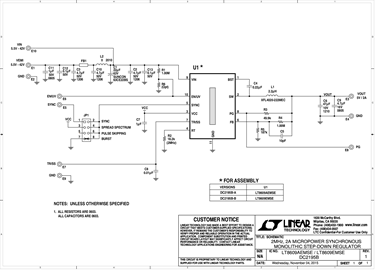

DC2195B-A Demo Board DC2195B-A Demo Board DC2195B-A Demo Board DC2195B-A Demo Board DC2195B - Schematic

リファレンス・デザイン

CN0508 Block Diagram
CN0508 Block Diagram
EVAL-CN0508-RPIZ Evaluation Board
EVAL-CN0508-RPIZ Evaluation Board - Top View
EVAL-CN0508-RPIZ Evaluation Board - Bottom View
CN0508 Circuits from the Lab®

75 ワット単一出力ベンチトップ電源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 75ワット電源
  • 定電流（>3A）モードと定電圧（>25V）モード
  • 真の0Vと0Aの動作
  • 手動またはソフトウェアで制御可能

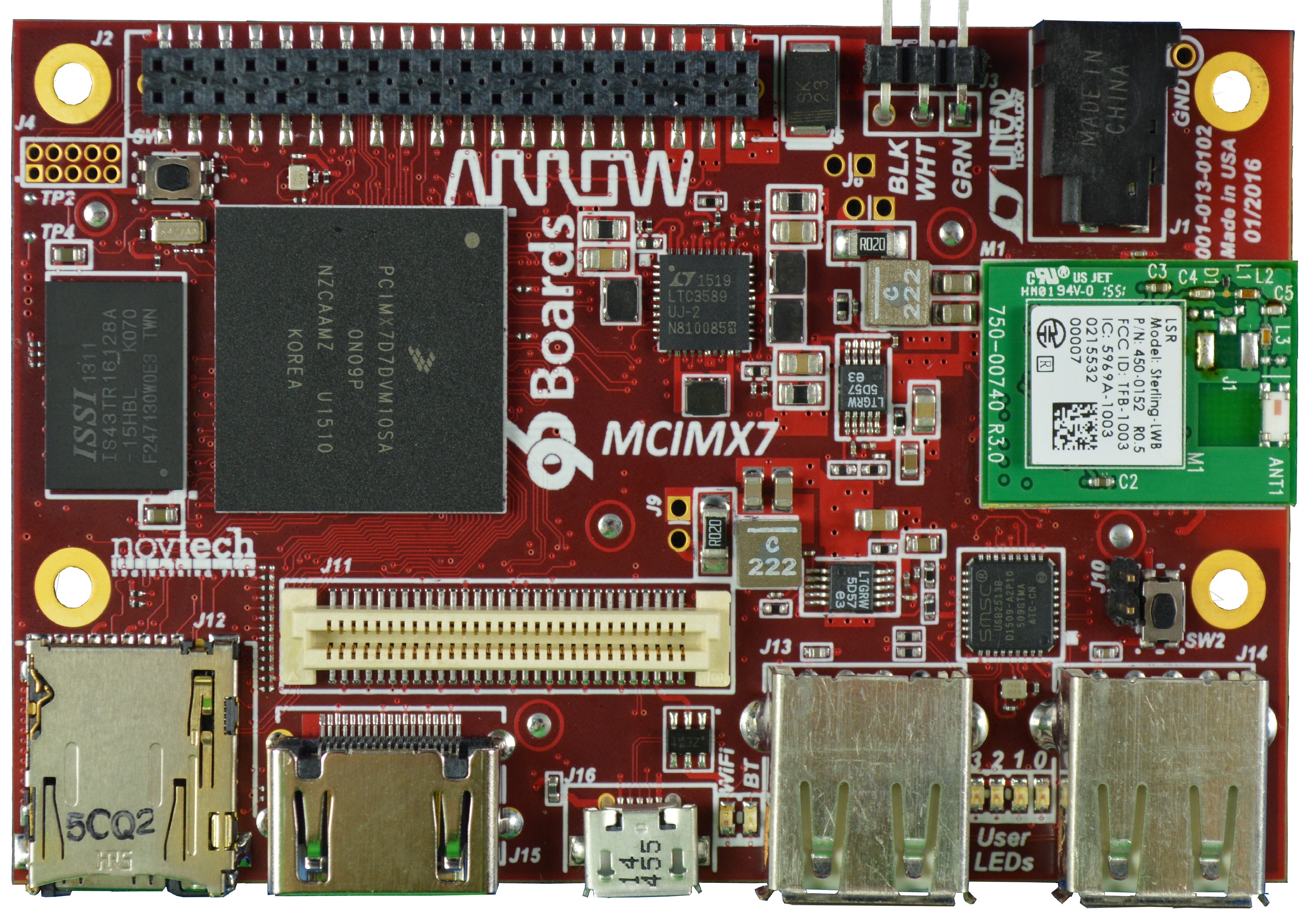

i.MX7 96Board
i.MX7 96Board
i.MX7 96Board Power Tree
NXP (Freescale) i.MX7 96Board Circuits from the Lab®

詳細なリファレンス・デザインを表示

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
CN0508
75 ワット単一出力ベンチトップ電源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
CN0508 Block Diagram
EVAL-CN0508-RPIZ Evaluation Board
EVAL-CN0508-RPIZ Evaluation Board - Top View
EVAL-CN0508-RPIZ Evaluation Board - Bottom View
NXP (Freescale) i.MX7 96Board
i.MX7 96Board

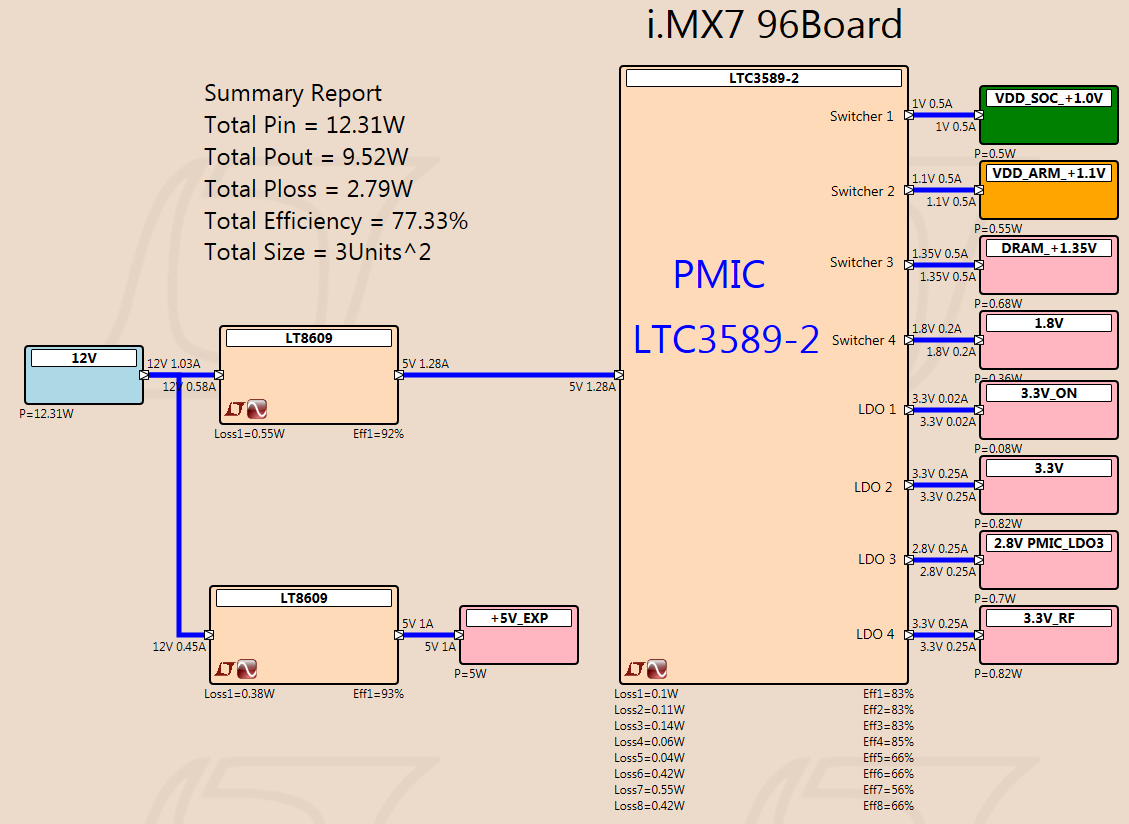

i.MX7 96Board Power Tree
