LT8608/
LT8608B

新規設計に推奨

静止電流が2.5µAの42V、1.5A同期整流式降圧レギュレータ

データシート (Rev. E)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：3.0V～42V
  • 超低静止電流のBurst Mode®動作：
    • 12V入力で3.3V出力を安定化時のIQ < 2.5μA
    • 出力リップル <10mVP-P
  • 高効率の2MHz同期整流式動作：
    • 12V入力、5V/0.5A出力時の効率：92%超
  • 連続出力電流：1.5A
  • 短い最小スイッチ・オン時間：35ns
  • 調整可能および同期可能な周波数：200kHz～2.2MHz
  • スペクトラム拡散周波数変調による低EMI動作
  • 小型インダクタを使用可能
  • 低ドロップアウト
  • ピーク電流モード動作
  • 高精度のイネーブル・ピン電圧しきい値：1V
  • 内部補償
  • 出力ソフトスタートおよび出力トラッキング
  • 小型10ピンMSOPと8ピン2mm × 2mm DFNパッケージを採用
  • AEC-Q100準拠により、自動車用アプリケーションに対応

LT8608は、小型、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータで、消費する静止電流はわずか1.7μAです。LT8608は1.5Aの連続電流を供給することができます。低リップルのBurst Mode動作により、非常に少量の出力電流まで高い効率が可能であると同時に、出力リップルを10mV未満に維持します。ピーク電流モード方式を採用した内部補償により、小型のインダクタを使用できるので、高速トランジェント応答と優れたループ安定性が得られます。EN/UVピンのしきい値は高精度の1Vであり、EN/UVピンを使用して入力電圧の低電圧ロックアウトを設定することや、LT8608をシャットダウンすることができます。更に、VOUTが出力電圧設定値の±8.5%以内に入るかフォルト状態になると、PGフラグで通知します。

MSOPパッケージにはSYNCピンがあります。このSYNCピンを利用すると、外部クロックに同期させたり、Burst Mode動作を選択したり、スペクトラム拡散有り／無しのパルス・スキップ・モードにする事ができます。TR/SS ピンはソフト・スタートあるいはトラッキングを設定できます。DFN パッケージにはこれらのピンが無く、パルス・スキッピング動作又はBurst Mode動作の種類で購入可能です。

アプリケーション
  • 汎用降圧レギュレータ
  • 低EMI降圧レギュレータ
LT8608/
LT8608B
静止電流が2.5µAの42V、1.5A同期整流式降圧レギュレータ
LT8608-acl LT8608 Performance Graph LT8608 Pin Configuration LT8608 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 1

デザイン・ノート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LTC4367
新規設計に推奨 100V過電圧、低電圧、および逆電源保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8608
  • LT8608S

LTpowerCAD 1

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LT8608
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2521A-B

LT8608BEDC デモ用ボード | 5.5 V ～ 42 V の入力、パルス・スキップ・モードでは 2 MHz の 1.5 A で最小 5 V

今すぐ購入 詳細を表示

製品詳細

デモ回路 2521A は、LT8608/LT8608B を備えた、42 V、1.5 A のマイクロパワー同期降圧レギュレータです。2 つのアセンブリ・バージョンがあります。DC2521A-A は LT8608 用で、DC2521A-B は LT8608B 用です。

LT8608/LT8608B はコンパクトな高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。上面と下面の電源スイッチ、補償部品、およびその他の必要な回路が、2 mm × 2 mm の DFN パッケージ内にあるため、外付け部品は最小限であり、設計がシンプルになります。LT8608 と LT8608B の違いは、LT8608 は、軽負荷状態で低リップル・バースト・モード® 動作しますが、LT8608B には軽負荷用のパルス・スキップ・モードがある点です。バースト・モード動作により、5 V で出力をレギュレートする場合、LT8608 は 1.7 μA の静止電流のみを消費します。LT8608B では、パルス・スキップ・モード動作のため、静止電流が大きくなります。

このデモ用ボードは、5.5 V ～ 42 V の入力で 5 V の出力を提供するように設計されています。入力範囲が広いため、自動車用バッテリや工業用電源などの様々な入力ソースを使用できます。

このデモ用ボードには EMI フィルタが備わっています。EMI フィルタを使用するには、入力を VIN ではなく VEMI に接続する必要があります。インダクタ L2 は、現在デフォルトでボード上の 0 Ω ジャンパであり、EMI フィルタに追加することで、伝導放射を更に削減できます。

LT8608 のデータシートには、部品、動作、および用途の詳細が記載されています。このデータシートは、この DC2521A 用デモ・マニュアルと併せて参照してください。

eval board
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
DC2458A

LT8608 Demo Board | Sync Buck, 5.5V ≤ VIN ≤ 42V, VOUT = 5V @ 1.5A (fSW = 2MHz)

今すぐ購入 詳細を表示

製品詳細

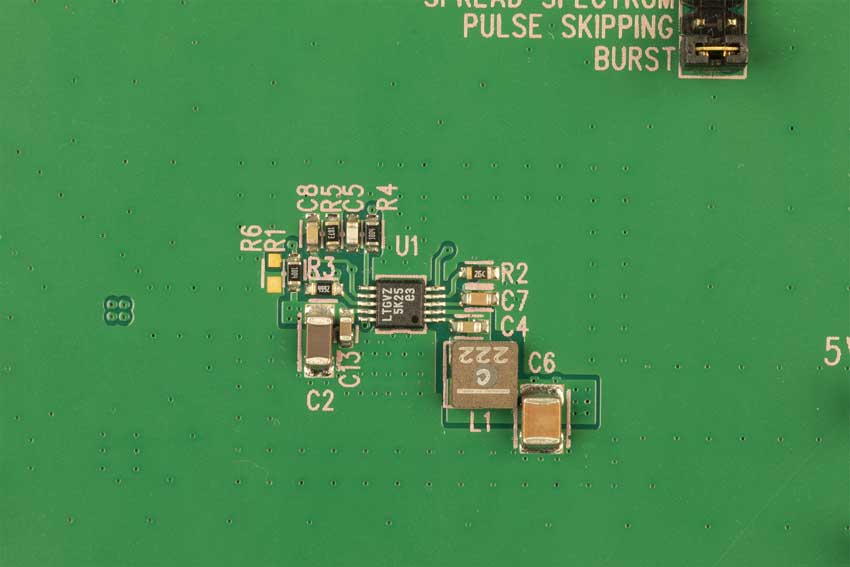

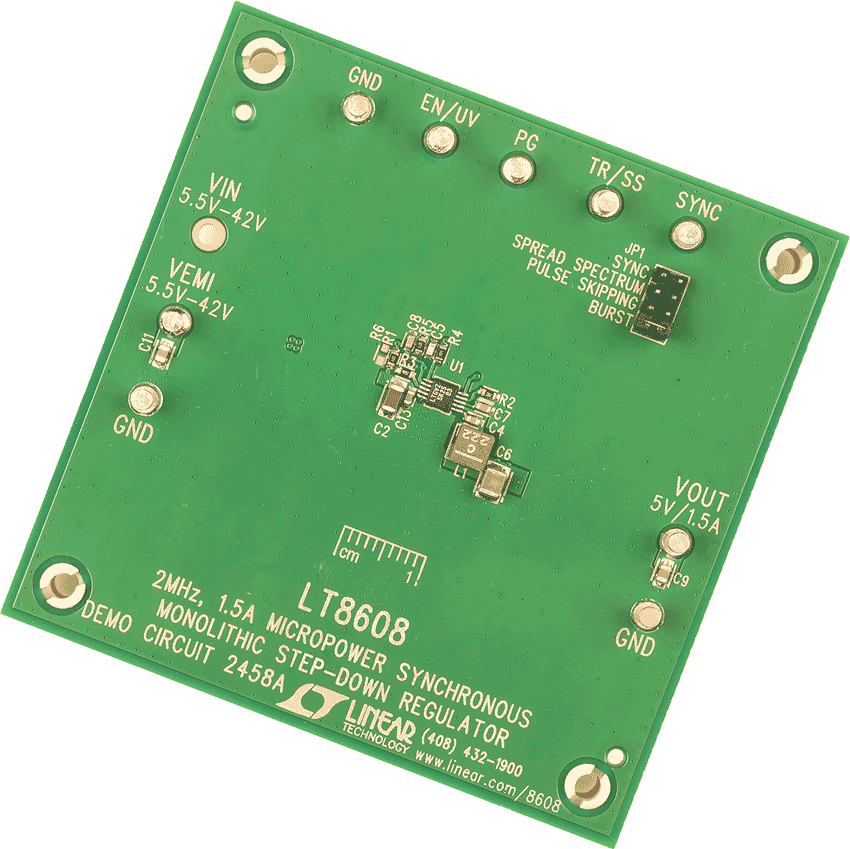

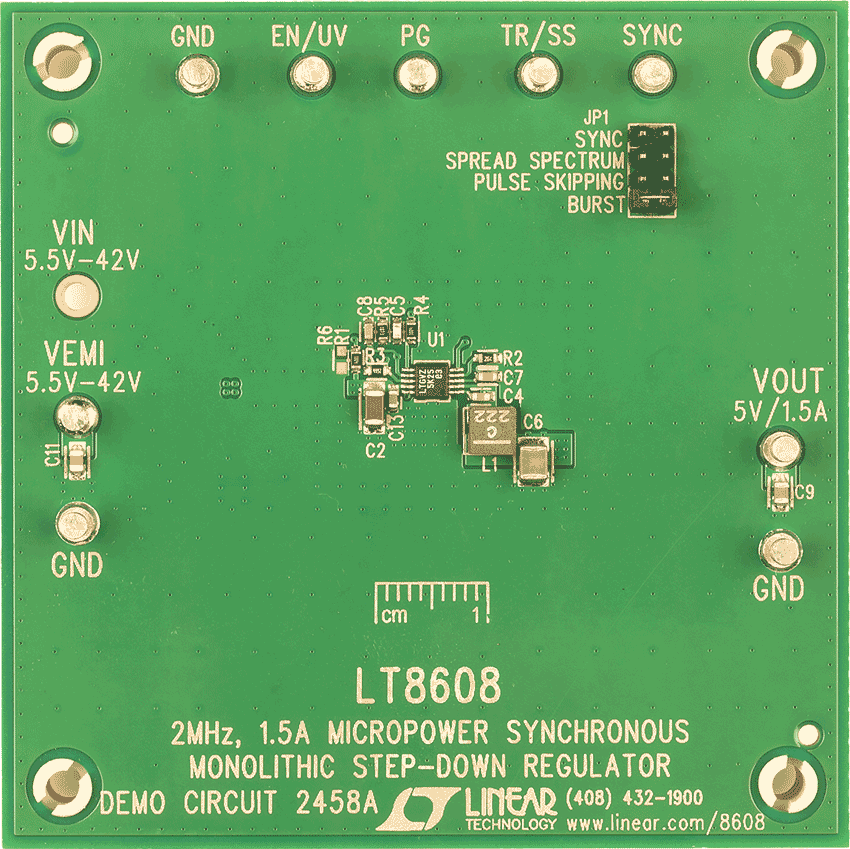

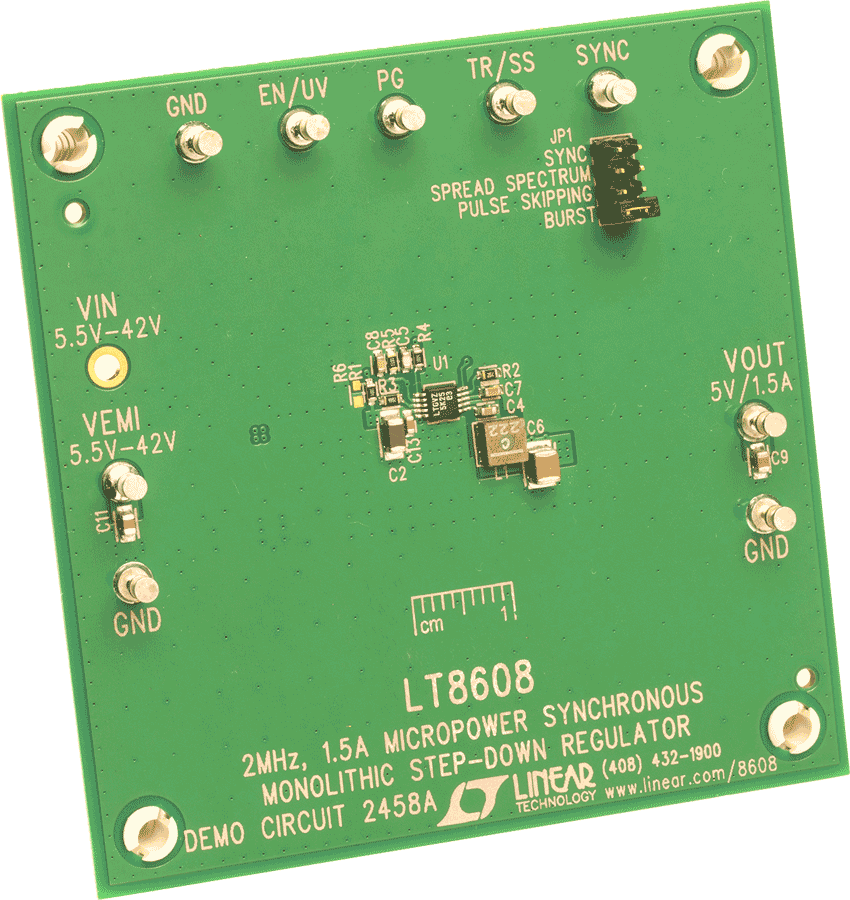

Demonstration circuit 2458A is a 42V, 1.5A micropower synchronous step-down regulator featuring the LT8608. The demo board is designed for 5V output from a 5.5V to 42V input. The wide input range allows a variety of input sources, such as automotive batteries and industrial supplies. The LT8608 is a compact, high efficiency, high speed synchronous monolithic step-down switching regulator that consumes only 2.5μA of quiescent current when output is regulated at 5V. Top and bottom power switches, compensation components and other necessary circuits are inside of the LT8608 to minimize external components and simplify design.



DC2521A-B
LT8608BEDC デモ用ボード | 5.5 V ～ 42 V の入力、パルス・スキップ・モードでは 2 MHz の 1.5 A で最小 5 V

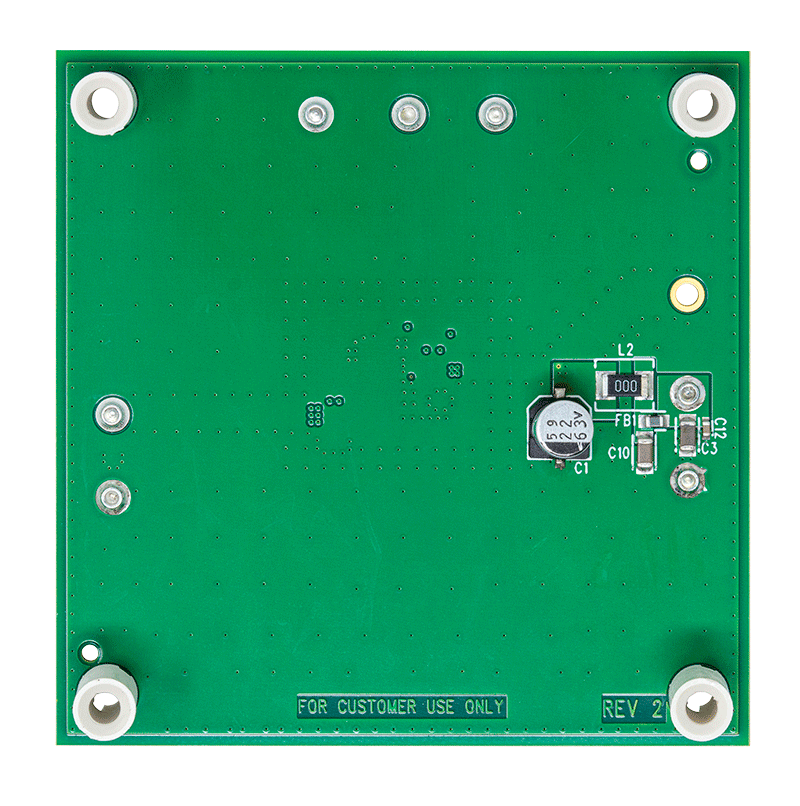

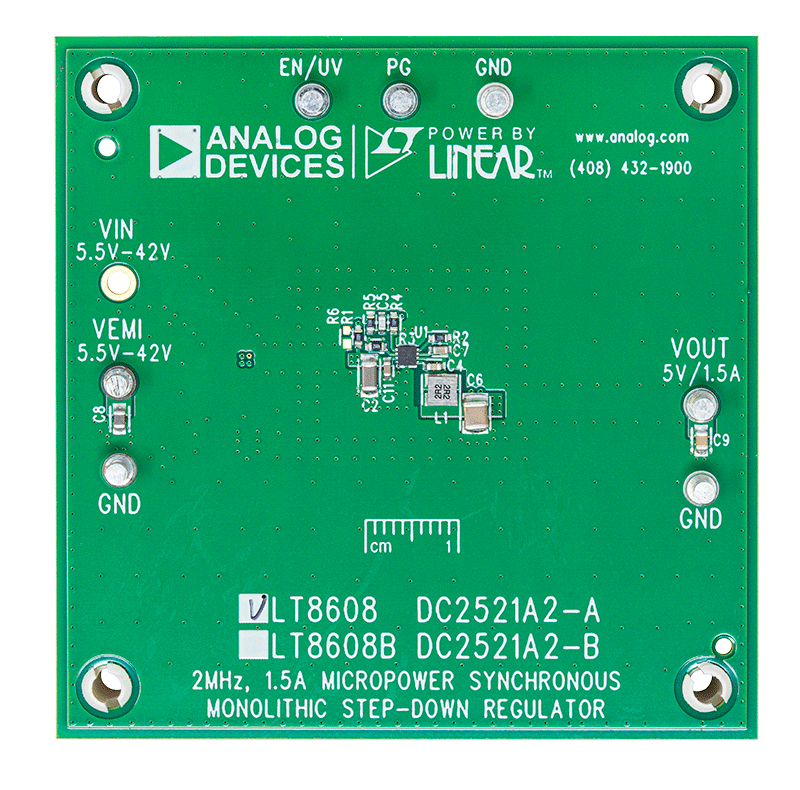

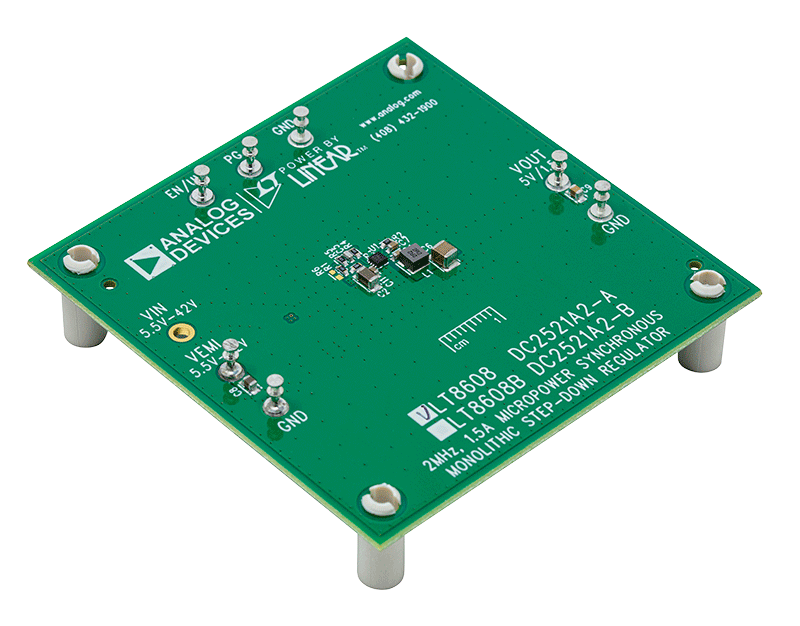

DC2521A-A Evaluation Board DC2521A-A Evaluation Board - Top View DC2521A-A Evaluation Board - Bottom View DC2521A_UG-1403 ApplicationCircuit
DC2458A
LT8608 Demo Board | Sync Buck, 5.5V ≤ VIN ≤ 42V, VOUT = 5V @ 1.5A (fSW = 2MHz)

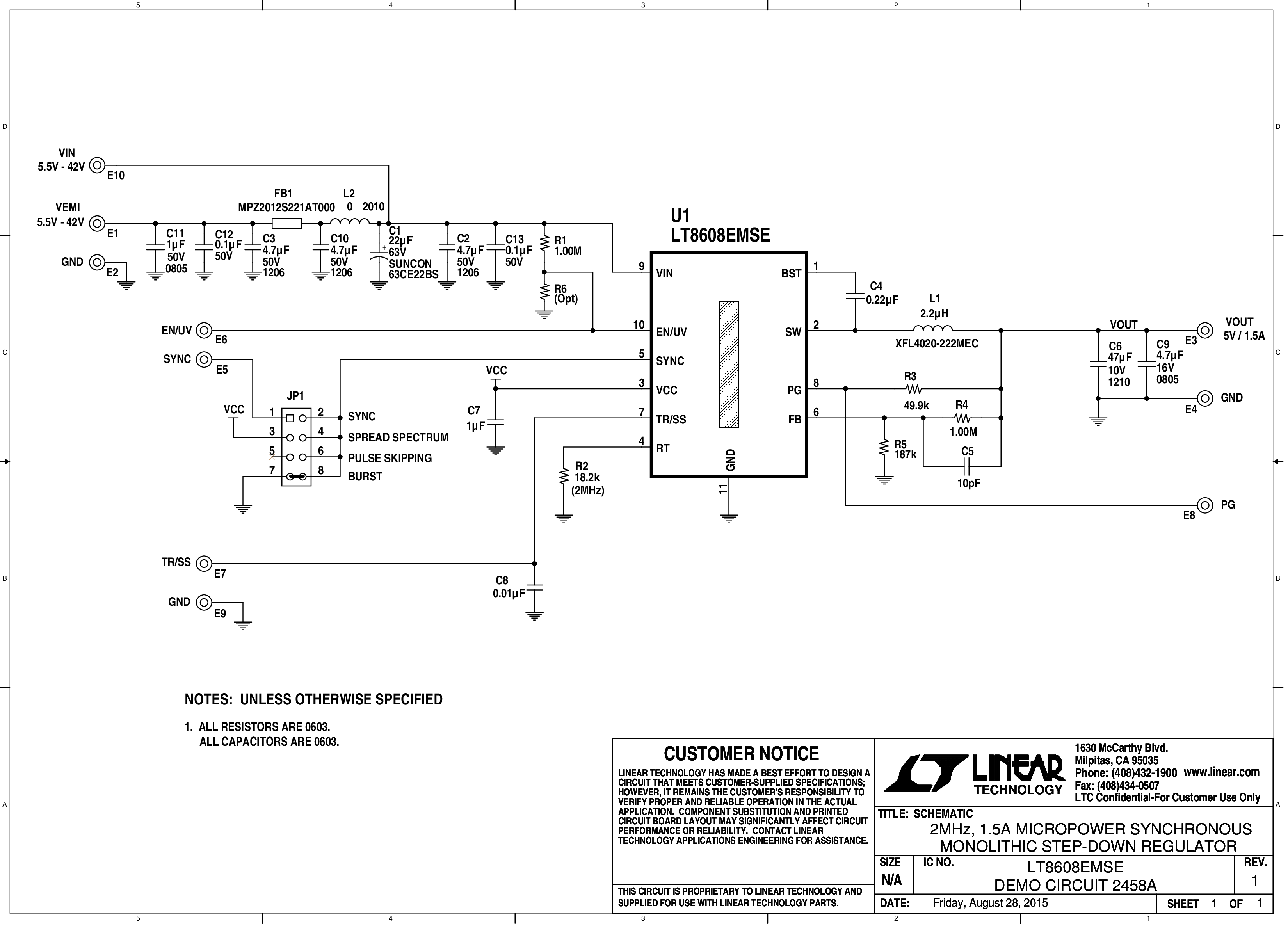

DC2458A Demo Board DC2458A Demo Board DC2458A Demo Board DC2458A Demo Board DC2458A - Schematic
