LT8610

製造中

静止電流が2.5μAの42V、2.5A同期整流式降圧レギュレータ

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：3.4V～42V
  • 超低静止電流のBurst Mode®動作：
    • 12V入力で3.3V出力を安定化時のIQ = 2.5μA
    • 出力リップル < 10mVP-P
  • 高効率の同期動作：
    • 12V入力、5V/1A出力時の効率：96%
    • 12V入力、3.3V/1A出力時の効率：94%
  • 短い最小スイッチ・オン時間：50ns
  • すべての条件で低ドロップアウト：200mV（1A時）
  • 小型のインダクタを使用可能
  • 低EMI
  • 調整可能および同期可能な周波数：200kHz～2.2MHz
  • 電流モード動作
  • 高精度のイネーブル・ピンしきい値：1V
  •  内部補償
  • 出力ソフトスタートおよび出力トラッキング
  • 熱特性が改善された小型16ピンMSOPパッケージ

LT8610は、小型、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータで、消費する静止電流はわずか2.5µAです。必要な外付け部品が最小限で済むように、上側および下側のパワー・スイッチの他に、必要なすべての回路が内蔵されています。低リップルのBurst Mode動作により、非常に小さい出力電流まで高い効率が可能であると同時に、出力リップルを10mVP-P未満に維持します。SYNCピンにより、外部クロックへの同期が可能です。ピーク電流モード方式を採用した内部補償により、小型のインダクタを使用できるので、高速トランジェント応答と優れたループ安定性が得られます。EN/UVピンのしきい値は高精度の1Vであり、EN/UVピンを使用して入力電圧の低電圧ロックアウトを設定することや、LT8610をシャットダウンして入力電源電流を1µAまで減らすことができます。TR/SSピンに接続するコンデンサにより、起動時の出力電圧上昇速度を設定できます。VOUTが設定出力電圧の±9%以内に入るか、フォルト状態になると、PGフラグで通知します。LT8610は、熱抵抗を低く抑えるための露出パッドを備えた小型16ピンMSOPパッケージで供給されます。

Feedback Voltage Min VIN Output Current Notes
LT8610AC-1 0.80V 3.0V 3.5A Fsw = 1.5MHz to 2.2MHz, Optimized Transient Response
LT8610AC 0.80V 3.0V 3.5A Fsw = 200kHz to 2.2MHz
LT8610AB 0.97V 3.4V 3.5A Improved Burst Mode Efficiency
LT8610AX 0.97V 3.4V 3.5A 175°C Max Junction Temp
LT8610A 0.97V 3.4V 3.5A Higher Iout, 30ns Min On Time
LT8610 0.97V 3.4V 2.5A -

アプリケーション

  • 自動車用電源および産業用電源
  • 汎用の降圧電源
  • GSM電源
LT8610
静止電流が2.5μAの42V、2.5A同期整流式降圧レギュレータ
5V 2.5A Step-Down Converter 12VIN to 5VOUT Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

アプリケーション・ノート 1

デザイン・ノート 1

技術記事 6

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
保護スイッチ ＆ コントローラ 2
LTC4365
新規設計に推奨 低電圧、過電圧および逆電源保護コントローラ
LTC4370
新規設計に推奨 2電源ダイオードOR電流平衡コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8610
  • LT8610A
  • LT8610AB
  • LT8610AC

LTpowerCAD 1

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LT8610
  • LT8610A
  • LT8610AB
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1749B

LT8610 Demo Board | Synchronous Step-Down Converter: 3.4V to 42V Input, 5VOUT at 2.5A

今すぐ購入 詳細を表示

製品詳細

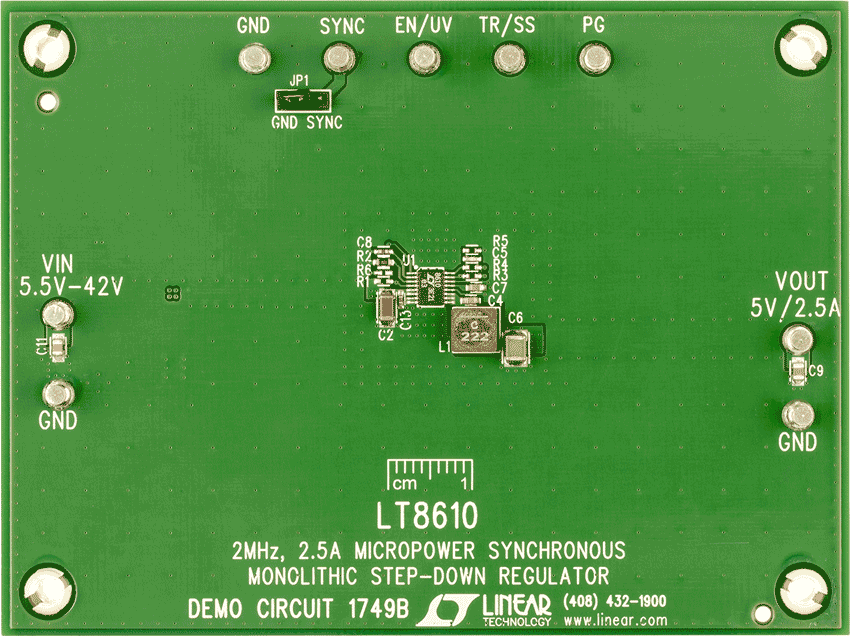

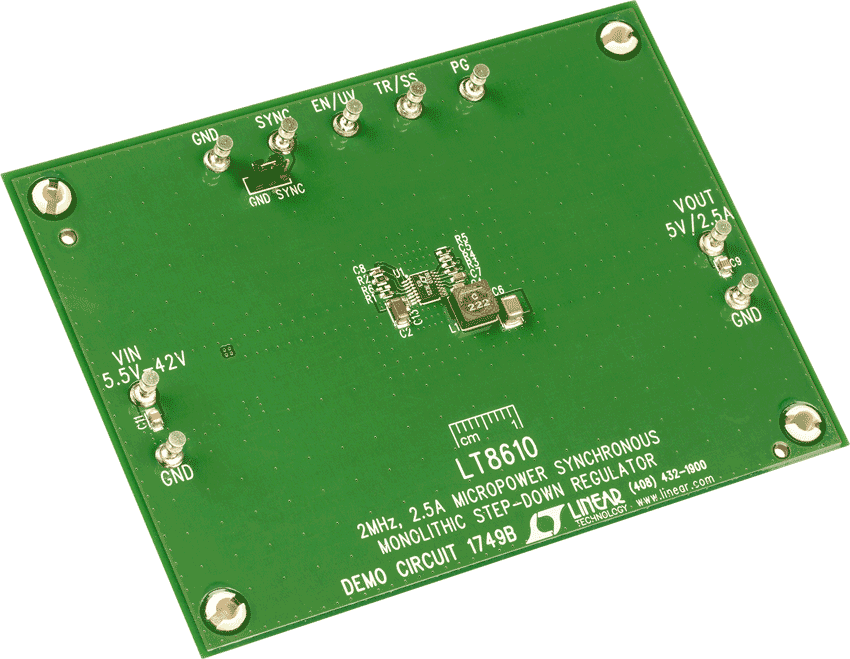

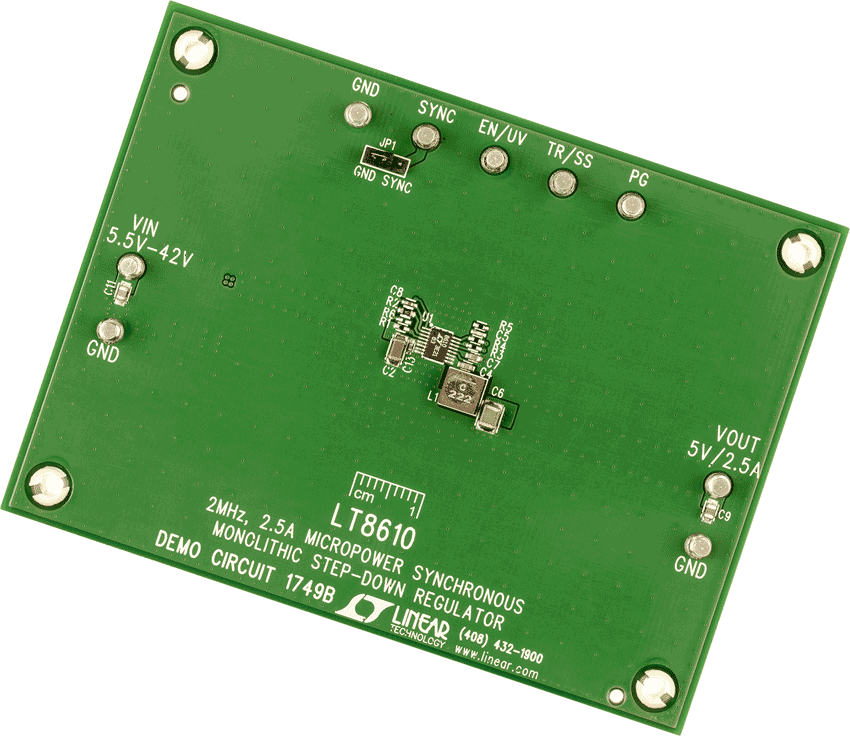

Demonstration circuit 1749B is a 42V, 2.5A micropower synchronous step-down regulator featuring the LT8610. The LT8610 is a compact, high efficiency, high speed synchronous monolithic step-down switching regulator that consumes only 2.5μA of quiescent current when output is regulated at 5V. Top and bottom power switches, compensation  components and other necessary circuits are inside of the LT8610 to minimize external components and simplify design.
DC1749B
LT8610 Demo Board | Synchronous Step-Down Converter: 3.4V to 42V Input, 5VOUT at 2.5A

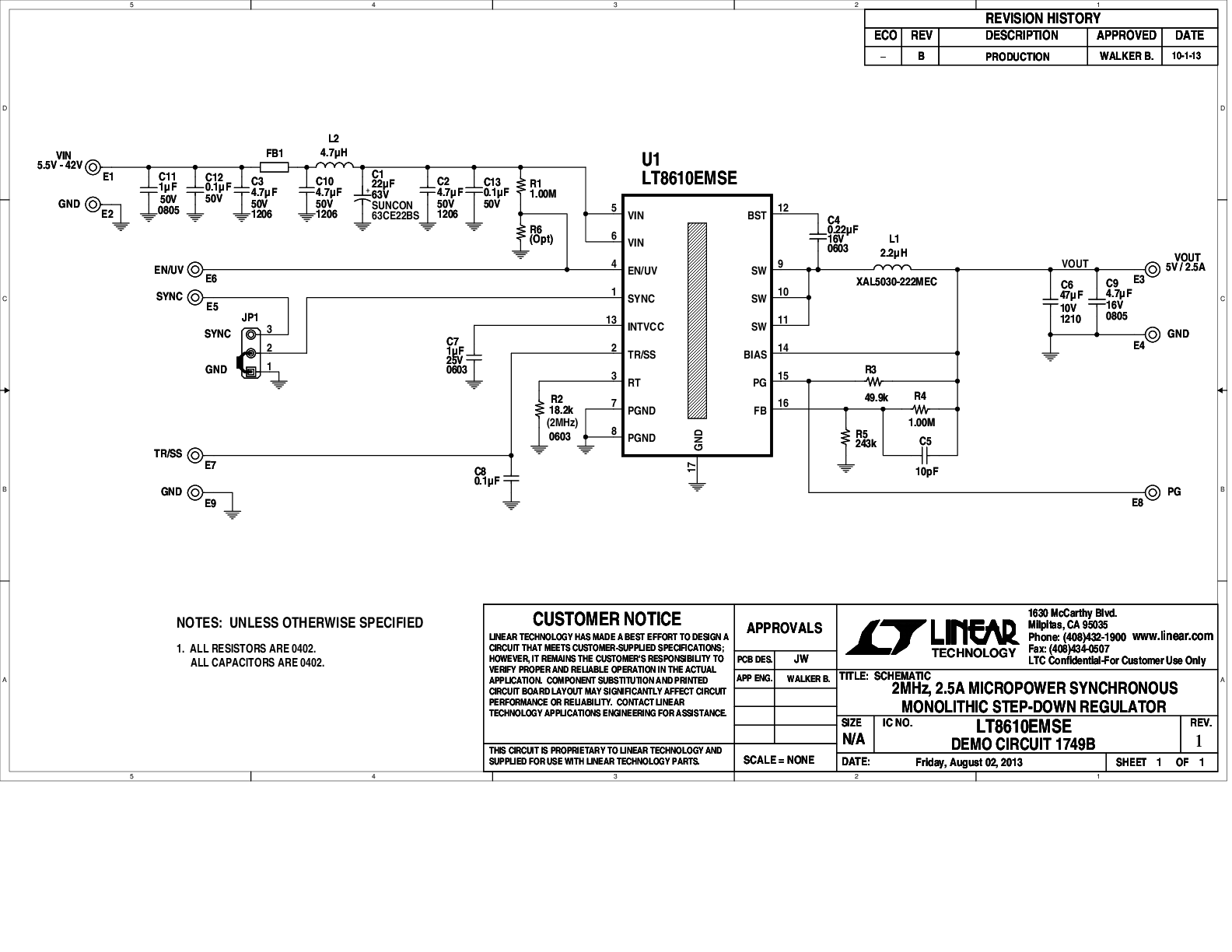

DC1749B Demo Board DC1749B Demo Board DC1749B Demo Board DC1749B Demo Board DC1749B - Schematic
