LT8610AX

新規設計に推奨

175°Cまで動作する42V、3.5A 同期整流式降圧レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 175°Cで全数テスト
  • –40°C～175°Cの範囲でのリファレンス精度：±2%
  • 広い入力電圧範囲：3.7V ～42V
  • 超低暗電流のBurst Mode®動作
  • 高効率の同期動作
    • 175°Cでの12V入力、3.3V/0.5A出力時の効率：91%
    • 175°Cでの12V入力、5V/0.5A出力時の効率：92%
  • 調整可能および同期可能な周波数：200kHz ～2.2MHz
  • サーマル・シャットダウン機能なし
  • 内部補償
  • 出力ソフトスタートおよび出力トラッキング
  • パワーグッド・フラグ

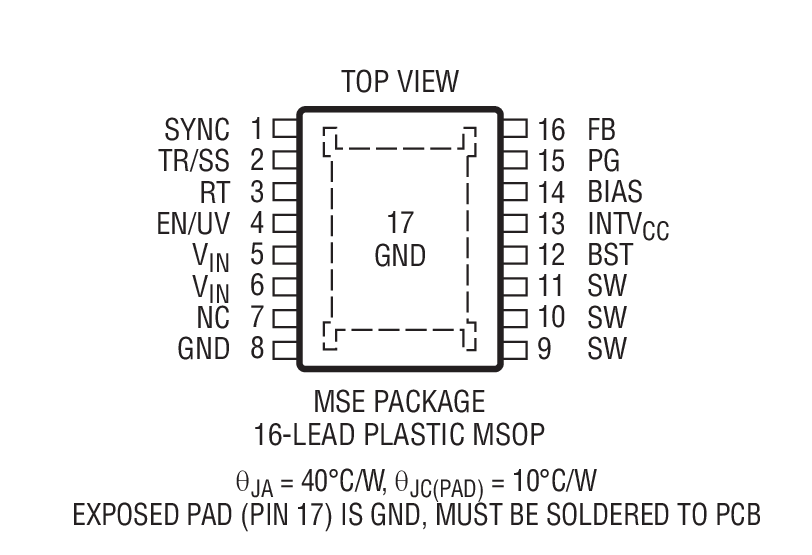

  • 熱特性が改善された小型16ピンMSOPパッケージ

LT®8610AXは、最大175°Cの接合部温度定格を持つ、小型、高効率、高速の同期整流式モノリシック降圧スイッチング ･レギュレータです。LT8610AXは、175°Cで全数テストされています。外付け部品の必要性を最小限に抑えるため、必要な全ての回路とともに上側と下側のパワー・スイッチを内蔵しています。低リップルBurst Mode動作により、広い出力電流範囲での高効率を可能にしながら、出力リップルを低く抑えます。SYNCピンを使用すると、外部クロックに同期することができます。ピーク電流モード方式を採用した内部補償により、小型のインダクタを使用できるので、高速トランジェント応答と優れたループ安定性が得られます。EN/UVピンのしきい値は高精度の1Vであり、EN/UVピンを使用して入力電圧の低電圧ロックアウトを設定することや、LT8610AXをシャットダウンすることができます。TR/SSピンのコンデンサは起動時の出力電圧ランプ・レートを設定し、PGフラグは、VOUTが設定された出力電圧の±9%以内になったこと、およびフォルト状態になったことを伝えます。LT8610AXは、熱抵抗を低く抑えるための露出パッドを備えた小型の16ピンMSOPパッケージで供給されます。

Feedback Voltage Min VIN Output Current Notes
LT8610AC-1 0.80V 3.0V 3.5A Fsw = 1.5MHz to 2.2MHz, Optimized Transient Response
LT8610AC 0.80V 3.0V 3.5A Fsw = 200kHz to 2.2MHz
LT8610AB 0.97V 3.4V 3.5A Improved Burst Mode Efficiency
LT8610AX 0.97V 3.4V 3.5A 175°C Max Junction Temp
LT8610A 0.97V 3.4V 3.5A Higher Iout, 30ns Min On Time
LT8610 0.97V 3.4V 2.5A -

アプリケーション

  • 石油およびガスの調査
LT8610AX
175°Cまで動作する42V、3.5A 同期整流式降圧レギュレータ

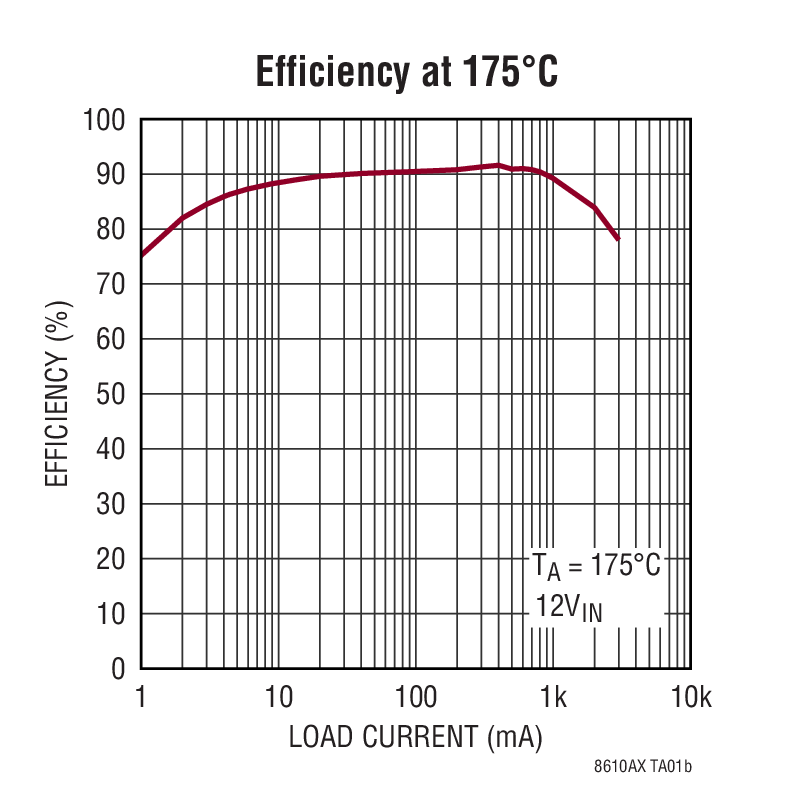

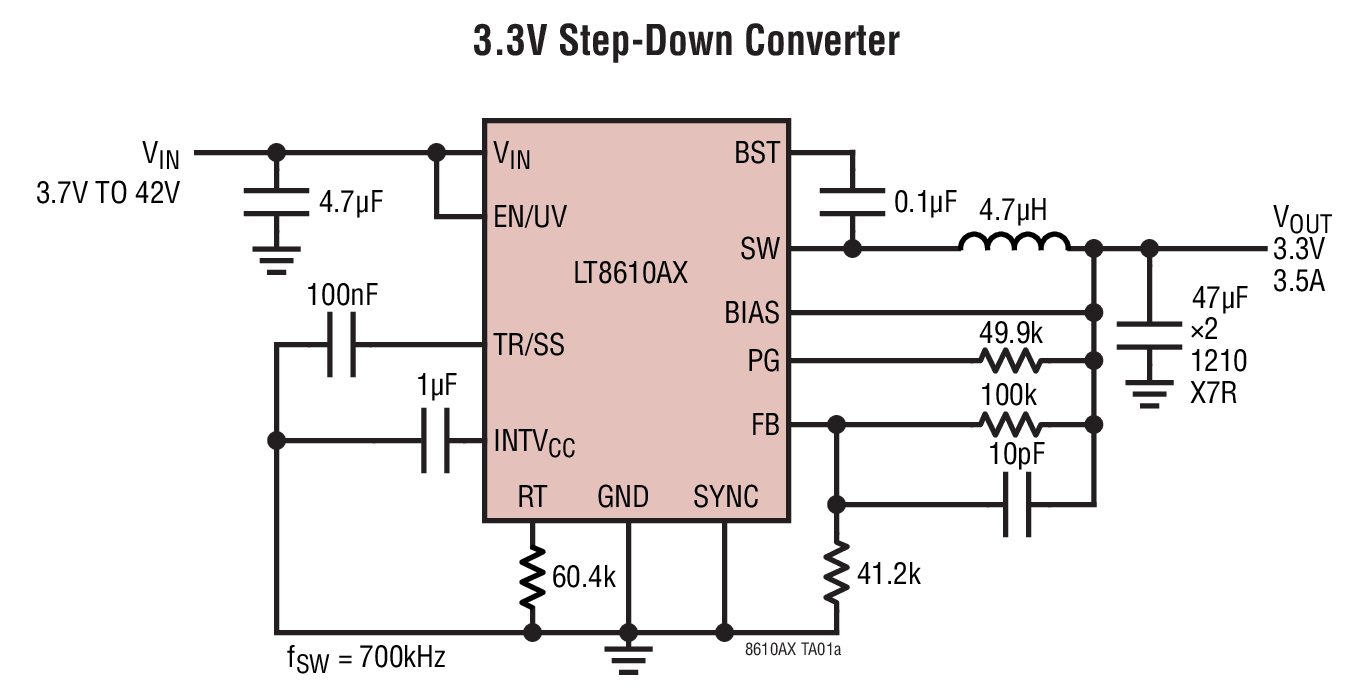

3.3V Step-Down Converter Efficiency at 175°C Product Package 1
