LT8610A
LT8610AB
製造中
静止電流が2.5μAの42V、3.5A同期整流式降圧レギュレータ
- 製品モデル
- 48
- 1Ku当たりの価格
- 最低価格:$4.48
製品の詳細
- LT8610の特長に以下の機能を追加:
- 最大出力電流:3.5A
- 高速の最小スイッチオン時間:30ns
- Burst Modeの効率が向上(LT8610ABのみ)
- 改善されたEMI
- 広い入力電圧範囲:3.4V~42V
- 超低静止電流のBurst Mode®動作:
- 12V入力で3.3V出力を安定化時のIQ = 2.5μA
- 固定出力電圧:3.3V、5V
- 出力リップル < 10mVP-P(LT8610Aのみ)
- 高効率の同期整流式動作:
- 12V入力、5V/1A出力時の効率:95%
- 12V入力、3.3V/1A出力時の効率:93%
- すべての条件で低ドロップアウト:200mV(1A時)
- 過負荷時にインダクタの飽和を安全に許容
- 調整可能および同期可能な周波数:
- 200kHz~2.2MHz
- 高精度のイネーブル・ピン電圧しきい値:1V
- 出力ソフトスタートおよび出力トラッキング
- 熱特性が改善された小型16ピンMSOPパッケージ
LT8610A/LT8610ABシリーズは、小型、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータで、消費する静止電流はわずか2.5μAです。LT8610と比較すると、両デバイスとも最大出力電流が3.5Aと大きく、最小スイッチオン時間が30nsと高速です。LT8610Aの低リップルBurst Mode性能はLT8610と同等ですが、LT8610ABは軽負荷時の効率がさらに高くなっています。
LT8610のその他の特長は、LT8610A/LT8610ABシリーズでも変わりません。SYNCピンを使用すると、外部クロックに同期することができます。EN/UVピンのしきい値は高精度の1Vであり、入力電圧の低電圧ロックアウトやシャットダウンが可能です。TR/SSピンに接続するコンデンサにより、起動時の出力電圧上昇速度を設定できます。VOUTが出力電圧設定値の±9%以内に入るか、フォルト状態になると、PGフラグで通知します。
FEEDBACK VOLTAGE | MIN VIN | OUTPUT CURRENT | NOTES | |
LT8610AC-1 | 0.80V | 3.0V | 3.5A | Fsw = 1.5MHz to 2.2MHz, Optimized Transient Response |
LT8610AC | 0.80V | 3.0V | 3.5A | Fsw = 200kHz to 2.2MHz |
LT8610AB | 0.97V | 3.4V | 3.5A | Improved Burst Mode Efficiency |
LT8610AX | 0.97V | 3.4V | 3.5A | 175°C Max Junction Temp |
LT8610A | 0.97V | 3.4V | 3.5A | Higher Iout, 30ns Min On Time |
LT8610 | 0.97V | 3.4V | 2.5A | - |
アプリケーション
- 自動車用電源および産業用電源
- GSM電源
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT8610ABEMSE#PBF | 16-Lead MSOP w/ EP | ||
LT8610ABEMSE#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABEMSE#WPBF | 16-Lead MSOP w/ EP | ||
LT8610ABEMSE#WTRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABEMSE-3.3#PBF | 16-Lead MSOP w/ EP | ||
LT8610ABEMSE-3.3#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABEMSE-5#PBF | 16-Lead MSOP w/ EP | ||
LT8610ABEMSE-5#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABHMSE#PBF | 16-Lead MSOP w/ EP | ||
LT8610ABHMSE#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABHMSE#WPBF | 16-Lead MSOP w/ EP | ||
LT8610ABHMSE#WTRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABHMSE-3.3#PBF | 16-Lead MSOP w/ EP | ||
LT8610ABHMSE-3.3#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABHMSE-5#PBF | 16-Lead MSOP w/ EP | ||
LT8610ABHMSE-5#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABIMSE#PBF | 16-Lead MSOP w/ EP | ||
LT8610ABIMSE#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABIMSE#WPBF | 16-Lead MSOP w/ EP | ||
LT8610ABIMSE#WTRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABIMSE-3.3#PBF | 16-Lead MSOP w/ EP | ||
LT8610ABIMSE-3.3#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610ABIMSE-5#PBF | 16-Lead MSOP w/ EP | ||
LT8610ABIMSE-5#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610AEMSE#PBF | 16-Lead MSOP w/ EP | ||
LT8610AEMSE#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610AEMSE#WPBF | 16-Lead MSOP w/ EP | ||
LT8610AEMSE#WTRPBF | 16-Lead MSOP w/ EP | ||
LT8610AEMSE-3.3#PBF | 16-Lead MSOP w/ EP | ||
LT8610AEMSE-3.3#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610AEMSE-5#PBF | 16-Lead MSOP w/ EP | ||
LT8610AEMSE-5#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610AHMSE#PBF | 16-Lead MSOP w/ EP | ||
LT8610AHMSE#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610AHMSE#WPBF | 16-Lead MSOP w/ EP | ||
LT8610AHMSE#WTRPBF | 16-Lead MSOP w/ EP | ||
LT8610AHMSE-3.3#PBF | 16-Lead MSOP w/ EP | ||
LT8610AHMSE-3.3#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610AHMSE-5#PBF | 16-Lead MSOP w/ EP | ||
LT8610AHMSE-5#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610AIMSE#PBF | 16-Lead MSOP w/ EP | ||
LT8610AIMSE#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610AIMSE#WPBF | 16-Lead MSOP w/ EP | ||
LT8610AIMSE#WTRPBF | 16-Lead MSOP w/ EP | ||
LT8610AIMSE-3.3#PBF | 16-Lead MSOP w/ EP | ||
LT8610AIMSE-3.3#TRPBF | 16-Lead MSOP w/ EP | ||
LT8610AIMSE-5#PBF | 16-Lead MSOP w/ EP | ||
LT8610AIMSE-5#TRPBF | 16-Lead MSOP w/ EP |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
6 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2) |
||
LT8610ABEMSE#PBF | 製造中 | |
LT8610ABEMSE#TRPBF | 製造中 | |
LT8610ABEMSE#WPBF | ||
LT8610ABEMSE#WTRPBF | ||
LT8610ABEMSE-3.3#PBF | 製造中 | |
LT8610ABEMSE-3.3#TRPBF | 製造中 | |
LT8610ABEMSE-5#PBF | 製造中 | |
LT8610ABEMSE-5#TRPBF | 製造中 | |
LT8610ABHMSE#PBF | 製造中 | |
LT8610ABHMSE#TRPBF | 製造中 | |
LT8610ABHMSE#WPBF | ||
LT8610ABHMSE#WTRPBF | ||
LT8610ABHMSE-3.3#PBF | 製造中 | |
LT8610ABHMSE-3.3#TRPBF | 製造中 | |
LT8610ABHMSE-5#PBF | 製造中 | |
LT8610ABHMSE-5#TRPBF | 製造中 | |
LT8610ABIMSE#PBF | 製造中 | |
LT8610ABIMSE#TRPBF | 製造中 | |
LT8610ABIMSE#WPBF | ||
LT8610ABIMSE#WTRPBF | ||
LT8610ABIMSE-3.3#PBF | 製造中 | |
LT8610ABIMSE-3.3#TRPBF | 製造中 | |
LT8610ABIMSE-5#PBF | 製造中 | |
LT8610ABIMSE-5#TRPBF | 製造中 | |
LT8610AEMSE#PBF | 製造中 | |
LT8610AEMSE#TRPBF | 製造中 | |
LT8610AEMSE#WPBF | ||
LT8610AEMSE#WTRPBF | ||
LT8610AEMSE-3.3#PBF | 製造中 | |
LT8610AEMSE-3.3#TRPBF | 製造中 | |
LT8610AEMSE-5#PBF | 製造中 | |
LT8610AEMSE-5#TRPBF | 製造中 | |
LT8610AHMSE#PBF | 製造中 | |
LT8610AHMSE#TRPBF | 製造中 | |
LT8610AHMSE#WPBF | ||
LT8610AHMSE#WTRPBF | ||
LT8610AHMSE-3.3#PBF | 製造中 | |
LT8610AHMSE-3.3#TRPBF | 製造中 | |
LT8610AHMSE-5#PBF | 製造中 | |
LT8610AHMSE-5#TRPBF | 製造中 | |
LT8610AIMSE#PBF | 製造中 | |
LT8610AIMSE#TRPBF | 製造中 | |
LT8610AIMSE#WPBF | ||
LT8610AIMSE#WTRPBF | ||
LT8610AIMSE-3.3#PBF | 製造中 | |
LT8610AIMSE-3.3#TRPBF | 製造中 | |
LT8610AIMSE-5#PBF | 製造中 | |
LT8610AIMSE-5#TRPBF | 製造中 | |
7 12, 2022 - 22_0157 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM] |
||
LT8610ABEMSE#PBF | 製造中 | |
LT8610ABEMSE#TRPBF | 製造中 | |
LT8610AHMSE#WPBF | ||
LT8610AHMSE#WTRPBF | ||
6 21, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices |
||
LT8610ABEMSE#PBF | 製造中 | |
LT8610ABEMSE#TRPBF | 製造中 | |
2 4, 2020 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC |
||
LT8610ABEMSE#PBF | 製造中 | |
LT8610ABEMSE#TRPBF | 製造中 | |
LT8610ABEMSE-3.3#PBF | 製造中 | |
LT8610ABEMSE-3.3#TRPBF | 製造中 | |
LT8610ABEMSE-5#PBF | 製造中 | |
LT8610ABEMSE-5#TRPBF | 製造中 | |
LT8610ABHMSE#PBF | 製造中 | |
LT8610ABHMSE#TRPBF | 製造中 | |
LT8610ABHMSE-3.3#PBF | 製造中 | |
LT8610ABHMSE-3.3#TRPBF | 製造中 | |
LT8610ABHMSE-5#PBF | 製造中 | |
LT8610ABHMSE-5#TRPBF | 製造中 | |
LT8610ABIMSE#PBF | 製造中 | |
LT8610ABIMSE#TRPBF | 製造中 | |
LT8610ABIMSE-3.3#PBF | 製造中 | |
LT8610ABIMSE-3.3#TRPBF | 製造中 | |
LT8610ABIMSE-5#PBF | 製造中 | |
LT8610ABIMSE-5#TRPBF | 製造中 | |
LT8610AEMSE#PBF | 製造中 | |
LT8610AEMSE#TRPBF | 製造中 | |
LT8610AEMSE-3.3#PBF | 製造中 | |
LT8610AEMSE-3.3#TRPBF | 製造中 | |
LT8610AEMSE-5#PBF | 製造中 | |
LT8610AEMSE-5#TRPBF | 製造中 | |
LT8610AHMSE#PBF | 製造中 | |
LT8610AHMSE#TRPBF | 製造中 | |
LT8610AHMSE-3.3#PBF | 製造中 | |
LT8610AHMSE-3.3#TRPBF | 製造中 | |
LT8610AHMSE-5#PBF | 製造中 | |
LT8610AHMSE-5#TRPBF | 製造中 | |
LT8610AIMSE#PBF | 製造中 | |
LT8610AIMSE#TRPBF | 製造中 | |
LT8610AIMSE-3.3#PBF | 製造中 | |
LT8610AIMSE-3.3#TRPBF | 製造中 | |
LT8610AIMSE-5#PBF | 製造中 | |
LT8610AIMSE-5#TRPBF | 製造中 | |
4 11, 2019 - 19_0067 Notification of Wafer Fab Location Change for 0.35 BCD Process |
||
LT8610ABEMSE#PBF | 製造中 | |
LT8610ABEMSE#TRPBF | 製造中 | |
LT8610ABEMSE-3.3#PBF | 製造中 | |
LT8610ABEMSE-3.3#TRPBF | 製造中 | |
LT8610ABEMSE-5#PBF | 製造中 | |
LT8610ABEMSE-5#TRPBF | 製造中 | |
LT8610ABHMSE#PBF | 製造中 | |
LT8610ABHMSE#TRPBF | 製造中 | |
LT8610ABHMSE-3.3#PBF | 製造中 | |
LT8610ABHMSE-3.3#TRPBF | 製造中 | |
LT8610ABHMSE-5#PBF | 製造中 | |
LT8610ABHMSE-5#TRPBF | 製造中 | |
LT8610ABIMSE#PBF | 製造中 | |
LT8610ABIMSE#TRPBF | 製造中 | |
LT8610ABIMSE-3.3#PBF | 製造中 | |
LT8610ABIMSE-3.3#TRPBF | 製造中 | |
LT8610ABIMSE-5#PBF | 製造中 | |
LT8610ABIMSE-5#TRPBF | 製造中 | |
LT8610AEMSE#PBF | 製造中 | |
LT8610AEMSE#TRPBF | 製造中 | |
LT8610AEMSE-3.3#PBF | 製造中 | |
LT8610AEMSE-3.3#TRPBF | 製造中 | |
LT8610AEMSE-5#PBF | 製造中 | |
LT8610AEMSE-5#TRPBF | 製造中 | |
LT8610AHMSE#PBF | 製造中 | |
LT8610AHMSE#TRPBF | 製造中 | |
LT8610AHMSE-3.3#PBF | 製造中 | |
LT8610AHMSE-3.3#TRPBF | 製造中 | |
LT8610AHMSE-5#PBF | 製造中 | |
LT8610AHMSE-5#TRPBF | 製造中 | |
LT8610AIMSE#PBF | 製造中 | |
LT8610AIMSE#TRPBF | 製造中 | |
LT8610AIMSE-3.3#PBF | 製造中 | |
LT8610AIMSE-3.3#TRPBF | 製造中 | |
LT8610AIMSE-5#PBF | 製造中 | |
LT8610AIMSE-5#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ 1 | ||
LTC4370 | 新規設計に推奨 | 2電源ダイオードOR電流平衡コントローラ |
サージ・ストッパ、過電圧および過電流保護 1 | ||
LTC4365 | 新規設計に推奨 | 低電圧、過電圧および逆電源保護コントローラ |
デジタル・パワー・システム・マネージメント(PSM) 1 | ||
LTC2974 | 新規設計に推奨 | 正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
LT8610AX | 新規設計に推奨 | 175°Cまで動作する42V、3.5A 同期整流式降圧レギュレータ |
ツールおよびシミュレーション
LTspice 3

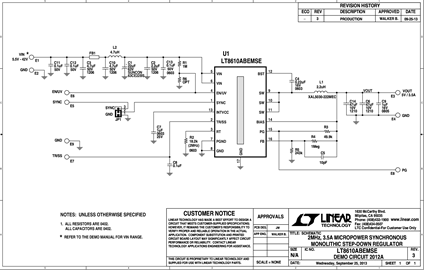

- LT8610A Demo Circuit - 5V 2MHz µPower Step-Down Converter (5.5-42V to 5V @ 3.5A)

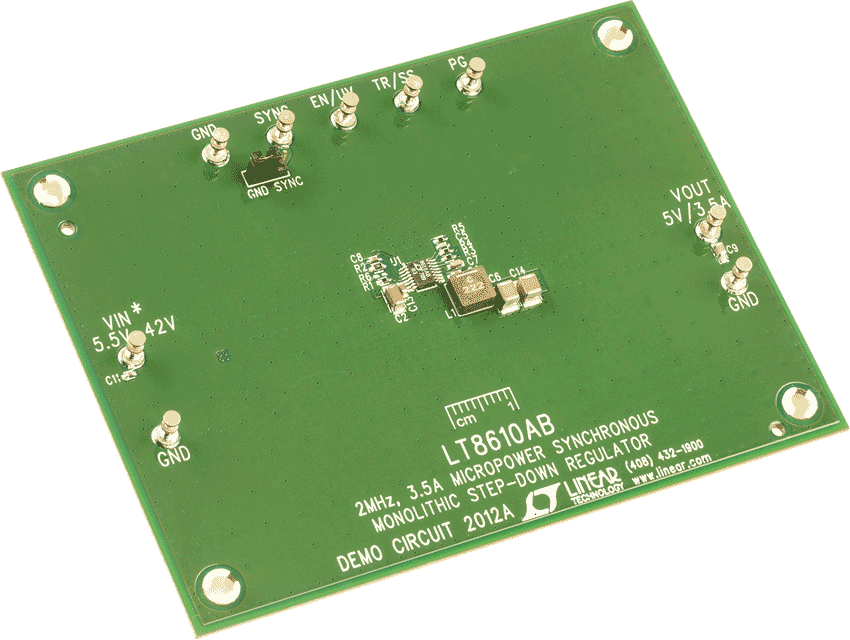

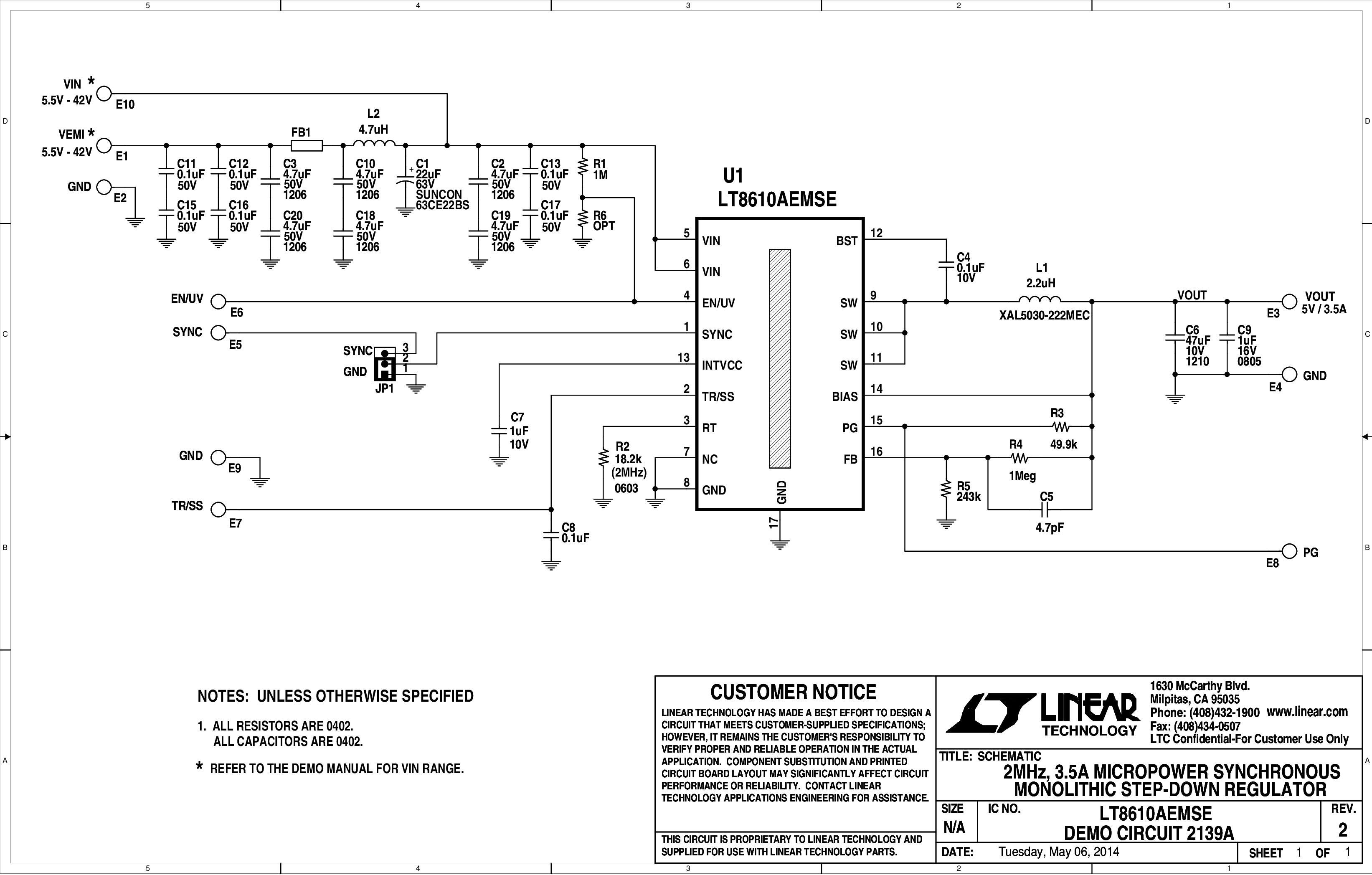

- LT8610AB Demo Circuit - 5V 2MHz µPower Step-Down Converter with Light Load Efficiency (5.5-42V to 5V @ 3.5A)
