LTC1983

ThinSOTの100mA安定化チャージポンプ・インバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.15
特長
  • 固定出力電圧:-3V、-5V、または低ノイズのVINから-VINへの反転出力
  • 出力電圧精度:±4%
  • 低消費電流:25μA
  • 100mAの出力電流が可能
  • 動作電圧範囲:2.3V~5.5V(LTC1983-5)
  • 900kHz発振器を内蔵
  • "ゼロ電流"シャットダウン
  • 短絡および熱保護機能
  • 高さの低い(1mm)ThinSOTパッケージ
製品概要
show more Icon

LTC1983-3とLTC1983-5は負の安定化出力を生成する反転チャージポンプDC/DCコンバータです。 これらのデバイスは、わずか3個の小型外付けコンデンサで、最大100mAの出力電流を供給可能です。また、入力電源電圧と出力電流に応じて、(-VIN電源を構成する)オープン・ループ・モードまたは安定化出力モードで動作可能です。

LTC1983-3/LTC1983-5は、消費電流が標準25μAと非常に低く、SHDNピンでゼロ電流シャットダウン・モードを設定できるなど、 携帯アプリケーションで有効な機能を数多く塔載しています。

また、熱保護機能と短絡保護機能も搭載しています。これらのデバイスは高さの低い(1mm)6ピンThinSOTパッケージで供給されます。


アプリケーション

  • 単一電源システムでの-3V生成
  • 携帯機器
  • LCDバイアス電源
  • GaAs FETバス電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.15

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1983ES6-3#TRMPBF
  • HTML
  • HTML
LTC1983ES6-3#TRPBF
  • HTML
  • HTML
LTC1983ES6-5#TRMPBF
  • HTML
  • HTML
LTC1983ES6-5#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

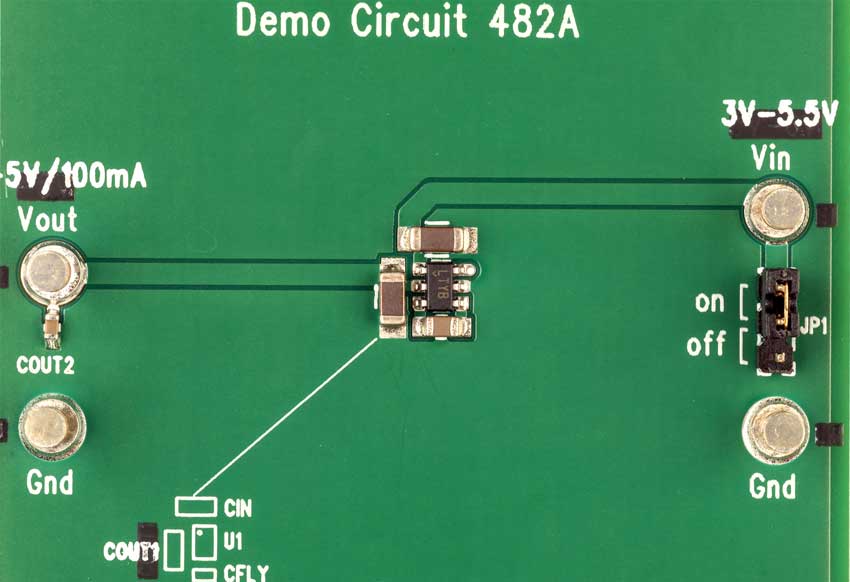

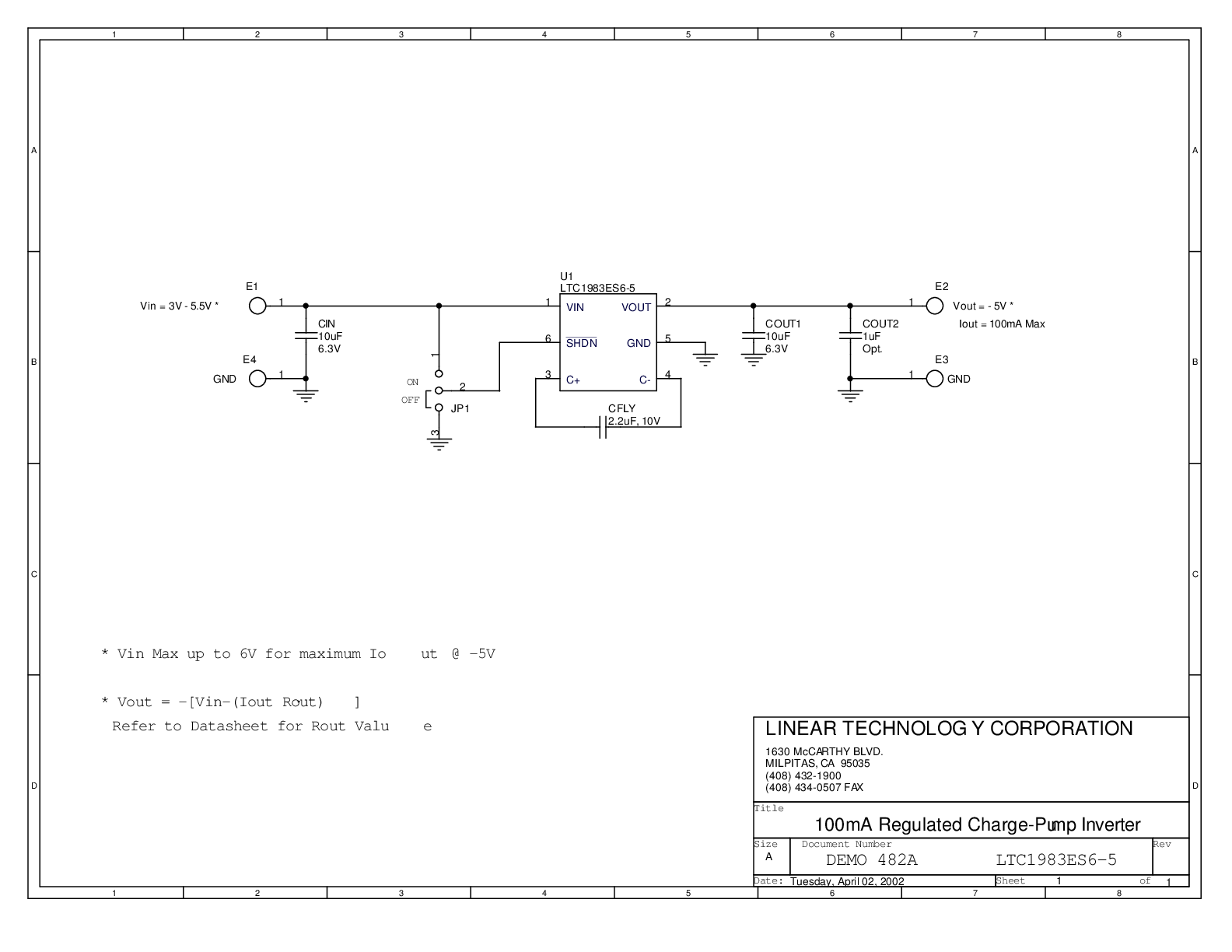

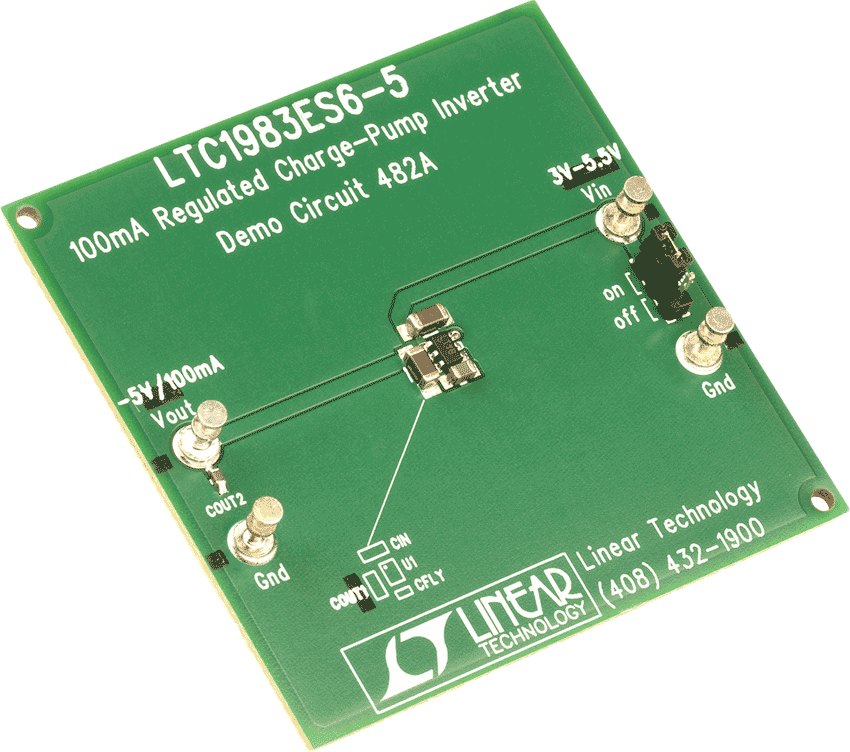

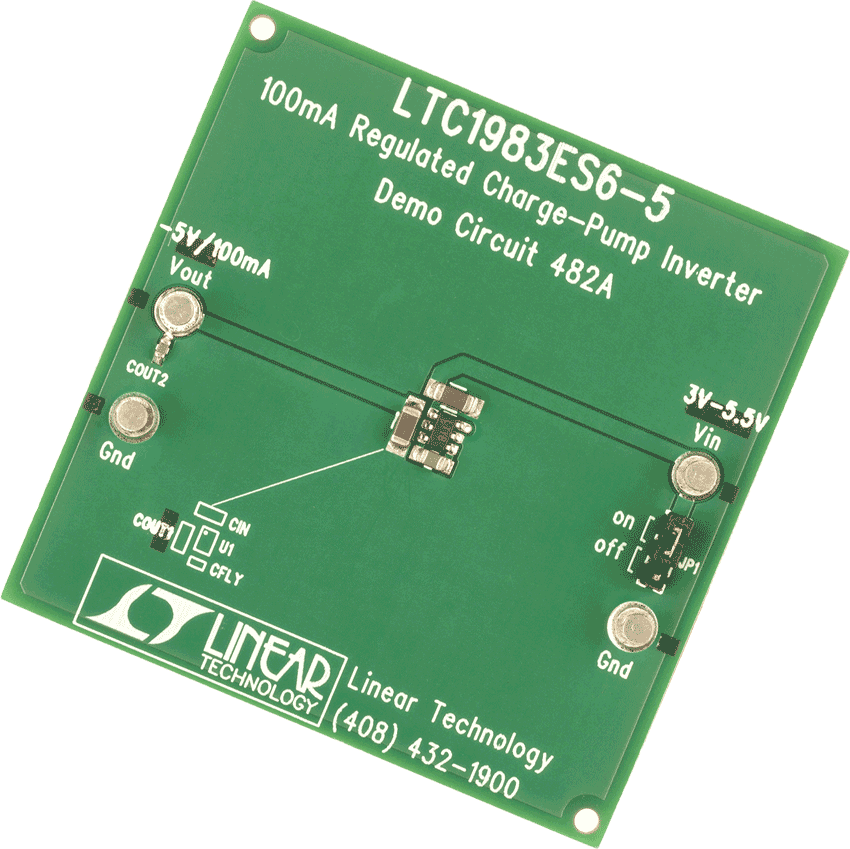

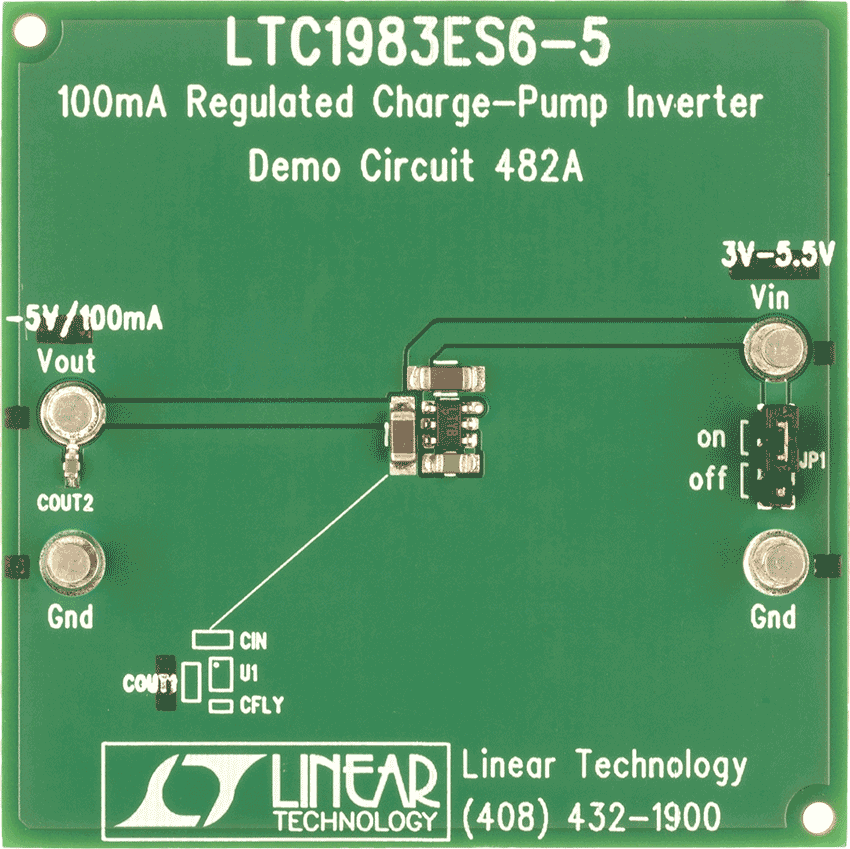

DC482A
