LTC3261

高電圧、低静止電流の反転型チャージポンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.45
特長
  • 入力電圧範囲:4.5V~32V
  • 反転型チャージポンプにより–VINを発生
  • Burst Mode®動作での静止電流:60μA
  • チャージポンプの出力電流:最大100mA
  • 設定可能な発振器周波数:50kHz~500kHz
  • 短絡保護/過熱保護

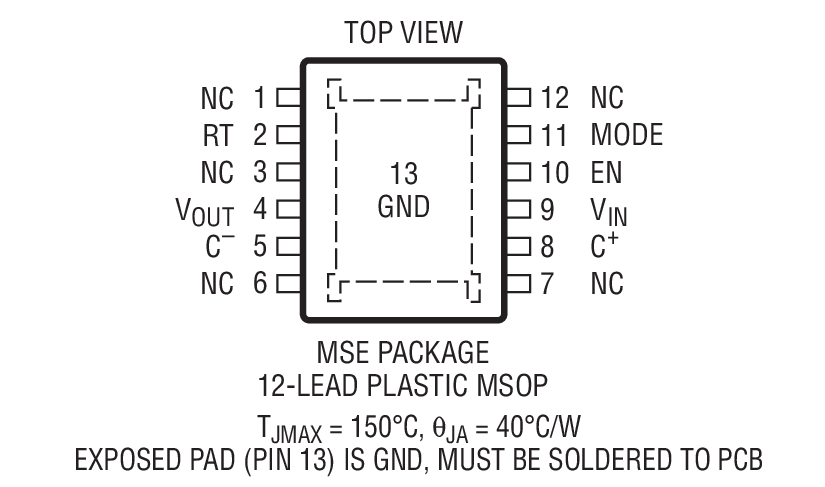

  • 高さの低い熱特性の向上した12ピンMSOPパッケージ
製品概要
show more Icon

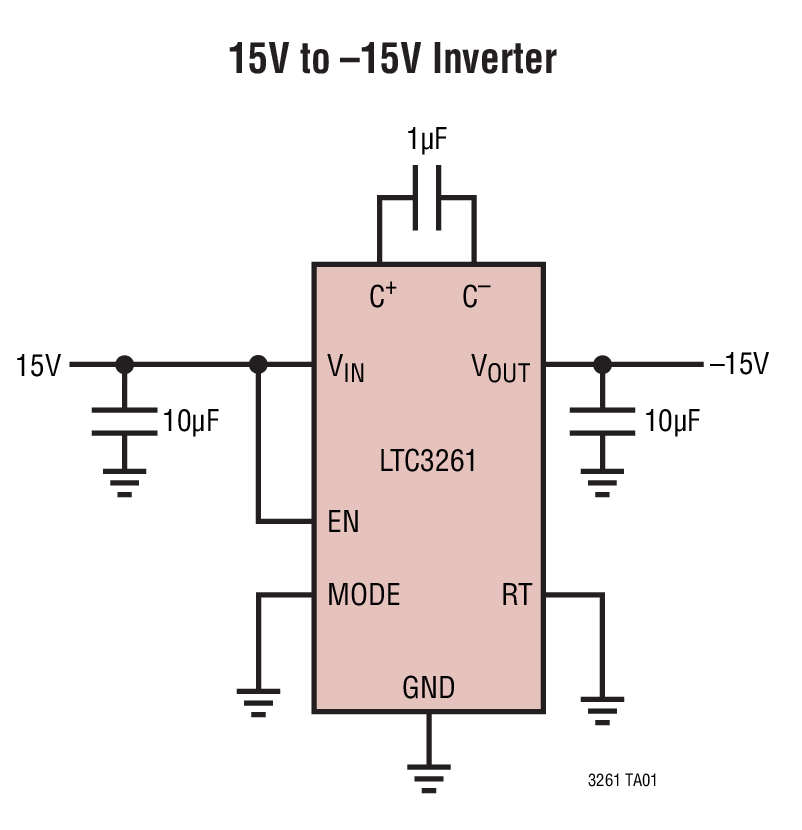

LTC3261は、4.5V~32Vの広い入力電圧範囲で動作する高電圧の反転型チャージポンプで、最大100mAの出力電流を供給できます。

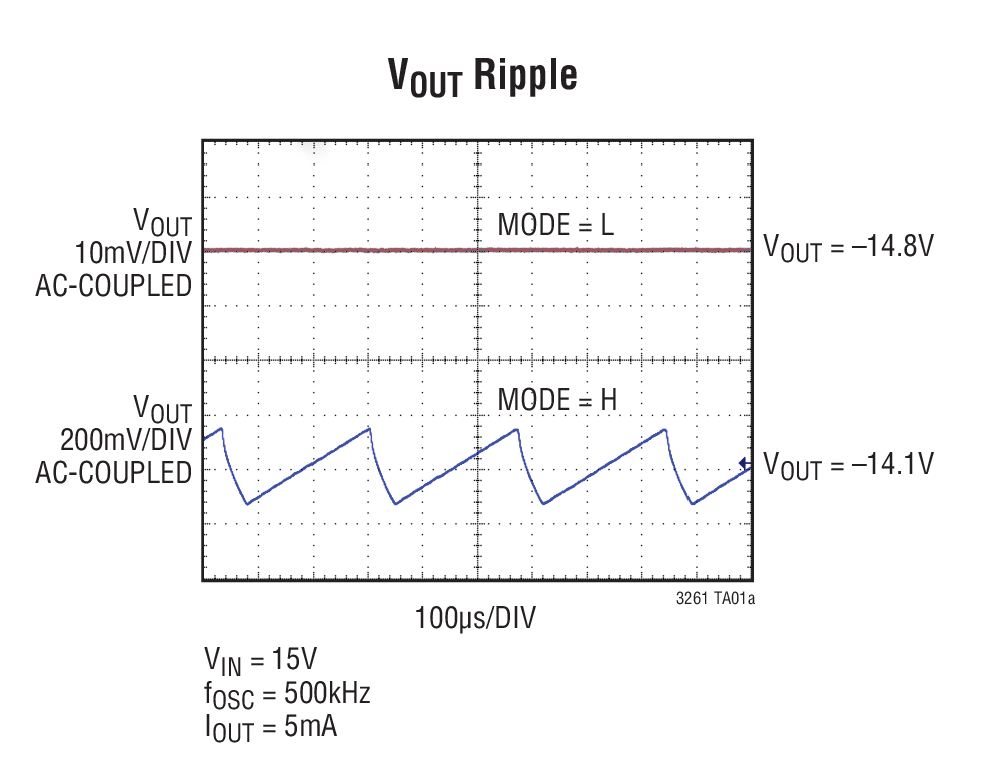

チャージポンプは低静止電流のBurst Mode動作または低ノイズの固定周波数モードで動作します。Burst Mode動作では、チャージポンプのVOUTは–0.94 • VINで安定化し、LTC3261に流れる静止電流はわずか60μAです。固定周波数モードでは、チャージポンプが–VINに等しい出力を発生し、固定の500kHzか、外付け抵抗を使用して50kHz~500kHzの設定周波数で動作します。LTC3261は熱特性の向上した12ピンMSOPパッケージで供給されます。


アプリケーション

  • 両極性/反転型電源
  • 産業用/計測装置用バイアス発生器
  • 携帯型医療機器
  • 携帯型計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.45

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3261EMSE#PBF
  • HTML
  • HTML
LTC3261EMSE#TRPBF
  • HTML
  • HTML
LTC3261HMSE#PBF
  • HTML
  • HTML
LTC3261HMSE#TRPBF
  • HTML
  • HTML
LTC3261IMSE#PBF
  • HTML
  • HTML
LTC3261IMSE#TRPBF
  • HTML
  • HTML
LTC3261MPMSE#PBF
  • HTML
  • HTML
LTC3261MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3261EMSE#PBF

製造中

LTC3261EMSE#TRPBF

製造中

LTC3261HMSE#PBF

製造中

LTC3261HMSE#TRPBF

製造中

LTC3261IMSE#PBF

製造中

LTC3261IMSE#TRPBF

製造中

LTC3261MPMSE#PBF

製造中

LTC3261MPMSE#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3261EMSE#PBF

製造中

LTC3261EMSE#TRPBF

製造中

LTC3261HMSE#PBF

製造中

LTC3261HMSE#TRPBF

製造中

LTC3261IMSE#PBF

製造中

LTC3261IMSE#TRPBF

製造中

LTC3261MPMSE#PBF

製造中

LTC3261MPMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3261EMSE#PBF

製造中

LTC3261EMSE#TRPBF

製造中

LTC3261HMSE#PBF

製造中

LTC3261HMSE#TRPBF

製造中

LTC3261IMSE#PBF

製造中

LTC3261IMSE#TRPBF

製造中

LTC3261MPMSE#PBF

製造中

LTC3261MPMSE#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3261EMSE#PBF

製造中

LTC3261EMSE#TRPBF

製造中

LTC3261HMSE#PBF

製造中

LTC3261HMSE#TRPBF

製造中

LTC3261IMSE#PBF

製造中

LTC3261IMSE#TRPBF

製造中

LTC3261MPMSE#PBF

製造中

LTC3261MPMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1882A

LTC3261EMSE Demo Board | High Voltage, Low IQ Inverting Charge Pump, 4.5V ≤ VIN ≤ 32V, VOUT = -VIN @ 100mA

zoom

DC1882A

LTC3261EMSE Demo Board | High Voltage, Low IQ Inverting Charge Pump, 4.5V ≤ VIN ≤ 32V, VOUT = -VIN @ 100mA

LTC3261EMSE Demo Board | High Voltage, Low IQ Inverting Charge Pump, 4.5V ≤ VIN ≤ 32V, VOUT = -VIN @ 100mA

製品の詳細

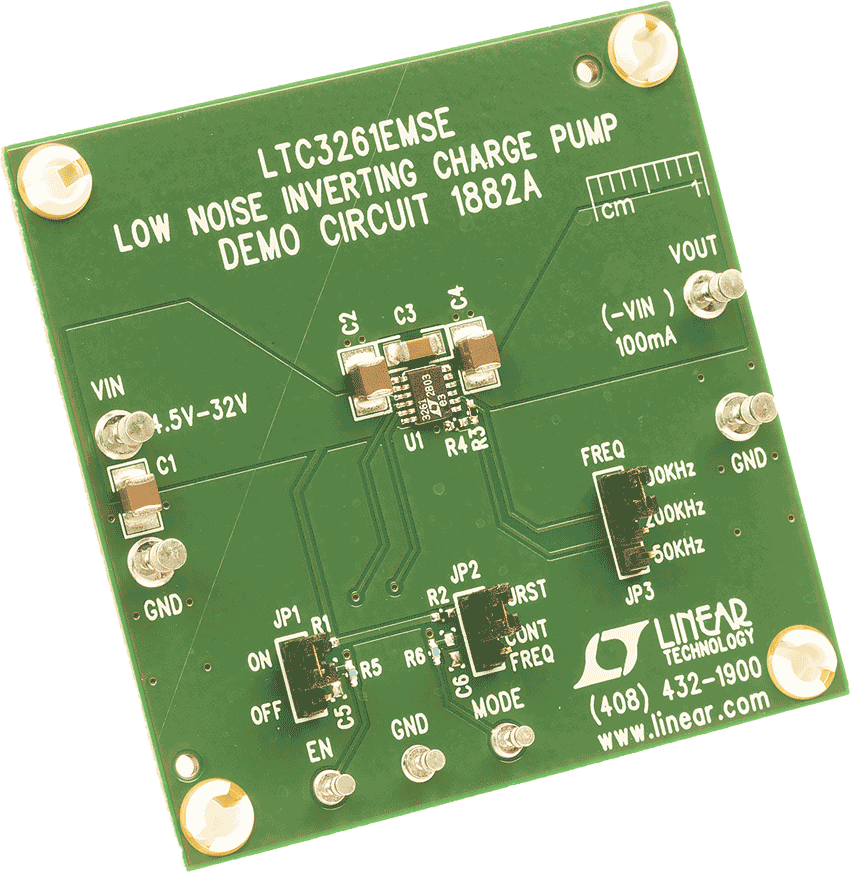

Demonstration circuit 1882 is a high voltage inverting charge pump featuring the LTC3261EMSE. The LTC3261 operates with an input voltage from 4.5V to 32V and provides up to 100mA of output current. The output voltage is unregulated and is the negative of the input voltage (-VIN). The demo board provides selectable Burst Mode® operation or constant-frequency mode operation, plus allows selection of the operating frequency (500kHz, 200kHz or 50kHz).
