特長
- 高性能
- 高相対精度（INL）：±3LSB（max）＠16ビット
- 総合未調整誤差（TUE）：FSRの0.14％（max）
- オフセット誤差：±1.5mV（max）
- ゲイン誤差：FSRの±0.06%（max）
- 低ドリフト2.5 Vレファレンス：2 ppm/°C（typ）
- 広い動作範囲
- 温度範囲：－40°C～＋125°C
- 電源電圧：2.7V～5.5V
- 容易な実行
- ユーザー選択可能なゲイン：1又は2（GAINピン）
- 1.8Vロジック互換
- 50MHzリードバック又はデイジーチェーン付きSPI
- 20ピン、RoHS準拠TSSOPとLFCS
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD5672R / AD5676Rは低消費電力、オオクタル、12ビット / 16ビットのバッファ付き電圧出力DACです。これらの製品は2.5V、2ppm/°Cの内部リファレンス（デフォルトでイネーブルになります）とフルスケール出力を2.5V（ゲイン＝1）あるいは5V（ゲイン＝2）に切り替えられるゲイン選択ピンを備えています。これらの製品は単電源2.7V～5.5Vで動作し、単調増加性が設計保証されています。パッケージは20ピンTSSOPと20ピンLFCSPを採用しています。
AD5672R / AD5676Rは又パワーオン・リセット回路とRSTSELピンを備えているので、DAC出力をゼロ又は中間点にしてパワーアップし、有効な書込みがあるまでこの出力状態を維持します。各デバイスはパワーダウン機能を備えているので、パワーダウン・モード時にはデバイスの消費電流が3Vで1µAに減ります。
製品のハイライト
- 高相対精度（INL）
AD5672R（12ビット）：±1LSB（max）
AD5675R（16ビット）：±3LSB（max） - 低ドリフト、2.5Vリファレンスを内蔵
アプリケーション
- オプティカル・トランシーバ
- 基地局の電源アンプ
- プロセス制御（プログラマブル・ロジック・コントロール [PLC] I/Oカード）
- 工業用オートメーション
- データ･アクイジション･システム
7
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5672R
資料
Filters
1つが該当
-
すべて
-
データシート
-
すべて
-
English
-
日本語
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
デバイス・ドライバ 3
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5672RBCPZ-REEL7 |
20-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|
| AD5672RBCPZ-RL |
20-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|
| AD5672RBRUZ |
20-Lead TSSOP
|
|
|
| AD5672RBRUZ-REEL7 |
20-Lead TSSOP
|
|
- AD5672RBCPZ-REEL7
- ピン／パッケージ図
-
20-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5672RBCPZ-RL
- ピン／パッケージ図
-
20-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5672RBRUZ
- ピン／パッケージ図
-
20-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5672RBRUZ-REEL7
- ピン／パッケージ図
-
20-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 9, 2018
- 18_0020
AD5675/76 and AD5671/72/75/76R Timing Spec Updates
AD5672RBCPZ-REEL7
製造中
AD5672RBCPZ-RL
製造中
AD5672RBRUZ
製造中
AD5672RBRUZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 9, 2018
- 18_0020
AD5675/76 and AD5671/72/75/76R Timing Spec Updates
AD5672RBCPZ-REEL7
製造中
AD5672RBCPZ-RL
製造中
AD5672RBRUZ
製造中
AD5672RBRUZ-REEL7
製造中
ソフトウェアおよび製品のエコシステム
Mbed サポート
Learn how to get started with Mbed
Mbed is an open source, development environment for ARM microcontrollers.
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
正電圧のリニア電圧レギュレータ（LDO）1 |
||||
|
新規設計に推奨 |
リニア・レギュレータ（LDO）、20V、300mA、CMOS、低ノイズ |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2
EVAL-AD5676R2ARDZ
Evaluating the AD5676R (SPI, TSSOP)
製品の詳細
The user guide details the operation of the EVAL-AD5675RARDZ (I2C) evaluation board and the EVAL-AD5676R2ARDZ (serial peripheral interface (SPI)) evaluation board for the AD5675R (TSSOP, I2C) and AD5676R (TSSOP, SPI), respectively, which are both octal channel, voltage output digital-to-analog converters (DACs).
The EVAL-AD5675RARDZ and the EVAL-AD5676R2ARDZ evaluation boards are designed to facilitate quick prototyping of the AD5675R or AD5676R circuits, thereby reducing design time. Both devices operate from a single 2.7 V to 5.5 V supply. Additionally, these devices both have an internal 2.5 V reference. A different reference voltage (VREF) can be applied via the EXT_REF SMB connector, if required. While sharing common features, the two DACs differ in their digital interface protocols. The AD5676R employs SPI, while the AD5675R employs I2C.
The EVAL-AD5675RARDZ and the EVAL-AD5676R2ARDZ evaluation boards interface to the USB port of a PC via a System Demonstration Platform (SDP) controller board (EVAL-SDP-CK1Z (SDP-K1)). The Analysis | Control | Evaluation (ACE) software is available for download from both the EVAL-AD5675RARDZ product page and the EVAL-AD5676R2ARDZ product page. This software can be used with the evaluation board to allow the user to program the AD5675R and AD5676R, respectively. A PMOD connection is also available to allow the connection of microcontrollers to either evaluation board. Note that when a microcontroller is used through the PMOD connection, the EVAL-SDP-CK1Z (SDP-K1) must be disconnected, and the user cannot use the ACE software.
The EVAL-AD5675RARDZ and the EVAL-AD5676R2ARDZ both require the EVAL-SDP-CK1Z (SDP-K1) controller board, which are available for purchase from Analog Devices. For full details on the AD5675R and the AD5676R, see the AD5675R and AD5676R data sheets, which must be consulted in conjunction with this user guide when using the EVALAD5675RARDZ or the EVAL-AD5676R2ARDZ evaluation boards.
資料
EVAL-AD5676
AD5676 and AD5676R Evaluation Board
製品の詳細

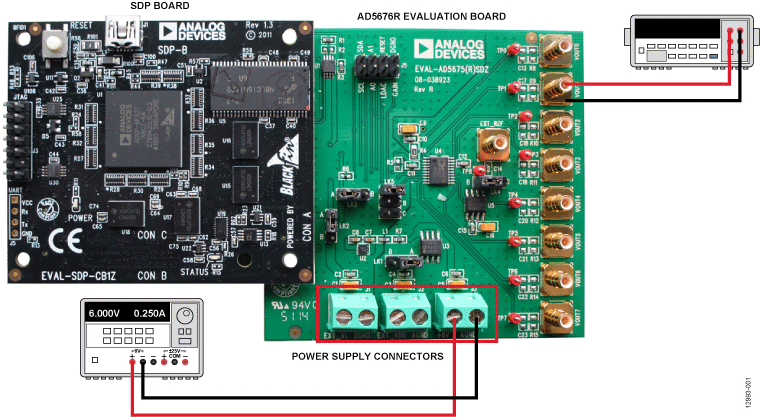

The EVAL-AD5676SDZ/EVAL-AD5676RSDZ evaluation boards help users to quickly prototype new AD5676/AD5676R circuits and reduce design time. The AD5676/AD5676R operate from a single 2.7 V to 5.5 V supply. The AD5676R has an internal 2.5 V reference giving a maximum output voltage of 2.5 V or 5 V. The AD5676 does not have an internal reference; therefore, an ADR431 is provided on-board as a 2.5 V reference source. A different reference voltage can be applied via the EXT_REF SMB connector, if required.
Full data on the AD5676/AD5676R are available in the respective product data sheets, available from Analog Devices, which should be consulted in conjunction with user guide (UG-814) when using the evaluation boards.
The evaluation boards interface to the USB port of a PC via the SDP board. The Analysis Control Evaluation (ACE) software is available for use with the evaluation board to allow the user to program the AD5676/AD5676R.
The evaluation boards are compatible with the EVAL-SDP-CB1Z Blackfin® SDP controller board (SDP-B), which is available for order on the Analog Devices website at www.analog.com.
ツールおよびシミュレーション 3
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
Precision DAC Error Budget Tool
IBISモデル 2
リファレンス・デザイン 1
CN0229
I/O カードや PLC アプリケーション向け、柔軟な構成設定が可能な4 チャンネル、電圧および電流出力回路※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
Circuits from the Lab®
