AD5593R

製造中

ADC / DAC、8チャンネル、12ビット、設定可能、リファレンス内蔵、I²Cインターフェース

データシート (Rev. H) 製品セレクション・テーブル

製品モデル: 4
1Ku当たりの価格: 最低価格：$3.83

Viewing:

製品の詳細

8チャンネルの設定可能なADC / DAC / GPIO
- 下記の機能を任意の組み合わせに設定可能
  - 8×12ビットDACチャンネル
  - 8×12ビットADCチャンネル
  - 8×汎用デジタルI/Oピン

温度センサーを内蔵
16ピンTSSOP／LFCSPと16ピンWLCSPパッケージ
I²Cインターフェース

製品モデル: 4
1Ku当たりの価格: 最低価格：$3.83

ドキュメント

データシート 1

AD5593R: 8-Channel, 12-Bit, Configurable ADC/DAC with On-Chip Reference, I²C Interface Data Sheet (Rev.H) 08/02/2023

ユーザ・ガイド 2

UG-756: Evaluating the AD5593R: 8-Channel, 12-Bit, Configurable ADC/DAC with On-Chip Reference 04/03/2015

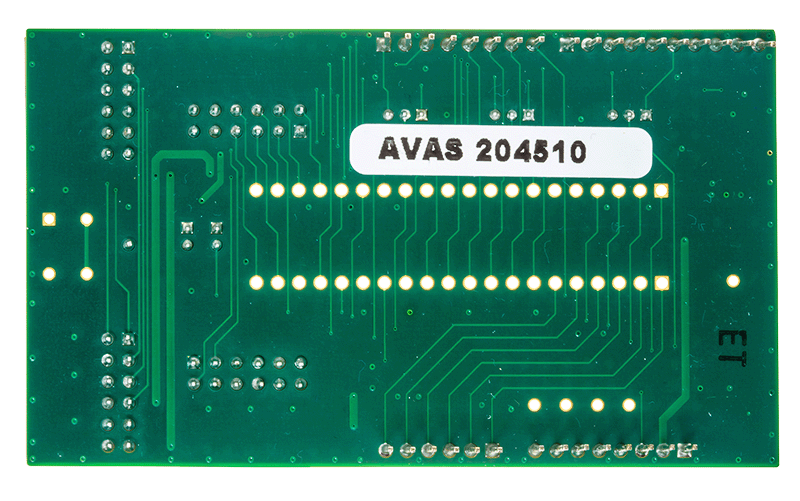

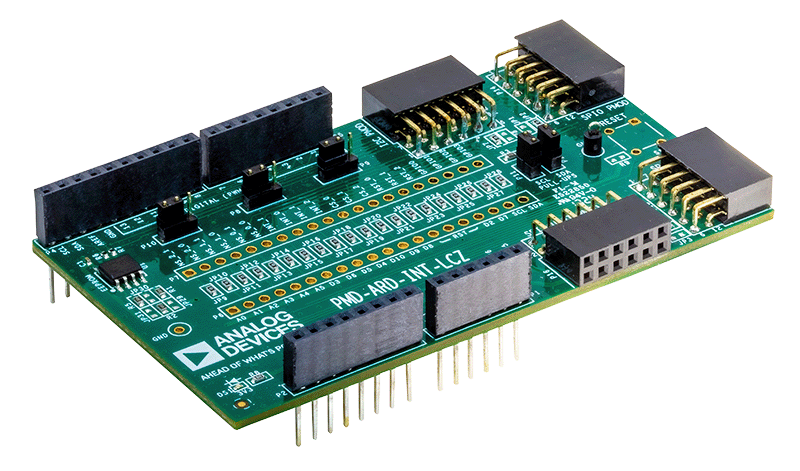

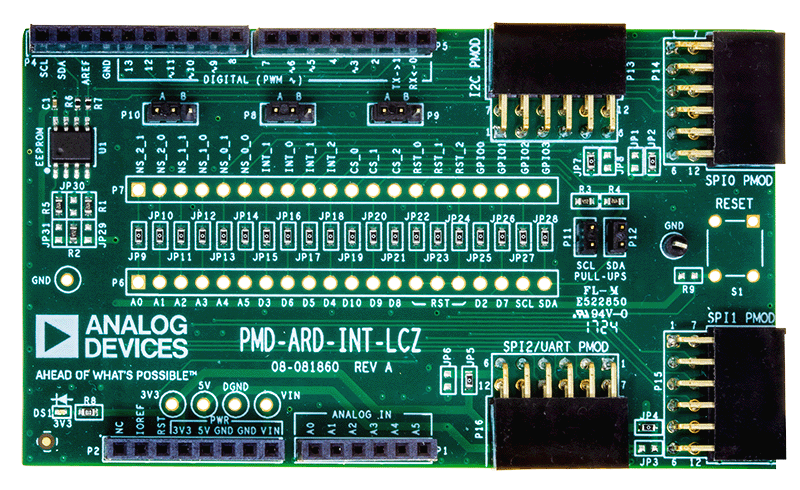

UG-2264: PMD-ARD-INT-LCZ Hardware User Guide (Rev.0) 11/06/2024

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD5593RBCBZ-RL7	16-Ball WLCSP (1.96mm x 1.96mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5593RBCPZ-RL7	16-Lead LFCSP (3mm x 3mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5593RBRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5593RBRUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN
該当なし
1 28, 2019 - 18_0049 Assembly Site Transfer of AD5592R/AD5593R LFCSP Products to ASE Chungli
		PCN18_0049_Form Material_Report Detailed Change Description Detailed Change Description Package Outline Drawing Qualification Plan
AD5593RBCPZ-RL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

Learn how to get started with Mbed 1

Mbed is an open source, development environment for ARM microcontrollers.

More Mbed supported ADI Products

Mbed サポート 3

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
シリーズ電圧リファレンス 3
ADR425	製造中	リファレンス電圧、超高精度低ノイズ5.00V XFET®
ADR431	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース機能付き
ADR435	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース能力有
正電圧のリニア電圧レギュレータ（LDO） 1
ADP7102	新規設計に推奨	リニア・レギュレータ（LDO）、20V、300mA、CMOS、低ノイズ

ツールおよびシミュレーション

IBISモデル 1

AD5593R IBIS Model

評価用キット

リファレンスとI2Cインターフェース内蔵の柔軟な8チャンネル、12ビット、可変設定ADC/DAC/GPIO用PMODモジュール

今すぐ購入詳細を表示

機能と利点

8チャンネル12ビットのADCおよびDAC
DAC、ADC、GPIOへの設定可変出力
FPGAプラットフォームおよびMCUプラットフォームに接続可能

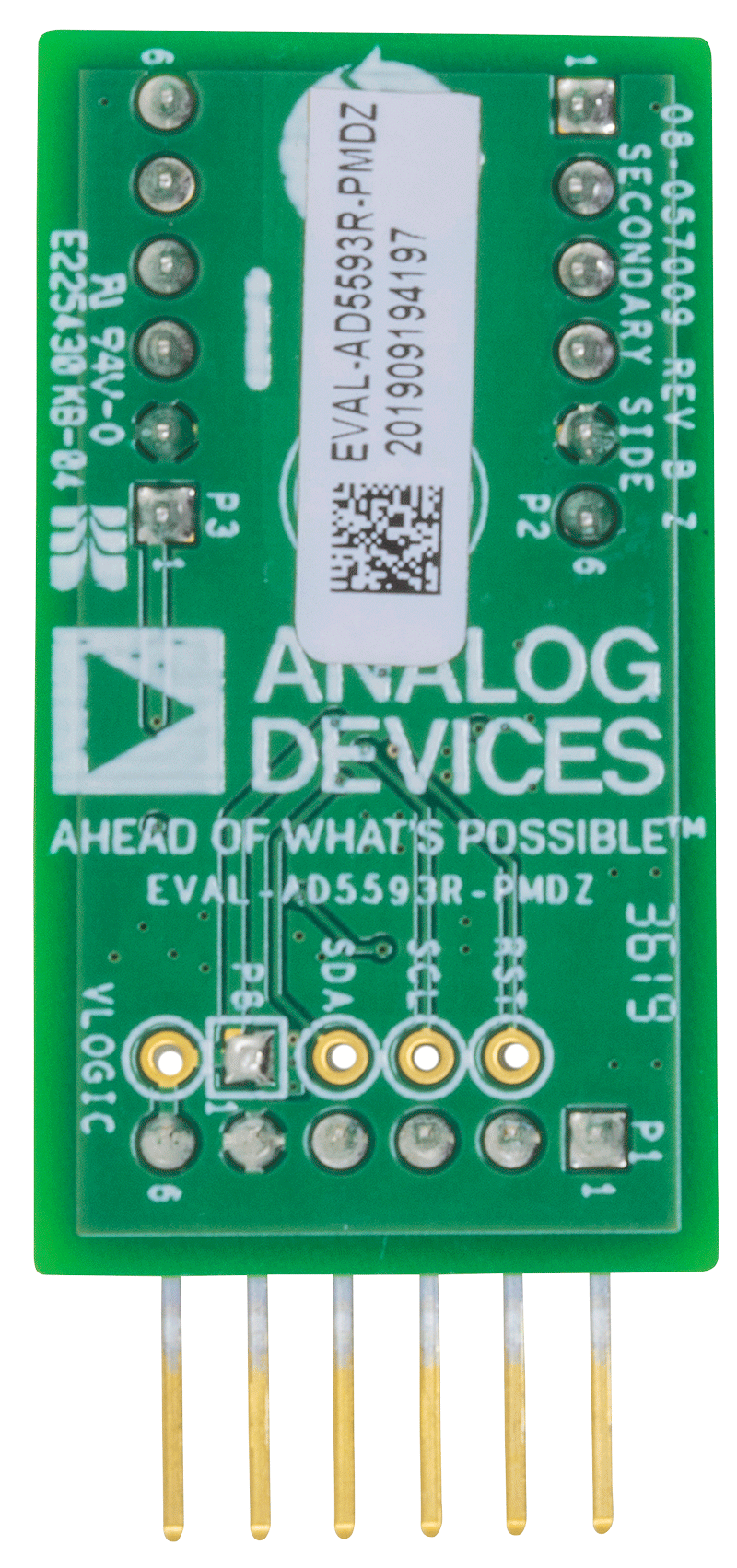

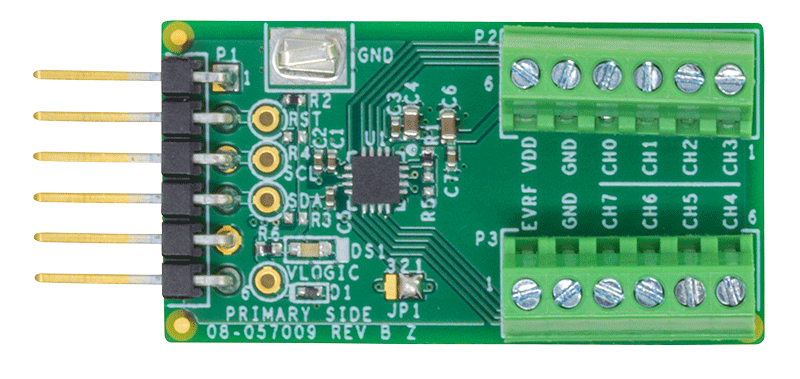

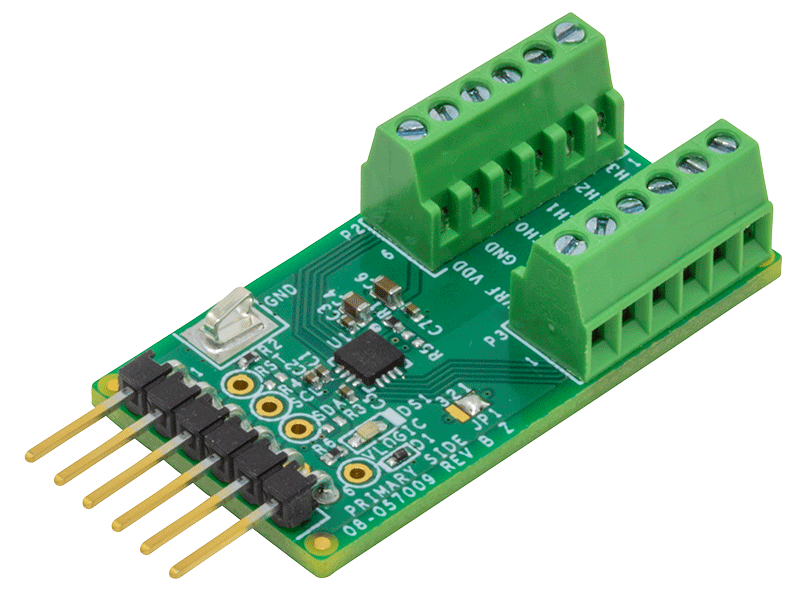

製品詳細

PMODに対応したこの評価／プロトタイピング・ボードは、リファレンスとI2Cインターフェース内蔵の柔軟な8チャンネル、12ビット、可変設定ADC/DAC/GPIO用のPMODモジュールです。このボードは、フル機能製品評価用ボードに対するロー・コストの代替手段として機能するもので、端子ブロック接続機能を備え、外部のシグナル・コンディショニングは不要です。電気的接続と物理的接続を直接行うことができるため、ハードウェアおよびソフトウェアをすぐに使用でき、ソリューション開発に役立てることができます。

I2C PMODペリフェラル・コネクタは、多くのMCUまたはFPGA開発ボードにも備わっているため、EVAL-AD5593R-PMDZはこれらのシステムに直接接続できます。プロトタイピングを行う場合、このボードは、以下に示すアナログ・デバイセズのコードを使用してADICUP3029開発プラットフォームと共に使用します。また、ユーザ独自のコードをカスタマイズできます。

資料

EVAL-AD5593R-PMDZ Hardware User Guide

EVAL-AD5592R/AD5593R PMDZ Software Reference Guide

EVAL-AD5593R-PMDZ Design & Integration Files
1.45 M

ソフトウェア

EVAL-AD5593R-PMDZ & ADICUP3029 Embedded Example Code

AD5593R Evaluation Board

今すぐ購入詳細を表示

製品詳細

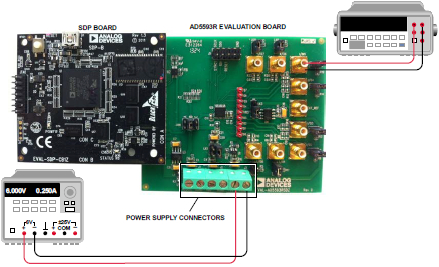

The evaluation board is designed to help customers quickly prototype new AD5593R circuits and reduce design time. The AD5593R operates from a single 2.7 V to 5.5 V supply and incorporates an internal 2.5 V reference to give an output voltage span of 2.5 V or 5 V. An external reference (a 2.5 V reference is provided on the evaluation board) can also be used to give an output from 0 V to V_REF or 0 V to 2 × V_REF.

The evaluation board interfaces to the USB port of a PC via the SDP board. Software is supplied with the evaluation board to allow the user to program the AD5593R.

This evaluation board requires the EVAL-SDP-CB1Z board (SDP-B controller board), which is available for order on the Analog Devices website at www.analog.com.
