製品概要
機能と利点
- Easy Drive
- 入力キックバックを大幅に削減
- 入力電流を0.5µA/MSPSに削減
- 長時間のアクイジション・フェーズ：サイクル時間の79%以上（1MSPS）
- 最初の変換から高精度、遅延やパイプライン遅延はなし
- 単電源動作のための入力スパン圧縮
- 高速変換で低SPIクロック・レートを実現
- 入力過電圧クランプ保護により最大50mAのシンク
- シリアル・インターフェース：SPI/QSPI/MICROWIRE/DSP互換
- 入力キックバックを大幅に削減
- 高性能
- 差動アナログ入力範囲：±VREF（VREFは2.4V～5.1V）
- スループット：2MSPS/1MSPS/500kSPSのオプション
- INL：最大±1.0LSB（±3.8ppm）
- 18ビットのノー・ミス・コードを確保
- S/N比：100.5dB（fIN = 1kHz、VREF = 5V）
- THD：−123dB（fIN = 1kHz）、−100dB（fIN = 100kHz）
- SINAD：89dB（fIN = 1MHz）（データシートの図17を参照）
- オーバーサンプリング・ダイナミック・レンジ：
- 103.5dB（OSR = 2）
- 130.5dB（OSR = 1024）
- 低消費電力
- 1.71V～5.5Vのロジック・インターフェースで1.8Vの単一電源動作
- 500kSPSで2.4mW（VDDのみ）
- 10kSPSで80μW、2MSPSで16mW（合計電力）
- 10ピン・パッケージ：3mm × 3mm LFCSP、3mm × 4.90mm MSOP
- AD4000/AD4004/AD4008ファミリとピン互換
- 確保されている動作温度範囲：−40°C～+125°C
製品概要
AD4003/AD4007/AD4011 は、高精度、高速、低消費電力、Easy Drive採用の18ビット高精度逐次比較レジスタ（SAR）A/Dコンバータ（ADC）で、単一の電源（VDD）で動作します。リファレンス電圧（VREF）は外部から供給され、電源電圧とは独立して設定できます。AD4003/AD4007/AD4011の消費電力はスループットに比例して増加します。
Easy Drive機能は、シグナル・チェーンの複雑さと消費電力の両方を緩和し、高いチャンネル密度を実現します。入力電流が低減されているため、特に高インピーダンス・モード時に、長い信号アクイジション・フェーズと相まって、専用のADCドライバが不要となります。Easy Driveは、これらのADCを駆動できる付随回路の範囲を拡大します（データシートの図2を参照）。
入力スパン圧縮により、ADCドライバ・アンプに負電源を提供する必要はなくなりますが、ADCコードの全範囲へのアクセスは維持されます。入力過電圧クランプはADCの入力を過電圧から保護してリファレンス・ピンの擾乱を最小限に抑え、外部保護ダイオードを不要のものとします。
最大2MSPSの高速デバイス・スループットにより、ユーザは、高周波信号を正確に取得でき、また、オーバーサンプリング手法を用いてアンチエイリアス・フィルタの設計に伴う課題を軽減できます。シリアル・ペリフェラル・インターフェース（SPI）のクロック・レート条件が緩和されているため、デジタル入出力の消費電力量を減らし、デジタル・ホストの選択肢を広げ、デジタル絶縁間でデータを送信するタスクを簡略化することができます。SPI対応のシリアル・ユーザ・インターフェースは、別々のVIOロジック電源を使用することによって、1.8V、2.5V、3V、および、5Vのロジックに対応できます。
アプリケーション
- 自動試験装置
- マシン・オートメーション
- 医療機器
- バッテリ駆動の装置
- 高精度データ・アクイジション・システム
- 計測器および制御システム
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AD4003-KGD: 18ビット2MSPS、高精度、SAR差動ADC データシート (Rev. 0)7/2/2018PDF234 K
-
AD4003/AD4007/AD4011: 18 ビット、2 MSPS 高精度 SAR 差動 ADC (Rev. D)10/28/2016PDF1 M
-

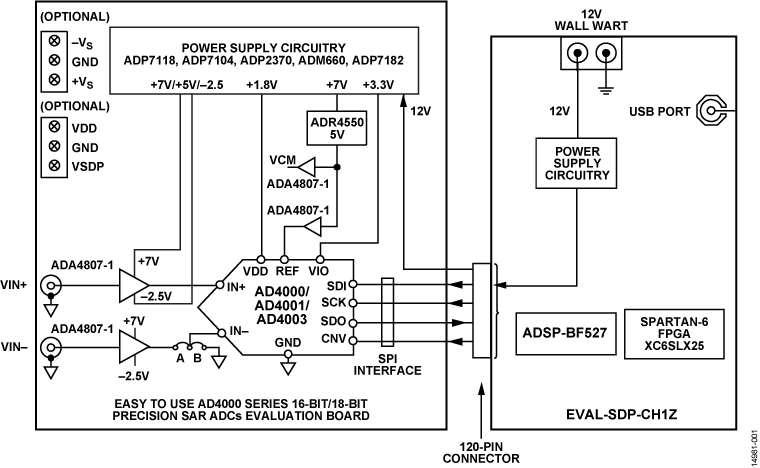

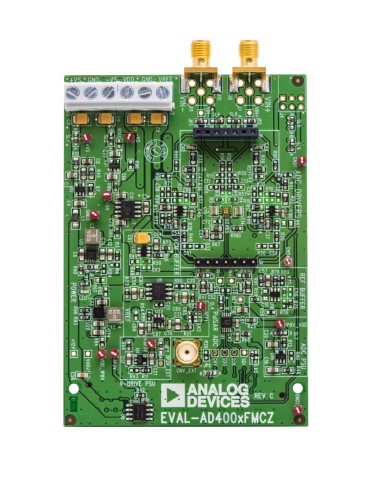

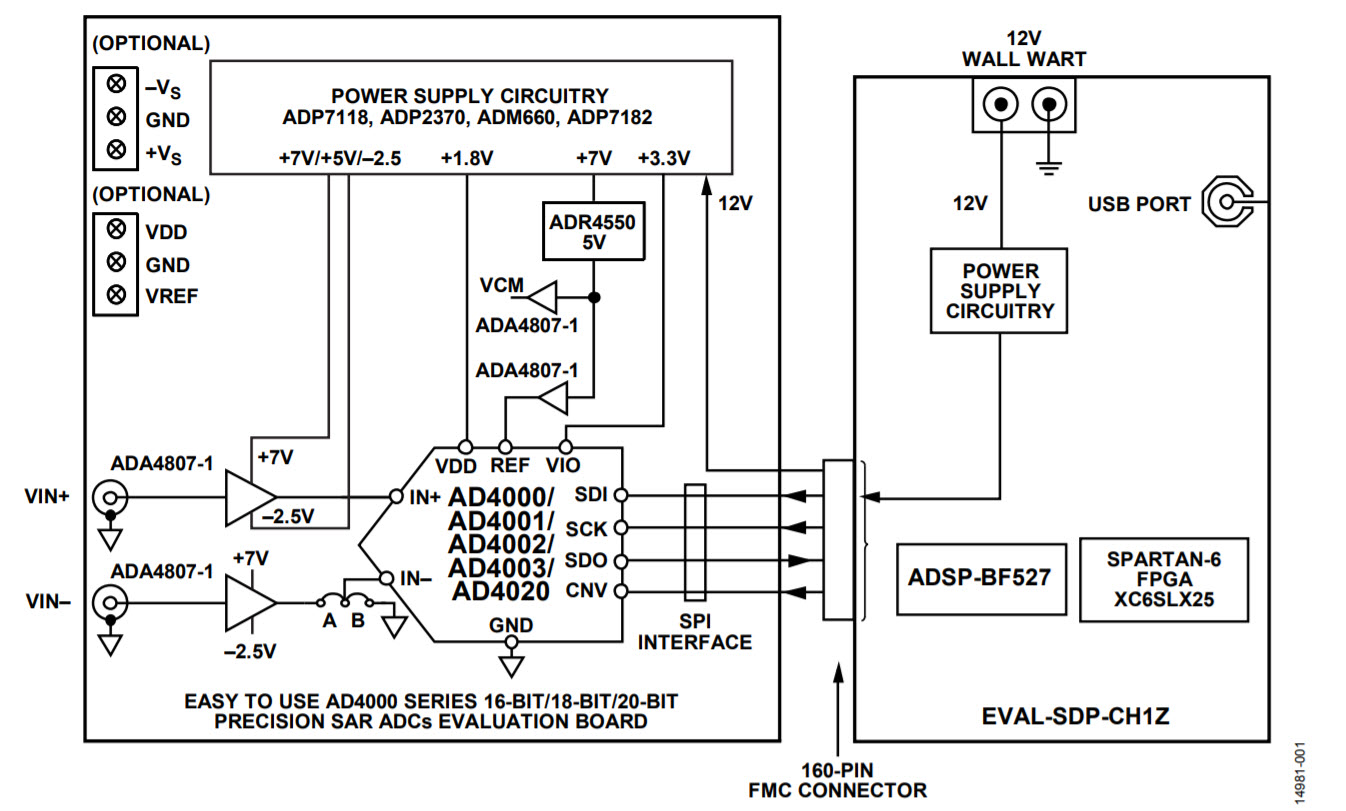

UG-1042: AD4000/AD4003 16/18 ビット高精度 SAR ADC 用評価ボード (Rev. A)10/28/2016PDF2M
-
CN-0385: 工業用シングル・エンドおよび差動信号対応 PGIA 付き絶縁型マルチチャンネル・データ・アクイジション・システム (Rev. 0)10/10/2016PDF525 K
-
AnalogMax-DAQファミリは簡単に試作できます11/1/2021 -
スマート・シティで見る産業用途向けのセンサー・ソリューション10/15/2018 -
高精度の SAR ADC ファミリー「AD400x」、設計課題の解決とシステムの複雑さの緩和を実現10/15/2018 -
産業用センサー向けのソリューション10/15/2018 -
SMARTopolis の概要10/15/2018
-
ADCを利用する高精度の計測を低消費電力で実現する方法9/1/2022
-
入力が高インピーダンスでピン互換の ADC ファミリー、駆動の容易さで ドライバの選択肢を広げる11/6/2017 アナログ・ダイアログ
-
高精度ADC用のシグナル・チェーンに生じる固定周波数のスプリアス、その解析と対策4/1/2017 アナログ・ダイアログ
-
新世代のSAR ADCを適用した シグナル・チェーンの設計、 高精度データ・アクイジションの課題を解消12/1/2016 アナログ・ダイアログ
ソフトウェア & システム
FPGA/HDL
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
AD4003
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
リファレンス・デザイン (1)
おすすめ製品
AD4003 コンパニオン製品
推奨 Driver Amplifiers
- For precision, low power, low distortion applications: ADA4807-1, ADA4940-1.
- For low input bias current, low noise applications: ADA4610-1.
- For high frequency, low noise, low distortion applications: ADA4897-1, ADA4932-1.
- For precision, lowest power applications: ADA4096-2, ADA4692-2, ADA4077-1, ADA4084-1.
推奨 External Voltage References
