ADP5300: 50 mA／500 mA、高効率、超低 消費電力降圧レギュレータ (Rev. B)9/10/2015PDF559K
製品概要
機能と利点
- 入力電源電圧範囲：2.15 V～6.50 V
- 下は2.00 V電圧まで動作
- 超低静止電源電流：180nA(無負荷)
- 出力電圧は1.2 V ～ 3.6 V又は0.8 V ～ 5.0 Vに選択可能
- 出力精度：±1.5% （PWMモードで全温度範囲）
- ヒステリシス・モード又はPWM動作モードに選択可能
- 出力電流
ヒステリシス・モードで最大50 mA
PWMモードで最大500 mA - VOUTOKフラッグは出力電圧をモニターします
- 超高速スイッチング停止制御
- 100% デューティ・サイクル動作モード
- スイッチング周波数は2 MHz、オプションで1.2 MHz ～ 2.5 MHzの外部周波数に同期
その他の機能ついては、データシートを参照してください。
製品概要
ADP5300は高効率、超低静止電流の降圧レギュレータで、無負荷で出力を安定化するための静止電流はわずか180 nA です。ADP5300は2.15 V ～ 6.50 Vの入力電源電圧範囲で動作するので、複数のアルカリ、NiMH、リチウム電池、その他の電源ソースを使用する事ができます。出力電圧は外部VID抵抗と工場出荷時のフューズによって0.8 V ～ 5.0 Vの範囲で選択可能です。この回路は全部で4個の小型の外付け部品しか必要としません。
ADP5300の動作はSYNC/MODEピンを介してヒステリシス・モードとPWMモードのいずれかに選択できます。ヒステリシス・モードの場合、レギュレータは高効率になり、1 mW以下の電力で最大50mAの出力電流が得られます。PWMモードの場合、レギュレータは出力リップルが小さくなり、最大500mAの出力電流が得られます。デバイスの動作中の柔軟に構成できる能力により、最長のバッテリ寿命と低システムノイズに対する要求の両方を満足させる超高効率パワーマネジメントが可能です。
ADP5300は出力電圧をモニターするVOUTOKフラッグを備え、PWMモードでは2 MHzのスイッチング周波数で動作します。SYNC/MODEを使用して1.2 Mhz ～ 2.5 MHzの外部クロックに同期させる事ができます。
ADP5300にはSTOPピンが含まれており1時的にスイッチング・レギュレータをディスエーブルにする事ができます。この方法により静かなシステム環境が得られ、データ変換、RFデータ転送、アナログ・センサーのようなノイズの敏感な回路に有効です。
ADP5300のその他の主な機能には、個別のイネーブル、QODそして過電流保護(OCP)、サーマル・シャットダウン（TSD）、入力の低電圧ロックアウト（UVLO）のような安全機能があります。
ADP5300は、10ピン、3 mm × 3 mm LFCSPパッケージを採用し、-40°C～+125°Cのジャンクション温度範囲で仕様が規定されています。
複数機能をもつピンの名前はそれらの関連する機能によって呼称される可能性があります。
アプリケーション
- 電力量（ガス量、水量）計
- ポータブル機器とバッテリ駆動装置
- 医療用アプリケーション
- キープ・アライブ電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

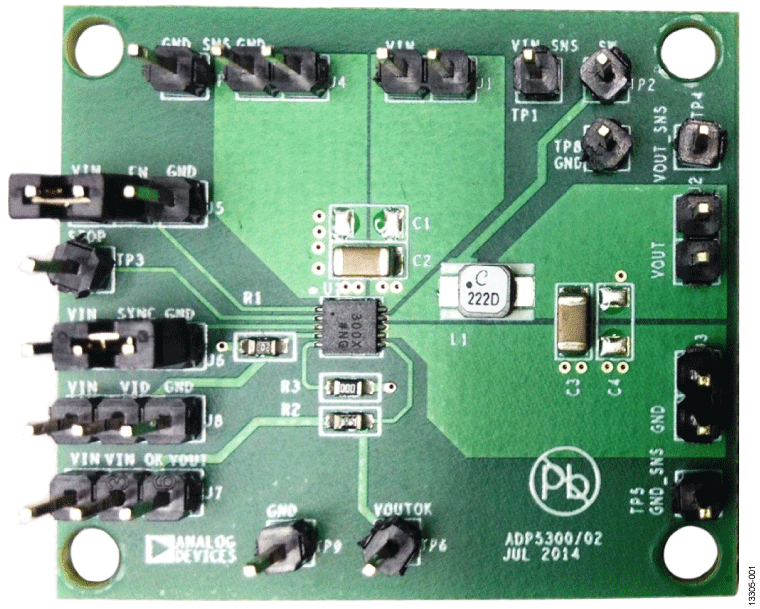

評価キット (1)
参考資料
-
AN-1406: 超低消費電力降圧 DC/DC レギュレータを使用した反転電源の設計 (Rev. 0)7/25/2016PDF224 K
-

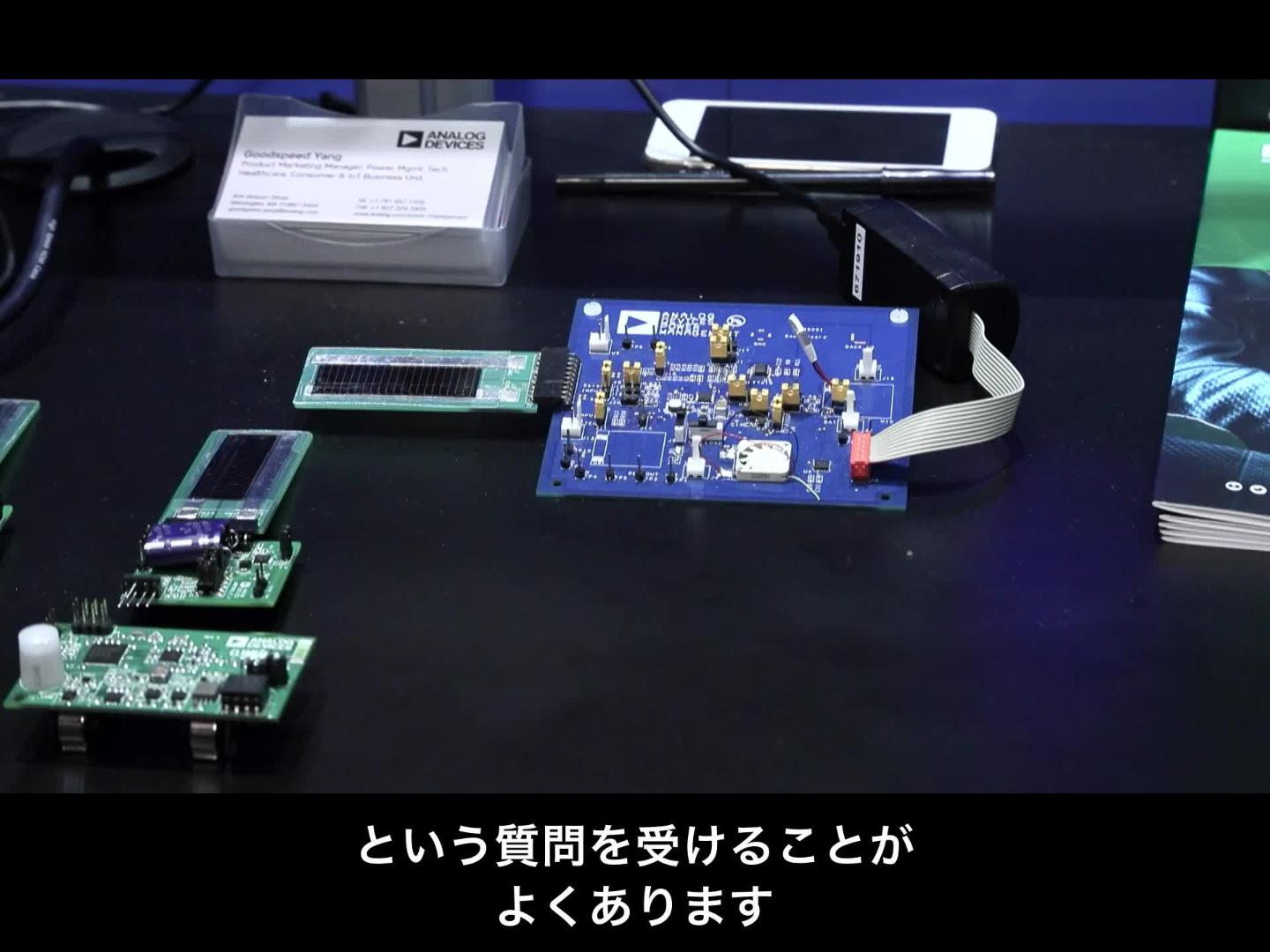

エナジー・ハーベスティングによる IoT ノードへの給電11/28/2018
-
スマート農業システムの実証実験を完了9/20/2019
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADP5300-1
ADP5300-2
ADP5300-3
ADP5300-4
