概览

优势和特点

  • n双通道±25A或单通道±50A输出源电流/吸电流
  • 输入电压范围:4.5V至18V(绝对最大值为20V)
  • 输出电压范围:0.6V至7.5V(绝对最大值为8V)
  • 线路、负载和温度范围内的最大总直流输出误差:±1.5%
  • 可调控制环路补偿
  • 差分远程检测放大器
  • 电流模式控制/快速瞬态响应
  • 多相并联均流高达±300A
  • 内部温度监控器
  • 可调开关频率或同步
  • 可调开关频率或同步
  • 可选跳脉冲工作模式
  • 软启动/电压跟踪
  • 输入和输出过压保护

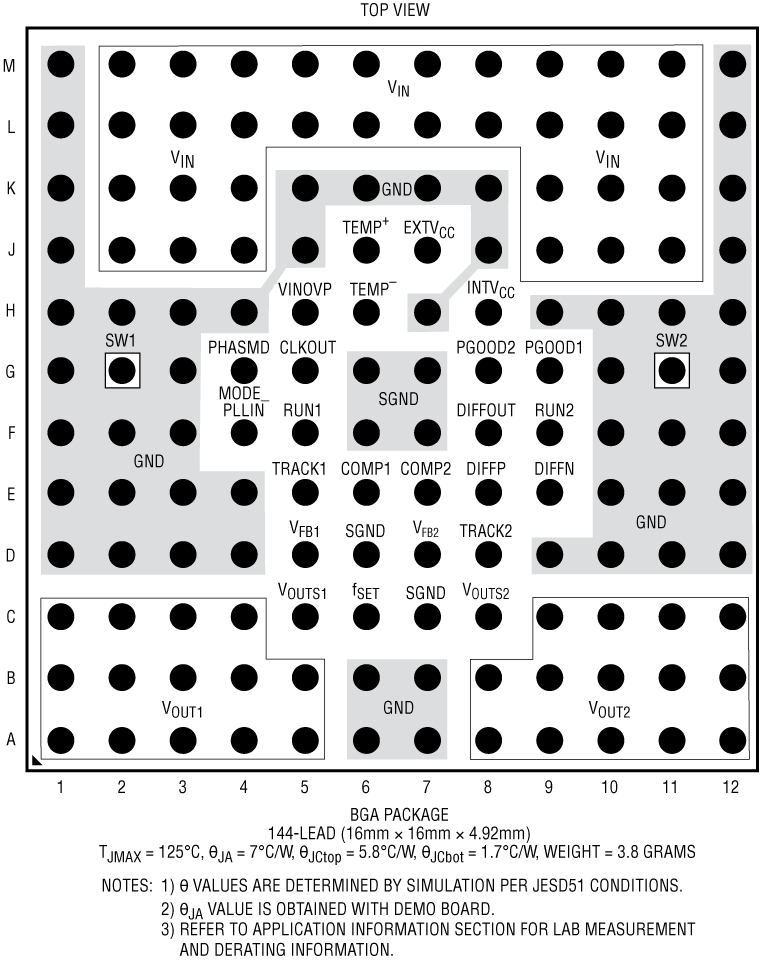

  • 16mm x 16mm x 4.92mm BGA封装

产品详情

LTM4652是一款源电流/吸电流双通道±25A或单通道±50A输出开关模式降压型DC/DC μModule®(微型模块)稳压器,具有±1.5%总直流输出误差。封装中包含开关控制器、功率MOSFET、电感和所有支持组件。在4.5V至18V的输入电压范围内工作时,LTM4652支持两个具有0.6V至7.5V输出电压范围的输出,每个输出均通过单个外部电阻设置。其高效率设计为每路输出提供高达±25A的连续电流。只需要几个输入和输出电容。为FPGA、ASIC和处理器供电时,可调控制环路支持快速瞬态响应,从而尽可能减小输出电容。

故障保护特性包括输入和输出过压以及双向过流保护。LTM4652提供16mm × 16mm × 4.92mm BGA封装。

应用

  • 测试与测量仪器仪表
  • 电信和网络设备
  • 工业设备

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTM4652

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。

LTPowerCAD

LTpowerCAD中提供以下器件的设计工具:

LTM4652(INVERTING)
