DC3195A-B

产品详情

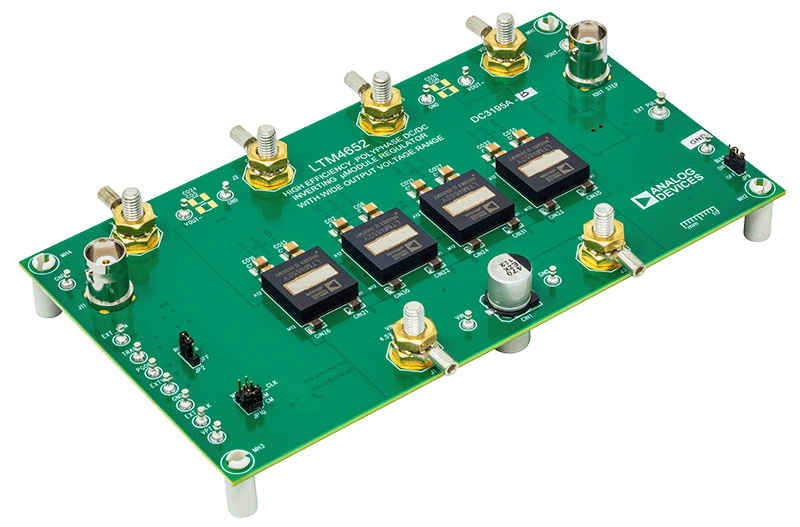

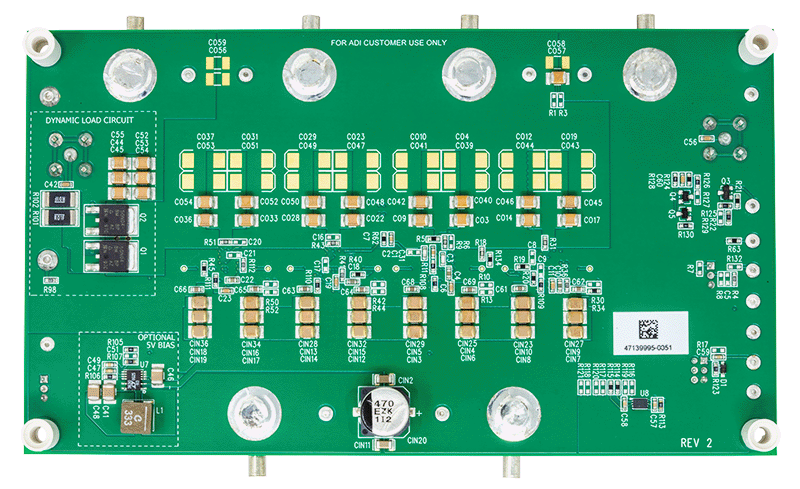

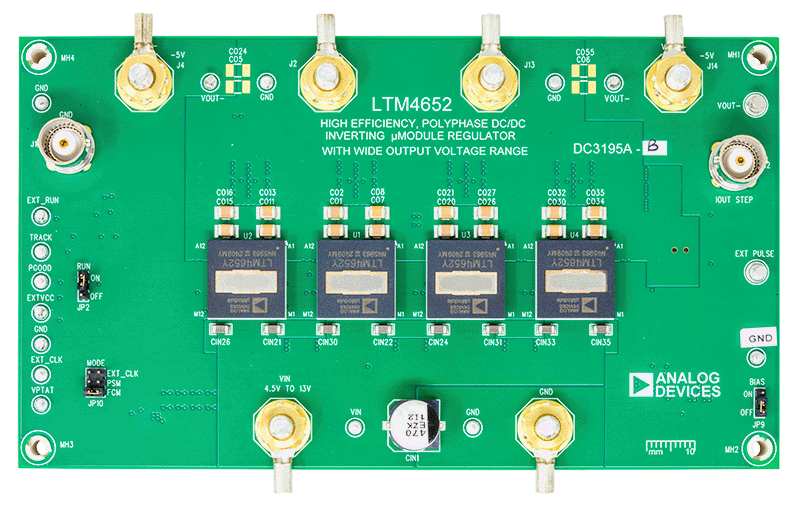

DC3195A-B 评估板采用 LTM^®4652 μ模块^®（微模块）调节器，配置为四相单 –5V 输出，能够实现双向 ±128A 负载电流。输入电压范围为 4.5V 至 13V。对于该反相输出评估板，最大 V_IN + |V_OUT| 不应超过 18V。对于某些 V_IN、V_OUT、频率和热状况，必须进行减额。

DC3195A-B 评估板可配置为提供或吸收输出负载电流。图 2 和图 3 分别显示了对于这两种情况的硬件测试设置图。该评估板在 9_VIN 和 –5V_OUT 条件下使用 780kHz 的默认频率进行优化。LTM4652 电流模式架构是峰值电流模式控制。该评估板默认以连续电流模式 (CCM) 运行，但可以置于脉冲跳跃模式 (PSM) 以优化轻负载下的效率。

LTM4652 采用耐热性能增强型 144 引脚 (16 mm × 16 mm × 4.92mm) BGA 封装。板载电路包含温度感应选项。

LTM4652 具有用于散热功能的未进行电气连接的裸金属顶层。

与非反相配置相比，LTM4652 的反相配置具有不同的最大限流值。（有关更多信息，请参阅 DN1021 ）。LTM4652 数据表对该器件进行了完整的描述。在使用 DC3195A-B 评估板或对其进行任何硬件更改之前，必须阅读数据表和本用户指南。
