EVAL-LTM4652-AZ

产品详情

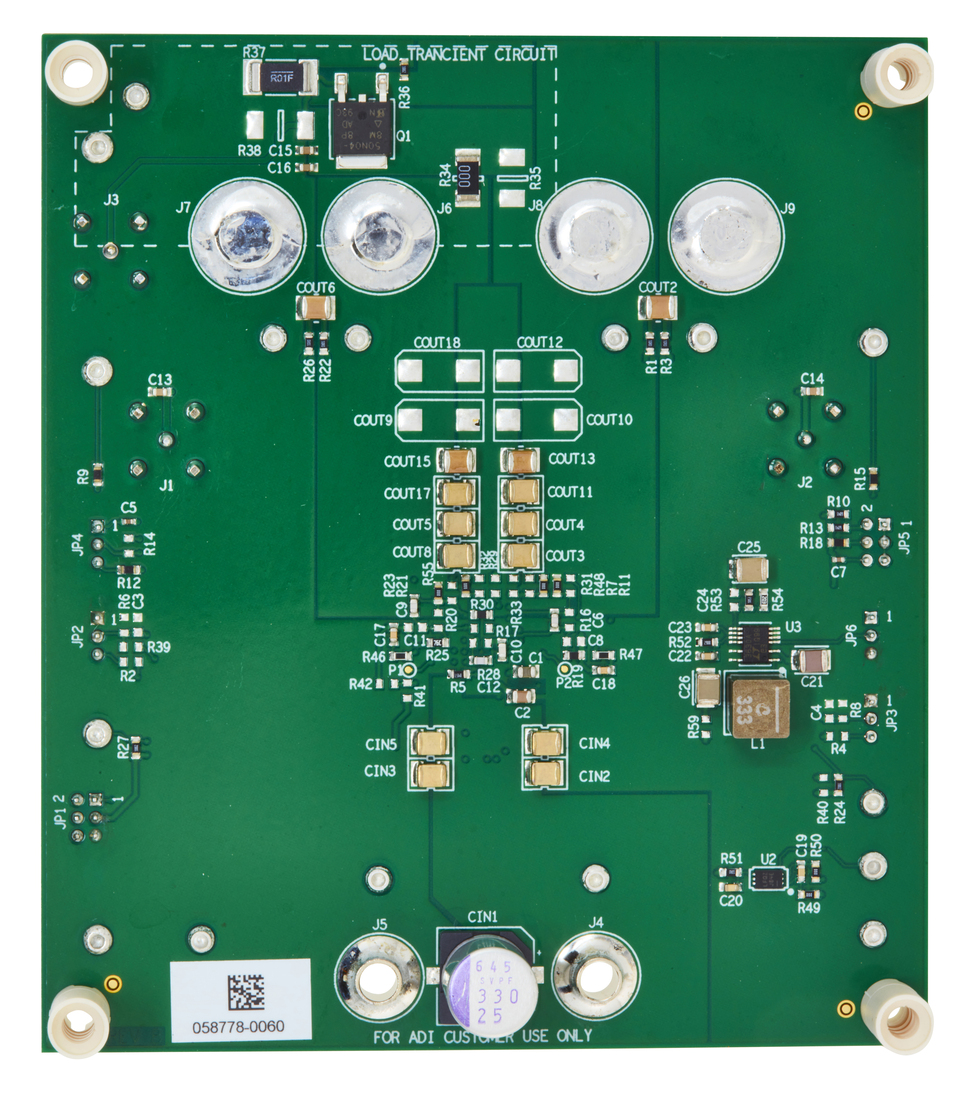

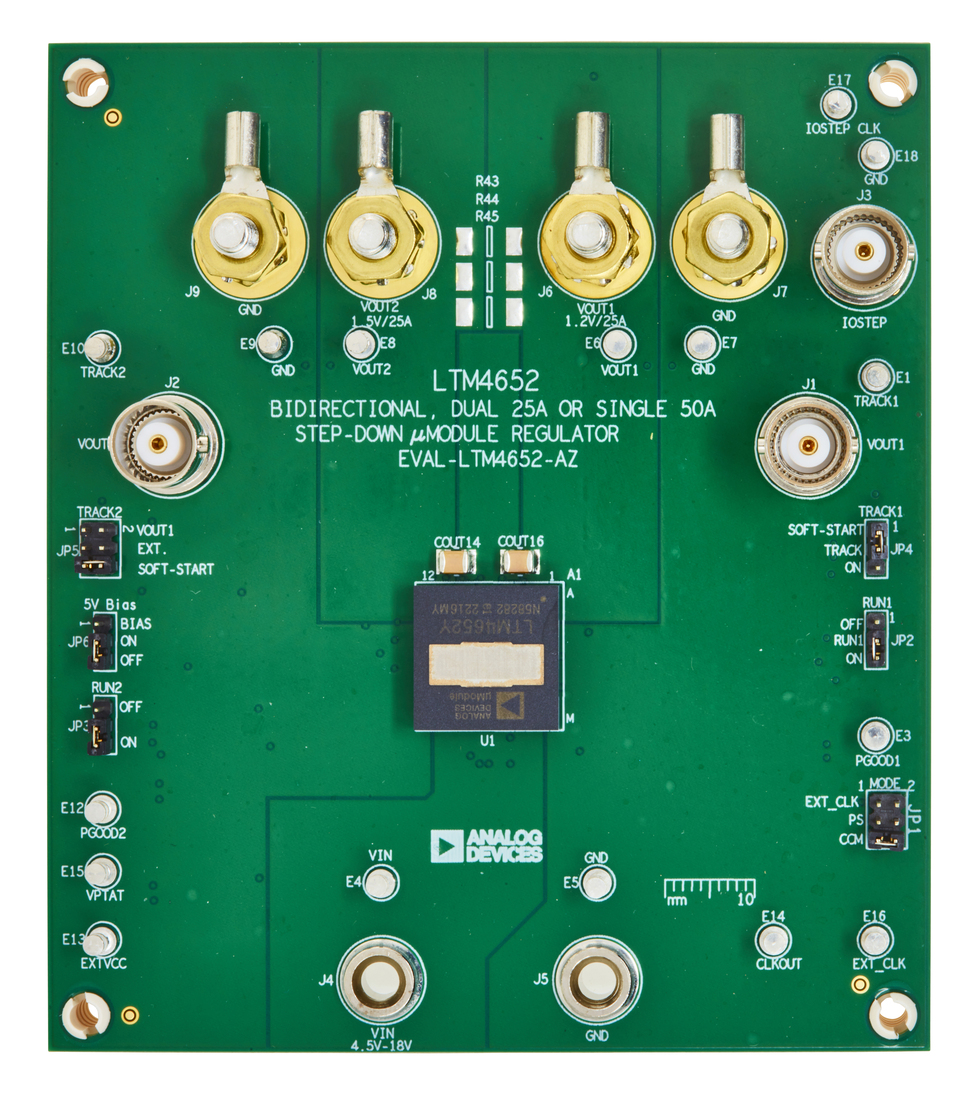

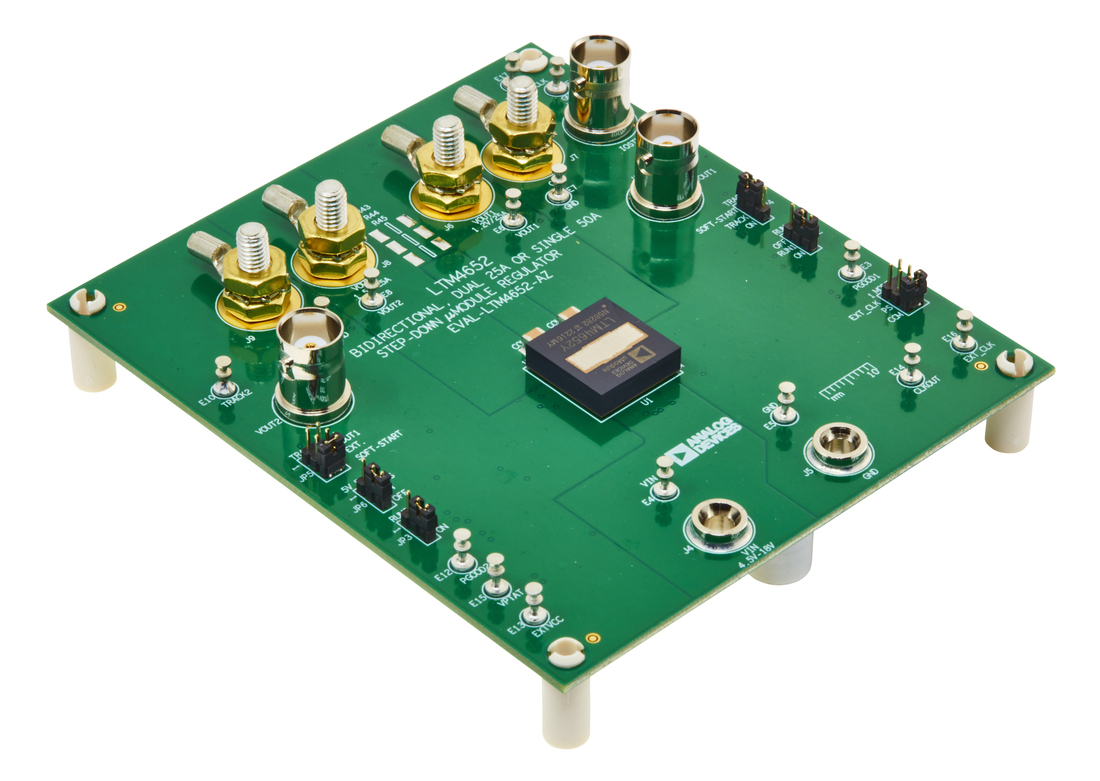

EVAL-LTM4652-AZ 评估板具有 LTM^®4652EY，它是源/汇双路 ±25A 或单路 ±50A 输出的开关模式、降压型 DC-DC μModule® 模块稳压器。输入电压为 4.5V 至 18V。输出电压可编程范围为 0.6V 至 5V。EVAL-LTM4652-AZ 评估板可以从每个通道提供最大 25A 的电流。如 LTM4652 数据手册中所述，对于某些 V_IN、V_OUT 和热状况，必须进行输出电流降级。在重加载条件下，EVAL-LTM4652-AZ 评估板以连续导电模式 (CCM) 运行。为了在低加载电流下实现高效率，对于噪声敏感的应用，可以使用 MODE 跳线 (JP1) 选择脉冲跳跃模式 (PSM)。可以使用可选的跳线电阻器将两个输出并联，以实现单个 50A 输出解决方案。该评估板中，用户可通过 TRACK/SS 引脚，编程其输出如何斜升和斜降。输出可以设置为同时或按比例跟踪另一个电源的输出。可进行远程输出电压感应，以改善负载点的输出电压调节。LTM4652 的这些特性以及紧凑尺寸 (16mm × 16mm × 4.92mm、BGA 封装) 使其非常适用于许多高密度加载点 (POL) 稳压应用。要使用或修改 EVAL-LTM4652-AZ 评估板，必须结合本用户指南阅读 LTM4652 数据表。
