DC3230A

产品详情

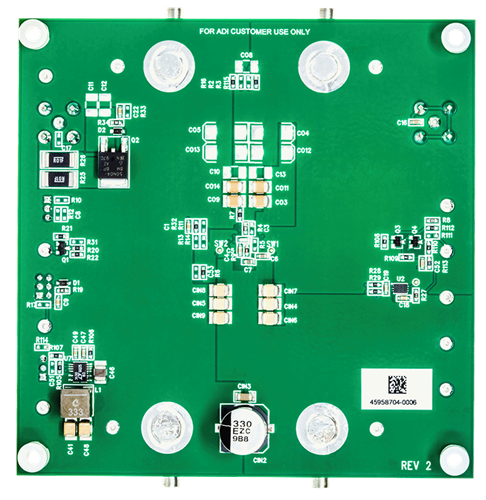

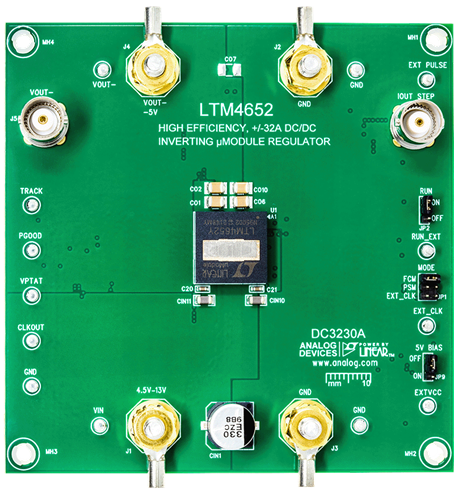

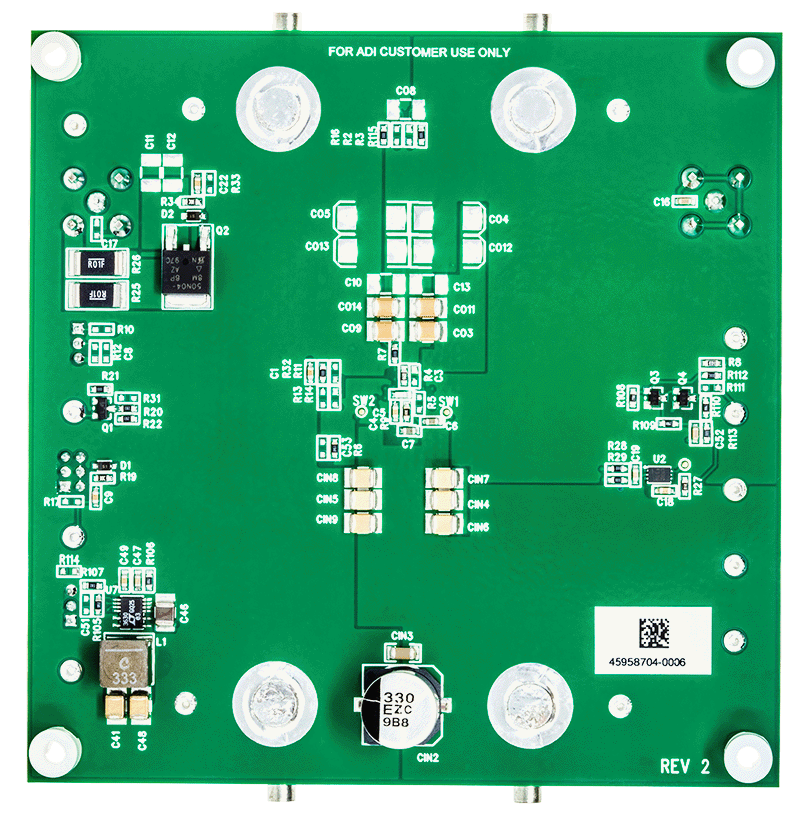

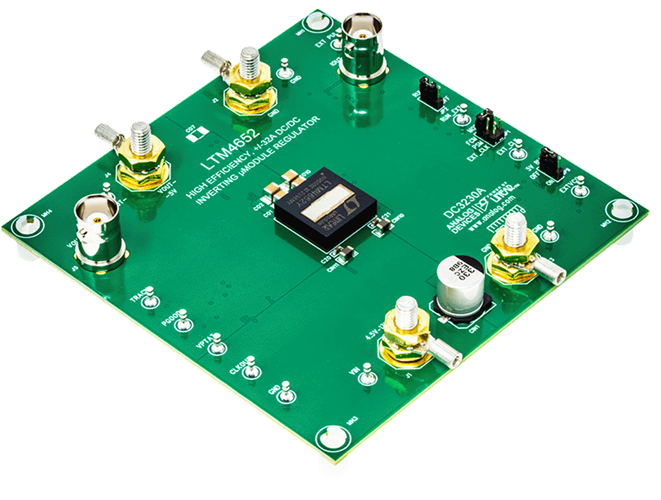

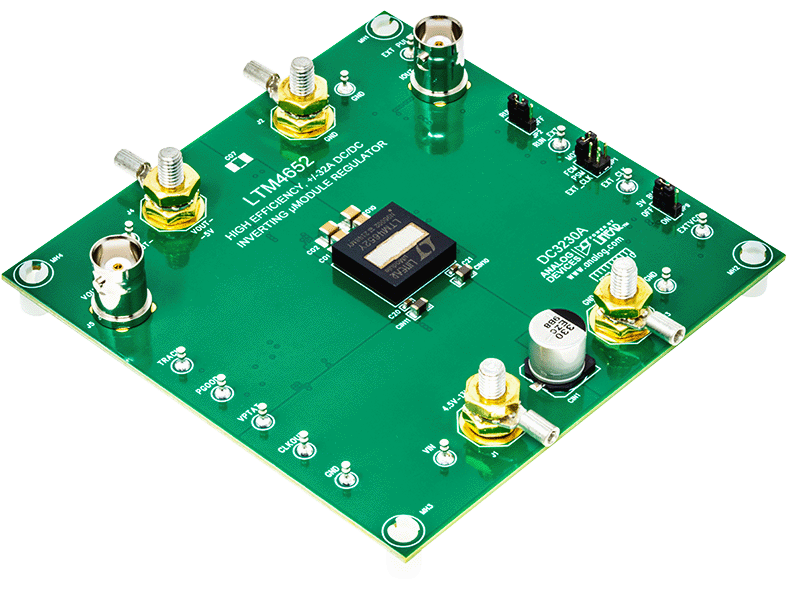

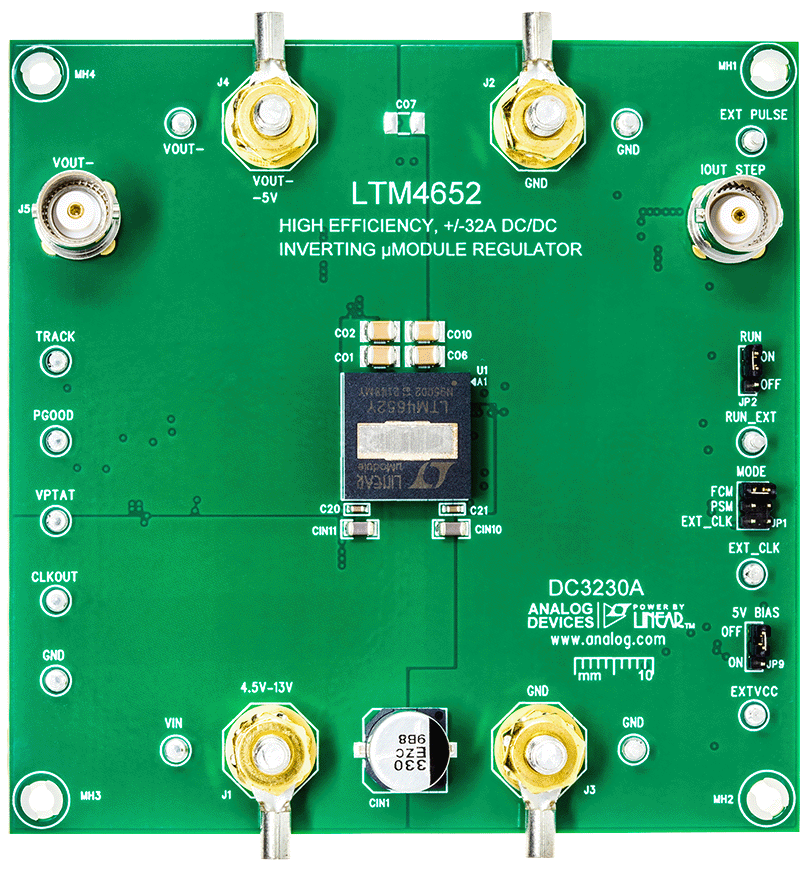

演示电路3230A内置LTM4652，这是一款配置为单通道32A、–5V输出的高效率双向双相 μModule^®稳压器。输入电压范围为4.5V至13V。对于该反相输出演示板，最大V_IN + |V_OUT| 不应超过18V。某些V_IN、V_OUT、频率和热条件须降额使用。

该演示板可配置提供输出负载源电流或吸电流。两种情况下的硬件测试设置图在后续部分介绍。该演示板在9V_IN和 –5V_OUT条件下使用780kHz的默认频率进行了优化。LTM4652中使用的电流模式架构为峰值电流模式控制。

默认情况下，该器件在连续电流模式下工作，但可设置为脉冲跳跃模式，以优化轻负载条件下的效率。

LTM4652采用耐热性能增强型144引脚 (16 mm × 16 mm × 4.92mm) BGA封装。通过板载电路提供温度检测选项。该模块封装顶层采用裸露金属，未进行电气连接，用于增强散热能力。

请注意，LTM4652的反相配置与同相配置的最大电流限值不同。LTM4652数据手册提供了完整的操作和应用说明。建议在使用DC3230A或进行任何硬件更改之前，阅读LTM4652的数据手册和演示手册。
