LTM4609

36VIN、34VOUT、高效率、降压-升压型 DC/DC μModule 稳压器(电源模块)

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 宽 VIN 范围:4.5V 至 36V
  • 宽 VOUT 范围:0.8V 至 34V
  • IOUT:4A DC (在降压模式中为 10A DC)
  • 效率高达 98%
  • 电流模式控制
  • 电源良好输出信号
  • 可锁相固定频率:200kHz 至 400kHz
  • 超快速瞬态响应
  • 电流折返保护
  • 输出过压保护
  • 小占板面积表面贴装、扁平 (15mm x 15mm x 2.82mm) LGA 和 (15mm x 15mm x 3.42mm) BGA 封装
  • 符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BAG) 的涂层
更多细节
show more Icon

LTM4609 是一款高效率、开关模式、降压-升压型电源。在封装中包括了开关控制器、功率 FET 和支持元件。LTM4609 的工作输入电压范围为 4.5V 至 36V,可支持 0.8V 至 34V 的输出电压范围 (由一个电阻器来设定)。该高效率设计在升压模式中提供了高达 4A 的连续电流 (在降压模式中为 10A)。仅需采用电感器、检测电阻器、大容量的输入和输出电容器便可完成设计。

由于采用了扁平的封装,因而可以利用 PC 板底部上的未用空间,以实现高密度负载点调节。高开关频率和电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应,而并未牺牲稳定性。可以使 LTM4609 的频率与一个外部时钟相同步,以减少无用的频率谐波。

故障保护功能包括过压保护和折返电流保护。该 DC/DC μModule® 稳压器采用小外形的耐热性能增强型 15mm x 15mm x 2.8mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4609 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

应用

  • 电信、服务器和网络设备
  • 工业和汽车设备
  • 高功率电池供电式设备
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4609EV#PBF
  • HTML
  • HTML
LTM4609EY#PBF
  • HTML
  • HTML
LTM4609IV#PBF
  • HTML
  • HTML
LTM4609IY
  • HTML
  • HTML
LTM4609IY#PBF
  • HTML
  • HTML
LTM4609MPV#PBF
  • HTML
  • HTML
LTM4609MPY
  • HTML
  • HTML
LTM4609MPY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 30, 2021

- 21_0172

Moisture Sensitivity Level Rating Downgrade for LTM4605, LTM4607, LTM4609 to MSL4

LTM4609EV#PBF

量产

LTM4609EY#PBF

量产

LTM4609IV#PBF

量产

LTM4609IY

量产

LTM4609IY#PBF

量产

LTM4609MPV#PBF

量产

LTM4609MPY

量产

LTM4609MPY#PBF

量产

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4609EV#PBF

量产

LTM4609EY#PBF

量产

LTM4609IV#PBF

量产

LTM4609IY

量产

LTM4609IY#PBF

量产

LTM4609MPV#PBF

量产

LTM4609MPY

量产

LTM4609MPY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4609EV#PBF

量产

LTM4609EY#PBF

量产

LTM4609IV#PBF

量产

LTM4609IY

量产

LTM4609IY#PBF

量产

LTM4609MPV#PBF

量产

LTM4609MPY

量产

LTM4609MPY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 30, 2021

- 21_0172

arrow down

Moisture Sensitivity Level Rating Downgrade for LTM4605, LTM4607, LTM4609 to MSL4

LTM4609EV#PBF

量产

LTM4609EY#PBF

量产

LTM4609IV#PBF

量产

LTM4609IY

量产

LTM4609IY#PBF

量产

LTM4609MPV#PBF

量产

LTM4609MPY

量产

LTM4609MPY#PBF

量产

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4609EV#PBF

量产

LTM4609EY#PBF

量产

LTM4609IV#PBF

量产

LTM4609IY

量产

LTM4609IY#PBF

量产

LTM4609MPV#PBF

量产

LTM4609MPY

量产

LTM4609MPY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4609EV#PBF

量产

LTM4609EY#PBF

量产

LTM4609IV#PBF

量产

LTM4609IY

量产

LTM4609IY#PBF

量产

LTM4609MPV#PBF

量产

LTM4609MPY

量产

LTM4609MPY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

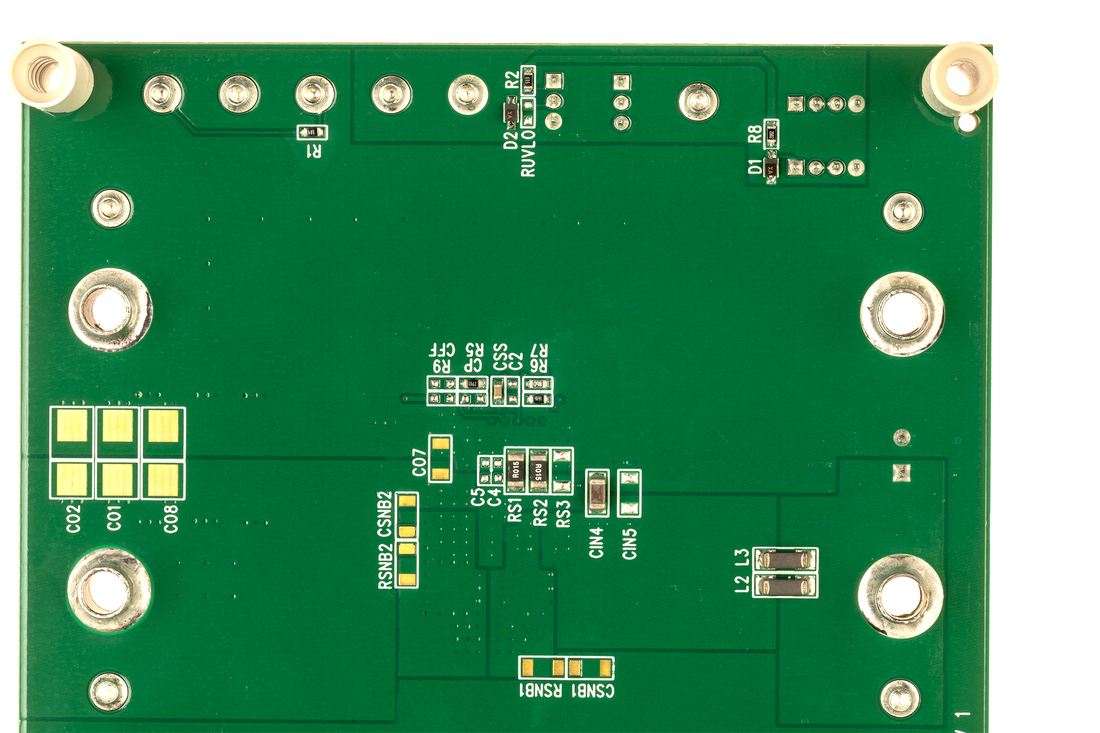

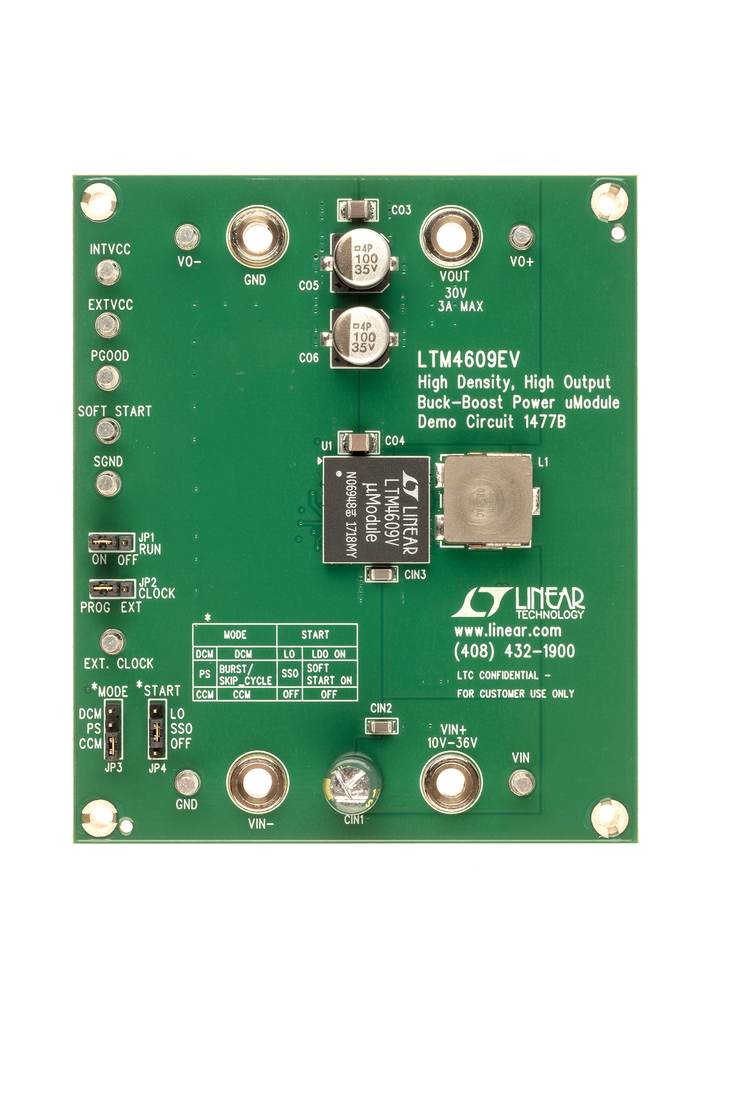

DC1477B

LTM4609EV演示板|34VOUT,4A Buck-Boost µModule 稳压器

zoom

DC1477B

LTM4609EV演示板|34VOUT,4A Buck-Boost µModule 稳压器

LTM4609EV演示板|34VOUT,4A Buck-Boost µModule 稳压器

产品详情

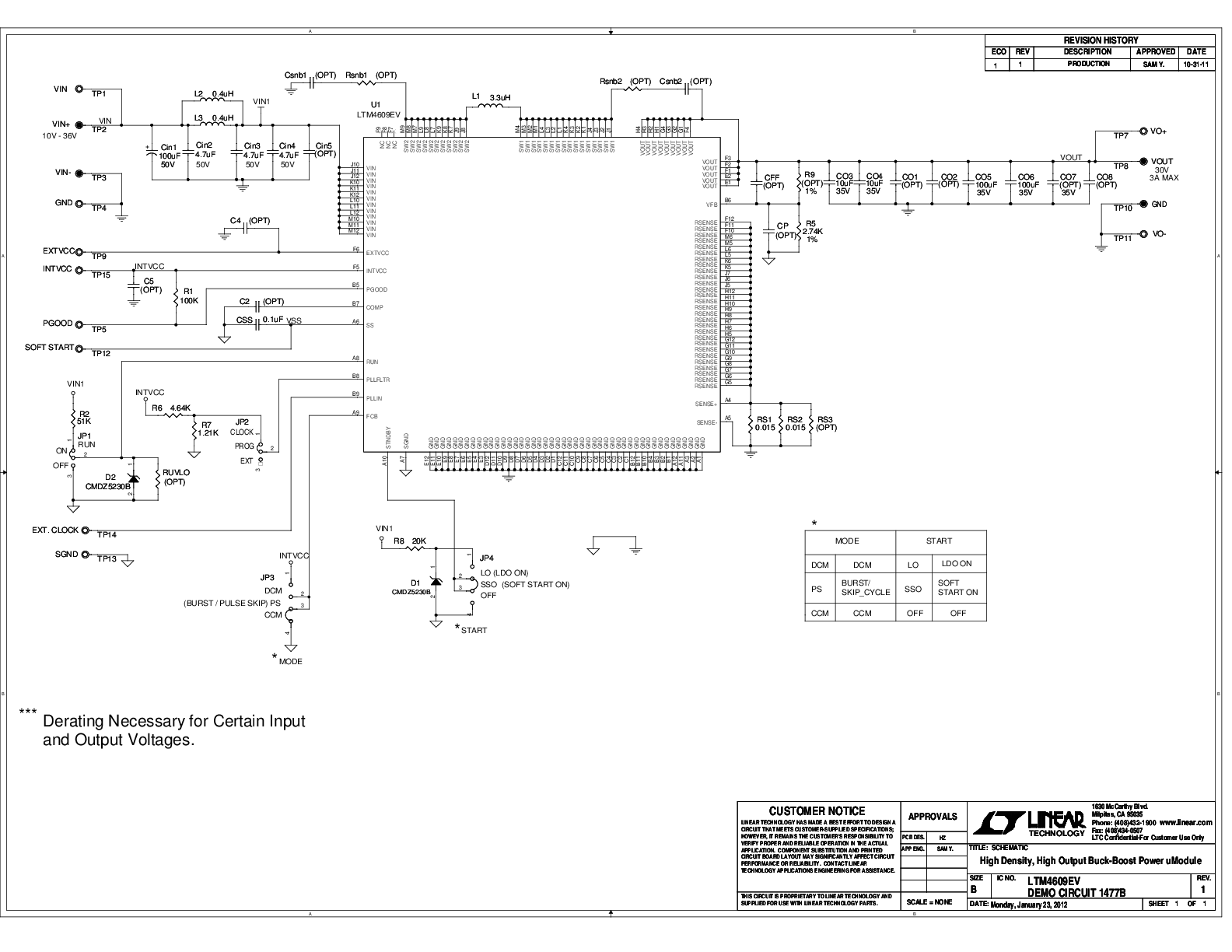

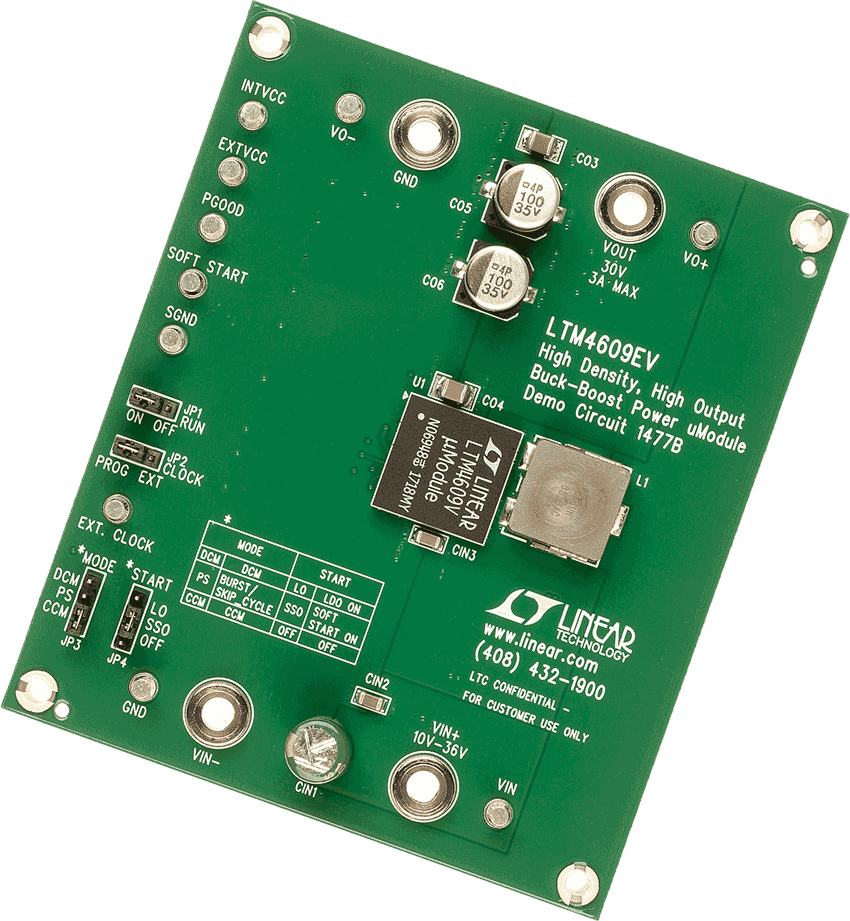

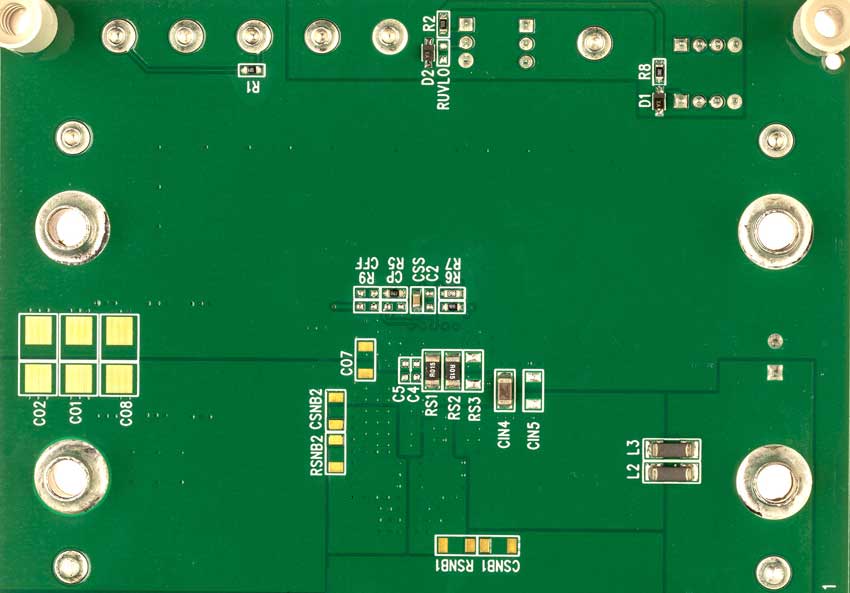

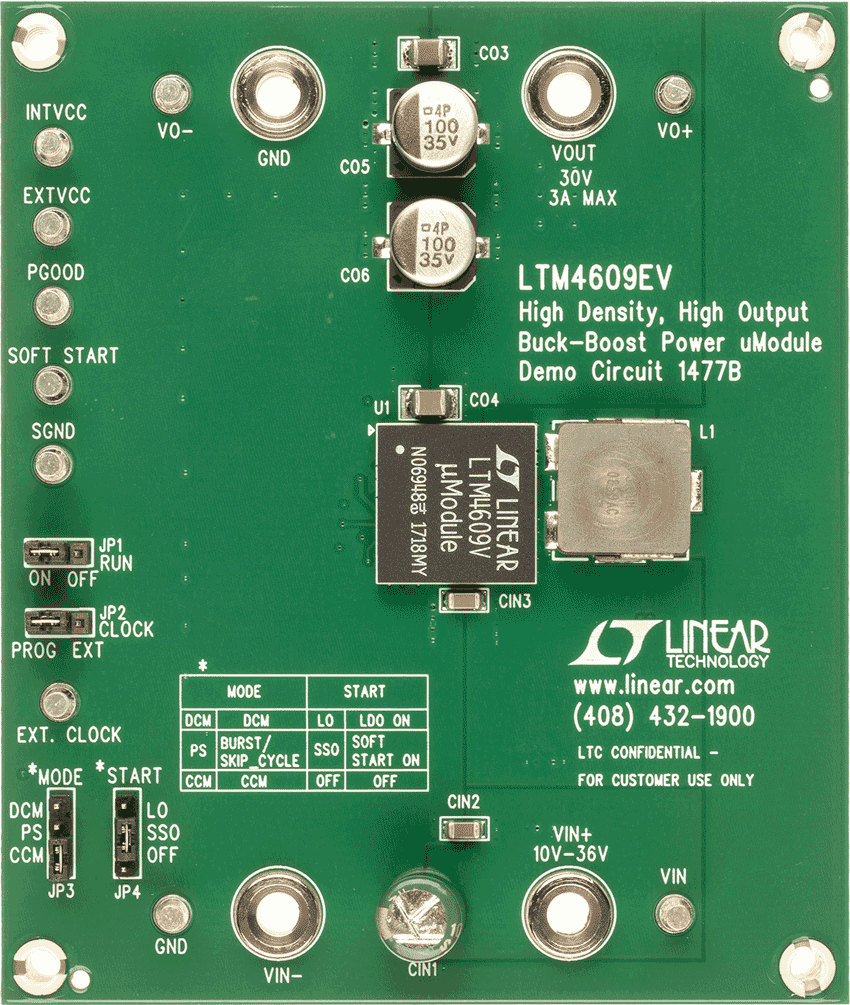

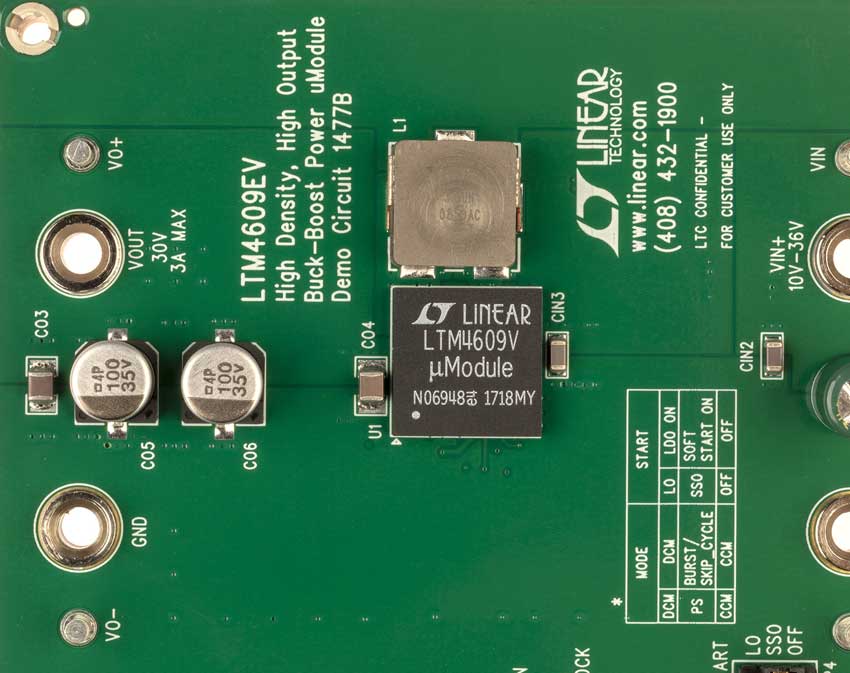

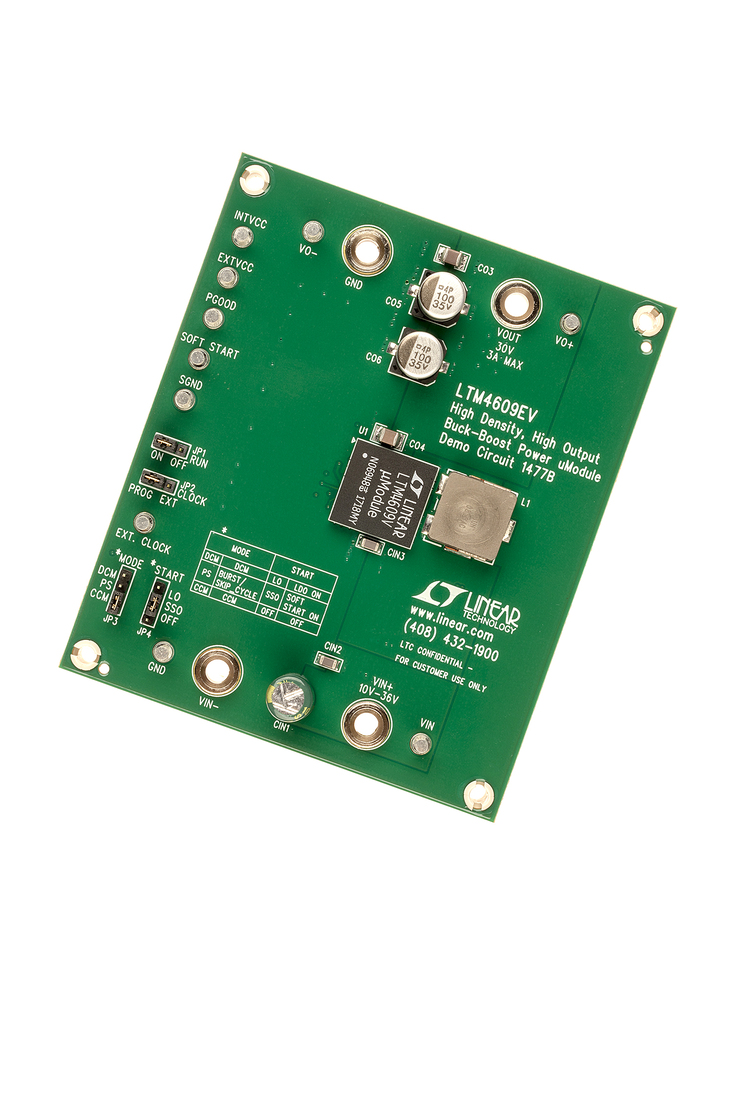

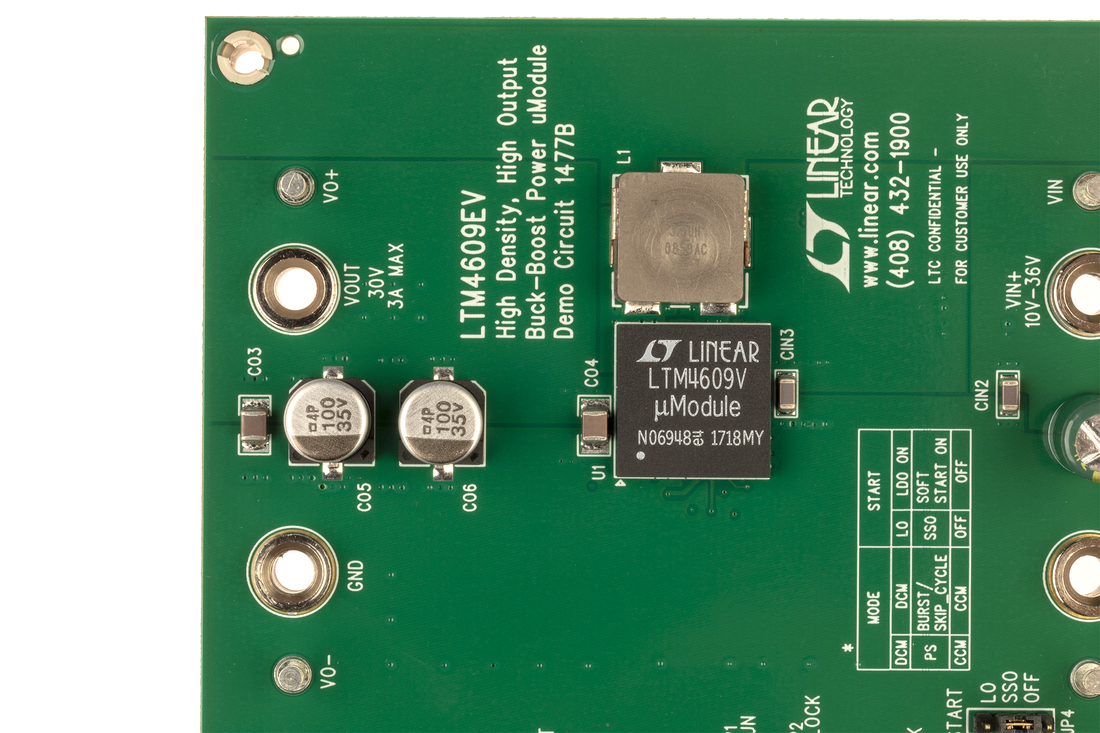

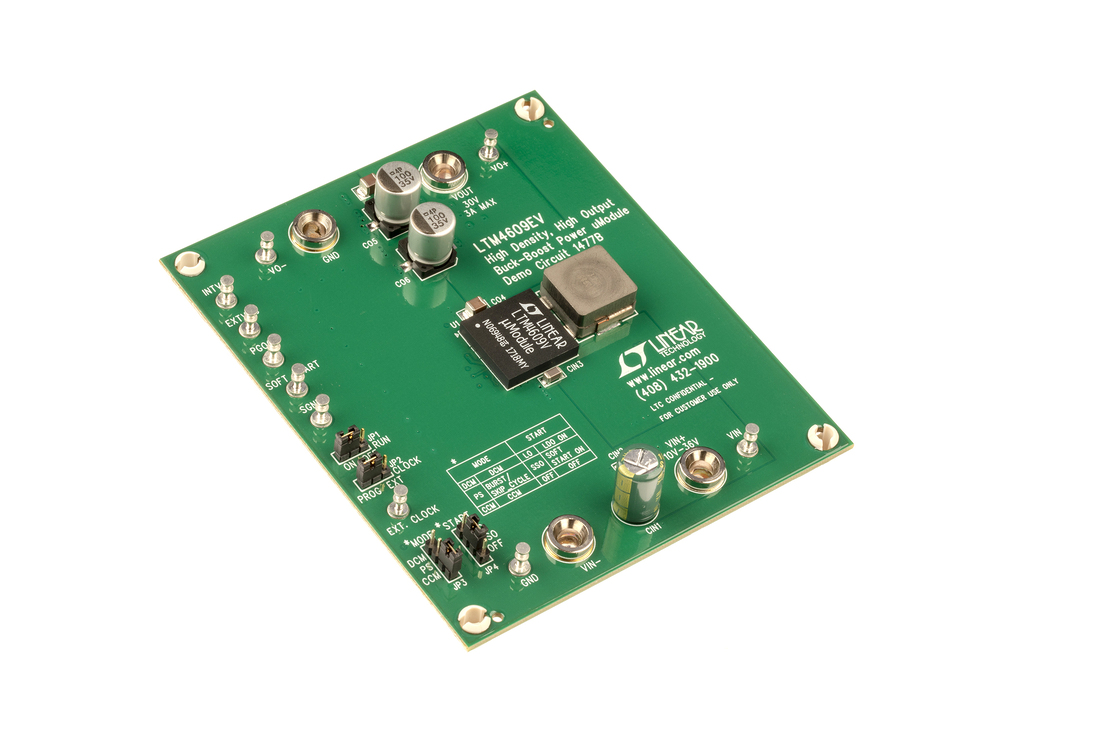

演示电路DC1477B内置高电压、高效率、高密度开关模式降压-升压电源模块LTM4609EV。LTM4609EV调节高于、低于或等于输入电压的输出电压。DC1477B接受10V至36V的输入电压,在高达3A的电流下具有30V预设输出电压。对于某些VIN、VOUT和热条件,可能须降额使用。DC1477B上增加了可选输入π滤波器,可充分减少输入纹波。开关频率可与200kHz至400kHz的外部时钟同步,以减少不必要的频率谐波和/或并联多个模块以获得更高的输出电流。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
