LTC3728

双输出、550kHz、两相同步降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 双输出 180° 定相控制器减小了所需的输入电容以及由电源引起的噪声
  • OPTI-LOOP® 补偿较大限度地减小输出电容 COUT
  • ±1% 输出电压准确度
  • 电源良好输出电压指示器
  • 可锁相固定频率:250kHz 至 550kHz
  • 双 N 沟道 MOSFET 同步驱动
  • 宽 VIN 范围:工作时为 3.5V 至 36V
  • 非常低压差操作:99% 占空比
  • 可调软起动电流斜坡上升
  • 折返输出电流限制
  • 具备失效选项的闭锁短路停机功能
  • 输出过压保护
  • 输出电压远端采样
  • 低停机电流 IQ :20μA
  • 5V 和 3.3V 稳压器
  • 三种可选的工作模式:恒定频率、突发模式 (Burst Mode®) 操作和 PWM
  • 采用 32 引脚 5mm x 5mm QFN 和 28 引脚 SSOP封装



更多细节
show more Icon

LTC®3728 是一款双输出高性能降压型开关稳压控制器,用于驱动全 N 沟道同步功率 MOSFET 级。它所采用的恒定频率电流模式架构可提供高达 550kHz 的可锁相频率。通过使两个控制器输出级异相工作,较大限度地降低了由输入电容器 ESR 所引起的功耗和噪声。

OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。精准的 0.8V 基准和电源良好输出指示器可与未来的微处理器相兼容,而且,3.5V 至 30V (最大值为 36V) 的宽输入电源范围囊括了所有的化学电池。

用于每个控制器的一个 RUN/SS 引脚提供了软起动和可选的定时、短路停机功能。当过流闭锁被停用时,电流折返可在短路条件下对 MOSFET 的功耗加以限制。输出过压保护电路闭锁在底端 MOSFET 上,直到 VOUT 恢复至正常值为止。FCB 模式引脚能在突发模式、恒定频率模式和连续电感器电流模式之间进行选择,或对一个副端绕组实施稳压。LTC3728 包括一个电源良好输出引脚,当两个输出均位于其设计调整点的 7.5% 以内时,该引脚将发出指示信号。




应用

  • 笔记本电脑和掌上型电脑
  • 电信系统
  • 便携式仪器
  • 电池供电式数字设备
  • DC 功率分配系统



产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3728EG#PBF
  • HTML
  • HTML
LTC3728EG#TRPBF
  • HTML
  • HTML
LTC3728EUH#PBF
  • HTML
  • HTML
LTC3728EUH#TRPBF
  • HTML
  • HTML
LTC3728IG#PBF
  • HTML
  • HTML
LTC3728IG#TRPBF
  • HTML
  • HTML
LTC3728IUH#PBF
  • HTML
  • HTML
LTC3728IUH#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC3728EG#PBF

量产

LTC3728EG#TRPBF

量产

LTC3728IG#PBF

量产

LTC3728IG#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC3728EG#PBF

量产

LTC3728EG#TRPBF

量产

LTC3728IG#PBF

量产

LTC3728IG#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC542A

LTC3728EG | 双通道2相,8V至24V输入,5V/3.3V 0A至12A,3.3V/2.5V 0A至12A

zoom

DC542A

LTC3728EG | 双通道2相,8V至24V输入,5V/3.3V 0A至12A,3.3V/2.5V 0A至12A

LTC3728EG | 双通道2相,8V至24V输入,5V/3.3V 0A至12A,3.3V/2.5V 0A至12A

产品详情

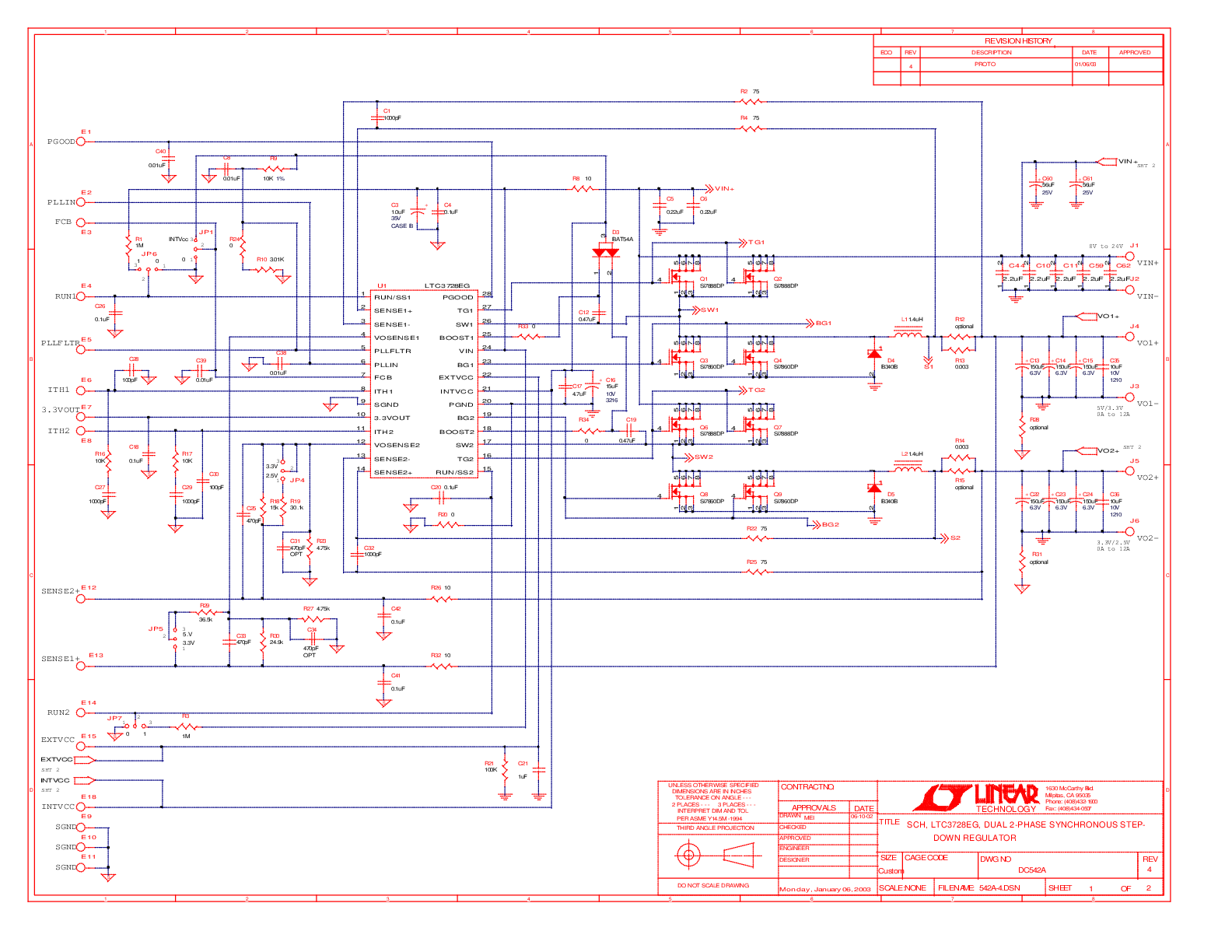

演示电路542是一款双路输出、双相同步降压控制器,内置LTC3728EG。输出#1可配置为5.0V或3.3V,输出#2可配置为3.3V或2.5V。两个轨的最大负载为12A。DC542的输入电压范围为8V至24V。DC542还可内置5.5V升压转换器偏置电源,其输出连接到EXTVCC。详情参见“可选偏置电源”部分。

reference details image

DC392A-B

LTC3728EUH Demo Board | Dual Output, 5V to 24VIN, 5VOUT1 @ 4A, 3.3VOUT2 @ 5A

zoom

DC392A-B

LTC3728EUH Demo Board | Dual Output, 5V to 24VIN, 5VOUT1 @ 4A, 3.3VOUT2 @ 5A

LTC3728EUH Demo Board | Dual Output, 5V to 24VIN, 5VOUT1 @ 4A, 3.3VOUT2 @ 5A

产品详情

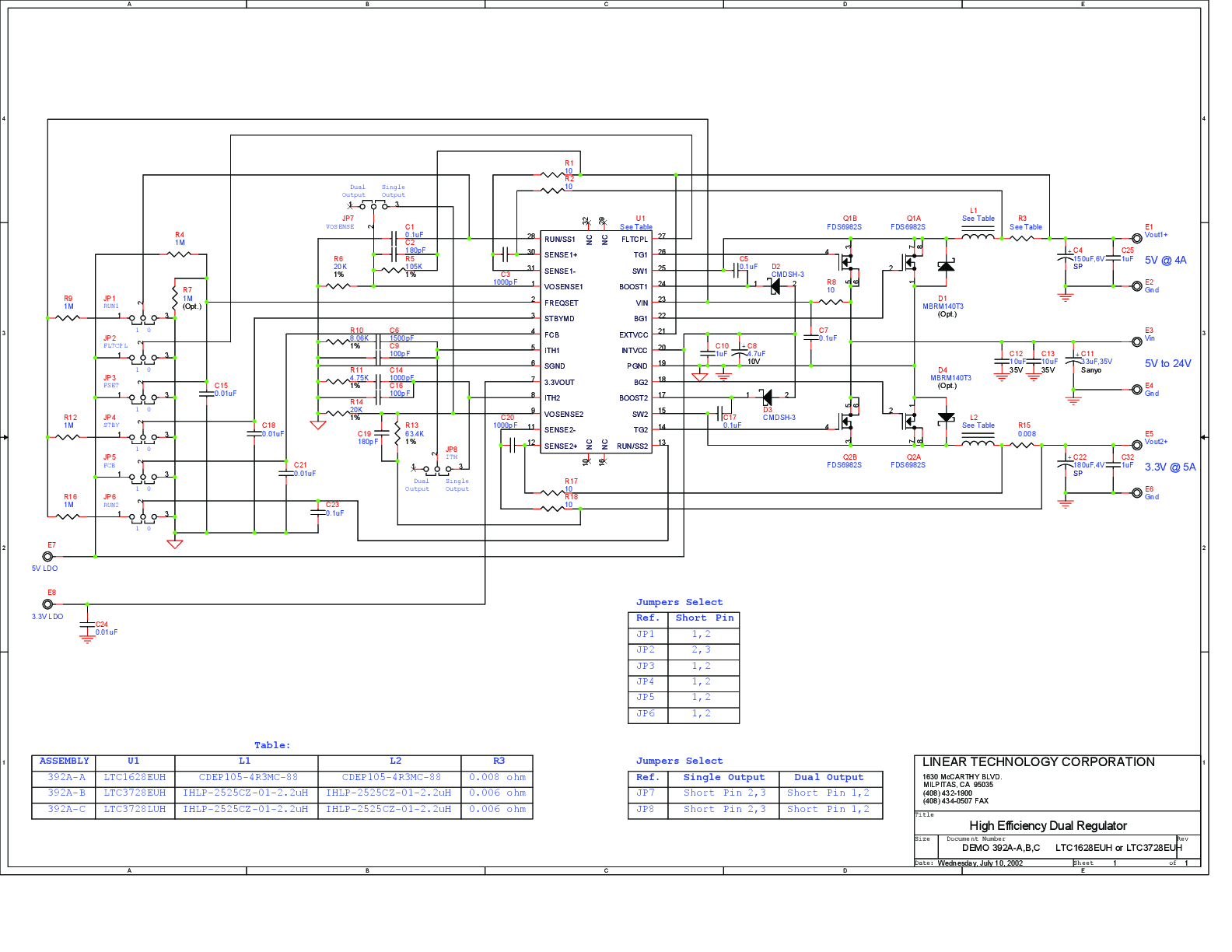

Demonstration circuit 392 is a dual output, step-down, synchronous buck converter featuring either the 150kHz to 300kHz LTC1628EUH controller (DC392A-A), the 250kHz to 550kHz LTC3728EUH (DC392A-B) or 250kHz to 550kHz LTC3728LUH (DC392A-C). It operates with an input voltage range of 7V to 24V and provides 3.3V @ 5A and 5V @ 4A at its output.

reference details image

DC447A

LTC3728EUH | 2相双路输出电源, VIN = 5V - 14V, VOUT1 = 2.5V (13A), VOUT2 = 1.8V (13A)

zoom

DC447A

LTC3728EUH | 2相双路输出电源, VIN = 5V - 14V, VOUT1 = 2.5V (13A), VOUT2 = 1.8V (13A)

LTC3728EUH | 2相双路输出电源, VIN = 5V - 14V, VOUT1 = 2.5V (13A), VOUT2 = 1.8V (13A)

产品详情

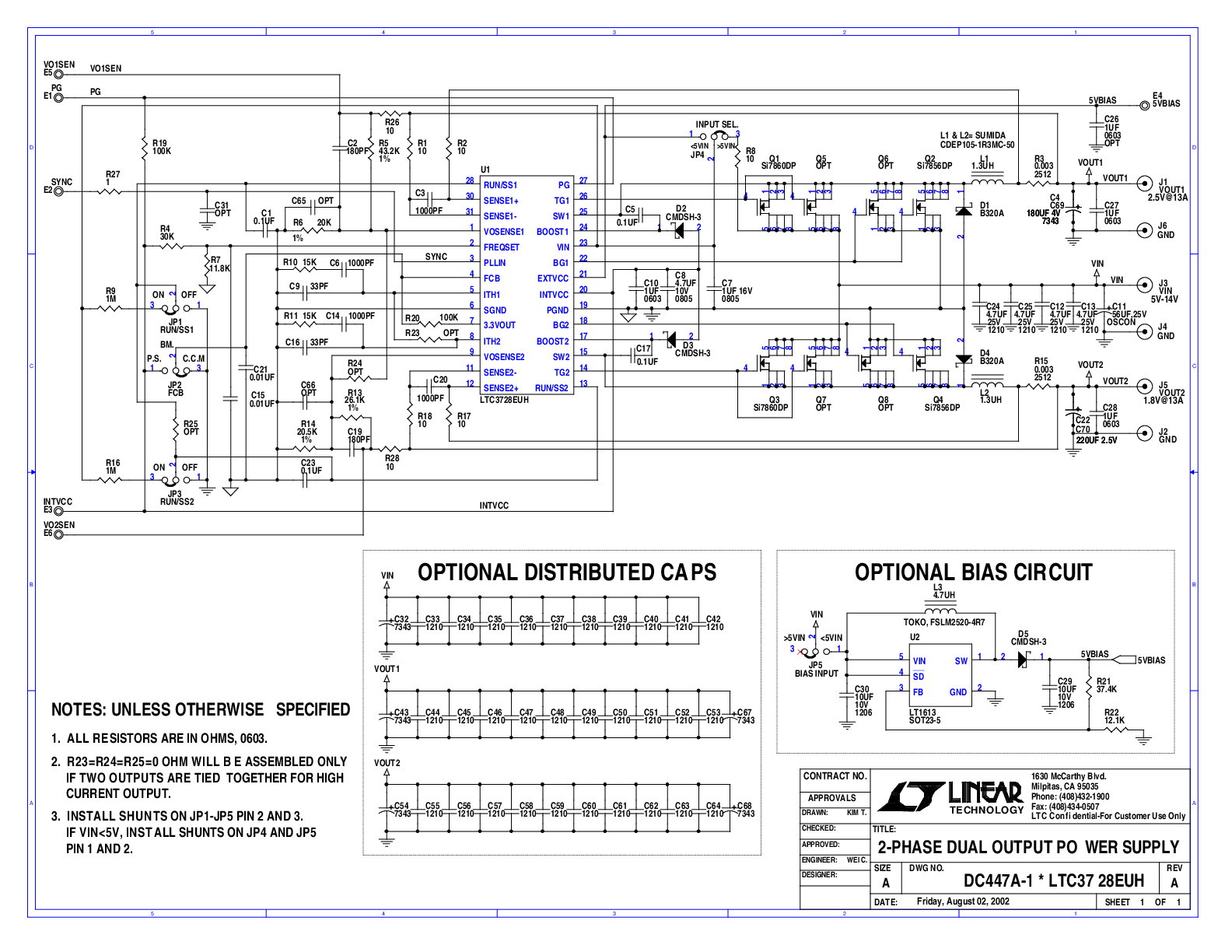

演示电路447是一款降压转换器,内置LTC3728EUH稳压器。PolyPhase®双路输出控制器LTC3728EUH可驱动两个高电流同步降压转换器。输入电压为5V–14V,输出电压1为2.5V,负载电流高达13A;输出电压2为1.8V,负载电流高达13A。对于输入电压低于5V的应用,DC447通过底部电路提供5V偏置电源。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
