LT8300

具 150V/260mA 开关的 100VIN 微功率隔离型反激式转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 14
特性
  • 输入电压范围6V100V
  • 260mA、150V 内部 DMOS 电源开关
  • 低静态电流:
    • 70µA(睡眠模式下)
    • 330µA(活动模式下)
  • 边界工作模式(重负载下)
  • 低纹波突发工作模式(Burst Mode®)(轻负载下)
  • 全输出的最小负载<0.5%(典型值)
  • 通过一个外部电阻设置VOUT
  • 无需变压器第三绕组或光隔离器进行调整
  • 精确的EN/UVLO阈值和迟滞
  • 内部补偿和软启动

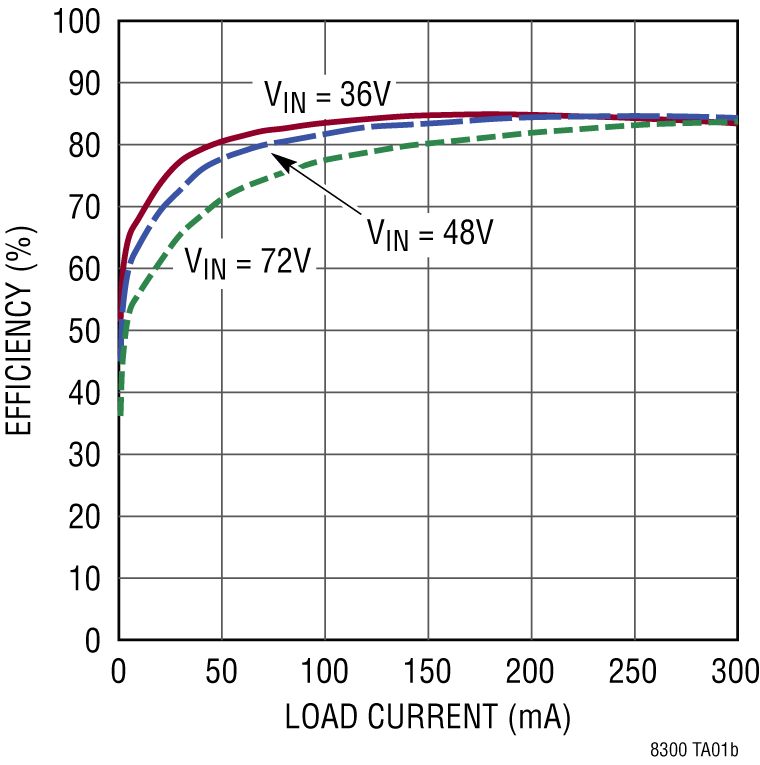

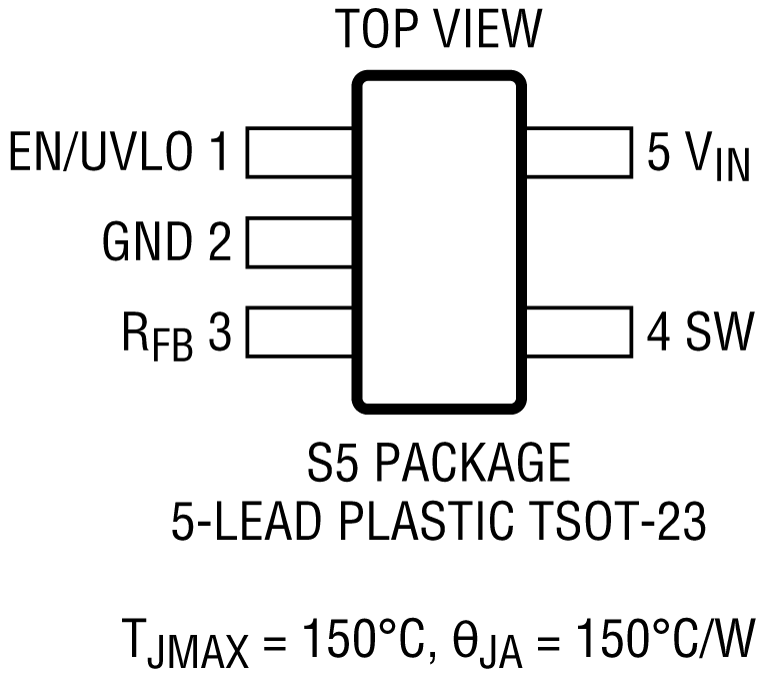

  • 5引脚TSOT-23封装
  • AEC-Q100通过汽车应用认证
  • 更多细节
    show more Icon

    LT®8300 是一款微功率、高电压、隔离型反激式转换器。通过直接从主端反激波形对隔离式输出电压进行采样,该器件无需借助第三个绕组或光隔离器来实现稳压。输出电压利用单个外部电阻器来设置。内部补偿和软起动进一步减少了外部组件的数目。边界模式操作提供了一种具卓越负载调节性能的小型磁性解决方案。低纹波突发模式操作可在轻负载条件下保持高效率,同时较大限度地抑制输出电压纹波。LT8300 将一个 260mA、150V DMOS 电源开关与所有的高电压电路和控制逻辑电路集成在一个 5 引脚 ThinSOT 封装之中。

    LT8300 可在 6V 至 100V 的输入电压范围内工作,并输送高达 2W 的隔离输出功率。高集成度以及边界和低纹波突发模式的运用为隔离式供电提供了一款使用简单、低组件数目和高效率的应用解决方案。


    应用

    • 隔离型电信、汽车、工业和医疗电源
    • 隔离型辅助 / 内务处理电源
    产品模型 14

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

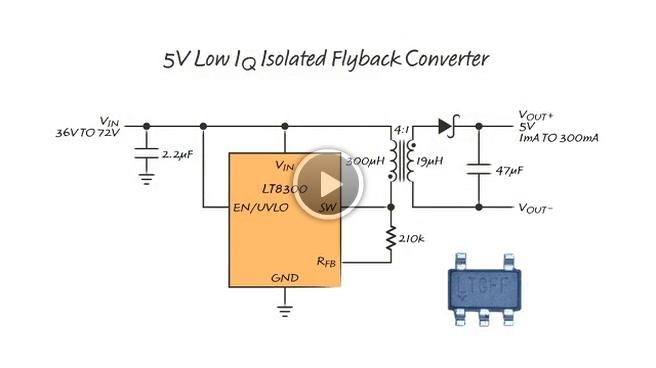

    视频

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    LT8300ES5#TRMPBF
    • HTML
    • HTML
    LT8300ES5#TRPBF
    • HTML
    • HTML
    LT8300ES5#WTRMPBF
    • HTML
    • HTML
    LT8300ES5#WTRPBF
    • HTML
    • HTML
    LT8300HS5#TRMPBF
    • HTML
    • HTML
    LT8300HS5#TRPBF
    • HTML
    • HTML
    LT8300HS5#WTRMPBF
    • HTML
    • HTML
    LT8300HS5#WTRPBF
    • HTML
    • HTML
    LT8300IS5#TRMPBF
    • HTML
    • HTML
    LT8300IS5#TRPBF
    • HTML
    • HTML
    LT8300IS5#WTRMPBF
    • HTML
    • HTML
    LT8300IS5#WTRPBF
    • HTML
    • HTML
    LT8300MPS5#TRMPBF
    • HTML
    • HTML
    LT8300MPS5#TRPBF
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    4月 11, 2019

    - 19_0067

    Notification of Wafer Fab Location Change for 0.35 BCD Process

    LT8300ES5#TRMPBF

    量产

    LT8300ES5#TRPBF

    量产

    LT8300HS5#TRMPBF

    量产

    LT8300HS5#TRPBF

    量产

    LT8300IS5#TRMPBF

    量产

    LT8300IS5#TRPBF

    量产

    LT8300MPS5#TRMPBF

    量产

    LT8300MPS5#TRPBF

    量产

    9月 14, 2021

    - 20_0231

    Test Site Transfer from Analog Devices Singapore to Analog Devices General Trias Philippines

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    4月 11, 2019

    - 19_0067

    arrow down

    Notification of Wafer Fab Location Change for 0.35 BCD Process

    LT8300ES5#TRMPBF

    量产

    LT8300ES5#TRPBF

    量产

    LT8300HS5#TRMPBF

    量产

    LT8300HS5#TRPBF

    量产

    LT8300IS5#TRMPBF

    量产

    LT8300IS5#TRPBF

    量产

    LT8300MPS5#TRMPBF

    量产

    LT8300MPS5#TRPBF

    量产

    9月 14, 2021

    - 20_0231

    arrow down
    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    reference details image

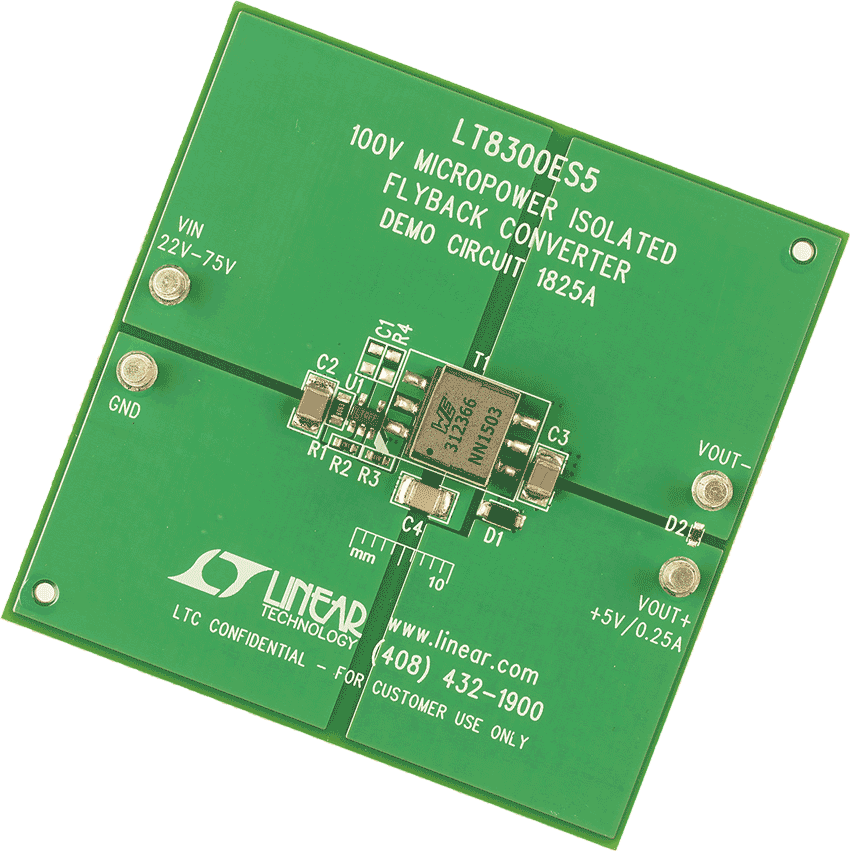

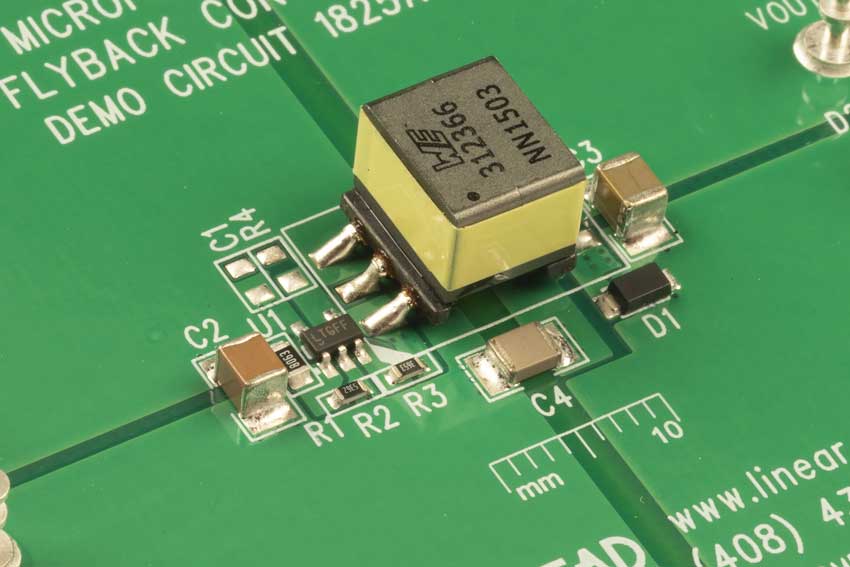

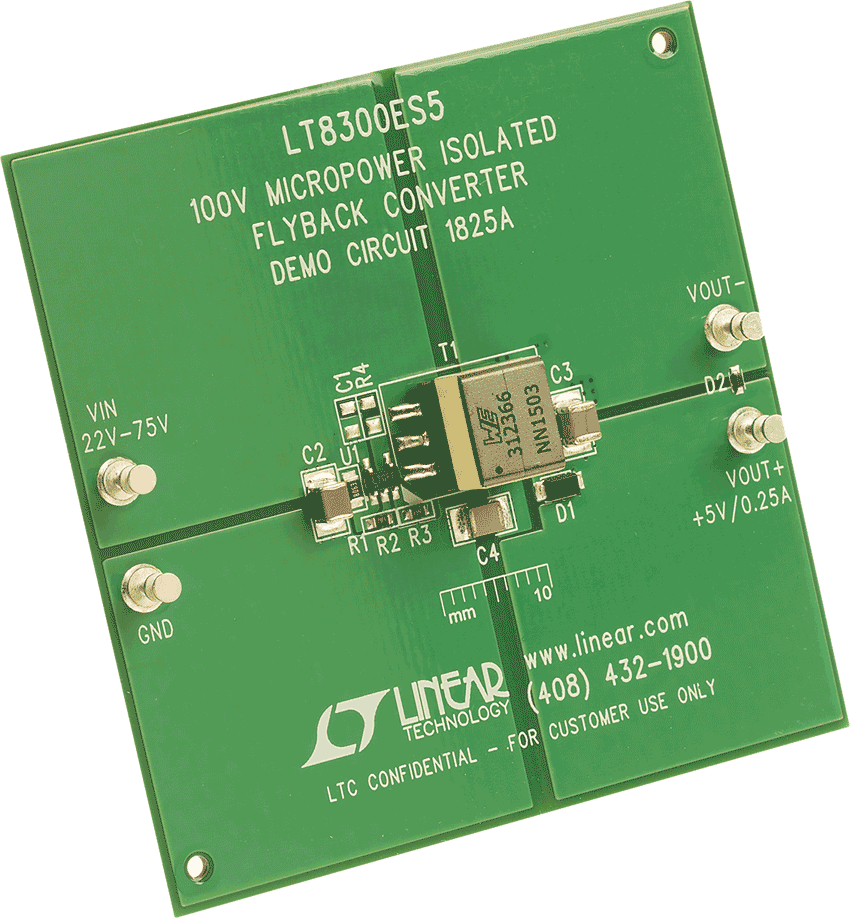

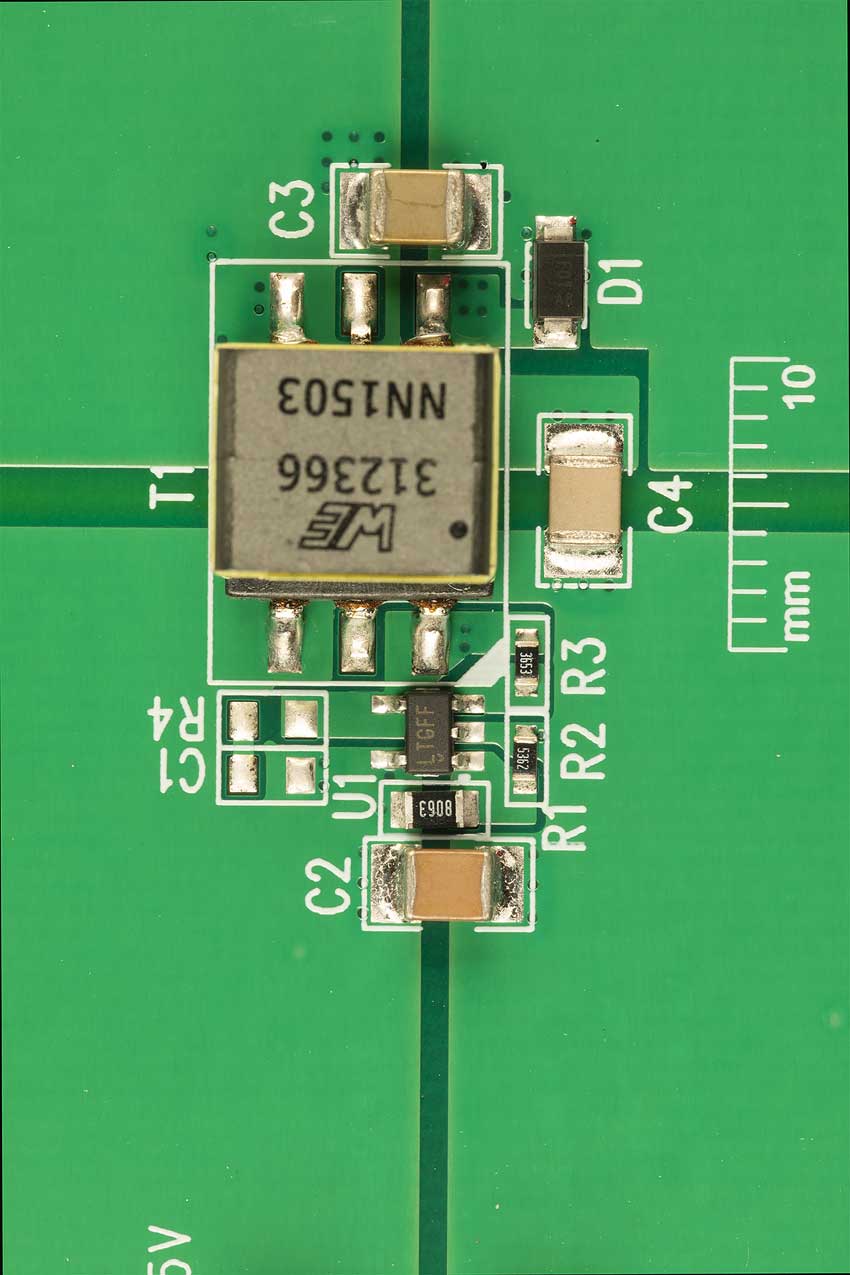

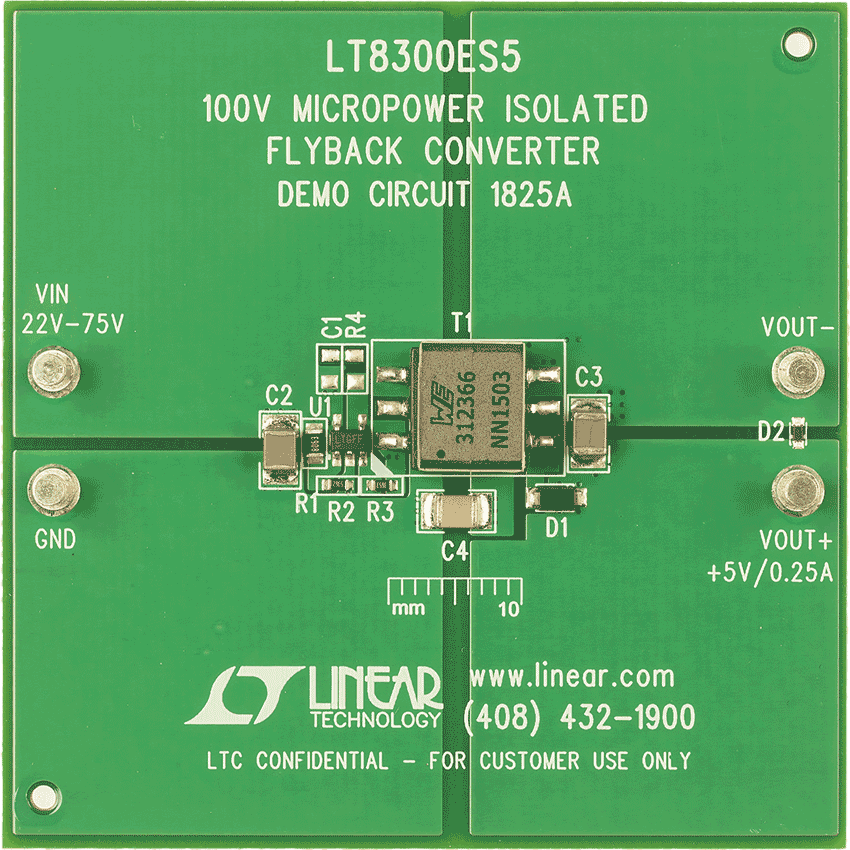

    DC1825A

    LT8300ES5 Demo Board | Isolated Flyback, 22V ≤ VIN ≤ 75V, VOUT = 5V @ 250mA

    zoom

    DC1825A

    LT8300ES5 Demo Board | Isolated Flyback, 22V ≤ VIN ≤ 75V, VOUT = 5V @ 250mA

    LT8300ES5 Demo Board | Isolated Flyback, 22V ≤ VIN ≤ 75V, VOUT = 5V @ 250mA

    产品详情

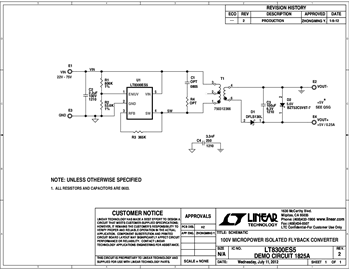

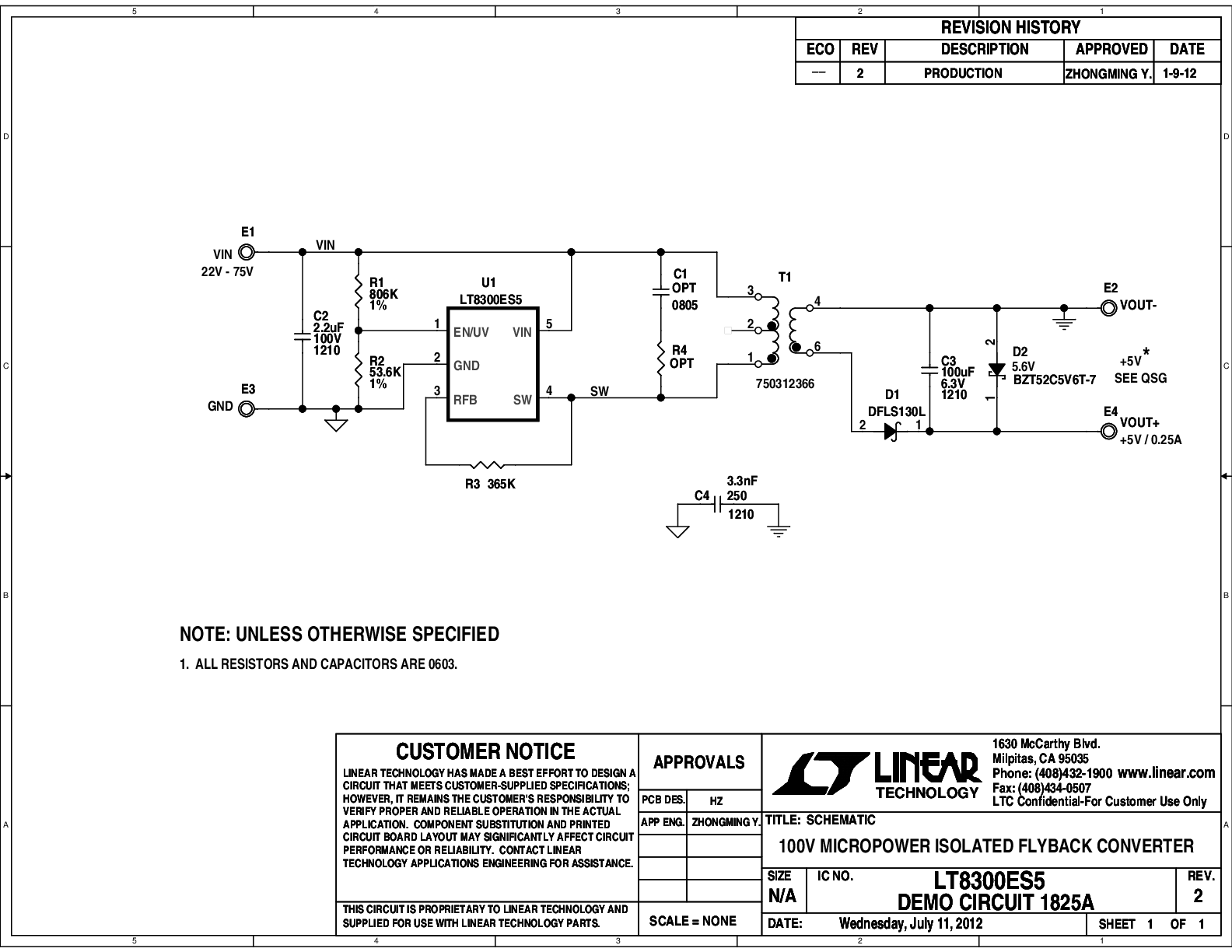

    Demonstration circuit 1825A is an isolated flyback converter featuring the LT8300. This demo circuit outputs 5.0V, and maintains tight regulation with a load current from ~1mA to 250mA and over an input from 22V to 75V, with a nominal 48V. The output current capability increases with the input voltage. The DC1825A needs a very small minimum load (~1mA) to regulate the output voltage, thanks to the accurate current limit capability and ultra low switching frequency of the LT8300 at very light load. The standby input current of the demo circuit is less than 400μA (typical) because of the low quiescent current design of the IC and very small minimum load requirement.





    工具和仿真

    工具及仿真模型 1

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路:

    1步:下载并在计算机上安装LTspice

    2步:单击下面的链接,下载演示电路。

    3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
