概览
优势和特点
- 输入电压范围：LT3752：6.5V至100V，LT3752-1：仅受外部器件限制
- 内部管理DC/DC控制器
- 可编程伏秒箝位
- 高效率控制：有源箝位、同步整流、可编程延迟
- 短路（打嗝模式）过流保护
产品详情
LT®3752 / LT3752-1 是电流模式 PWM 控制器，专为一种有源箝位正激式转换器拓扑而优化。该器件内置了一个 DC/DC 内务处理控制器以改善效率和性能。LT3752 可在输入高达 100V 时正常运作，而 LT3752-1 则专为那些输入电压高于 100V 的应用而优化。
一个可编程伏特-秒箝位可提供高于 50% 的主开关占空比，以实现高的开关、变压器和整流器利用率。有源箝位控制可减小开关电压应力并提高效率。一个同步输出可用于控制副边同步整流。

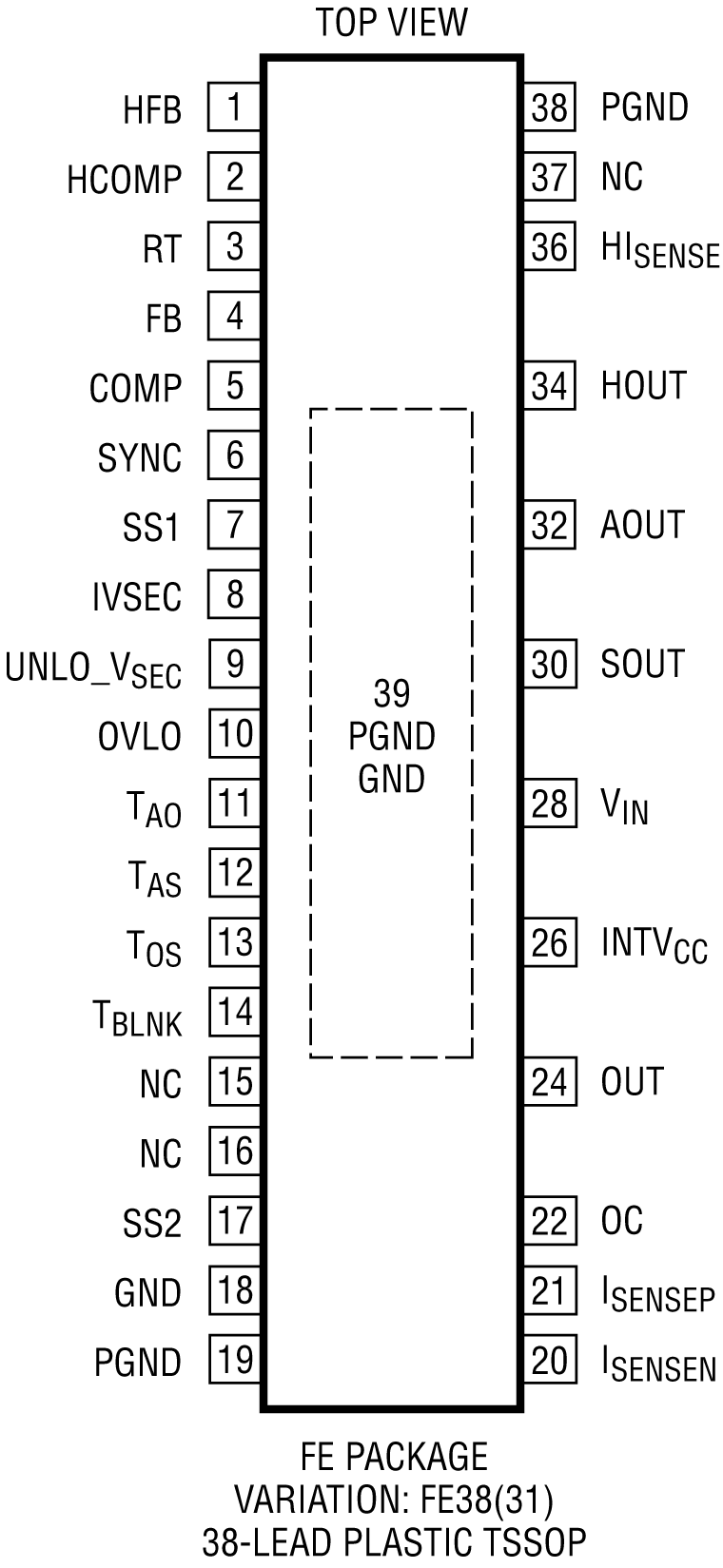

LT3752 / LT3752-1 采用 38 引脚塑料 TSSOP 封装，其去除了 4 个引脚以实现高压引脚间隔。
应用
- 离线和高电压 (HV) 汽车电池隔离式电源
- 48V 电信隔离式电源
- 工业、汽车和军用系统
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (3)
参考资料
-
R530 Reliability Data3/26/2018
-
DC2175A - Demo Manual8/17/2016
-
DC1929A - Demo Manual11/30/2015
-

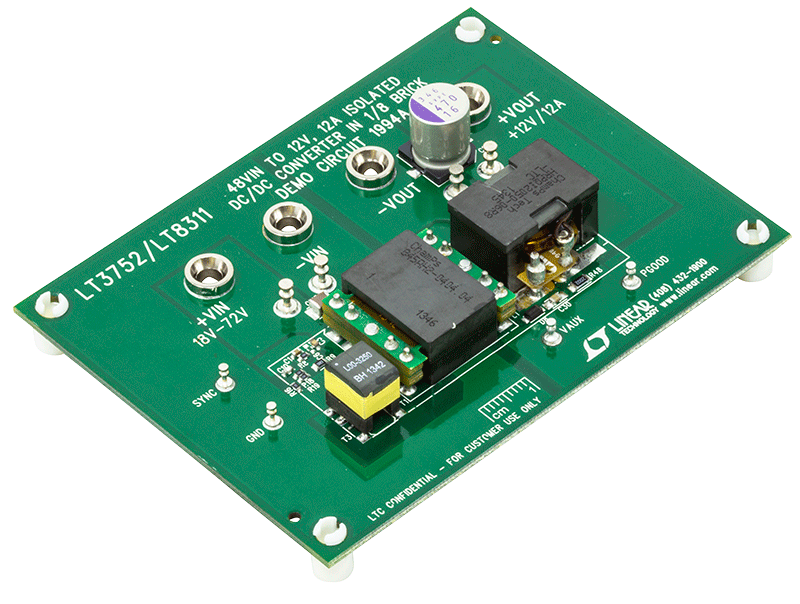

DC1994A - Demo Manual3/24/2014
-
400V+ Active Clamp Forward5/2/2014
-
适用于正向转换器的有源箝位同步控制器6/24/2015
-
LT3752 / LT8311 具有高轻负载效率的 48Vin、24Vout 有源箝位正激式转换器2/11/2015
-
LT3752/LT8311 240W Isolated Forward Converter7/28/2014
-
Active Clamp Synchronous Controllers for Forward Converters with 6.5V to 100V+ Inputs4/1/2014 LT Journal
