特性
- 低噪声 Silent Switcher® 架构
- 符合 CISPR 22 B 类标准
- 宽输入电压范围：3.2V 至 40V
- 宽输出电压范围：0.8V 至 12V
- 24VIN，5VOUT，TA = 85°C 时的连续输出电流为 1.2A
- 3.3VOUT 时的峰值输出电流为 1.75A
- 可选的开关频率：200kHz 至 2.2MHz
- 外部同步
- 可配置为逆变器
- 4mm × 4mm × 1.82mm BGA 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTM8074 是一款输入电压为 40VIN，连续电流为 1.2A，峰值电流为 1.75A 的降压 µModule®（电源模块）稳压器。Silent Switcher 架构较大限度地降低了 EMI，同时可在高达 2.2MHz 的频率下实现高效率。封装内包括开关控制器、电源开关、电感器和所有配套组件。LTM8074 的工作输入电压范围为 3.2V 至 40V，它支持 0.8V 至 12V 的输出电压范围和 200kHz 至 2.2MHz 的开关频率范围，这两个范围各由一个电阻器进行设置。只需要输入和输出滤波电容器即可完成该设计。
纤薄封装支持利用 PC 板底部的未用空间以实现高密度负载点调整。LTM8074 封装在热法增强的紧凑式超模压球栅阵列 (BGA) 封装中，这种封装适合通过标准表面安装设备进行自动装配。LTM8074 符合 RoHS 指令。
应用
- 汽车电池调节
- 便携产品电源
- 分布式电源调节
- 工业电源
- 壁式变压器调节
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8074
文档
筛查
1 应用
-
全部
-
数据手册
-
信息
-
设计笔记
-
技术文章
-
全部
-
英文
-
日文
-
中文
数据手册
2
信息
1
HTML
设计笔记
3
HTML
HTML
HTML
技术文章
2
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
解决方案设计及宣传手册 1
电子书 1
非常见问题 1
模拟对话 4
视频
3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM8074EY#PBF |
25-Lead BGA (4mm x 4mm x 1.82mm)
|
|
|
| LTM8074IY |
25-Lead BGA (4mm x 4mm x 1.82mm)
|
|
|
| LTM8074IY#PBF |
25-Lead BGA (4mm x 4mm x 1.82mm)
|
|
- LTM8074EY#PBF
- 引脚/封装图-中文版
-
25-Lead BGA (4mm x 4mm x 1.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8074IY
- 引脚/封装图-中文版
-
25-Lead BGA (4mm x 4mm x 1.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8074IY#PBF
- 引脚/封装图-中文版
-
25-Lead BGA (4mm x 4mm x 1.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
1月 9, 2023
- 22_0280
LTM8074 Change of Mold Compound and Inductor
LTM8074EY#PBF
量产
LTM8074IY
量产
LTM8074IY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8074EY#PBF
量产
LTM8074IY
量产
LTM8074IY#PBF
量产
4月 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTM8074EY#PBF
量产
LTM8074IY
量产
LTM8074IY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
1月 9, 2023
- 22_0280
LTM8074 Change of Mold Compound and Inductor
LTM8074EY#PBF
量产
LTM8074IY
量产
LTM8074IY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8074EY#PBF
量产
LTM8074IY
量产
LTM8074IY#PBF
量产
4月 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTM8074EY#PBF
量产
LTM8074IY
量产
LTM8074IY#PBF
量产
软件和型号相关生态系统
评估套件 1

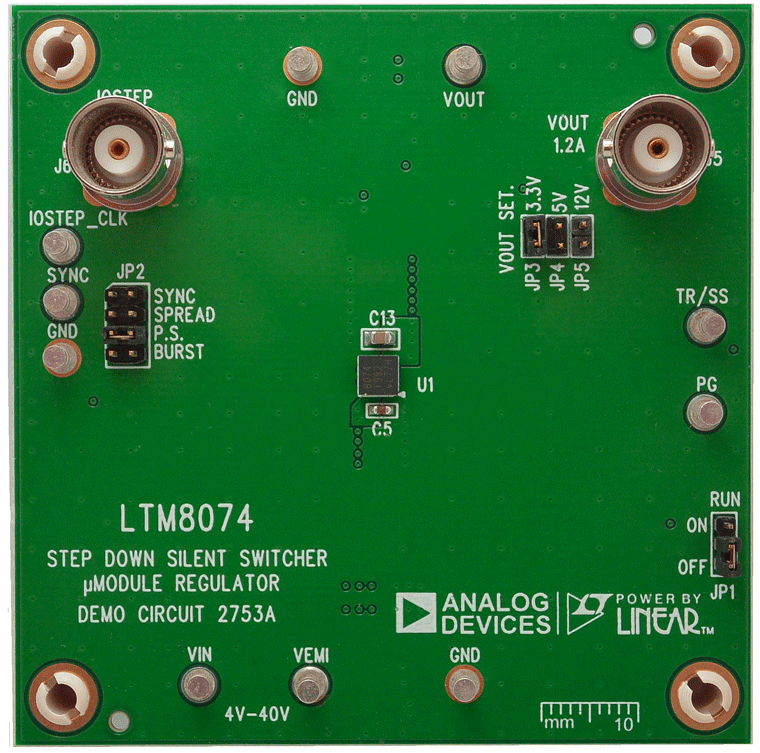

DC2753A
LTM8074 1.2A 降压型 Silent Switcher µModule 稳压器
产品详情
演示电路 2753A 采用了 LTM8074EY µModule 稳压器，后者是一款具有 Silent Switcher® 架构的纤巧型、高性能、高效率降压型稳压器。DC2753A 的工作输入电压范围为 3.4V 至 40V，能够提供高达 1.2A 的输出电流。输出电压的可编程范围为 0.78V 至 15V。LTM8074EY 是一款完整的 DC/DC 负载点稳压器，采用耐热性能增强型 4mm × 4mm × 1.82mm BGA 封装，仅需几个输入和输出电容。
图 6 和图 7示出了具 EMI 滤波器的电路板的辐射 EMI 性能。该演示板还安装了一个传导 EMI 滤波器。如需使用此传导 EMI 滤波器，则应将输入连接至 VEMI，而不是 VIN。可以将一个在电路板上现默认为一根 0Ω 跳线的电感器 L2 添加到该 EMI 滤波器中，以进一步降低传导发射。
必须结合本演示手册阅读 LTM8074 数据手册，以便处理或修改 DC2753A。
