特性
- 具有双通道 12A 和双通道 5A 输出的四通道输出降压型 µModule® 稳压器
- 宽输入电压范围：3.1V 至 20V
- 0.6V 至 3.3V 双通道 12A 直流输出
- 0.6V 至 5.5V 双通道 5A 直流输出
- 高达 7W 功耗（TA = 60°C，200LFM 无散热器）
- ±1.5% 总输出电压调节
- 双差分检测放大器
- 电流模式控制，快速瞬态响应
- 可并联以得到更高的输出电流
- 可选择 Burst Mode® 运行
- 输出电压跟踪
- 内部温度检测二极管输出
- 外部频率同步
- 过压、电流和温度保护

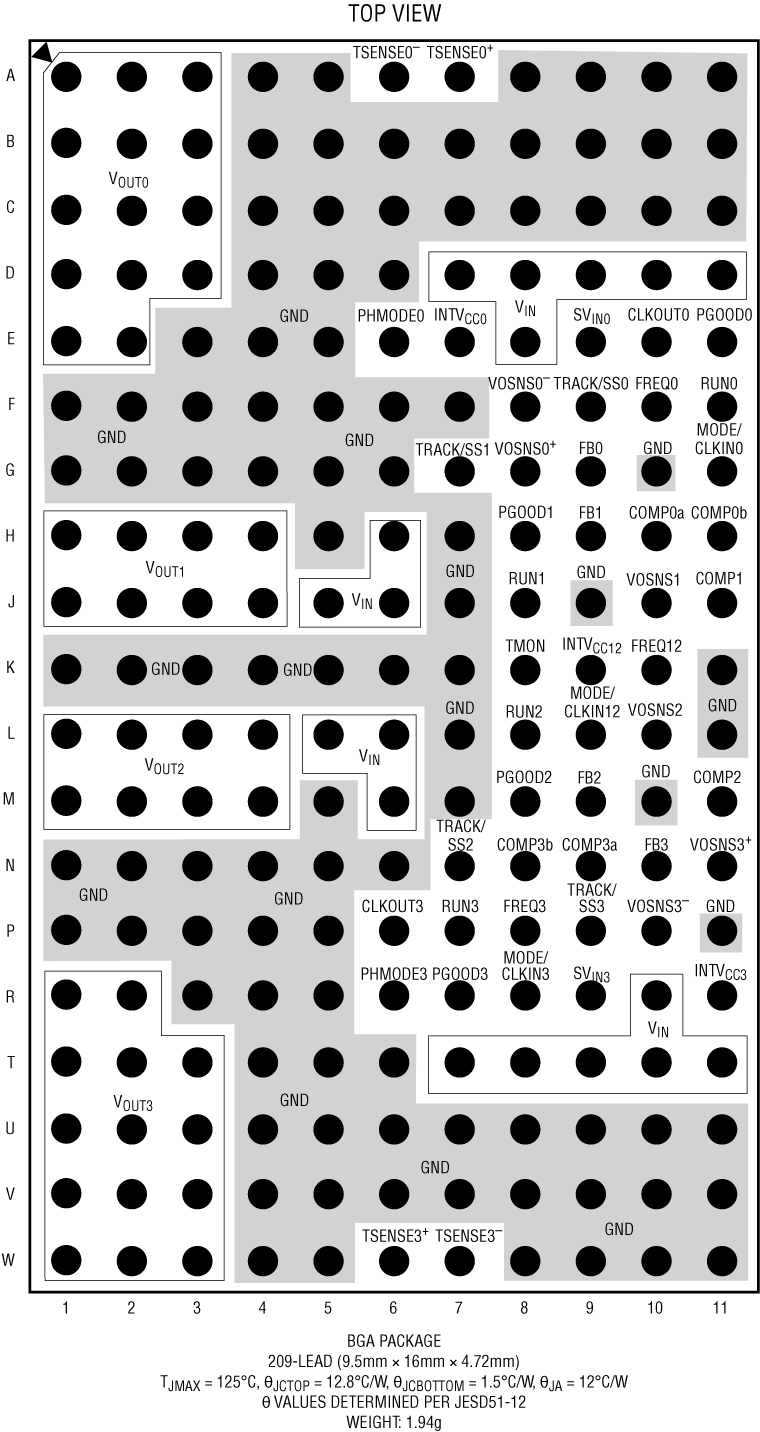

- 9.5mm × 16mm × 4.72mm BGA 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

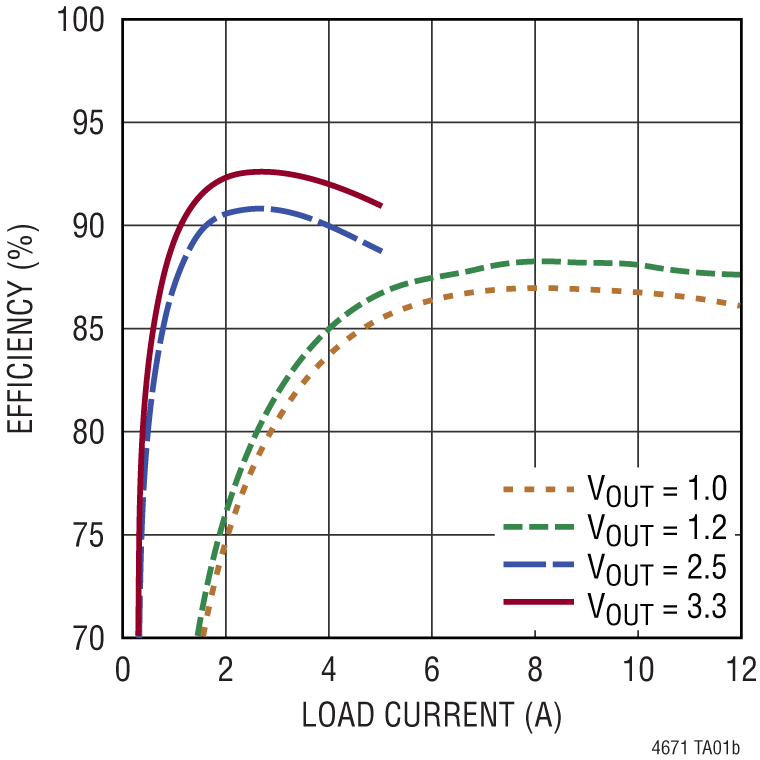

LTM4671 是一款四通道 DC/DC 降压型 µModule (微型模块) 稳压器，可提供双通道 12A 和双通道 5A 输出。封装内包括开关控制器、功率 FET、电感器和支持组件。LTM4671 可在 3.1V 至 20V 的输入电压范围内工作，支持 0.6V 至 3.3V (对于两个 12A 通道) 和 0.6V 至 5.5V (对于两个 5A 通道) 的输出电压范围，这两个范围各由一个外部电阻器设定。只需要大容量的输入和输出电容器。
故障保护功能包括过压、过流和过热保护。LTM4671 采用 9.5mm × 16mm × 4.72mm BGA 封装。
应用
- 多电源轨负载点调整
- FPGA、DSP 和 ASIC 应用
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4671
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
可靠性数据
-
信息
-
全部
-
英文
数据手册
1
用户手册
1
1.16 M
可靠性数据
1
347.53 K
信息
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM4671EY#PBF |
209-Lead BGA (16mm x 9.5mm x 4.72mm)
|
|
|
| LTM4671IY#PBF |
209-Lead BGA (16mm x 9.5mm x 4.72mm)
|
|
- LTM4671EY#PBF
- 引脚/封装图-中文版
-
209-Lead BGA (16mm x 9.5mm x 4.72mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4671IY#PBF
- 引脚/封装图-中文版
-
209-Lead BGA (16mm x 9.5mm x 4.72mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4671EY#PBF
量产
LTM4671IY#PBF
量产
1月 27, 2021
- 20_0380
LTM4671 Notification of Qualification of New Mold Compound
LTM4671EY#PBF
量产
LTM4671IY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4671EY#PBF
量产
LTM4671IY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4671EY#PBF
量产
LTM4671IY#PBF
量产
1月 27, 2021
- 20_0380
LTM4671 Notification of Qualification of New Mold Compound
LTM4671EY#PBF
量产
LTM4671IY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4671EY#PBF
量产
LTM4671IY#PBF
量产
软件和型号相关生态系统
评估套件 1

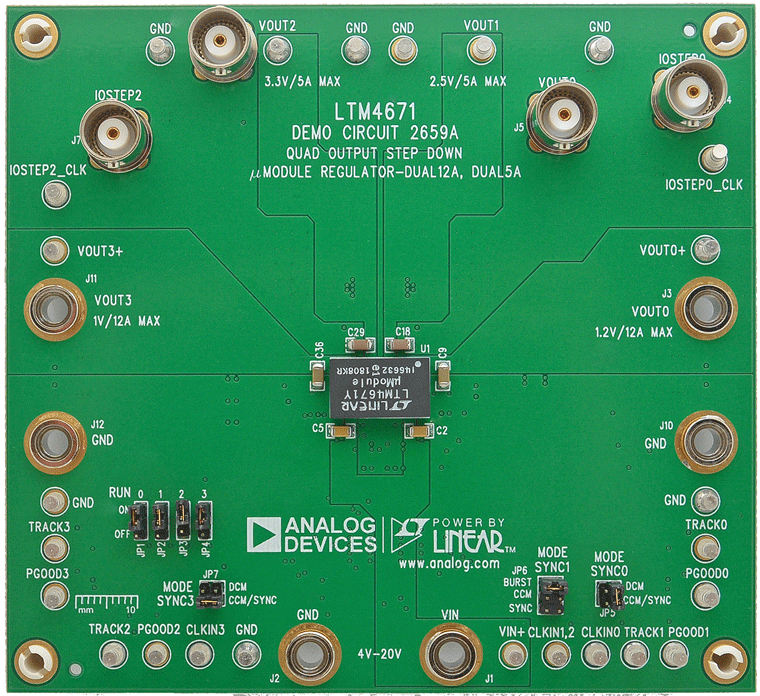

DC2659A
LTM4671 演示板 | 四通道输出 (双通道 12A、双通道 5A) 降压型 μModule 稳压器
产品详情
演示电路 2659A 采用 LTM4671 µModule® 稳压器，后者是一款高性能、高效率四输出降压型稳压器。LTM4671EY 的工作输入电压范围为 3.6V 至 20V，可依靠其两个较高电流电源轨中的任一个提供高达 12A 的电流，以及采用其两个较低电流电源轨中的任一个提供高达 5A 的电流。两个较高电流电源轨的输出电压可在 0.6V 至 3.3V 范围内进行编程，而两个较低电流电源轨的输出电压则可在 0.6V 至 5.5V 范围内进行设置。高电流电源轨可并联在一起，而且较低电流电源轨可并联在一起以满足较高的电源轨电流要求。LTM4671EY 是一款完整的多输出 DC/DC 负载点稳压器，采用耐热性能增强型 16mm × 9.5mm × 4.82mm BGA 封装，仅需少量的输入和输出电容器。TRACK/SS 引脚可提供输出电压跟踪功能，用于完成电源轨排序。通过 TSENSE 和 TMON 引脚纳入了温度检测选项。CLKIN 引脚可提供外部时钟同步，CLKOUT 引脚可实现额外模块相位的任选同步。如需处理或修改演示电路 2659A，则必须结合本演示手册阅读 LTM4671 数据手册。
