LT3094

−20V、500mA、超低噪声、超高 PSRR 负线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
LTspice LT3094 Demo Circuit - Ultralow Noise, Ultrahigh PSRR Negative LDO Regulator (-20V to -3.3V @ 500mA) Download 2.59 KB LTspice LT3094 - LDO Linear Regulators Download 1.81 KB
产品模型 14
特性
  • 超低 RMS 噪声：0.8μVRMS (10Hz 至 100kHz)
  • 超低点噪声：在10kHz时，为2.2nV/√Hz
  • 超高 PSRR:74dB (在 1MHz)
  • 输出电流：500mA
  • 宽输入电压范围：−1.8V 至 −20V
  • 单电容器改善了噪声和 PSRR 指标
  • 100μA SET 引脚电流：±1% 初始准确度
  • 由单个电阻器设置输出电压
  • 可编程限流值
  • 低压差电压：235mV
  • 输出电压范围：0V 至 −19.5V
  • 可编程电源良好和快速启动
  • 双极性精准使能 / UVLO 引脚
  • VIOC引脚控制上游稳压器以较大限度降低功耗并优化 PSRR
  • 最小输出电容：10μF (陶瓷)
  • 12 引脚 MSOP 封装和 3mm x 3mm DFN 封装
更多细节
show more Icon

LT®3094 是一款高性能、低压差、负线性稳压器，其采用 ADI 的超低噪声和超高 PSRR架构，可为对噪声敏感的应用供电。该器件可容易地并联以进一步降低噪声、增加输出电流，以及在 PCB 上散播热量。

LT3094 可在235mV 的典型压差电压下提供 500mA 电流。工作静态电流的标称值为2.35mA，在停机模式中则降至 3μA。该器件的宽输出电压范围 (0V 至 −19.5V) 误差放大器以单位增益运作，并提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与编程输出电压无关。该器件的其他特点包括一个双极性使能引脚、可编程电流限值、快速启动功能和用于指示输出电压稳定的可编程电源良好。该稳压器具有跟踪功能，可控制上游电源以在 LT3094 的两端保持一个恒定电压，从而较大限度降低功耗并优化 PSRR。

LT3094 可在采用一个 10μF (最小值) 陶瓷输出电容器时保持稳定。内置保护功能包括具折返的内部电流限制和具迟滞的热限制。LT3094 采用耐热性能增强型 12 引脚 MSOP封装和 3mm x 3mm DFN 封装。

应用

  • RF 和精准型电源
  • 非常低噪声仪表
  • 高速 / 高精度数据转换器
  • 医疗应用：诊断和成像
  • 用于开关电源的后置稳压器
Show More Arrow image
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
LTspice LT3094 Demo Circuit - Ultralow Noise, Ultrahigh PSRR Negative LDO Regulator (-20V to -3.3V @ 500mA) Download 2.59 KB LTspice LT3094 - LDO Linear Regulators Download 1.81 KB
产品模型 14
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3094

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/25/2018
英文

LT3094: –20V, 500mA, Ultralow Noise, Ultrahigh PSRR Negative Linear Regulator Data Sheet (Rev.B)

打开PDF文件

redirect
2.67 M
download

下载 PDF

PDF Vector

PDF

更新 09/25/2018
日文

LT3094: –20V、500mA、超低ノイズ、超高PSRR、負電圧のリニア電圧レギュレータ データシート (Rev.0)

打开PDF文件

redirect
2.67 M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 02/01/2021
英文
SCP-LT3094-EVALZ - Demo Manual (Rev.0) redirect icon

1.6 M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R531 Reliability Data redirect icon

23.66 K

download

下载 PDF

设计笔记

3

PDF Vector

HTML

更新 09/01/2019
英文
Negative Linear Regulator Features 0.8 µV RMS Noise and 74 dB Power Supply Rejection Ratio at 1 MHz redirect icon

PDF Vector

HTML

更新 09/26/2019
中文
负线性稳压器具有0.8 µV RMS噪声和74 dB电源抑制比（1 MHz时） redirect icon

PDF Vector

HTML

更新 09/01/2019
日文
0.8μVのRMSノイズ、1MHzで74dBのPSRRを達成した負電圧リニア・レギュレータ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

解决方案设计及宣传手册 1

Linear Low Dropout (LDO) Regulator Solutions

3rd Party Solutions 1

Mpression, Ultra-Low Noise, Ultra-High PSRR +/-12V DC/DC, Featuring LT3045 & LT3095

在线研讨会 1

Designing Power Solutions for RF Signal Chain Applications (EngineerZone)

非常见问题 1

FET输入放大器中的电流噪声

视频

1

Thumbnail Image

视频

2018-10-17

03:46

LT3094 - Negative LDO Features 0.8µ VRMS Noise at 1MHz

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3094EDD#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094EDD#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094EMSE#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094EMSE#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094HDD#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094HDD#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094HMSE#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094HMSE#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094IDD#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094IDD#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094IMSE#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094IMSE#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094MPDD#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3094MPDD#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 14, 2019

- 19_0061

LT3094 Data Sheet Specification Change

LT3094EDD#PBF

量产

LT3094EDD#TRPBF

量产

LT3094EMSE#PBF

量产

LT3094EMSE#TRPBF

量产

LT3094HDD#PBF

量产

LT3094HDD#TRPBF

量产

LT3094HMSE#PBF

量产

LT3094HMSE#TRPBF

量产

LT3094IDD#PBF

量产

LT3094IDD#TRPBF

量产

LT3094IMSE#PBF

量产

LT3094IMSE#TRPBF

量产

pdf

PCN19_0061_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3094EMSE#PBF

量产

LT3094EMSE#TRPBF

量产

LT3094HMSE#PBF

量产

LT3094HMSE#TRPBF

量产

LT3094IMSE#PBF

量产

LT3094IMSE#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 14, 2019

- 19_0061

arrow down

LT3094 Data Sheet Specification Change

LT3094EDD#PBF

量产

LT3094EDD#TRPBF

量产

LT3094EMSE#PBF

量产

LT3094EMSE#TRPBF

量产

LT3094HDD#PBF

量产

LT3094HDD#TRPBF

量产

LT3094HMSE#PBF

量产

LT3094HMSE#TRPBF

量产

LT3094IDD#PBF

量产

LT3094IDD#TRPBF

量产

LT3094IMSE#PBF

量产

LT3094IMSE#TRPBF

量产

pdf

PCN19_0061_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon
2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3094EMSE#PBF

量产

LT3094EMSE#TRPBF

量产

LT3094HMSE#PBF

量产

LT3094HMSE#TRPBF

量产

LT3094IMSE#PBF

量产

LT3094IMSE#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

SCP-LT3094-EVALZ

LT3094 信号链评估板| 500mA 超低噪声负 LDO

zoom

SCP-LT3094-EVALZ

LT3094 信号链评估板| 500mA 超低噪声负 LDO

download icon

下载

 print icon

打印

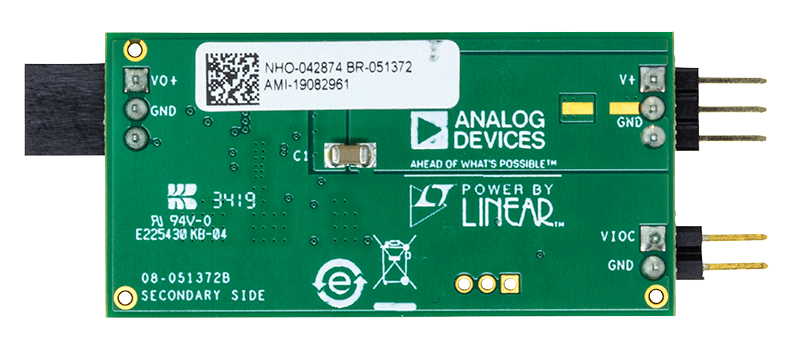

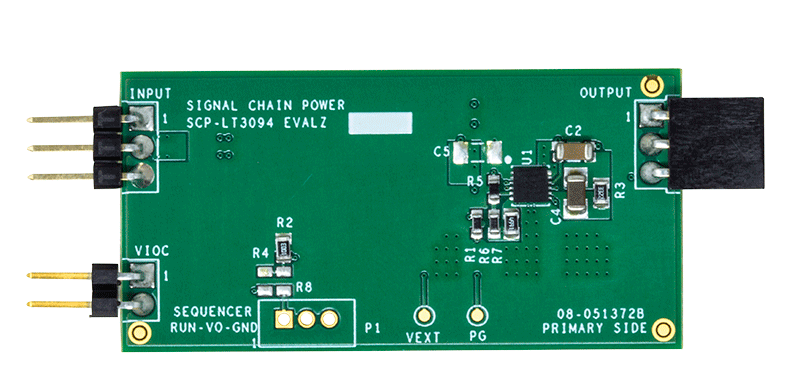

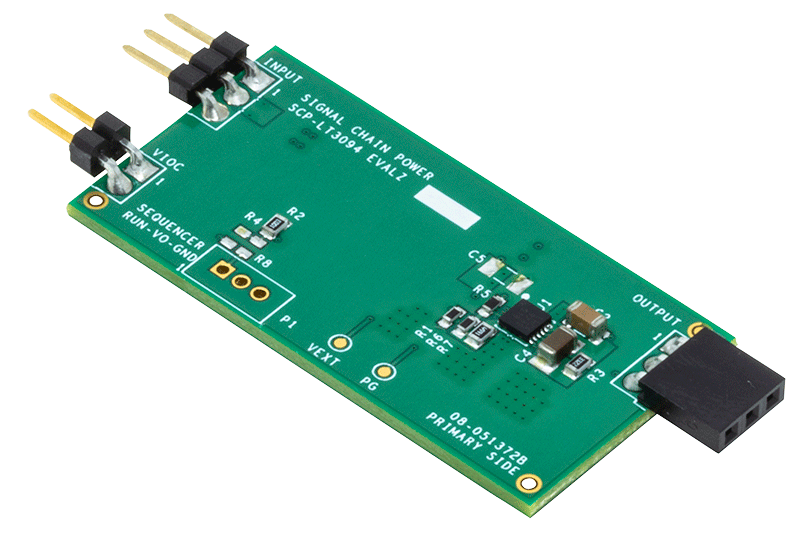

SCP-LT3094-EVALZ
LT3094 信号链评估板| 500mA 超低噪声负 LDO
立即购买 更多内容

产品详情

演示电路 SCP-LT3094-EVALZ 采用了 LT3094，这是一种超低噪声、超高电源电压抑制比 (PSRR)、负低压差（LDO）的稳压器。该板可在 -3.8V 至 -20V 的输入范围内工作，并可提供高达 500mA 的输出电流。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT3094 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3094 数据手册。

资料

pdf icon

PDF

SCP-LT3094-EVALZ - Demo Manual (Rev.0) Download

1.6 M

pdf icon

PDF

SCP-LT3094-EVALZ - Schematic Download

56.69 K

pdf icon

ZIP

SCP-LT3094-EVALZ - Design Files Download

3.01 M

更多 Arrow image
reference details image

DC2624A

LT3094 演示板 | 超低噪声、超高 PSRR、负 RF LDO，−20V ≤ VIN ≤ −3.8V, VOUT = −3.3V/500mA

zoom

DC2624A

LT3094 演示板 | 超低噪声、超高 PSRR、负 RF LDO，−20V ≤ VIN ≤ −3.8V, VOUT = −3.3V/500mA

download icon

下载

 print icon

打印
DC2624A
LT3094 演示板 | 超低噪声、超高 PSRR、负 RF LDO，−20V ≤ VIN ≤ −3.8V, VOUT = −3.3V/500mA
立即购买 更多内容

产品详情

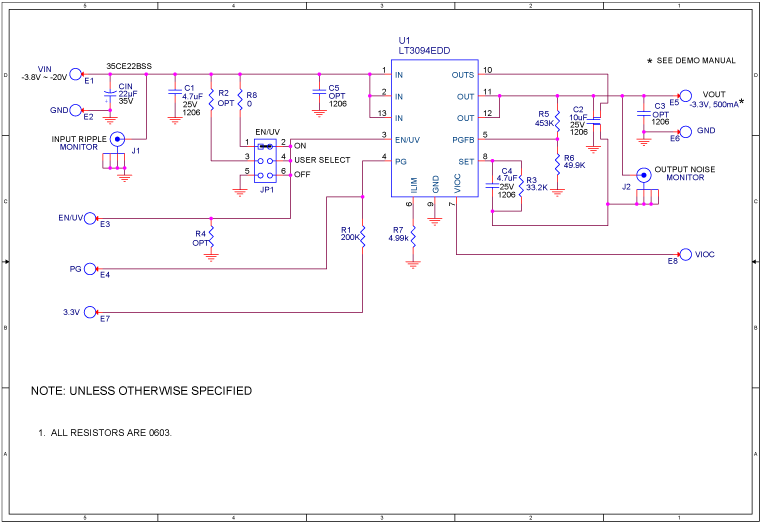

演示电路 2624A 采用 LT3094，该器件是一款超低噪声、超高电源电压抑制比 (PSRR)、负低压差 (LDO) 稳压器。DC2624A 可在 −3.8V 至 −20V 的输入范围内工作，并可提供高达 500mA 的输出电流。它具有超低噪声 (在 10Hz 至 100kHz 频率范围内为 0.8µVRMS) 和非常高的 PSRR (在 1MHz 时为 75dB)。

LT3094 使能功能 (EN/UVLO 引脚) 是双向的，可以利用一个正电压或负电压进行控制。LT3094 还通过在 ILIM 和 GND 之间连接一个电阻器提供了可编程电流限制功能。电流监视也可通过检测 ILIM 引脚电压来实现。VIOC 跟踪功能负责控制一个上游开关转换器，以在稳压器两端保持一个恒定电压，从而较大限度降低功耗。电源良好反馈 (PGFB) 引脚用于设定一个可编程电源良好门限，并激活快速启动电路。如欲使用电源良好功能，则在 VEXT 上连接一个外部电压源。如果不需要电源良好和快速启动功能，则将 PGFB 连接至IN。

内置保护功能电路包括反向电池保护、反向电流保护、具折返的内部电流限制和具迟滞的热限制。

LT3094 数据手册提供了完整的器件和工作原理说明以及应用信息。必须将数据手册与演示电路 DC2624A 的演示手册配合阅读。LT3094 采用 12 引脚 MSOP 和 3mm x 3mm DFN 封装，在该 IC 的底部具有裸露焊盘。正确的电路板布局对于实现较高的热性能是必不可少的。

资料

pdf icon

PDF

DC2624A Demo Manual (Rev.A) Download

341.71 K

pdf icon

PDF

DC2624A Schematic Download

49.87 K

pdf icon

ZIP

DC2624A Design Files Download

1.09 M

更多 Arrow image

评估套件2

evaluation kit item images

SCP-LT3094-EVALZ

LT3094 信号链评估板| 500mA 超低噪声负 LDO
evaluation kit item images

DC2624A

LT3094 演示板 | 超低噪声、超高 PSRR、负 RF LDO，−20V ≤ VIN ≤ −3.8V, VOUT = −3.3V/500mA
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3094 Demo Circuit - Ultralow Noise, Ultrahigh PSRR Negative LDO Regulator (-20V to -3.3V @ 500mA) Download

2.59 K

spice tool Lt Spice

LT3094 - LDO Linear Regulators Download

1.81 K
参考电路

参考电路 2

Figure 1. CN0577 Simplified Block Diagram

CN0577

Analog Front End and Digital Interface for Serial LVDS SAR ADCs

zoomopens a dialog

CN0577

Analog Front End and Digital Interface for Serial LVDS SAR ADCs

download icon

下载

 print icon

打印
CN0577

参考设计

tooltip Info:参考设计
Analog Front End and Digital Interface for Serial LVDS SAR ADCs

特性和优点

  • 18-Bit Resolution, 15 MSPS Data Acquisition System
  • Arbitrary Voltage Inputs Supported
  • All Clocking and Power Requirements are Onboard
  • FMC Connector for FPGA Interfacing
查看参考设计详情 external link

使用部分 8

LTC2387-18 reference design link

ADR4520 reference design link

LT3080 reference design link

ADA4945-1 reference design link

LT3094 reference design link

ADN4661 reference design link

LT1931 reference design link

ADG3241 reference design link

设计和集成工具

pdf icon

ZIP

CN0577 Design Files link icon

6.81 M

Figure 1. CN0585 Simplified Block Diagram

CN0585

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

zoomopens a dialog

CN0585

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

download icon

下载

 print icon

打印
CN0585

参考设计

tooltip Info:参考设计
Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

特性和优点

  • 4 Analog Input Channels with Configurable Voltage Ranges
  • 4 Analog Output Channels with Configurable Voltage Ranges
  • 200 ns Latency between ADC Measurement and DAC Settling
  • Analog Front End Interface Connector
  • Modeling and Simulation Compatible with MATLAB and Python
  • FMC Connector Interface to FPGA
查看参考设计详情 external link

使用部分 15

AD3552R reference design link

ADAQ23876 reference design link

AD8541 reference design link

ADP223 reference design link

ADR4525 reference design link

LT3032 reference design link

LT3045 reference design link

LT3094 reference design link

LTM8049 reference design link

LTM8074 reference design link

LTM8078 reference design link

LTC6655 reference design link

MAX20333 reference design link

MAX7301 reference design link

MAX77958 reference design link

资料

WIKI

AD3552R Linux Driver link icon

WIKI

ADAQ23876 Linux Driver link icon

更多 Arrow image

设计和集成工具

pdf icon

ZIP

CN0585 Design Files link icon

32.13 M

参考电路2

Figure 1. CN0577 Simplified Block Diagram

CN0577

Analog Front End and Digital Interface for Serial LVDS SAR ADCs

Figure 1. CN0585 Simplified Block Diagram

CN0585

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

近期浏览

产品详情
参考资料
评估套件
工具及仿真模型
参考电路
最新评论
