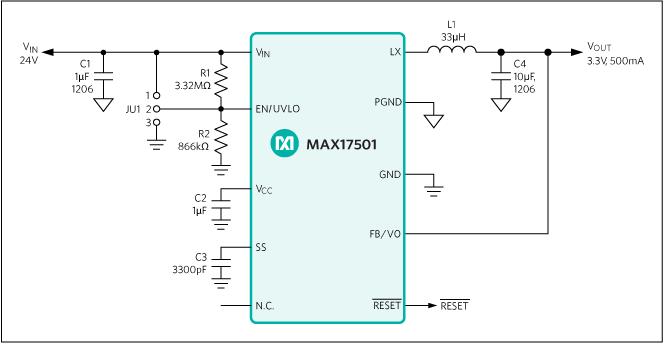

特長
- 外付け部品の排除による総コストの削減
- ショットキーなしの同期整流動作による高効率とコストの削減
- 3.3Vおよび5V固定出力用、内部補償とフィードバック分圧器
- オールセラミックコンデンサ、超小型レイアウト
- DC-DCレギュレータの在庫数削減
- 広い入力電圧範囲：4.5V～60V
- 可変出力電圧：0.9V～92%VIN
- 最大500mAを供給
- スイッチング周波数のオプション：600kHzおよび300kHz
- 10ピンTDFN (3mm x 2mm)パッケージで提供
- 消費電力の低減
- ピーク効率：90%以上
- PFM機能で軽負荷での高効率
- シャットダウン電流：0.9µA (typ)
- 過酷な産業用環境での高信頼性の動作
- ヒカップモード電流制限、シンク電流制限、およびオートリトライ起動
- 出力電圧監視内蔵(オープンドレインのアクティブローRESET端子)
- 抵抗で設定可能なEN/UVLOスレッショルド
- 可変ソフトスタートおよびプリバイアス起動
- -40℃～+125℃の高い工業用周囲動作温度範囲/-40℃～+150℃のジャンクション温度範囲
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
類似製品のMAX17504のデータシートの日本語版がございますのでご参照ください。
アプリケーション
- 基地局、VoIP、テレコム
- バッテリ駆動機器
- 汎用PoL (Point-of-Load)
- ホームシアター
- HVACおよびビル制御
- 産業用プロセス制御
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX17501
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
中国語
データシート
2
信頼性データ
1
41.22K
ユーザ・ガイド
2
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- MAX17501AATB+
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501AATB+T
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501BATB+
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501BATB+T
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501EATB+
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501EATB+T
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501FATB+
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501FATB+T
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501GATB+
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501GATB+T
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501HATB+
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX17501HATB+T
- ピン／パッケージ図
-
Thin Dual Flatpack No Leads
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
パワー・スイッチ内蔵型降圧レギュレータ5 |
||||
|
製造中 |
500mA、76V、高効率、MAXPowerステップダウンDC-DCコンバータ |
|||
|
製造中 |
1A、76V、高効率、MAXPowerステップダウンDC-DCコンバータ |
|||
|
製造中 |
60V、300mA、超小型、高効率、同期整流ステップダウンDC-DCコンバータ |
|||
|
製造中 |
60V、1A、超小型、高効率、同期整流ステップダウンDC-DCコンバータ |
|||
|
製造中 |
4.5V～60V、2.5A、高効率、同期整流ステップダウンDC-DCコンバータ、内部補償付き |
|||
評価用キット 7
MAX17501HTEVKIT
MAX17501Hの評価キット
製品の詳細
MAX17501HのEVキットは、TDFNパッケージに封止された高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17501Hを評価するための実証済みデザインを提供します。このEVキットはMAX17501Hデバイスを使用して、4.5V～60Vの入力電源から最大500mAの負荷電流で2.5Vを生成します。MAX17501Hは、あらゆる負荷およびライン状態で固定スイッチング周波数動作を提供する強制PWM制御方式を特長としています。
アプリケーション
- 車載用
- 基地局、VoIP、テレコム
- バッテリ駆動機器
- 汎用PoL (Point-of-Load)
- ホームシアター
- HVACおよびビル制御
- 産業用プロセス制御
資料
MAX17501ATEVKIT
MAX17501AおよびMAX17501Eの評価キット
製品の詳細
MAX17501A/MAX17501Eの評価キット(EVキット)は、高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17501A/MAX17501Eを評価するための実証済みデザインを提供します。このEVキットはこれらのデバイスを使用して、4.5V～60Vの入力電源から最大500mAの負荷電流で固定3.3Vを生成します。MAX17501Aは軽負荷時に高効率のPFM制御方式をサポートし、MAX17501Eはあらゆる負荷およびライン状態で固定スイッチング周波数動作を提供する強制PWM制御方式を特長としています。
アプリケーション
- 車載用
- 基地局、VoIP、テレコム
- バッテリ駆動機器
- 汎用PoL (Point-of-Load)
- ホームシアター
- HVACおよびビル制御
- 産業用プロセス制御
資料
MAX17501GTEVKITE
MAX17501 (TDFNパッケージ)の評価キット
製品の詳細
MAX17501GTEVKITE#は、TDFNパッケージに封止された高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX17501Gを評価するための実証済みデザインを提供します。このEVキットは、6.5V～60Vの入力電源から最大500mAの負荷電流で5Vを生成します。このEVキットは600kHzの固定スイッチング周波数を備え、効率と部品サイズを最適化しています。このEVキットは、あらゆる負荷およびライン状態で固定スイッチング周波数動作を実現する強制PWM制御方式を特長としています。また、このEVキットは伝導、放射EMIおよび熱性能を最適化した、優れたレイアウト例を提供します。ICの利点および特長の詳細については、MAX17501のデータシートを参照してください。
アプリケーション
- 基地局、VoIP、テレコム
- バッテリ駆動機器
- 汎用PoL (Point-of-Load)
- ホームシアター
- HVACおよびビル制御
- 産業用プロセス制御
MAX17501FTEVKIT
MAX17501BおよびMAX17501Fの評価キット
製品の詳細
MAX17501B/MAX17501Fの評価キット(EVキット)は、高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17501B/MAX17501Fを評価するための実証済みデザインを提供します。このEVキットはこれらのデバイスを使用して、6V～60Vの入力電源から最大500mAの負荷電流で固定5Vを生成します。MAX17501Bは軽負荷時に高効率のPFM制御方式をサポートし、MAX17501Fはあらゆる負荷およびライン状態で固定スイッチング周波数動作を提供する強制PWM制御方式を特長としています。
アプリケーション
- 車載用
- 基地局、VoIP、テレコム
- バッテリ駆動機器
- 汎用PoL (Point-of-Load)
- ホームシアター
- HVACおよびビル制御
- 産業用プロセス制御
資料
MAX17501BTEVKIT
MAX17501BおよびMAX17501Fの評価キット
製品の詳細
MAX17501B/MAX17501Fの評価キット(EVキット)は、高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17501B/MAX17501Fを評価するための実証済みデザインを提供します。このEVキットはこれらのデバイスを使用して、6V～60Vの入力電源から最大500mAの負荷電流で固定5Vを生成します。MAX17501Bは軽負荷時に高効率のPFM制御方式をサポートし、MAX17501Fはあらゆる負荷およびライン状態で固定スイッチング周波数動作を提供する強制PWM制御方式を特長としています。
アプリケーション
- 車載用
- 基地局、VoIP、テレコム
- バッテリ駆動機器
- 汎用PoL (Point-of-Load)
- ホームシアター
- HVACおよびビル制御
- 産業用プロセス制御
資料
MAX17501ETEVKIT
MAX17501AおよびMAX17501Eの評価キット
製品の詳細
MAX17501A/MAX17501Eの評価キット(EVキット)は、高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17501A/MAX17501Eを評価するための実証済みデザインを提供します。このEVキットはこれらのデバイスを使用して、4.5V～60Vの入力電源から最大500mAの負荷電流で固定3.3Vを生成します。MAX17501Aは軽負荷時に高効率のPFM制御方式をサポートし、MAX17501Eはあらゆる負荷およびライン状態で固定スイッチング周波数動作を提供する強制PWM制御方式を特長としています。
アプリケーション
- 車載用
- 基地局、VoIP、テレコム
- バッテリ駆動機器
- 汎用PoL (Point-of-Load)
- ホームシアター
- HVACおよびビル制御
- 産業用プロセス制御
資料
MAX17501GTEVKIT
MAX17501Gの評価キット
製品の詳細
MAX17501GのEVキットは、TDFNパッケージに封止された高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17501Gを評価するための実証済みデザインを提供します。このEVキットは、14V～60Vの入力電源から最大500mAの負荷電流で12Vを生成します。このEVキットは600kHzの固定スイッチング周波数を備え、効率と部品サイズを最適化しています。このEVキットは、あらゆる負荷およびライン状態で固定スイッチング周波数動作を提供する強制PWM制御方式を特長としています。
アプリケーション
- 車載用
- 基地局、VoIP、テレコム
- バッテリ駆動機器
- 汎用PoL (Point-of-Load)
- ホームシアター
- HVACおよびビル制御
- 産業用プロセス制御
資料
ツールおよびシミュレーション 2
SIMPLISモデル 2
SIMPLISモデル
リファレンス・デザイン 6

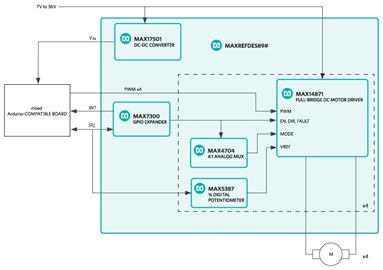

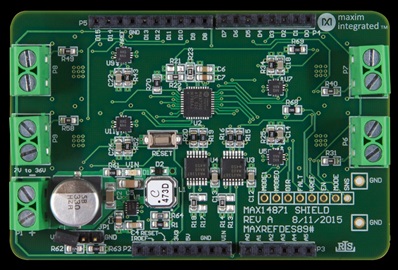

MAXREFDES89
MAX14871 Full-Bridge DC Motor Driver mbed Shield
機能と利点
Features
- 7V to 36V supply voltage range
- On-board DC-DC for supplying VIN to mbed board
- mbed library available
- 2A (max) current regulation limit per motor driver
- Four motor drivers available
- Arduino shield form factor
Competitive Advantages
- Safe with 25% ripple current regulation flexible with wide supply voltage range
- Saves power with Low RON
- Robust with short-circuit protection to GND/VCC
MAXREFDES1274
5V, 500mA Buck Converter using the MAX17501F
機能と利点
- Ultra-Compact Layout (31.52mm2 Footprint Size)
- Wide Input Voltage Range of 6.5V to 60V
- 500mA Output Current
- 5V Output Voltage
- 600kHz Switching Frequency
- Adjustable Soft-Start Time (SS)
- Enable/Undervoltage Lockout (EN/UVLO)
- Open-Drain Reset Output Functionality
- Peak-Current-Mode Control with Pulse-Width Modulation (PWM)
使用製品 1
MAXREFDES1180
-12V/100mA, Negative Output Power Supply Using the MAX17501
使用製品 1
MAXREFDES46
4-Channel Analog Input/Output
機能と利点
Features
- Programmable high-accuracy current/voltage output
- High accuracy
- ±10V, 0 to 10V, and 4–20mA Inputs
- Current output drives 0 to 1kΩ
- Voltage output drives loads down to 1kΩ
- Extensive error reporting
- Isolated power and data
- Device drivers
- Example C source code
Competitive Advantages
- Flexibility
- System safety
- Small solution size
Applications
- PLCs
- DCS
- Distributed I/Os
- Embedded systems
- Industrial control and automation
使用製品 14
MAXREFDES75
MAXREFDES75#: 24-Bit Weigh Scale with a 16-Bit DAC, 0 to 10V Output
MAXREFDES1181
-5V/150mA, Negative Output Power Supply Using the MAX17501
使用製品 1
リファレンス・デザイン6
MAXREFDES89
MAX14871 Full-Bridge DC Motor Driver mbed Shield
MAXREFDES1274
5V, 500mA Buck Converter using the MAX17501F
MAXREFDES1180
-12V/100mA, Negative Output Power Supply Using the MAX17501
MAXREFDES46
4-Channel Analog Input/Output
MAXREFDES75
MAXREFDES75#: 24-Bit Weigh Scale with a 16-Bit DAC, 0 to 10V Output
MAXREFDES1181
-5V/150mA, Negative Output Power Supply Using the MAX17501
