MAX13256

36V Hブリッジトランスドライバ、絶縁型電源用

すべて表示 showmore-icon

絶縁型電源設計を簡素化する広範囲トランスドライバ

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.48
特長
  • シンプルかつフレキシブルな設計
    • 8V~36Vの電源範囲
    • 最高90%の効率
    • トランスに最大10W供給
    • 低電圧ロックアウト
    • 2.5V~5Vのコンパチブルロジックインタフェース
    • 内部または外部クロックソース
    • 可変過電流スレッショルド
  • システム保護内蔵
    • フォルト検出および表示
    • 過電流制限
    • 温度過昇保護
  • ボードスペースを節約
    • 小型10ピンTDFNパッケージ(3mm x 3mm)
製品概要
show more Icon

HブリッジトランスドライバMAX13256は、最大10Wの絶縁型電源を供給するためのシンプルなソリューションを提供します。このデバイスはトランスの1次コイルを広範囲の8V~36V DC電源から最大300mAの電流で駆動します。トランスの2次と1次間の巻き数比は出力電圧を決めるため、実質上あらゆる絶縁型出力電圧の選択も可能になります。

このデバイスは可変電流制限を特長としており、間接的な2次側負荷電流の制限が可能です。MAX13256の電流制限は外付け抵抗で設定されます。デバイスが温度過昇または過電流状態を検出するとアクティブローのFAULT出力がアサートします。さらに、低電力モードを備え、ドライバの未使用時には全体の電流を0.65mA (typ)まで抑えます。

このデバイスは自律動作用の内部発振器と、複数のMAX13256デバイスを同期させる外部クロックソース入力を備えており、スイッチング周波数を正確に設定します。内部回路は50%固定のデューティサイクルを保証しており、どのクロックソースが使われていてもDC電流がトランスに流れることを防ぎます。

このデバイスは小型10ピン(3mm x 3mm) TDFNパッケージで提供され、-40℃~ +125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 24V PLC電源絶縁
  • 絶縁型フィールドバスインタフェース
  • 医療用機器
  • モータ制御
  • パワーメータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX13256ATB+
  • HTML
  • HTML
MAX13256ATB+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 27, 2024

- 2400

ASSEMBLY

MAX13256ATB+

製造中

MAX13256ATB+T

製造中

4 8, 2022

- 2201

WAFER FAB

MAX13256ATB+

製造中

MAX13256ATB+T

製造中

10 11, 2013

- 1345

ASSEMBLY

MAX13256ATB+

製造中

MAX13256ATB+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 27, 2024

- 2400

arrow down

ASSEMBLY

MAX13256ATB+

製造中

MAX13256ATB+T

製造中

4 8, 2022

- 2201

arrow down

WAFER FAB

MAX13256ATB+

製造中

MAX13256ATB+T

製造中

10 11, 2013

- 1345

arrow down

ASSEMBLY

MAX13256ATB+

製造中

MAX13256ATB+T

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX13256EVKIT

MAX13256の評価キット

zoom

MAX13256EVKIT

MAX13256の評価キット

MAX13256の評価キット

機能と利点

  • 入力電源範囲:8V~36V
  • 高効率:90% (max)
  • 全波整流出力
  • 電圧ダブラ、バイポーラ半波整流器、およびプッシュプル整流出力用に構成可能
  • 内部または外部クロック動作オプション
  • 1500VRMS絶縁用に設計
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX13256の評価キット(EVキット)は、10W絶縁型HブリッジDC-DCコンバータのMAX13256を内蔵する完全実装および試験済みPCBです。このEVキットは、8V~36VのDC電源で動作し、HALOの内蔵1:1巻数比のトランスは6.8V~34.8Vの出力電圧範囲、および300mAの電流制限を設定しています。
このEVキットは、HブリッジDC-DCコンバータトポロジを使用し、+24Vの2.2W~8.3W 出力電力で90%以上の総合効率を提供します。入力リップル電流および放射ノイズは、途切れのない入力電流を備えた特有のバランス特性によって最小限に抑えられます。低電圧ロックアウト(UVLO)、調整可能な電流制限、およびサーマルシャットダウンが、堅牢な10W絶縁型電源用に提供されています。表面実装トランスは、全波整流回路から駆動される出力に対しガルバニック絶縁を提供し、出力電圧リップルを低減します。
このEVキットの回路は、入力電圧の後に1つの出力電圧が続く全波整流器として構成されていますが、電圧ダブラ、バイポーラ出力、半波整流、およびプッシュプル整流器を含む他のトポロジにも構成可能です。
最大1A負荷性能を提供する4:1巻数比の動作にはHALOのTGMR-512V6LFトランスを使用してください。
このデバイスは、エクスポーズドパッドを備えた10ピンTDFNパッケージ(3mm x 3mm)で提供されます。

アプリケーション

  • 24V PLC電源絶縁
  • 絶縁型フィールドバスインタフェース
  • 医療用機器
  • モータ制御
  • パワーメータ

リファレンス・デザイン 6

MAXREFDES9 System Block Diagram

3.3V to 15V Input, ±15V (±12V) Output, Isolated Power Supply

MAXREFDES177

MAXREFDES177# IO-Link Universal Analog IO

MAXREFDES75

MAXREFDES75#: 24-Bit Weigh Scale with a 16-Bit DAC, 0 to 10V Output

zoomopens a dialog

MAXREFDES75

MAXREFDES75#: 24-Bit Weigh Scale with a 16-Bit DAC, 0 to 10V Output

MAXREFDES75#: 24-Bit Weigh Scale with a 16-Bit DAC, 0 to 10V Output

機能と利点

  • Ratiometric measurement or measurement compared to a precision voltage reference
  • User-programmable offset and gain calibration for sensor (load cell)
  • User-programmable offset and gain calibration for DAC
  • User-programmable voltage output range mapping
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

58.28 M

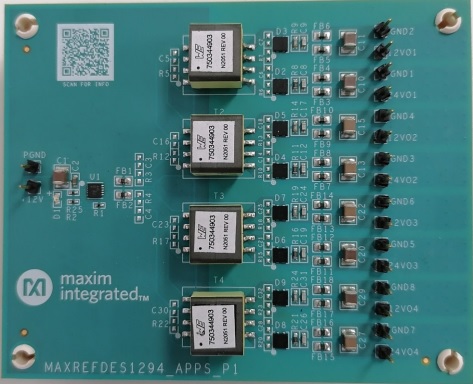

MAXREFDES1294
