MAX11154

18ビット、500ksps、0~5V SAR ADC、リファレンス内蔵、TDFNパッケージ

すべて表示 showmore-icon

業界最小、リファレンス内蔵、18ビットSAR ADC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$12.97
特長
  • 高いDCおよびAC精度によって測定品質を向上
    • 分解能:18ビット、ミッシングコードなし
    • スループットレート:500ksps、パイプライン遅延/レイテンシなし
    • SN比:93.8dB、THD:-105dB (10kHz時)
    • 遷移ノイズ:1.7 LSBRMS
    • DNL:±0.6 LSB (typ)およびINL:±2 LSB (typ)
  • 高集積ADCによってコストとスペースを削減
    • 内部リファレンス:±7ppm/℃
    • リファレンスバッファ内蔵
  • 広い電源範囲と低電力によって電源設計を簡素化
    • アナログ電源:5V
    • デジタル電源:2.3V~5V
    • 消費電力:23.6mW (外部リファレンス、500ksps時)
    • シャットダウンモード:10µA
  • 複数の業界標準シリアルインタフェースと小型パッケージによってサイズを小型化
    • SPI/QSPI/MICROWIRE®/DSP対応シリアルインタフェース
    • 小型12ピンTDFNパッケージ(3mm x 3mm)
製品概要
show more Icon

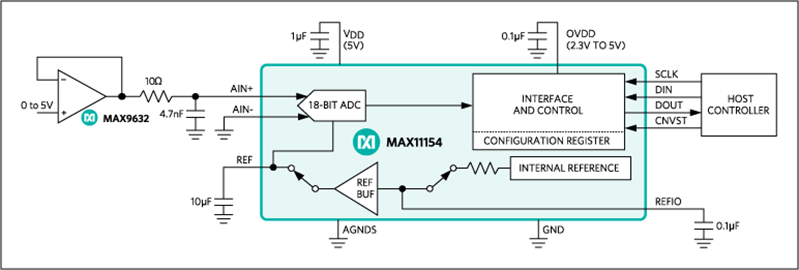

18ビット、500ksps、SAR ADCのMAX11154は、ユニポーラ入力範囲、小型、内部リファレンスなどの特長を備え、優れたACおよびDC性能を提供します。MAX11154は、バッファ内蔵のリファレンスオプションを備えているため、追加のコストとスペースを節約することができます。

このADCは通常、93.8dBのSN比と-105.8dBのTHDを実現します。このデバイスは、18ビットのミッシングコードなし、および±2 LSB (typ)のINLを保証します。

MAX11154は、2.5V、3V、3.3V、または5VロジックでSPI対応シリアルインタフェースを使用して通信します。このシリアルインタフェースを使用すると、マルチチャネルアプリケーションで複数のADCをデイジーチェーン接続することが可能で、ビジーインジケータオプションによってシステムの同期とタイミングを簡素化することもできます。

MAX11154は、12ピンTDFNパッケージ(3mm x 3mm)で提供され、-40℃~+85℃の温度範囲での動作が保証されています。

アプリケーション

  • 自動試験装置
  • データ収集システム
  • 産業用制御システム/プロセス制御
  • 医療用計測
