MAX15006

40V、超低自己消費電流リニアレギュレータ、6ピンTDFN/8ピンSOパッケージ

すべて表示 showmore-icon

常時オン車載アプリケーションに最適な9µAの低自己消費電流リニアレギュレータ

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 広い動作入力電圧範囲:4V~40V
  • 保証出力電流:50mA
  • 低自己消費電流
    • 10µA (無負荷)および90µA (全負荷)
  • コールドクランク状態まで動作
  • 耐圧:45Vの負荷ダンプ
  • 低ドロップアウト電圧:300mV (MAX15006B/MAX15007B)
  • 2.2µFの小型出力コンデンサで安定動作
  • イネーブル入力(MAX15007)
  • プリセット出力電圧:3.3Vおよび5.0V
  • 1.8V~10Vの可変出力(MAX15006C/MAX15007C)
  • 熱および短絡保護
  • 動作温度範囲:-40℃~+125℃
  • 放熱特性を高めた3mm x 3mmの6ピンTDFN/8ピンSOパッケージ
製品概要
show more Icon

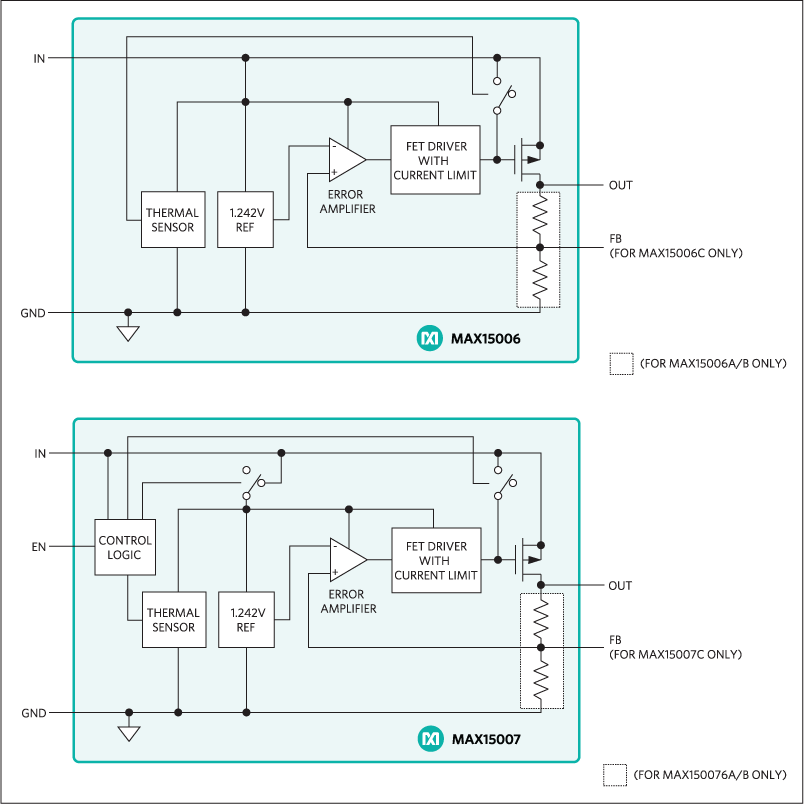

MAX15006/MAX15007は超低自己消費電流リニアレギュレータで、車載用およびバッテリ駆動システム用に最適です。これらのデバイスは4V~40Vの入力電圧で動作し、最大50mAの出力電流を供給して、自己消費電流は無負荷時にわずか10µAです。内蔵pチャネルパスデバイスによって、自己消費電流は全負荷時でも低レベルに維持されます。MAX15007の消費電流は、シャットダウン時にはわずか3µAです。

MAX15006A/MAX15007Aは3.3Vの固定出力電圧、またMAX15006B/MAX15007Bは5Vの固定出力電圧を備えています。MAX15006C/MAX15007Cは1.8V~10Vの可変出力を特長としています。MAX15007は、デバイスをオンまたはオフにするイネーブル入力を備えています。両デバイスとも短絡保護され、熱シャットダウンを備えています。

MAX15006/MAX15007は、自動車用温度範囲(-40℃~+125℃)で動作します。これらのデバイスは、省スペースの3mm x 3mmの6ピンTDFNおよび放熱特性を高めた8ピンSOパッケージで提供されます。

アプリケーション

  • 車載用
  • 産業用
  • ネットワーキング
  • テレコム
  • タイヤ圧監視
