MAX4729

低電圧3.5Ω、SPDT、CMOSアナログスイッチ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.75
特長
  • 低RON:3.5Ω (+2.7Vの電源電圧の場合)
  • RON平坦性:0.45Ω (+2.7Vの電源電圧の場合)
  • チャネル間RONマッチング:0.05Ω (+2.7Vの電源電圧の場合)
  • 小型SC70およびµDFNパッケージ
  • -3dB帯域幅:300MHz
  • 低オン容量:19.5pF
  • 全高調波歪み:0.036%
  • 低消費電流:1nA
  • 単一電源動作:+1.8V~+5.5V
製品概要
show more Icon

単極/双投(SPDT)スイッチのMAX4729/MAX4730は、+1.8V~+5.5Vの単一電源で動作します。これらのスイッチは、+2.7Vの電源電圧で3.5Ωの低オン抵抗(RON)と0.45ΩのRON平坦性を備えています。これらの製品の消費電流はわずか1nA (typ)であり、低電力のポータブルアプリケーション用に最適です。MAX4729/MAX4730は、全拡張温度範囲にわたる低リーク電流、TTL/CMOS対応のディジタルロジック、および優れたAC特性を備えています。

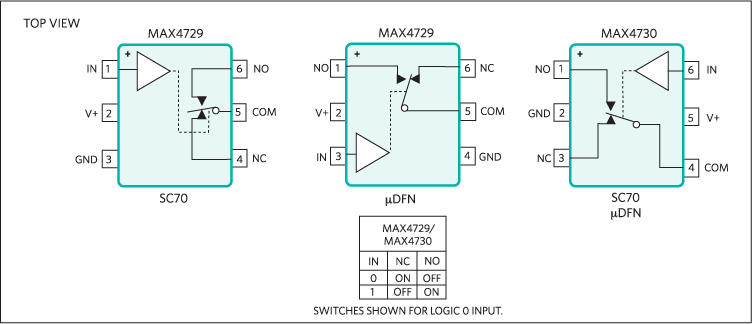

MAX4729/MAX4730は、小型6ピンのSC70および6ピンのµDFNパッケージで提供されます。MAX4729/MAX4730は、設計を容易にするため、3種類のピン配置構成で提供されます。MAX4729/MAX4730は、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • オーディオ/ビデオ信号ルーティング
  • バッテリ動作の機器
  • 通信回路
  • 低電圧データ収集システム
  • リレーの代替
  • サンプル/ホールド回路

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX4729ELT+
  • HTML
  • HTML
MAX4729ELT+T
  • HTML
  • HTML
MAX4729EXT+
  • HTML
  • HTML
MAX4729EXT+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

リファレンス・デザイン

リファレンス・デザイン 1

MAXREFDES16

Novato (MAXREFDES16#): 4-20mA Loop-Powered Temperature Sensor with HART

zoomopens a dialog

MAXREFDES16

Novato (MAXREFDES16#): 4-20mA Loop-Powered Temperature Sensor with HART

Novato (MAXREFDES16#): 4-20mA Loop-Powered Temperature Sensor with HART

機能と利点

  • 2-, 3-, or 4-wire RTD sensor input
  • -200°C to +850°C measured temperature range
  • -40°C to +85°C operating range
  • 0.03°C temperature resolution
  • < 0.05% span error or ±0.2°C at +23°C (whichever is greater)
  • < 0.1% span error or ±1.0°C over operating range
  • 12V to 40V supply voltage range
  • 200µA RTD excitation current
  • Auto compensation of wire resistance for 3-wire RTD
  • 4–20mA current loop output
  • 10Ω to 1kΩ loop load
  • Highway addressable remote transducer (HART) communication protocol requires minimum load of 230Ω
  • Sensor burnout detection
  • NAMUR down scale: < 3.2mA
  • NAMUR up scale: programmable from 20.5mA to > 24mA
  • Loop current limiter: 30mA ±5mA
  • HART protocol compatible
