MAX6133

3ppm/℃、低電力、低ドロップアウト電圧リファレンス

すべて表示 showmore-icon

3ppm/℃ドリフトを備えた低電力、低ドロップアウト電圧リファレンス、小型µMAX®パッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$4.97
特長
  • 低温度係数
    • 3ppm/℃ (max)、SO
    • 5ppm/℃ (max)、µMAX
  • 小型5mm x 3mm µMAXパッケージ
  • 低ドロップアウト:200mV (max)
  • 低自己消費電流:40µA
  • 初期精度:±0.04% (max)
  • 低ノイズ:16µVP-P (0.1Hz~10Hz) (出力2.5V)
  • 出力ソース電流能力:15mA
  • 広い電源電圧範囲:2.7V~12.6V
  • 優れたライン(30µV/V、max)およびロード(0.05mV/mA、max)レギュレーション
製品概要
show more Icon

高精度、低電力、低ドロップアウト電圧リファレンスのMAX6133は、3ppm/℃ (max)の低温度係数、低ドロップアウト電圧(200mV、max)を備えています。このシリーズモードのデバイスは、低ノイズ性能と高精度を得るためにバンドギャップ技術を採用しています。負荷レギュレーション仕様は、最大15mAのソース電流に対して保証されています。レーザトリミングされた高安定度薄膜抵抗器を使用してポストパッケージトリミングを行なうことで、優れた初期精度仕様(0.04%、max)が保証されています。MAX6133は、シリーズ電圧リファレンスで、消費電流はわずか40µA (電源電圧とほとんど無関係)です。シリーズモードリファレンスでは、システム電力が節約され、2端子シャントリファレンスに比べると外付け部品が最小限で済みます。

MAX6133は、8ピンµMAXおよびSOパッケージで提供されます。小型パッケージと高精度性能を独自の方法で融合させたこの製品は、ポータブルおよび通信アプリケーションに最適です。

アプリケーション

  • A/DおよびD/Aコンバータ
  • ハンドヘルド機器(PDA、パームトップ)
  • 高精度産業用およびプロセス制御
  • 電源
  • 高精度レギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$4.97

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX6133A25+
  • HTML
  • HTML
MAX6133A25+T
  • HTML
  • HTML
MAX6133A30+
  • HTML
  • HTML
MAX6133A30+T
  • HTML
  • HTML
MAX6133A41+
  • HTML
  • HTML
MAX6133A50+
  • HTML
  • HTML
MAX6133AASA25+
  • HTML
  • HTML
MAX6133AASA25+T
  • HTML
  • HTML
MAX6133AASA30+
  • HTML
  • HTML
MAX6133AASA30+T
  • HTML
  • HTML
MAX6133AASA41+
  • HTML
  • HTML
MAX6133AASA41+T
  • HTML
  • HTML
MAX6133AASA50+
  • HTML
  • HTML
MAX6133AASA50+T
  • HTML
  • HTML
MAX6133BASA25+
  • HTML
  • HTML
MAX6133BASA25+T
  • HTML
  • HTML
MAX6133BASA41+
  • HTML
  • HTML
MAX6133BASA41+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 13, 2023

- 2361N

WAFER FAB

MAX6133A25+

製造中

MAX6133A25+T

製造中

MAX6133A30+

製造中

MAX6133A30+T

製造中

MAX6133A41+

製造中

MAX6133A50+

製造中

MAX6133AASA25+

製造中

MAX6133AASA25+T

製造中

MAX6133AASA30+

製造中

MAX6133AASA30+T

製造中

MAX6133AASA41+

製造中

MAX6133AASA50+

製造中

MAX6133AASA50+T

製造中

MAX6133BASA41+

製造中

MAX6133BASA41+T

製造中

9 19, 2018

- 1753N

ASSEMBLY

MAX6133A25+

製造中

MAX6133A25+T

製造中

MAX6133A41+

製造中

10 30, 2020

- 1702R2

ASSEMBLY

MAX6133AASA25+

製造中

MAX6133AASA25+T

製造中

MAX6133AASA30+

製造中

MAX6133AASA30+T

製造中

MAX6133AASA50+

製造中

MAX6133AASA50+T

製造中

MAX6133BASA25+

製造中

MAX6133BASA25+T

製造中

MAX6133BASA41+

製造中

MAX6133BASA41+T

製造中

5 22, 2018

- 1702N

ASSEMBLY

MAX6133AASA41+

製造中

MAX6133AASA50+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 13, 2023

- 2361N

arrow down

WAFER FAB

MAX6133A25+

製造中

MAX6133A25+T

製造中

MAX6133A30+

製造中

MAX6133A30+T

製造中

MAX6133A41+

製造中

MAX6133A50+

製造中

MAX6133AASA25+

製造中

MAX6133AASA25+T

製造中

MAX6133AASA30+

製造中

MAX6133AASA30+T

製造中

MAX6133AASA41+

製造中

MAX6133AASA50+

製造中

MAX6133AASA50+T

製造中

MAX6133BASA41+

製造中

MAX6133BASA41+T

製造中

9 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX6133A25+

製造中

MAX6133A25+T

製造中

MAX6133A41+

製造中

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX6133AASA25+

製造中

MAX6133AASA25+T

製造中

MAX6133AASA30+

製造中

MAX6133AASA30+T

製造中

MAX6133AASA50+

製造中

MAX6133AASA50+T

製造中

MAX6133BASA25+

製造中

MAX6133BASA25+T

製造中

MAX6133BASA41+

製造中

MAX6133BASA41+T

製造中

5 22, 2018

- 1702N

arrow down

ASSEMBLY

MAX6133AASA41+

製造中

MAX6133AASA50+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

リファレンス・デザイン

リファレンス・デザイン 2

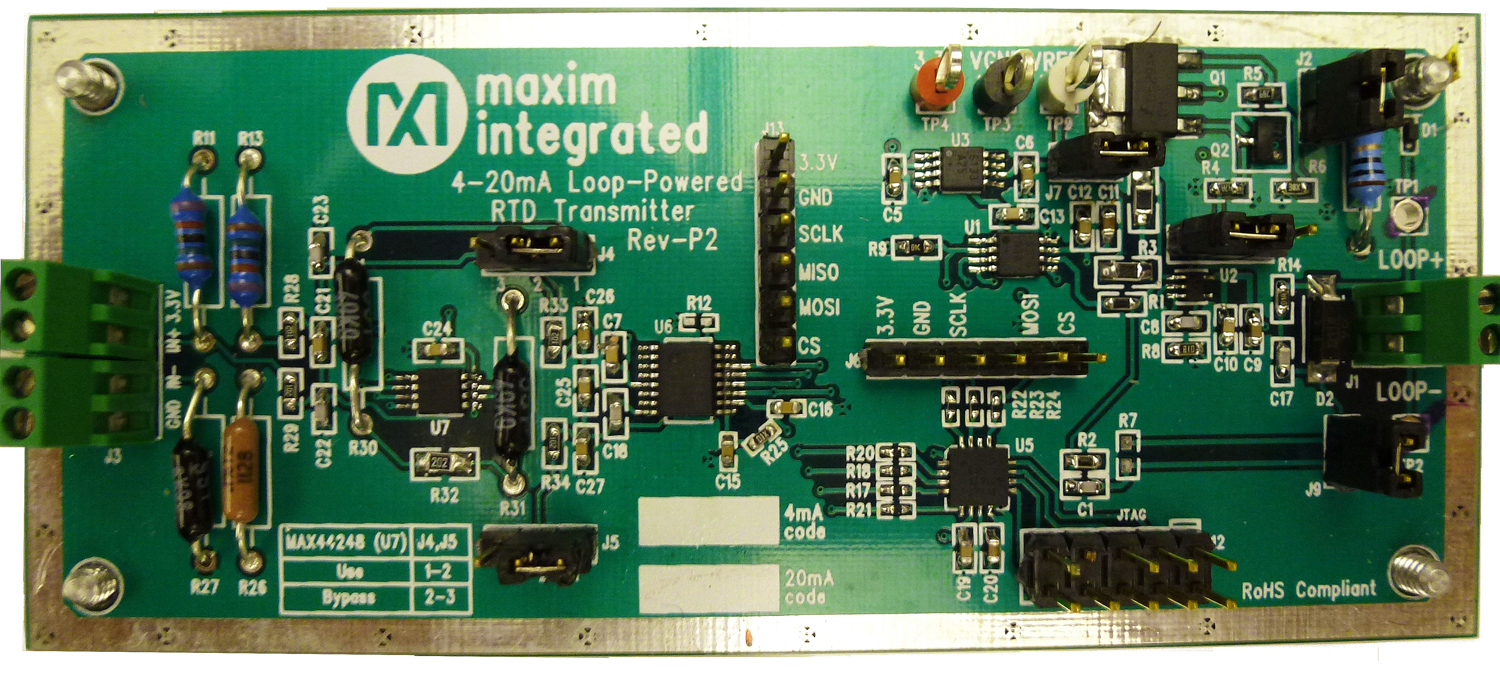

MAXREFDES15
