MAX15062

60V、300mA、超小型、高効率、同期整流ステップダウンDC-DCコンバータ

すべて表示 showmore-icon

業界最小、高電圧同期整流バックレギュレータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.38
機能
  • 外付け部品を削減し総コストを低減
    • ショットキー不要—同期整流動作によって高効率および低コストを実現
    • 補償内蔵
    • フィードバック分圧器内蔵で固定3.3V、5V出力電圧
    • ソフトスタート内蔵
    • 全セラミックコンデンサ、超小型レイアウト
  • DC-DCレギュレータの在庫数を削減
    • 広入力電圧範囲:4.5V~60V
    • 固定出力電圧オプション:3.3Vおよび5V
    • 可変出力電圧オプション:0.9V~0.89 x VIN
    • 最大300mA負荷電流を供給
    • PFMまたは強制PWMモードの設定が可能
  • 消費電力を低減
    • ピーク効率:92%
    • PFM機能によって軽負荷時に高効率を実現
    • シャットダウン電流:2.2µA (typ)
  • 過酷な産業環境で信頼性の高い動作
    • ヒカップモード電流制限およびオートリトライ起動
    • オープンドレイン、アクティブローのRESET端子による出力電圧モニタリング内蔵
    • 設定可能なEN/UVLOスレッショルド
    • プリバイアス出力への単調な起動
    • 過熱保護
    • 高い産業用周囲動作温度範囲:-40℃~+125℃(ジャンクション温度範囲-40℃~+150℃)
製品概要
show more Icon

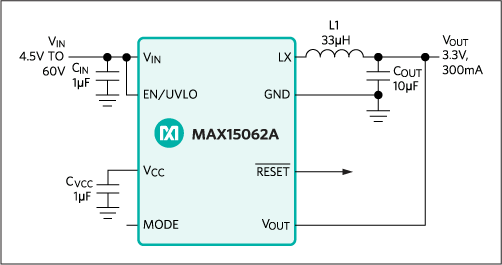

MOSFETを内蔵した高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX15062は、4.5V~60Vの入力電圧範囲で動作します。このコンバータは、3.3V (MAX15062A)、5V (MAX15062B)、および可変出力電圧(MAX15062C)で、最大300mAの出力電流を供給します。このデバイスは-40℃~+125℃の温度範囲で動作し、小型8ピンTDFNパッケージ(2mm × 2mm)で提供されます。シミュレーションモデルが利用可能です。
このデバイスはピーク電流モード制御アーキテクチャを採用し、MODE端子を使用してパルス幅変調(PWM)またはパルス周波数変調(PFM)制御方式でデバイスを動作させることができます。PWM動作は全負荷にわたって一定の周波数動作を提供するため、可変スイッチング周波数に敏感なアプリケーションで役立ちます。PFM動作は負のインダクタ電流を抑止し、さらに軽負荷時にはパルスをスキップして高効率を実現します。低抵抗の内蔵MOSFETは、全負荷時に高効率を確保し、PCBレイアウトを簡素化します。
このデバイスは、入力突入電流を低減するためにソフトスタートを内蔵しています。また、このデバイスはEN/UVLO端子を備えているため、ユーザーは所望の入力電圧レベルでデバイスをオンにすることができます。オープンドレイン、アクティブローのRESET端子を使用した出力電圧モニタリングが可能です。

アプリケーション

  • 4~20mA電流ループ
  • 汎用PoL (Point-of-Load)
  • 高電圧LDO代替
  • HVACおよびビル制御
  • 産業用センサー
  • プロセス制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.38

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15062AATA+
  • HTML
  • HTML
MAX15062AATA+T
  • HTML
  • HTML
MAX15062BATA+
  • HTML
  • HTML
MAX15062BATA+T
  • HTML
  • HTML
MAX15062CATA+
  • HTML
  • HTML
MAX15062CATA+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 11, 2022

- 2183

ASSEMBLY,WAFER FAB

MAX15062AATA+

製造中

MAX15062AATA+T

製造中

MAX15062BATA+

製造中

MAX15062BATA+T

製造中

MAX15062CATA+

製造中

MAX15062CATA+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 11, 2022

- 2183

arrow down

ASSEMBLY,WAFER FAB

MAX15062AATA+

製造中

MAX15062AATA+T

製造中

MAX15062BATA+

製造中

MAX15062BATA+T

製造中

MAX15062CATA+

製造中

MAX15062CATA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

MAX15062BEVKIT

MAX15062Bの評価キット

zoom

MAX15062BEVKIT

MAX15062Bの評価キット

MAX15062Bの評価キット

機能と利点

  • 入力電圧範囲:6.5V~60V
  • 出力:5V、300mA連続電流
  • 内部補償
  • EN/UVLOによるオン/オフ制御と設定可能な入力低電圧ロックアウト
  • ピーク効率:92%
  • 固定周波数PWM動作:500kHz
  • PFMまたは強制PWM動作モード
  • ヒカップモード過電流保護
  • オープンドレイン、アクティブローのRESET出力
  • サーマルシャットダウン
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15062Bの評価キット(EVキット)は、60V、300mA超小型、高効率、同期整流ステップダウンコンバータのMAX15062Bの性能を実証する、完全実装および試験済みの回路基板です。このEVキットは広い6.5V~60Vの入力電圧範囲で動作し、プリセットの5V出力で最大300mAを供給します。このデバイスは低電圧ロックアウト、過電流保護、およびサーマルシャットダウンを備えています。このEVキットは500kHzの固定周波数でスイッチングし、付属の部品で92%のピーク効率を実現します。
このEVキットには、鉛(Pb)フリー/RoHS準拠8ピンTDFNパッケージ(2mm x 2mm)のMAX15062BATA+が実装されています。

アプリケーション

  • 4~20mA電流ループ駆動センサー
  • 車載用
  • バッテリ駆動機器
  • 汎用PoL (Point-of-Load)
  • 高電圧LDO代替
  • HVACおよびビル制御
  • 産業用センサーおよびプロセス制御
  • スペースに制約のあるアプリケーション

MAX15062AEVKIT

MAX15062Aの評価キット

zoom

MAX15062AEVKIT

MAX15062Aの評価キット

MAX15062Aの評価キット

機能と利点

  • 入力電圧範囲:4.5V~60V (注1)
  • 出力:3.3V、300mA連続電流
  • 内部補償
  • EN/UVLOによるオン/オフ制御と設定可能な入力低電圧ロックアウト
  • ピーク効率:90%
  • 固定周波数PWM動作:500kHz
  • PFMまたは強制PWM動作モード
  • ヒカップモード過電流保護
  • オープンドレイン、アクティブローのRESET出力
  • サーマルシャットダウン
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15062Aの評価キット(EVキット)は、60V、300mA超小型、高効率、同期整流ステップダウンコンバータのMAX15062Aの性能を実証する、完全実装および試験済みの回路基板です。このEVキットは広い4.5V~60Vの入力電圧範囲で動作し、プリセットの3.3V出力で最大300mAを供給します。このデバイスは低電圧ロックアウト、過電流保護、およびサーマルシャットダウンを備えています。このEVキットは500kHzの固定周波数でスイッチングし、付属の部品で90%のピーク効率を実現します。
このEVキットには、鉛(Pb)フリー/RoHS準拠8ピンTDFNパッケージ(2mm x 2mm)のMAX15062AATA+が実装されています。

アプリケーション

  • 4~20mA電流ループ駆動センサー
  • 車載用
  • バッテリ駆動機器
  • 汎用PoL (Point-of-Load)
  • 高電圧LDO代替
  • HVACおよびビル制御
  • 産業用センサーおよびプロセス制御
  • スペースに制約のあるアプリケーション

MAX15062C12EVKIT

12V出力電圧アプリケーションのMAX15062Cの評価キット

zoom

MAX15062C12EVKIT

12V出力電圧アプリケーションのMAX15062Cの評価キット

12V出力電圧アプリケーションのMAX15062Cの評価キット

機能と利点

  • 入力電圧範囲:14V~60V
  • 出力:12V、300mA連続電流
  • 内部補償
  • EN/UVLOによるオン/オフ制御と設定可能な入力低電圧ロックアウト
  • ピーク効率:95%
  • スイッチング周波数:500kHz
  • PFMまたは強制PWM動作モード
  • ヒカップモード過電流保護
  • オープンドレインアクティブローRESET出力
  • サーマルシャットダウン
  • 鉛フリー、8ピンTDFNパッケージ(2mm x 2mm)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15062C-12Vの評価キット(EVキット)は、60V、300mA超小型、高効率、同期整流ステップダウンコンバータのMAX15062Cの性能を実証する、完全実装および試験済みの回路基板です。このEVキットは、14V~60Vの広い入力電圧範囲で動作し、12V出力電圧で最大300mA負荷電流を供給します。このデバイスは、低電圧ロックアウト、過電流保護、およびサーマルシャットダウンを備えています。このEVキットは、500kHzの周波数でスイッチングし、付属の部品で95%のピーク効率を実現します。
このEVキットには、鉛(Pb)フリー/RoHS準拠8ピンTDFNパッケージ(2mm x 2mm)のMAX15062CATA+が実装されています。

アプリケーション

  • 4~20mA電流ループ
  • 汎用PoL (Point-of-Load)
  • 高電圧LDO代替
  • HVACおよびビル制御
  • 産業用センサー
  • プロセス制御

MAX15062C5EVKITE

5V出力電圧アプリケーションのMAX15062の評価キット

zoom

MAX15062C5EVKITE

5V出力電圧アプリケーションのMAX15062の評価キット

5V出力電圧アプリケーションのMAX15062の評価キット

機能と利点

  • 入力電圧範囲:6.5V~60V
  • 出力:5V、300mA連続電流
  • 内部補償
  • EN/UVLOによるオン/オフ制御と設定可能な入力低電圧ロックアウト
  • ピーク効率:95%
  • スイッチング周波数:500kHz
  • PFMまたは強制PWM動作モード
  • ヒカップモード過電流保護
  • オープンドレインアクティブローRESET出力
  • サーマルシャットダウン
  • 鉛フリー、8ピンTDFNパッケージ(2mm × 2mm)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR22(EN55022) Class B伝導および電磁放射に適合

製品の詳細

MAX15062C5EVKITE#評価キット(EVキット)は、60V、300mA超小型、高効率、同期整流ステップダウンコンバータのMAX15062Cの性能を実証する、完全実装および試験済みの回路基板です。このEVキットは広い6.5V~60Vの入力電圧範囲で動作し、5V出力電圧で最大300mAの負荷電流を供給します。このデバイスは、低電圧ロックアウト、過電流保護、およびサーマルシャットダウンを備えています。このEVキットは500kHzの周波数でスイッチングし、付属の部品で95%のピーク効率を実現します。また、このEVキットは伝導、放射EMI、および熱性能を最適化した、優れたレイアウト例を提供します。ICの利点および特長の詳細については、MAX15062のデータシートを参照してください。

このEVキットには、鉛(Pb)フリー/RoHS準拠8ピンTDFNパッケージ(2mm × 2mm)のMAX15062CATA+が実装されています。

アプリケーション

  • 4~20mA電流ループ
  • 汎用PoL (Point-of-Load)
  • 高電圧LDO代替
  • HVACおよびビル制御
  • 産業用センサー
  • プロセス制御
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 7

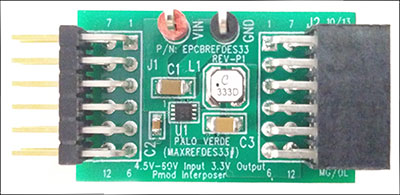

5815fig00

Step-Down Converter

zoomopens a dialog

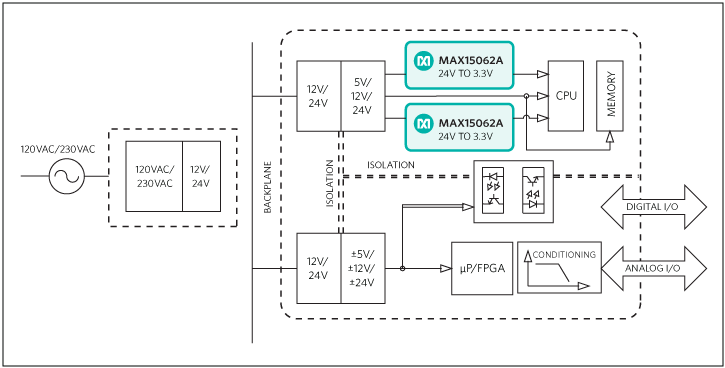

Palo Verde (MAXREFDES33)

Step-Down Converter

Step-Down Converter

機能と利点

Applications

  • Industrial sensors
  • Process control
  • 4–20mA current loops
  • General-purpose point-of-load
  • High-voltage LDO replacement
  • HVAC and building control
  • PLCs

Features

  • Minimal external components and low system cost
  • Versatile functionality allows stocking of fewer DC-DC regulators
  • Low power dissipation
  • Reliable operation in adverse industrial environments
  • Pmod-compatible form factor
詳細なリファレンス・デザインを表示 external link
