MAX17502

60V、1A、超小型、高効率、同期整流ステップダウンDC-DCコンバータ

すべて表示 showmore-icon

高効率を実現する、FET内蔵60V同期整流バックコンバータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.30
特長
  • 外付け部品の排除による総コストの削減
    • ショットキーなしの同期整流動作による高効率とコストの削減
    • 3.3Vおよび5V固定出力用、内部補償およびフィードバック分圧器
    • 全セラミックコンデンサ、超小型レイアウト
  • DC-DCレギュレータの在庫数削減
    • 広い入力電圧範囲:4.5V~60V
    • 可変出力電圧:0.9V~92%VIN
    • 最大1Aを供給
    • スイッチング周波数オプション:600kHzおよび300kHz
    • 10ピンTDFN (3mm x 2mm)および14ピンTSSOP (5mm x 4.4mm)パッケージで提供
  • 消費電力の低減
    • ピーク効率:90%以上
    • シャットダウン電流:0.9µA (typ)
  • 過酷な産業用環境での高信頼性の動作
    • ヒカップモード電流制限、シンク電流制限、およびオートリトライ起動
    • 出力電圧監視内蔵(オープンドレインのアクティブローRESET端子)
    • 抵抗で設定可能なEN/UVLOスレッショルド
    • 可変ソフトスタートおよびプリバイアスパワーアップ
    • -40℃~+125℃の高い工業用周囲動作温度範囲/-40℃~+150℃のジャンクション温度範囲
製品概要
show more Icon

MOSFET内蔵、高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX17502は、4.5V~60Vの入力電圧範囲で動作します。このデバイスは固定3.3V、5V、または可変出力電圧(0.9V~92%VIN)で提供され最大1Aの電流を供給します。出力電圧は-40℃~+125℃の範囲で±1.7%以内の精度です。MAX17502は小型TDFNおよびTSSOPパッケージで提供されます。シミュレーションモデルも提供しています。
このデバイスは、パルス幅変調(PWM)によるピーク電流モード制御を備えており、あらゆる負荷において固定スイッチング周波数で動作します。低抵抗のMOSFETを内蔵することによって、全負荷時に高効率を確保するとともに、レイアウトを簡素化します。
プログラマブルなソフトスタート機能によって、入力突入電流を低減することができます。このデバイスは、所望の入力電圧レベルでターンオンさせることが可能な出力イネーブル/低電圧ロックアウト端子(EN/UVLO)も備えています。オープンドレインのアクティブローRESET端子は、出力電圧が正常に安定化されことを示す遅延を備えたパワーグッド信号をシステムに提供します。

類似製品のMAX17504のデータシートの日本語版がございますのでご参照ください。

アプリケーション

  • 基地局、VoIP、テレコム
  • バッテリ駆動機器
  • 汎用PoL (Point-of-Load)
  • ホームシアター
  • HVACおよびビル制御
  • 産業用プロセス制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17502EATB+
  • HTML
  • HTML
MAX17502EATB+T
  • HTML
  • HTML
MAX17502FATB+
  • HTML
  • HTML
MAX17502FATB+T
  • HTML
  • HTML
MAX17502GATB+
  • HTML
  • HTML
MAX17502GATB+T
  • HTML
  • HTML
MAX17502HAUD+
  • HTML
  • HTML
MAX17502HAUD+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 31, 2022

- 2266

WAFER FAB

MAX17502FATB+

製造中

MAX17502FATB+T

製造中

MAX17502GATB+

製造中

MAX17502GATB+T

製造中

5 11, 2022

- 2236N

ASSEMBLY

MAX17502HAUD+

製造中

MAX17502HAUD+T

製造中

12 11, 2018

- 1754N

ASSEMBLY

MAX17502HAUD+

製造中

MAX17502HAUD+T

製造中

1 17, 2018

- 1722E

ASSEMBLY

MAX17502HAUD+

製造中

MAX17502HAUD+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 31, 2022

- 2266

arrow down

WAFER FAB

MAX17502FATB+

製造中

MAX17502FATB+T

製造中

MAX17502GATB+

製造中

MAX17502GATB+T

製造中

5 11, 2022

- 2236N

arrow down

ASSEMBLY

MAX17502HAUD+

製造中

MAX17502HAUD+T

製造中

12 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX17502HAUD+

製造中

MAX17502HAUD+T

製造中

1 17, 2018

- 1722E

arrow down

ASSEMBLY

MAX17502HAUD+

製造中

MAX17502HAUD+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

MAX17502GTEVKITE

MAX17502の評価キット(TDFNパッケージ)

zoom

MAX17502GTEVKITE

MAX17502の評価キット(TDFNパッケージ)

MAX17502の評価キット(TDFNパッケージ)

機能と利点

  • 動作入力電源:6.5V~60V
  • 設定出力電圧:5V (1A負荷電流)
  • スイッチング周波数:600kHz
  • イネーブル/UVLO入力
  • 抵抗で設定可能なUVLOスレッショルド
  • オープンドレインアクティブローRESET出力
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR22(EN55022) Class B伝導および電磁放射に適合

製品の詳細

MAX17502GTEVKITE#は、TDFNパッケージに封止された高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX17502Gを評価するための実証済みデザインを提供します。このEVキットは、6.5V~60Vの入力電源から最大1Aの負荷電流で5Vを生成します。このEVキットは600kHzの固定スイッチング周波数を備え、効率と部品サイズを最適化しています。このEVキットは、あらゆる負荷およびライン状態で固定スイッチング周波数動作を実現する強制PWM制御方式を特長としています。また、このEVキットは伝導、放射EMI、および熱性能を最適化した、優れたレイアウト例を提供します。ICの利点および特長の詳細については、MAX17502のデータシートを参照してください。

アプリケーション

  • 基地局、VoIP、テレコム
  • バッテリ駆動機器
  • 汎用PoL (Point-of-Load)
  • ホームシアター
  • HVACおよびビル制御
  • 産業用プロセス制御

MAX17502GTEVKIT

MAX17502Gの評価キット

zoom

MAX17502GTEVKIT

MAX17502Gの評価キット

MAX17502Gの評価キット

機能と利点

  • 動作入力電源:15V~60V
  • 出力電圧:12V
  • 出力電流:1A
  • スイッチング周波数:600kHz
  • イネーブル/UVLO入力
  • 抵抗で設定可能なUVLOスレッショルド
  • オープンドレイン、アクティブローのRESET出力
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17502GのEVキットは、TDFNパッケージに封止された高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17502Gを評価するための実証済みデザインを提供します。このEVキットは、15V~60Vの入力電源から最大1Aの負荷電流で12Vを生成します。このEVキットは600kHzの固定スイッチング周波数を備え、効率と部品サイズを最適化しています。このEVキットは、あらゆる負荷およびライン状態で固定スイッチング周波数動作を提供する強制PWM制御方式を特長としています。

アプリケーション

  • 車載用
  • 基地局、VoIP、テレコム
  • バッテリ駆動機器
  • 汎用PoL (Point-of-Load)
  • ホームシアター
  • HVACおよびビル制御
  • 産業用プロセス制御

MAX17502FTEVKIT

MAX17502Fの評価キット

zoom

MAX17502FTEVKIT

MAX17502Fの評価キット

MAX17502Fの評価キット

機能と利点

  • 入力動作電源:7V~60V
  • 固定出力電圧:5V
  • 出力電流:1A
  • スイッチング周波数:600kHz
  • イネーブル/UVLO入力
  • 抵抗で設定可能なUVLOスレッショルド
  • オープンドレイン、アクティブローのRESET出力
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17502Fの評価キット(EVキット)は、高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17502Fを評価するための実証済みデザインを提供します。このEVキットは、デバイスを使用し、7V~60Vの入力電源から最大1Aの負荷電流で固定5Vを生成します。このデバイスは、あらゆる負荷およびライン状態で固定スイッチング周波数動作を提供する強制PWM制御方式を特長としています。

アプリケーション

  • アプリケーション
  • 車載用
  • 基地局、VoIP、テレコム
  • バッテリ駆動機器
  • 汎用PoL (Point-of-Load)
  • ホームシアター
  • HVACおよびビル制御
  • 産業用プロセス制御

MAX17502HEVKIT

MAX17502Hの評価キット

zoom

MAX17502HEVKIT

MAX17502Hの評価キット

MAX17502Hの評価キット

機能と利点

  • 動作入力電源:4.5V~60V
  • 出力電圧:2.5V
  • 出力電流:1A
  • スイッチング周波数:300kHz
  • イネーブル/UVLO入力
  • 抵抗で設定可能なUVLOスレッショルド
  • オープンドレイン、アクティブローのRESET出力
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17502Hの評価キット(EVキット)は、TSSOPパッケージに封止された高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17502Hを評価するための実証済みデザインを提供します。このEVキットはこのデバイスを使用して、4.5V~60Vの入力電源から最大1Aの負荷電流で2.5Vを生成します。このデバイスは、あらゆる負荷およびライン状態で固定スイッチング周波数動作を提供する強制PWM制御方式を特長としています。

アプリケーション

  • 車載用
  • 基地局、VoIP、テレコム
  • バッテリ駆動機器
  • 汎用PoL (Point-of-Load)
  • ホームシアター
  • HVACおよびビル制御
  • 産業用プロセス制御

MAX17502ETEVKIT

MAX17502Eの評価キット

zoom

MAX17502ETEVKIT

MAX17502Eの評価キット

MAX17502Eの評価キット

機能と利点

  • 動作入力電源:4.5V~60V
  • 固定出力電圧:3.3V
  • 出力電流:1A
  • スイッチング周波数:600kHz
  • イネーブル/UVLO入力
  • 抵抗で設定可能なUVLOスレッショルド
  • オープンドレイン、アクティブローのRESET出力
  • 過電流保護と過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17502Eの評価キット(EVキット)は、高効率、高電圧、同期ステップダウンDC-DCコンバータのMAX17502Eを評価するための実証済みデザインを提供します。このEVキットは、このデバイスを使用して4.5V~60Vの入力電源から最大1Aの負荷電流で3.3Vの固定電圧を生成します。このEVキットは、あらゆる負荷およびライン状態で定スイッチング周波数動作を実現する強制PWM制御方式を特長としています。

アプリケーション

  • アプリケーション
  • 車載用
  • 基地局、VoIP、テレコム
  • バッテリ駆動機器
  • 汎用PoL (Point-of-Load)
  • ホームシアター
  • HVACおよびビル制御
  • 産業用プロセス制御
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 2

fig03

Go-IO産業用IoTリファレンスデザイン

zoomopens a dialog

MAXREFDES212

Go-IO産業用IoTリファレンスデザイン

Go-IO産業用IoTリファレンスデザイン

機能と利点

  • 汎用アナログ入出力(UAIO):±12.5Vまたは±25mA
  • 8つのデジタル入力:IEC 61131-2準拠Type 1/3
  • 4つのデジタル出力:最大1A、Safe Demag内蔵
  • IO-Link®マスター:4ポート、バージョン1.1準拠
  • TMG IO-Linkマスタースタック
  • 1つのRS-485 COMポート:全2重、データレート25Mbps
  • ESDおよびサージ保護を内蔵した堅牢なインタフェース
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

106.65 M

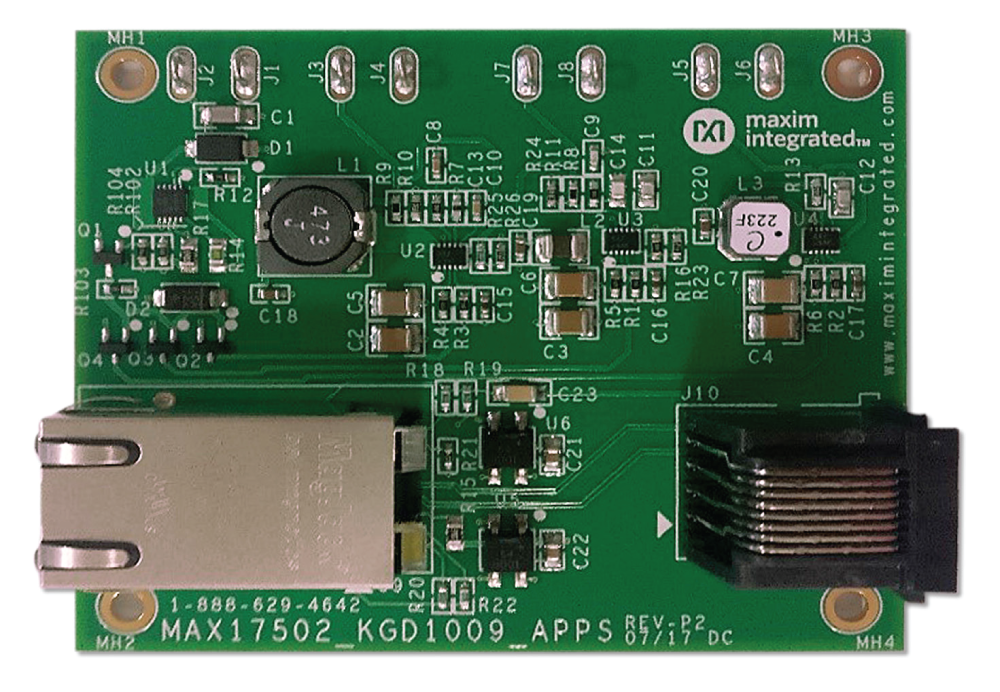

maxrefdes1009

IEEE 802.3af/at-Compliant, PD Interface with Three Ultra-Small, High-Efficiency, Synchronous DC-DC Buck Converters

zoomopens a dialog

MAXREFDES1009

IEEE 802.3af/at-Compliant, PD Interface with Three Ultra-Small, High-Efficiency, Synchronous DC-DC Buck Converters

IEEE 802.3af/at-Compliant, PD Interface with Three Ultra-Small, High-Efficiency, Synchronous DC-DC Buck Converters

機能と利点

  • IEEE 802.3af/at Compliance
  • 2-Event Classification
  • No Schottky-Synchronous Operation for High Efficiency and Reduced Cost
  • Internal Compensation and Feedback Divider for 5V Fixed Output Saves Space
  • All-Ceramic Capacitors, Ultra-Compact Layout
  • Peak Efficiency > 90%
  • 3mm × 2mm, 10-Pin TDFN and 5mm × 4.4mm, 14-Pin TSSOP Packages (MAX17502)
  • Thermally Enhanced, 3mm × 3mm, 10-Pin TDFN (MAX5969B)
詳細なリファレンス・デザインを表示 external link

使用製品 1
