MAX5033
500mA、76V、高効率、MAXPowerステップダウンDC-DCコンバータ
すべて表示500mA、76V、高効率、MAXPowerステップダウンDC-DCコンバータ、無負荷時の自己消費電流わずか350µA
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
特長
- 広い入力電圧範囲:7.5V~76V
- 電圧バージョン:固定(3.3V、5V、12V)および可変(1.25V~13.2V)
- 出力電流:500mA
- 最大効率:94%
- 0.4ΩのハイサイドDMOS FET内蔵
- 無負荷時の自己消費電流(270µA)、シャットダウン電流(10µA)
- 周波数補償回路内蔵
- 固定スイッチング周波数:125kHz
- 熱シャットダウンおよび短絡電流制限
- 8ピンSOおよびPDIPパッケージ

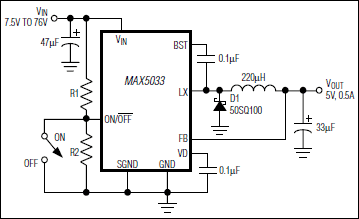

MAX5033は使いやすい、高効率、高電圧、ステップダウンDC-DCコンバータで、最大76Vの入力電圧で動作し、無負荷時の自己消費電流はわずか270µAです。このパルス幅変調(PWM)型コンバータは重負荷時には125kHzの固定スイッチング周波数で動作し、軽負荷時にはパルススキッピングモードに自動的に切り替わり、低自己消費電流と高効率を実現します。MAX5033には、周波数補償回路が内蔵されており回路構成を簡素化することができます。このデバイスでは内蔵の低オン抵抗、高電圧のDMOSトランジスタによって、高効率を実現し、全体のシステムコストを削減することができます。このデバイスには、低電圧ロックアウト、サイクルごとの電流制限、ヒカップモード出力短絡保護、熱シャットダウンなどが装備されています。
MAX5033は500mAの最大出力電流を供給します。出力電流はパッケージの最大消費電力能力によって制限されることがあります。10µA (typ)のシャットダウン電流となる外部からのシャットダウンも可能です。MAX5033のA/B/Cバージョンはそれぞれ3.3V、5V、および12Vの固定出力電圧を備え、MAX5033Dは1.25V~13.2Vで可変です。
MAX5033は省スペース8ピンSOパッケージおよび8ピンプラスチックDIPパッケージで提供され、-40℃~+125℃の工業用温度範囲で動作します。
アプリケーション
- 民生用エレクトロニクス
- 分配電力
- 産業用
