MAX8881

POK付き、12V、超低IQ、低ドロップアウトリニアレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$1.02
機能
  • 消費電流:3.5µA (12V)
  • バッテリ逆挿入保護
  • 入力電圧範囲:2.5V~12V
  • 出力電圧精度:±1.5%
  • 出力電流:200mA (max)
  • PMOS出力デバイス:2Ω
  • 短絡およびサーマル過負荷保護
  • 不安定状態を示すPOK出力
  • 固定出力電圧:1.8V、2.5V、3.3V、および5V (MAX8881)
    可変出力電圧:1.25V~5V (MAX8880)
  • 小型6ピンSOT23パッケージ
  • 薄型6ピンTDFNパッケージ
製品概要
show more Icon

MAX8880/MAX8881は、最大200mAを出力する超低消費電流、低ドロップアウトのリニアレギュレータです。これらの製品はバッテリ逆挿入保護や長いバッテリ寿命が重要となるバッテリ駆動アプリケーション用として設計されています。

これらのレギュレータは僅か3.5µAの低電流を消費するため、長いスタンバイ期間を持つアプリケーションにおけるバッテリの寿命を延長します。PNPベースの設計とは異なり、2ΩのPMOSデバイスは全動作範囲およびドロップアウト中を通じて超低消費電流を維持します。MAX8880/MAX8881には出力短絡、バッテリ逆挿入およびサーマル過負荷に対する内部保護が施されています。内蔵のパワーOK (POK)コンパレータは、出力が安定していない場合にそれを示します。

MAX8880の出力は、外付抵抗分圧器を使用して1.25V~5Vの範囲で調整できます。MAX8881は、出荷時に設定された1.8V、2.5V、3.3V、または5Vの出力電圧だけを提供します(フルデータシートの「型番」を参照)。これらのデバイスはいずれも小型の6ピンSOT23および6ピンTDFNパッケージで提供されています。

アプリケーション

  • バッテリ駆動アラーム
  • CMOSバックアップ電源
  • ハンディターミナル
  • PDA
  • リアルタイムクロック
  • 遠隔トランスミッタ
  • スマートバッテリパック/充電器
  • 煙検出器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$1.02

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8881EUT18+
  • HTML
  • HTML
MAX8881EUT18+T
  • HTML
  • HTML
MAX8881EUT25+
  • HTML
  • HTML
MAX8881EUT25+T
  • HTML
  • HTML
MAX8881EUT33+
  • HTML
  • HTML
MAX8881EUT33+C3E
  • HTML
  • HTML
MAX8881EUT33+T
  • HTML
  • HTML
MAX8881EUT50+
  • HTML
  • HTML
MAX8881EUT50+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 1, 2021

- 2209

ASSEMBLY

MAX8881EUT18+

製造中

MAX8881EUT18+T

製造中

MAX8881EUT33+

製造中

MAX8881EUT33+C3E

製造中

MAX8881EUT33+T

製造中

MAX8881EUT50+

製造中

MAX8881EUT50+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 1, 2021

- 2209

arrow down

ASSEMBLY

MAX8881EUT18+

製造中

MAX8881EUT18+T

製造中

MAX8881EUT33+

製造中

MAX8881EUT33+C3E

製造中

MAX8881EUT33+T

製造中

MAX8881EUT50+

製造中

MAX8881EUT50+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

リファレンス・デザイン

リファレンス・デザイン 5

MAXREFDES38

MAXREFDES38#: ECT/EPT Current Fault Sensor

zoomopens a dialog

MAXREFDES38

MAXREFDES38#: ECT/EPT Current Fault Sensor

MAXREFDES38#: ECT/EPT Current Fault Sensor

機能と利点

  • High accuracy
  • Low power
  • Accepts 3VP-P single-ended signal or 6VP-P differential signal
  • Optimized layout and size
  • Device drivers
  • Example C source code
  • Test data
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

11.81 M

MAXREFDES46

4-Channel Analog Input/Output

zoomopens a dialog

MAXREFDES46

4-Channel Analog Input/Output

4-Channel Analog Input/Output

機能と利点

Features

  • Programmable high-accuracy current/voltage output
  • High accuracy
  • ±10V, 0 to 10V, and 4–20mA Inputs
  • Current output drives 0 to 1kΩ
  • Voltage output drives loads down to 1kΩ
  • Extensive error reporting
  • Isolated power and data
  • Device drivers
  • Example C source code

Competitive Advantages

  • Flexibility
  • System safety
  • Small solution size

Applications

  • PLCs
  • DCS
  • Distributed I/Os
  • Embedded systems
  • Industrial control and automation
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

9.88 M

MAXREFDES32

2-Channel Analog Input/Analog Output with Flyback DC-DC

zoomopens a dialog

MAXREFDES32

2-Channel Analog Input/Analog Output with Flyback DC-DC

2-Channel Analog Input/Analog Output with Flyback DC-DC

機能と利点

  • Two independent analog inputs
  • Two independent analog outputs
  • Isolated power and data
  • High-speed 400ksps analog input sampling rate
  • High-accuracy 16-bit resolution
  • Voltage output settles to within 2 LSB in 17µs
  • Current output settles to within 2 LSB in 77µs
  • Device drivers
  • Example C source code
  • Configuration files for ZedBoard platform
  • FMC-compatible
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

26.1 M

MAXREFDES30

8-Channel Simultaneous-Sampling Analog Front End

zoomopens a dialog

MAXREFDES30

8-Channel Simultaneous-Sampling Analog Front End

8-Channel Simultaneous-Sampling Analog Front End

機能と利点

  • High precision, 8-channel, simultaneous-sampling inputs
  • High-speed 250ksps sampling rate
  • High-accuracy 16-bit resolution
  • Device drivers
  • Example C source code
  • Configuration files for ZedBoard™ platform
  • FMC-compatible
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

21.64 M

maxrefdes1310-fig1

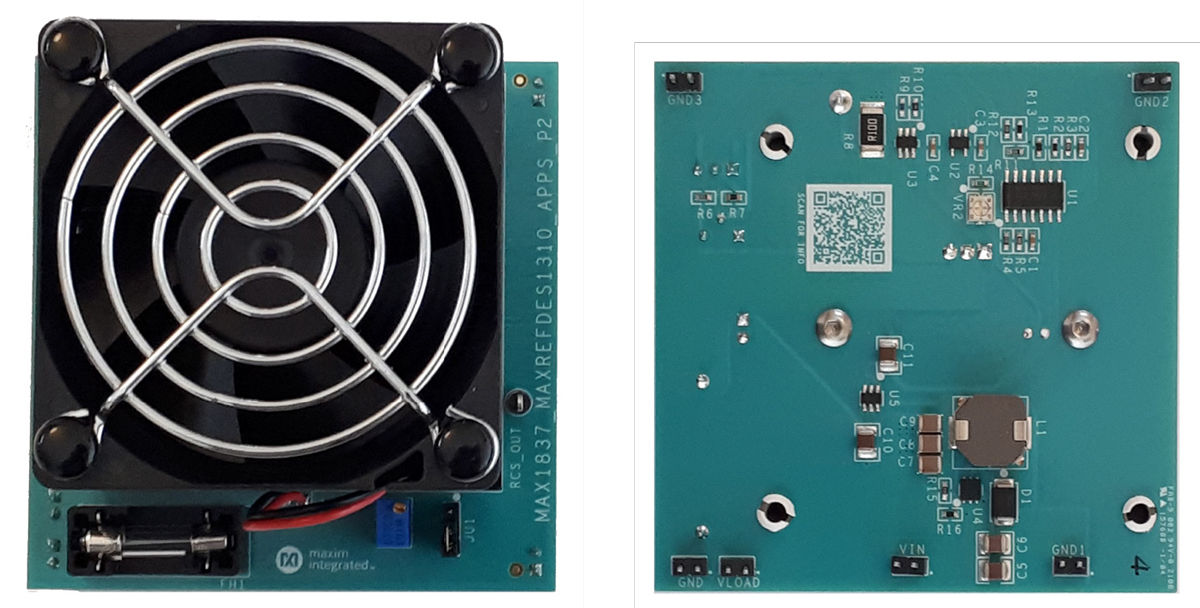

Standalone Electronic Load for Constant Current and Transient Response Testing of DC-DC Converters
