MAX8902B

低ノイズ500mA LDOレギュレータ、2mm x 2mmのTDFNパッケージ

すべて表示 showmore-icon

低ノイズ、低ドロップアウト、高PSRR、500mAリニアレギュレータ、2mm x 2mmのTDFNパッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$1.96
機能
  • 入力電圧範囲:1.7V~5.5V
  • 出力電圧範囲:0.6V~5.3V
  • 16µVRMSの出力ノイズ、10Hz~100kHz
  • 動作消費電流:80µA
  • 92dB PSRR (5kHzの場合)
  • 保証出力電流:500mA
  • 出力精度:±1.5% (負荷、入力、および温度の全範囲)
  • ドロップアウト:100mV (max) (500mA負荷の場合)
  • シャットダウン消費電流:1µA以下
  • 短絡保護:700mA
  • 熱過負荷保護
  • 出力-入力の逆電流保護
  • 2mm x 2mm x 0.8mmのTDFNパッケージ
追加の詳細
show more Icon

低ノイズリニアレギュレータのMAX8902A/MAX8902Bは、最大500mAの出力電流を供給し、出力ノイズは100kHzの帯域幅でわずか16µVRMSです。これらのレギュレータは、広い入力範囲でそれぞれの出力電圧を維持し、最大負荷時で必要な入力-出力ヘッドルームはわずか100mVです。

これらのLDOは負荷電流とドロップアウト電圧に関係なく、80µA (typ)の低消費電流を維持します。このレギュレータ制御回路構成には、プログラマブルなソフトスタート回路、および短絡、逆電流、および熱過負荷保護が含まれています。その他の機能として、シャットダウン入力とパワーOK出力(MAX8902Bのみ)があります。

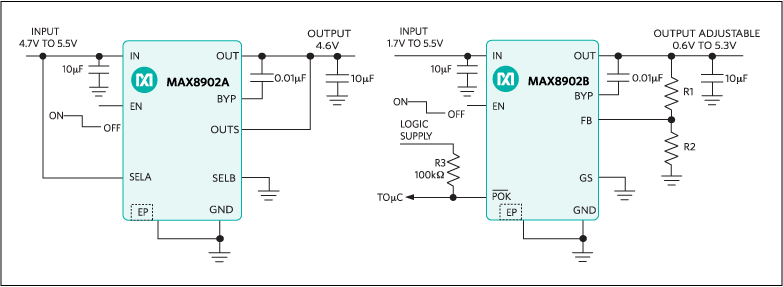

MAX8902Aの出力電圧は、SELAおよびSELB入力を使って、1.5V、1.8V、2.0V、2.5V、3.0V、3.1V、3.3V、4.6V、または4.7Vに設定することができます。MAX8902Bの出力電圧は、外付け抵抗分圧器を使って、0.6V~5.3Vの範囲に設定することができます。

アプリケーション

  • MP3およびポータブルメディアプレーヤー
  • ノートブックコンピュータ
  • スマートフォン

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$1.96

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8902BATA+
  • HTML
  • HTML
MAX8902BATA+T
  • HTML
  • HTML
MAX8902BATA+TGH7
  • HTML
  • HTML
MAX8902BATA/V+
  • HTML
  • HTML
MAX8902BATA/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 18, 2021

- 2161

ASSEMBLY

MAX8902BATA/V+

製造中

MAX8902BATA/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 18, 2021

- 2161

arrow down

ASSEMBLY

MAX8902BATA/V+

製造中

MAX8902BATA/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8902EVKIT

MAX8902AおよびMAX8902Bの評価キット

zoom

MAX8902EVKIT

MAX8902AおよびMAX8902Bの評価キット

MAX8902AおよびMAX8902Bの評価キット

機能と利点

  • 入力電圧範囲:1.7V~5.5V
  • 保証出力電流:500mA
  • 出力精度:±1.5% (負荷/電源/温度の全範囲)
  • ドロップアウト:100mV (max) (500mA負荷の場合)
  • シャットダウン消費電流:1µA以下
  • 短絡保護:700mA
  • 逆電流保護
  • 熱過負荷保護
  • ICパッケージ:2mm x 2mm x 0.8mmのTDFN
  • 鉛フリーおよびRoHS準拠
  • 完全実装および試験済み

製品の詳細

MAX8902の評価キット(EVキット)は、低ドロップアウトリニアレギュレータ(LDO)のMAX8902Aを評価する完全実装および試験済みPCBです。このEVキットは、1.7V~5.5Vの電源で動作し、1.5V、1.8V、2.0V、2.5V、3.0V、3.1V、3.3V、4.6V、または4.7Vのジャンパ選択可能な出力電圧を提供し、最大負荷は500mAです。MAX8902のEVキットは、MAX8902Aが搭載されていますが、0.6V~5.3Vの可変出力電圧のMAX8902Bを評価する場合にも使用することができます。

アプリケーション

  • MP3およびポータブルメディアプレーヤー
  • ノートブックコンピュータ
  • スマートフォン
リファレンス・デザイン

リファレンス・デザイン 1

MAXREFDES38

MAXREFDES38#: ECT/EPT Current Fault Sensor

zoomopens a dialog

MAXREFDES38

MAXREFDES38#: ECT/EPT Current Fault Sensor

MAXREFDES38#: ECT/EPT Current Fault Sensor

機能と利点

  • High accuracy
  • Low power
  • Accepts 3VP-P single-ended signal or 6VP-P differential signal
  • Optimized layout and size
  • Device drivers
  • Example C source code
  • Test data
