MAX14531E

製造中

MAX14531E

負の信号能力および±15kV ESD保護内蔵、USB 2.0ハイスピードおよびオーディオスイッチ

すべて表示

Micro/Mini USBコネクタ用、業界唯一のデュアル3:1 USB/オーディオスイッチ

製造中

製品の詳細

MAX14531E/MAX14532E/MAX14533E/MAX14534E Functional Diagram slide

MAX14531E/MAX14532E/MAX14533E/MAX14534E Pin Configuration slide

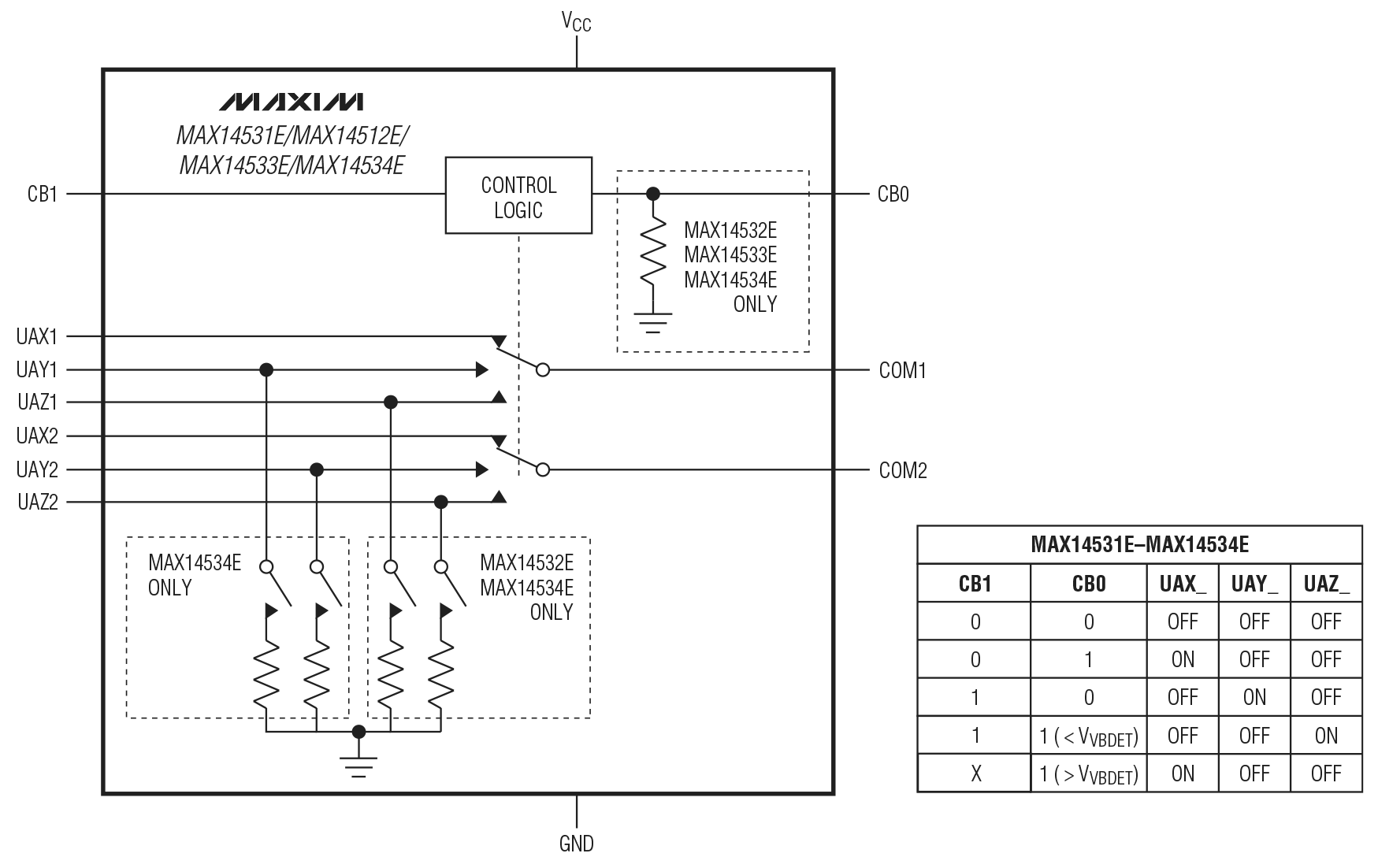

MAX14531E/MAX14532E/MAX14533E/MAX14534E Functional Diagram

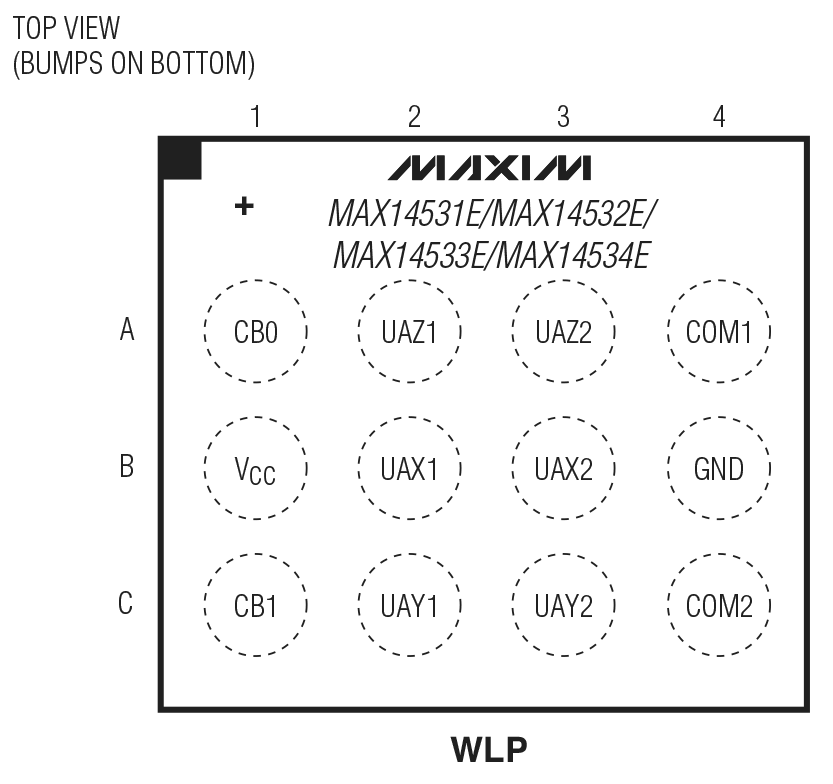

MAX14531E/MAX14532E/MAX14533E/MAX14534E Pin Configuration

お探しの製品ではありませんか

製品セレクション・テーブル

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 2

1Ku当たりの価格最低価格：$3.04

特長

単一電源電圧：+2.7V～+5.5V
低消費電流：10µA (typ)
-3dB帯域幅：800MHz (typ)
低オン抵抗：2Ω (typ)
THD+N：0.05%
クリック/ポップ抑制のための内部シャント抵抗(MAX14532E/MAX14534E)
自動スイッチ経路選択のためのVBUS検出
- VBUS検出入力(CB0)：+28V (最大定格)
省スペース、1.5mm x 2.0mmの12ピン WLPパッケージ

製品概要

高いESD保護を備えたDP3TスイッチのMAX14531E～MAX14534Eは、ハイスピード(480Mbps) USB信号、ロー/フルスピードUSB信号、およびAC結合オーディオまたはビデオなどのアナログ信号の3つのチャネルのいずれかを通して多重化します。これらのデバイスは、ポータブル電子機器の高性能スイッチングアプリケーションに必要な低オン容量(C_ON)と低オン抵抗(R_ON)を組み合わせ、グランド以下(最低-2.0Vまで)に振幅するAC結合したオーディオ信号を通過させる内部負電源を備えています。MAX14531E～MAX14534Eは、+2.7V～+5.5Vの単一電源で動作します。

MAX14531E～MAX14534Eは、シャットダウン機能を備えているため、消費電流を低減し、すべてのチャネルをハイインピーダンスに設定します。MAX14531E～MAX14534Eは、有効なVBUS信号の検出時に、デフォルトUSB信号経路に自動的に切り替えるCB0入力からのVBUS検出機能を備えています。MAX14532E/MAX14534Eは、オーディオチャネルに内部シャント抵抗を備えており、出力時の可聴クリック/ポップを抑制します。

MAX14531E～MAX14534Eは、省スペース、1.5mm x 2.0mmの12ピンWLPパッケージで提供され、-40℃～+85℃の温度範囲で動作します。

アプリケーション

携帯電話
MP3プレーヤー
ノートブックコンピュータ
PDA

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 2

1Ku当たりの価格最低価格：$3.04

ドキュメント

技術資料 2

MAX14531E-MAX14534E: USB 2.0 Hi-Speed and Audio Switches with Negative Signal Capability and ±15kV ESD Data Sheet (Rev.0) 05/29/2009

すべて表示

MAX14531E Reliability Data 01/12/2023

すべて表示

設計リソース 2

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX14531EEWC+	Wafer-Level Package 3x4 Bump, Full Array	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX14531EEWC+T	Wafer-Level Package 3x4 Bump, Full Array	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

MAX14531EEWC+
ピン／パッケージ図
Wafer-Level Package 3x4 Bump, Full Array
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

MAX14531EEWC+T
ピン／パッケージ図
Wafer-Level Package 3x4 Bump, Full Array
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

ソフトウェアおよび製品のエコシステム

コンパニオン製品 4

製品モデル	製品ライフサイクル	詳細
USBアナログ・スイッチ2
MAX14508E	製造中	負信号機能、USB 2.0ハイスピードおよびオーディオスイッチ
MAX4983E	製造中	±15kV ESD保護付き、ハイスピードUSB 2.0スイッチ
アナログスイッチ＆マルチプレクサ2
MAX14504	新規設計に推奨	±V_CC対応、デュアルSPDT負レイルアナログスイッチ
MAX4744	製造中	負レイル処理機能付き、低電圧、デュアルSPDT、オーディオクリックレススイッチ

評価用キット

MAX14532EEVKIT

MAX14532Eの評価キット

MAX14532EEVKIT

MAX14532Eの評価キット

機能と利点

USB駆動(ケーブル同梱)
完全USB 2.0ハイスピード(480Mbps)スイッチング回路
実証済みPCBレイアウト
完全実装および試験済み

今すぐ購入詳細を表示

製品の詳細

MAX14532Eの評価キット(EVキット)は、高いESD保護DP3TスイッチのMAX14532Eを評価するための実証済みのデザインを提供します。このEVキットは、USB 2.0ハイスピード対応スイッチングアプリケーションで使用されるMAX14532Eの検証するために設計されています。このEVキットは、1つのUSBポートからの多重化信号を別のUSBポートまたはオーディオコネクタに経路設定します。MAX14532EのEVキットPCBには、MAX14532EEWC+が実装されています。
