製品概要

機能と利点

  • デュアル高効率同期整流ステップダウンコンバータ
  • メイン電源:
    • 可変:+1.25V~+5.5V
    • 負荷電流2A以上
    • 最大効率95%
  • コア電源:
    • 可変1V~5V
    • 内部スイッチ
    • 最大負荷電流1.5A
    • 最大効率92%
  • デューティサイクル:100% (max)
  • 最大スイッチング周波数:1.25MHz
  • 入力電圧範囲:+2.7V~+28V
  • 自己消費電流:170µA
  • シャットダウン電流:5µA
  • ディジタルソフトスタート
  • 独立したシャットダウン入力

製品概要

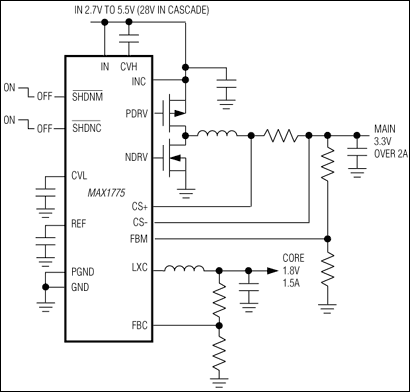

デュアルステップダウンDC-DCコンバータMAX1775は、PDA、サブノートブック、およびその他ハンドヘルド機器用完全パワーソリューション向けにメイン(+3.3V、2A以上)およびコア(+1.8V、最大1.5A)電源の両方を生成します。メイン出力は+1.25V~+5.5V、コア出力は1V~5Vの範囲で調整可能です。いずれのスイッチングコンバータも最大1.25MHzで動作するため外付部品が小さく、同期整流器を使用して最大95%の効率を達成します。更に、最大100%のデューティサイクルで動作するためドロップアウト電圧が低く、バッテリ寿命が延長されます。

MAX1775は+2.7V~+28Vの幅広い入力を受け付けるため、様々な汎用バッテリコンフィギュレーションおよびAC-DCアダプタと使用できます。また、パワーアップ時のバッテリ電流サージを低減するディジタルソフトスタートと、メインおよびコアコンバータに別々のシャットダウン入力を備えています。MAX1775は小型16ピンQSOPパッケージで提供されています。

MAX1775の評価キットを利用すると、設計時間を短縮できます。

アプリケーション

  • ハンドヘルドコンピュータ
  • インターネットアクセスタブレット
  • PDA
  • POS端末
  • サブノートブック
