MAX11901

16ビット、1.6Msps、低電力、完全差動SAR ADC

すべて表示 showmore-icon

高速で低電力の16ビットSAR ADC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$18.22
特長
  • 高いDC/AC精度によってより良い測定品質を提供
    • 分解能:16ビット、ミッシングコードなし
    • INL ±0.5 LSBおよびDNL ±0.25 LSB (16ビットでの最大値)
    • SN比95.2dBおよび SINAD 95.0dB (fIN = 10kHz時)
    • THD:-115dB (fIN = 10kHz時)
  • 高サンプリングレートSARアーキテクチャによって高速セトリングおよびアクイジションを実現
    • スループット:1.6Msps、パイプライン遅延なし
  • 高集積によって設計を簡素化
    • リファレンスバッファ内蔵、VREF = 2.5V~3.6V
    • ユニポーラ差動アナログ入力範囲:±VREF
  • スケーラブルな超低電力によって消費電力を削減
    • 9mW (1.6Msps時)
  • 柔軟な低電圧電源によってコストを削減
    • アナログおよびデジタルコア電源:1.8V
    • デジタルインタフェース電源:1.5V~3.6V
    • REFVDDリファレンスバッファ電源:3.3V
  • 柔軟な、業界標準シリアルインタフェースと小型パッケージによって小型化
    • SPI/QSPI/MICROWIRE®/DSP対応
    • 20ピンTQFNパッケージ(4mm x 4mm)
製品概要
show more Icon

MAX11901は、リファレンスバッファ内蔵の16ビット、1.6Msps、シングルチャネル、完全差動SAR ADCです。MAX11901は、スループットに比例して増減する、クラス最高の消費電力を備え、優れた静的およびダイナミック性能を提供します。このデバイスは、ユニポーラ差動±VREF入力範囲を備えています。電源には、リファレンスバッファ用3.3V電源、1.8Vアナログ電源、1.8Vデジタル電源、および1.5V~3.6Vデジタルインタフェース電源が含まれます。

このADCは、95.2dBのSN比と-115dBのTHDを実現し、16ビットの分解能、ミッシングコードなし、および0.5 LSB INL (max)を保証します。

MAX11901は、SPI対応のシリアルインタフェースを使用してデータを通信します。MAX11901は、20ピンTQFNパッケージ(4mm x 4mm)で提供され、-40℃~+85℃の動作温度範囲が保証されています。

アプリケーション

  • 自動試験装置
  • バッテリ駆動機器
  • データ収集システム
  • 医療用計測
  • プロセス制御および産業用オートメーション
  • テレコム
  • 試験および測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$18.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX11901ETP+
  • HTML
  • HTML
MAX11901ETP+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 13, 2018

- 1806

ELECTRICAL DATASHEET

MAX11901ETP+

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 13, 2018

- 1806

arrow down

ELECTRICAL DATASHEET

MAX11901ETP+

製造中

評価用キット

評価用キット 1

reference details image

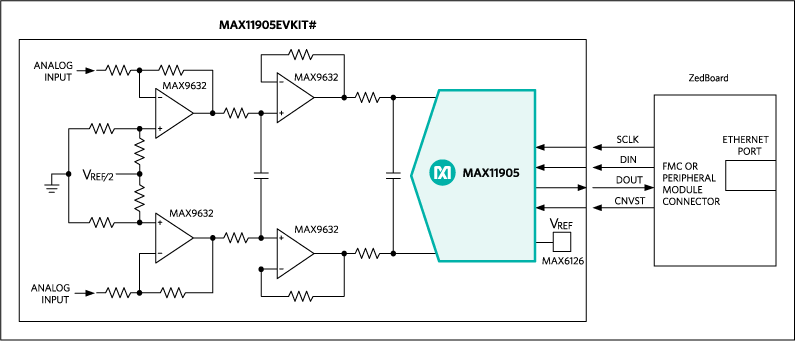

MAX11905EVKIT

MAX11900、MAX11901、MAX11902、MAX11903、MAX11904、およびMAX11905の評価キット

zoom

MAX11905EVKIT

MAX11900、MAX11901、MAX11902、MAX11903、MAX11904、およびMAX11905の評価キット

MAX11900、MAX11901、MAX11902、MAX11903、MAX11904、およびMAX11905の評価キット

機能と利点

  • インタフェース用のペリフェラルモジュールおよびFMCコネクタ
  • FMCコネクタを介して75MHzのSPIクロックに対応
  • ペリフェラルモジュールコネクタを介して37.5MHzのSPIクロックに対応
  • 同期入力および同期出力によってコヒーレントサンプリングを実現
  • 入力バッファ実装(MAX9632)
  • +3.0Vリファレンス電圧実装(MAX6126)
  • Windows XP、Windows Vista、Windows 7、およびWindows 8/8.1対応ソフトウェア

製品の詳細

MAX11905の評価キット(EVキット)は、リファレンスバッファ内蔵の20ビット、1.6Msps、シングルチャネル、完全差動SAR ADCのMAX11905を実証します。このEVキットは、 Xilinx® Zynq®-7000 SoC用のAvnet ZedBoard開発ボードからの通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。

ZedBoardは、Windows XP®、Windows Vista®、Windows® 7、またはWindows 8/8.1対応のソフトウェアを使用してイーサネットケーブル経由でPCと通信します。

このEVキットには、MAX11905ETP+が実装されています。

ピンコンパチブルのMAX11900ETP+ (16ビット、1Msps)、MAX11901ETP+ (16ビット、1.6Msps)、MAX11902ETP+ (18ビット、1Msps)、MAX11903ETP+ (18ビット、1.6Msps)、およびMAX11904ETP+ (20ビット、1Msps)については、お問い合わせください。

アプリケーション

  • 自動試験装置
  • バッテリ駆動機器
  • データ収集システム
  • 医療用計測
  • プロセス制御および産業用オートメーション
  • テレコム
  • 試験および測定
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 1

MAXREFDES38

MAXREFDES38#: ECT/EPT Current Fault Sensor

zoomopens a dialog

MAXREFDES38

MAXREFDES38#: ECT/EPT Current Fault Sensor

MAXREFDES38#: ECT/EPT Current Fault Sensor

機能と利点

  • High accuracy
  • Low power
  • Accepts 3VP-P single-ended signal or 6VP-P differential signal
  • Optimized layout and size
  • Device drivers
  • Example C source code
  • Test data
詳細なリファレンス・デザインを表示 external link
