MAX16910

200mA、車載、超低自己消費電流、リニアレギュレータ

すべて表示 showmore-icon

低自己消費電流、常時オンアプリケーションに最適な200mA車載用リニアレギュレータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.8)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 32
1Ku当たりの価格 最低価格：$0.98
特長
  • システム設計者は自己消費電流100µAの厳しいモジュール要件に対応可能
    • 低自己消費電流：20µA
    • 出力電流性能：200mA (max)
    • ユーザー選択可能な出力電圧(+3.3Vまたは+5Vの固定、および外付け抵抗分圧器で調整可能な+1.5V～+11V)
  • 小型出力コンデンサによって基板スペースとBOMコストを削減
    • 4.7µF出力コンデンサによる安定動作
  • 調整可能な遅延付き高精度(アクティブローRESET)出力によって個別のリセットICが不要
    • 調整可能な遅延付きオープンドレイン(アクティブローRESET)出力
    • 固定リセットスレッショルドオプション：87.5%または92.5%
  • コールドクランク状態での動作
    • 低ドロップアウト電圧：280mV (200mA時)
    • 広い入力電圧範囲：+3.5V～+30V、+45V耐圧
  • 車載環境でも堅牢な性能
    • 過熱保護および短絡保護
    • 高電圧イネーブル入力(+45V)
    • 動作温度範囲：-40℃～+125℃
    • 車載認定

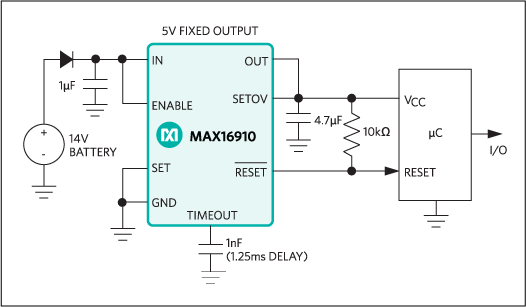

製品概要
show more Icon

超低自己消費電流、高電圧リニアレギュレータのMAX16910は、車載およびバッテリ動作システム用に最適です。このデバイスは、+3.5V～+30Vの入力電圧で動作し、最大200mAの負荷電流を供給し、無負荷時の自己消費電流はわずか20µAです。シャットダウン時のデバイスの消費電流はわずか1.6µAです。入力は+45Vのトランジェント耐圧で、ロードダンプ状態の下で動作するように設計されています。MAX16910は、固定出力電圧(+3.3Vまたは+5V)または外付け抵抗分圧器を使用して調整可能な出力電圧のいずれにも構成することができます。

MAX16910は、出力電圧の92.5%および87.5%で供給される固定スレッショルドを備えた、オープンドレイン、アクティブローRESET出力を内蔵しています。アクティブローRESET出力は、出力電圧がスレッショルドを上回った後60µsの一定時間ローに維持されます。アクティブローRESET遅延は、外付けコンデンサによって延長可能です。

MAX16910は、イネーブル入力、短絡保護、およびサーマルシャットダウンを備えています。MAX16910は、-40℃～+125℃の自動車用温度範囲で動作します。このデバイスは、省スペースで放熱特性を高めた3mm x 3mmの8ピンTDFNパッケージ、および5mm x 4mmの8ピンSOパッケージで提供されます。

アプリケーション

  • 車載用
  • 産業用
  • テレコム
Show More Arrow image
file データシートを表示 (Rev.8)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 32
1Ku当たりの価格 最低価格：$0.98
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX16910

資料

2
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 02/28/2018
English

MAX16910: 200mA, Automotive, Ultra-Low Quiescent Current, Linear Regulator Data Sheet (Rev.8)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX16910 Reliability Data redirect icon

31.59K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16910CASA8+ 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CASA8+T 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CASA8/V+ 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CASA8/V+T 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CASA9+ 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CASA9+T 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CASA9/V+ 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CASA9/V+T 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CATA8+ Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CATA8+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CATA8/V+ Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CATA8/V+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CATA9+ Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CATA9+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CATA9/V+ Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910CATA9/V+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910DASA8/V+ 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910DASA8/V+T 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910DASA9/V+ 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910DASA9/V+T 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910DATA8/V+ Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910DATA8/V+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910DATA9/V+ Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910DATA9/V+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910EASA8/V+ 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910EASA8/V+T 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910EASA9/V+ 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910EASA9/V+T 8-SOIC_N-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910EATA8/V+ Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910EATA8/V+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910EATA9/V+ Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16910EATA9/V+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
