MAX4704

低電圧、60Ω、4:1アナログマルチプレクサ、QFN

すべて表示 showmore-icon

省スペースQFNパッケージの低電圧60Ω、4:1マルチプレクサ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$1.55
特長
  • 3mm x 3mmの12ピンQFNパッケージ
  • 保証オン抵抗:
    • 60Ω (max) (+2.7V電源)
    • 40Ω (max) (+5V電源)
  • 保証チャネル間マッチング:3Ω (max)
  • 信号範囲に対する保証平坦性:
    • 5Ω (max)
  • 保証低リーク電流:
    • 100pA (max) (+25℃にて)
  • スイッチング時間:tON = 60ns、tOFF = 20ns
  • +1.8V~+5.5V単一電源動作
  • レイルトゥレイル信号処理
  • -3dB帯域幅:200MHz以上
  • 低クロストーク:-90dB (1MHz)
  • 高オフアイソレーション:-85dB (1MHz)
  • 低電荷注入:3pC
  • THD:0.02%
  • +1.8V CMOSロジックとコンパチブル
製品概要
show more Icon

低電圧4チャネルアナログマルチプレクサのMAX4704は、+1.8V~+5.5Vの単一電源で動作します。このデバイスは、+3Vの電源においてtON = 60nsおよびtOFF = 20nsのブレークビフォアメークのスイッチ動作を行います。

このデバイスは、+2.7Vの電源から給電する場合、オン抵抗(RON)が60Ω (max)で、RONのマッチングが最大3Ω、RONの平坦性が5Ω (max)です。ディジタルロジック入力は、+2.7V~+3.3Vの電源から給電する場合、1.8Vロジックとコンパチブルです。MAX4704は、省スペース12ピンQFN (3mm x 3mm)パッケージおよび10ピンµMAX®パッケージの両方で提供されます。

アプリケーション

  • オーディオ/ビデオ信号ルーティング
  • バッテリ駆動アプリケーション
  • 携帯電話
  • 通信システム
  • 低電圧データ収集
  • モデム
  • MP3プレーヤー
  • PCMCIAカード
  • リレーの代替

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$1.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX4704EGC+
  • HTML
  • HTML
MAX4704EGC+T
  • HTML
  • HTML
MAX4704ETC+
  • HTML
  • HTML
MAX4704EUB+
  • HTML
  • HTML
MAX4704EUB+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 2, 2016

- 1619

ASSEMBLY

MAX4704EGC+

製造中

MAX4704EGC+T

製造中

11 26, 2018

- 1753A

ASSEMBLY

MAX4704EUB+

製造中

MAX4704EUB+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 2, 2016

- 1619

arrow down

ASSEMBLY

MAX4704EGC+

製造中

MAX4704EGC+T

製造中

11 26, 2018

- 1753A

arrow down

ASSEMBLY

MAX4704EUB+

製造中

MAX4704EUB+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

リファレンス・デザイン

リファレンス・デザイン 2

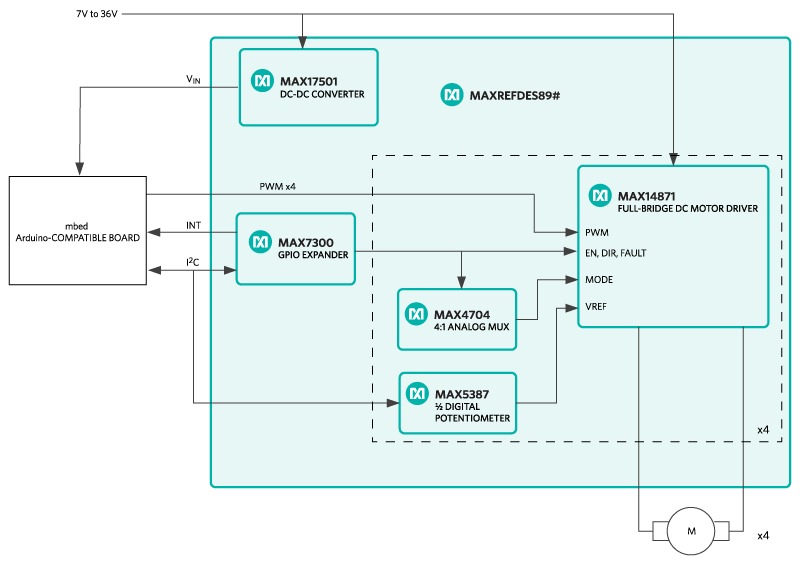

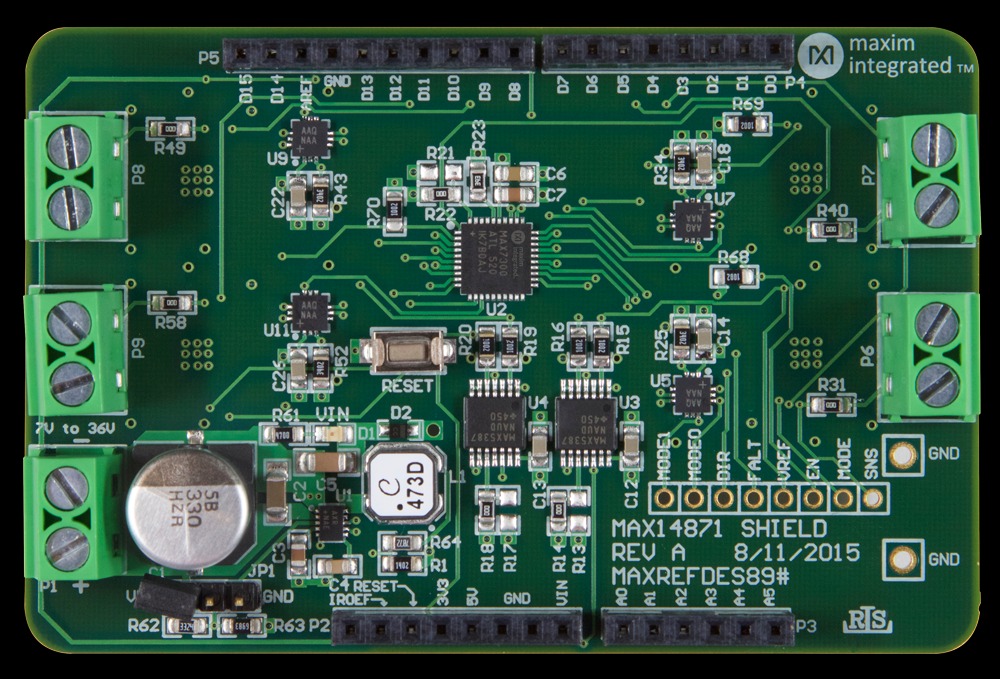

MAXREFDES89
