MAX11270

PGA内蔵、24ビット、10mW、SN比130dB、64kspsデルタシグマADC

すべて表示 showmore-icon

クラス最高のSN比と超低電力を提供する24ビットADC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.1)
Documentation すべてのドキュメントを表示
IBISモデル MAX11270 IBIS Model Download 273.82KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$7.86
特長
  • 広いダイナミックレンジを必要とする計測アプリケーション向けの高分解能
    • SN比(1.9sps時)：130dB
    • SN比(1000sps時)：112dB
    • 20.4ビットノイズフリー分解能(1.9sps時)
    • 17.4ビットノイズフリー分解能(1000sps時)
  • ポータブルアプリケーション用バッテリ寿命を延長
    • 動作モード電流：2.4mA
    • PGA低ノイズモード電流：4.4mA
    • スリープ電流：1µA
  • DC測定用の高精度
    • INL：1ppm (typ)、4ppm (max)
  • 単一またはスプリットアナログ電源によって、柔軟な入力電圧範囲を提供
    • 2.7V～3.6V (単一電源)または±1.8V (スプリット電源)
  • 柔軟な高性能フィルタアーキテクチャによって設計を簡素化
    • 設定可能なSINCフィルタ
  • システム統合を実現
    • 低ノイズPGA：1/2/4/8/16/32/64/128の利得
    • 信号バッファオプション
    • 3つの汎用I/O
  • 内蔵の部品およびシステムの利得とオフセットの較正が可能
  • 堅牢な24ピンTSSOPパッケージ
製品概要
show more Icon

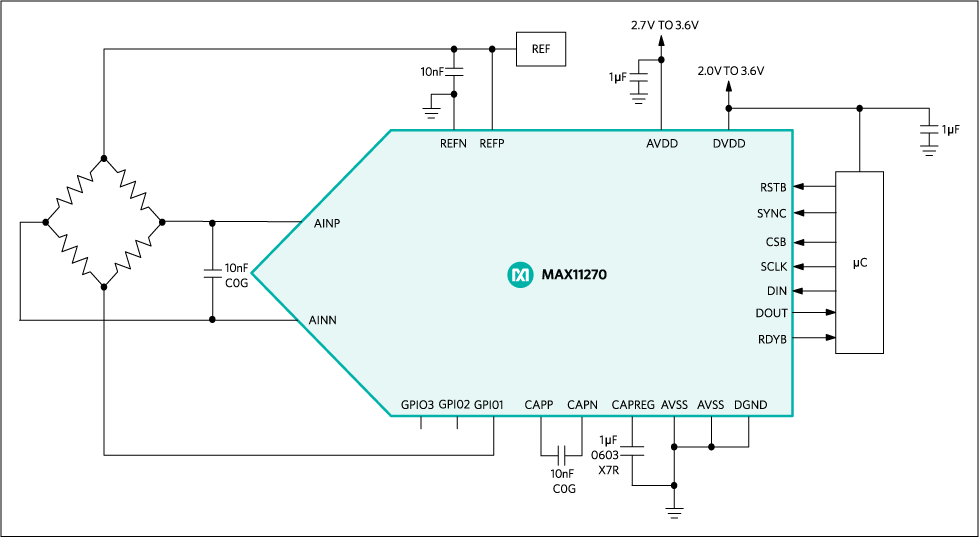

MAX11270は、超低消費電力10mWで優れた130dBのSN比を実現する、24ビットデルタシグマADCです。最大64kspsまでのサンプルレートによって、DCおよびACの両方の高精度な測定が可能となります。積分非直線性(INL)は、最大4ppmまで保証されます。THDは-122dBです。MAX11270は、SPI対応のシリアルインタフェースを介して通信し、小型24ピンTSSOPパッケージで提供されます。

MAX11270は、1倍～128倍の利得設定を持つ6.5nV/ノイズ可変利得アンプを備えています。オプションのバッファによって、スイッチドキャパシタサンプリングネットワークからの信号入力の分離が提供されるため、MAX11270は、使用可能なダイナミックレンジを犠牲にすることなく、ハイインピーダンスソースで使用することができます。

MAX11270は、単一の2.7V～3.6Vアナログ電源、またはスプリットの±1.8Vアナログ電源で動作するため、アナログ入力をグランド以下でサンプリングすることが可能です。デジタル電源範囲は、2.0V～3.6Vで、2.5V、3V、または3.3Vロジックでの通信が可能です。

アプリケーション

  • ATE
  • 高精度ポータブルセンサー
  • 医療用機器
  • 科学計測
Show More Arrow image
file データシートを表示 (Rev.1)
Documentation すべてのドキュメントを表示
IBISモデル MAX11270 IBIS Model Download 273.82KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$7.86
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX11270

資料

9
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 07/24/2015
English

MAX11270: 24-Bit, 10mW, 130dB SNR, 64ksps Delta-Sigma ADC with Integrated PGA Data Sheet (Rev.1)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

PDF Vector

PDF

更新 04/26/2016
中国語

MAX11270: 24位、10mW、130dB SNR、64ksps Δ-Σ ADC，集成PGA Data Sheet (Rev.1)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX11270 Reliability Data redirect icon

89.92K

download

PDFをダウンロード

技術記事

6

PDF Vector

HTML

更新 04/15/2015
English
Selecting the Right ADC for Your Application redirect icon

PDF Vector

HTML

更新 10/06/2016
English
How to Get Data Out of Your Favorite Sensors redirect icon

PDF Vector

HTML

更新 06/27/2003
English
A Simple ADC Comparison Matrix redirect icon

PDF Vector

HTML

更新 07/22/2002
English
Types of ADCs and DACs redirect icon

PDF Vector

HTML

更新 12/13/2015
中国語
ADC和DAC术语 redirect icon

PDF Vector

HTML

更新 07/22/2002
日本語
ADC/DACに関する用語集 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX11270EUG+ Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX11270EUG+T Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 14, 2015

- 1533

DESIGN,ELECTRICAL DA

MAX11270EUG+

製造中

pdf

pcn_1533

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 14, 2015

- 1533

arrow down

DESIGN,ELECTRICAL DA

MAX11270EUG+

製造中

pdf

pcn_1533

external-icon

評価用キット 1

MAX11270EVKIT

MAX11270の評価キット

zoom

MAX11270EVKIT

MAX11270の評価キット

download icon

ダウンロード

 print icon

印刷
MAX11270EVKIT
MAX11270の評価キット

機能と利点

  • ハイスピードUSB、FMCコネクタ、およびPMODコネクタ
  • 5MHz SPIインタフェース
  • 各種サンプルサイズおよびサンプルレート
  • 最大100万サンプルまで収集(FPGAプラットフォーム使用時)
  • 時間領域、周波数領域、およびヒストグラムプロット機能
  • グラフをjpg、bmp、またはcsvとして保存
  • 同期入力および同期出力によってコヒーレントサンプリングを実現(FPGAプラットフォーム使用時)
  • DC信号レベル生成用のDAC搭載(MAX542)
  • 電圧リファレンス搭載(MAX6126)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7、およびWindows 8.1対応のソフトウェア
  • ADCの設定を保存可能
今すぐ購入 詳細を表示

製品の詳細

この評価キット(EVキット)は、PGAを内蔵した24ビット、64kspsデルタシグマADCのMAX1127Xファミリを実証します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。EVキットは、以下の複数のモードで動作することができます。

  1. スタンドアロンモード：｢スタンドアロン｣モードでは、EVキットはUSBケーブルを介してPCに接続され、完全なEVキットの機能の一部を実行し、サンプルレートおよびサイズに制限があります。
  2. FPGAモード：｢FPGA｣モードでは、EVキットは低ピン数のFMCコネクタを介してAvnet ZedBoard™に接続されます。ZedBoardはXilinx® Zynq®-7000 SoCを備えており、イーサネットポートを介してPCに接続されます。これによって、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。EVキットとFPGAプラットフォームの組合せによって、対象ICの完全な評価テスト一式を実行することができます。
  3. ユーザー供給のSPIモード：USBおよびFMCインタフェース以外に、このEVキットはユーザーが用意するSPIインタフェース用に2つの12ピンPMOD形式ヘッダも備えており、RDYB、SCLK、DIN、DOUT、およびCSBの各信号を接続することができます。

    このEVキットは、ICの各機能を実行するためのWindows XP®、Windows® 7、およびWindows 8.1対応ソフトウェアを備えています。EVキットのGUIによって、さまざまなサンプルサイズ、調整可能なサンプリングレート、ボード上または外部リファレンスのオプション、およびサンプリングした信号のFFTとヒストグラムを含む、.jpgまたは.csv形式でグラフを保存する機能を備えたグラフ作成ソフトウェアを利用することができます。

    ZedBoardボードは、+12V AC-DCアダプタからの給電に対応しています。EVキットは、ZedBoardによる給電またはローカルの12V電源による給電が可能です。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。

    MAX11270のEVキットには、24ピンTSSOPパッケージのMAX11270EUG+が実装されています。

    アプリケーション

    • ATE
    • 高精度ポータブルセンサー
    • 医療用機器
    • 科学計測

資料

pdf icon

ZIP

MAX11270EVKIT Gerber File - Design Files Download

4.51M

すべて表示 Arrow image

評価用キット1

MAX11270EVKIT

MAX11270の評価キット

リファレンス・デザイン 3

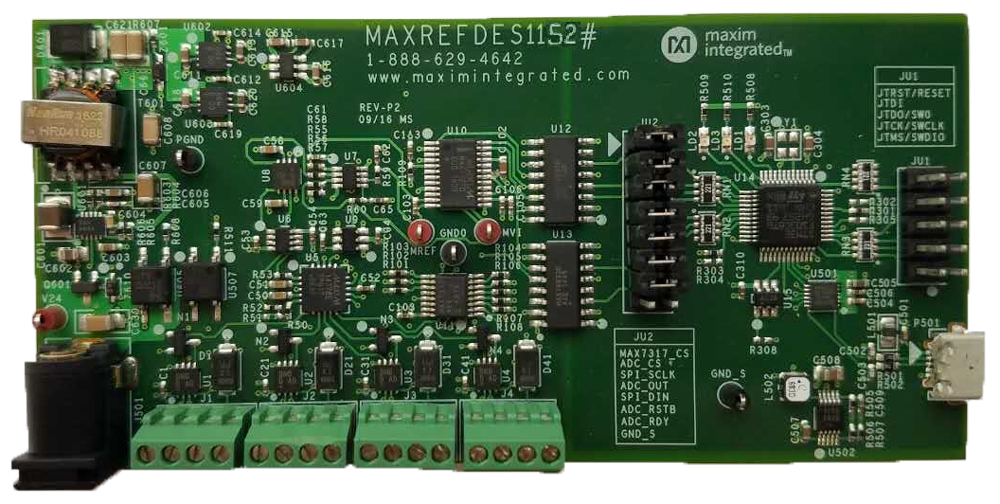

MAXREFDES1152

MAXREFDES1152

Four-Channel Universal Analog Input Using the MAX11270

zoomopens a dialog

MAXREFDES1152

Four-Channel Universal Analog Input Using the MAX11270

download icon

ダウンロード

 print icon

印刷
MAXREFDES1152
Four-Channel Universal Analog Input Using the MAX11270

機能と利点

  • Highly accurate measurements
  • 0 to +10V voltage inputs
  • 0 to 20mA current inputs
  • Four channels
  • Each channel can be configured for voltage or current input
  • 24V input protection
  • Isolated power and data
  • Board calibration
  • Connector provides 24V output
  • 24V output can enable or disable
詳細なリファレンス・デザインを表示 external link

使用製品 1

MAX11270 reference design link

設計および組み込みツール

pdf icon

ZIP

Download Design Files link icon

11.75 M

maxrefdes1246 image 1

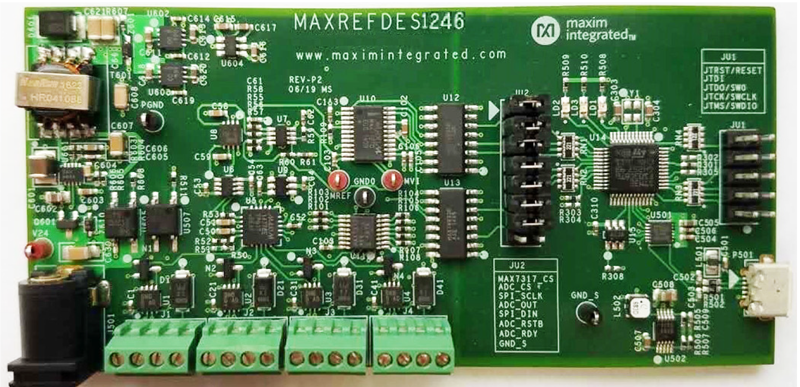

MAXREFDES1246

±10V or ±20mA 4-Channel Universal Analog Input Using the MAX11270

zoomopens a dialog

MAXREFDES1246

±10V or ±20mA 4-Channel Universal Analog Input Using the MAX11270

download icon

ダウンロード

 print icon

印刷
MAXREFDES1246
±10V or ±20mA 4-Channel Universal Analog Input Using the MAX11270

機能と利点

  • High accuracy measurement
  • -10V to +10V voltage inputs
  • -20mA to 20mA current inputs
  • Four channels
  • Each channel can be configured as voltage or current input
  • 24V input protection
  • Isolated power and data
  • Board calibration
  • Connector provides 24V output
  • 24V output enable or disable
詳細なリファレンス・デザインを表示 external link

使用製品 1

MAX11270 reference design link

設計および組み込みツール

pdf icon

ZIP

maxrefdes1246-design-files.zip link icon

1.49 M

MAXREFDES75

MAXREFDES75

MAXREFDES75#: 24-Bit Weigh Scale with a 16-Bit DAC, 0 to 10V Output

zoomopens a dialog

MAXREFDES75

MAXREFDES75#: 24-Bit Weigh Scale with a 16-Bit DAC, 0 to 10V Output

download icon

ダウンロード

 print icon

印刷
MAXREFDES75
MAXREFDES75#: 24-Bit Weigh Scale with a 16-Bit DAC, 0 to 10V Output

機能と利点

  • Ratiometric measurement or measurement compared to a precision voltage reference
  • User-programmable offset and gain calibration for sensor (load cell)
  • User-programmable offset and gain calibration for DAC
  • User-programmable voltage output range mapping
詳細なリファレンス・デザインを表示 external link

使用製品 11

MAX11270 reference design link

MAXQ622 reference design link

MAX6126 reference design link

MAX9633 reference design link

MAX13256 reference design link

MAX14850 reference design link

MAX16910 reference design link

MAX17501 reference design link

MAX8510 reference design link

MAX542 reference design link

MAX8719 reference design link

設計および組み込みツール

pdf icon

ZIP

Download Design and Software Files link icon

58.28 M

リファレンス・デザイン3

MAXREFDES1152

MAXREFDES1152

Four-Channel Universal Analog Input Using the MAX11270

maxrefdes1246 image 1

MAXREFDES1246

±10V or ±20mA 4-Channel Universal Analog Input Using the MAX11270

MAXREFDES75

MAXREFDES75

MAXREFDES75#: 24-Bit Weigh Scale with a 16-Bit DAC, 0 to 10V Output
